    在学习Verilog硬件编程语言时，写完一个module，仍需要进行仿真下看是否运算结果正确，像高级语言中可以打印在Windows上，单片机编程时可以用串口打出来数据一样，我们仍需要验证我们写的对不对。

      如果你对你的硬件水平非常自信，那可以编程完后直接弄出RTL电路来，看是否真确。

      如果电路看不懂，那就可以用波形图进行仿真。

准备工具：

       一个正确无误的module（最好别有Warnning）、工程下建立一个.vwf文件（that‘s all）。

下面我们拿例子说话：

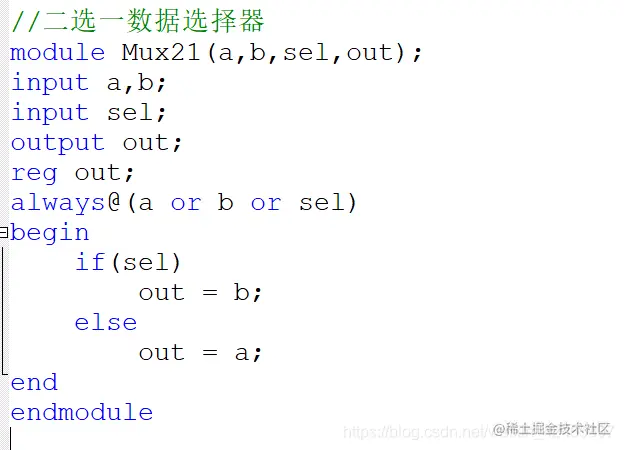

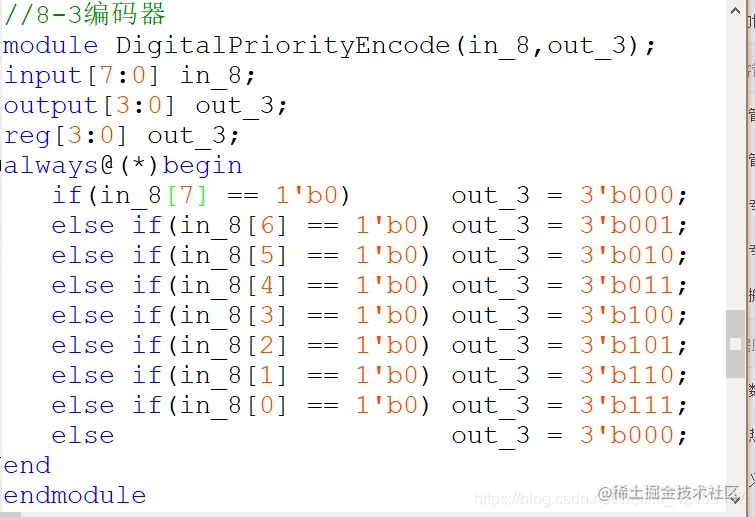

这是一个8-3优先编码器，最高位优先级最高。

​

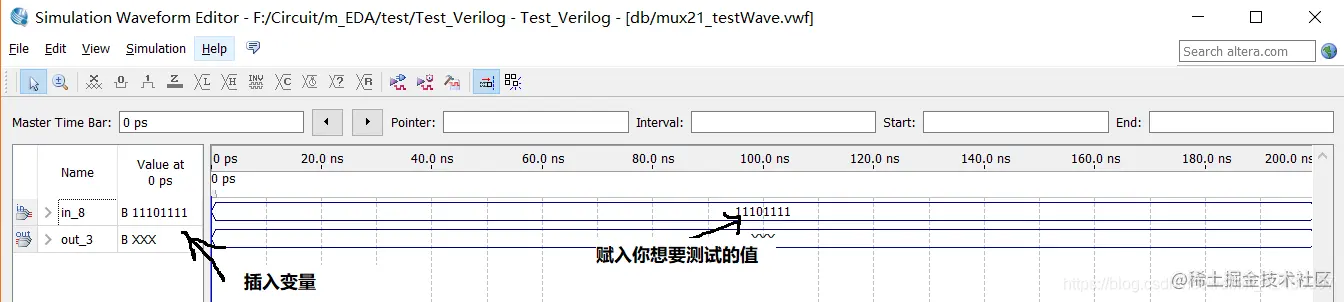

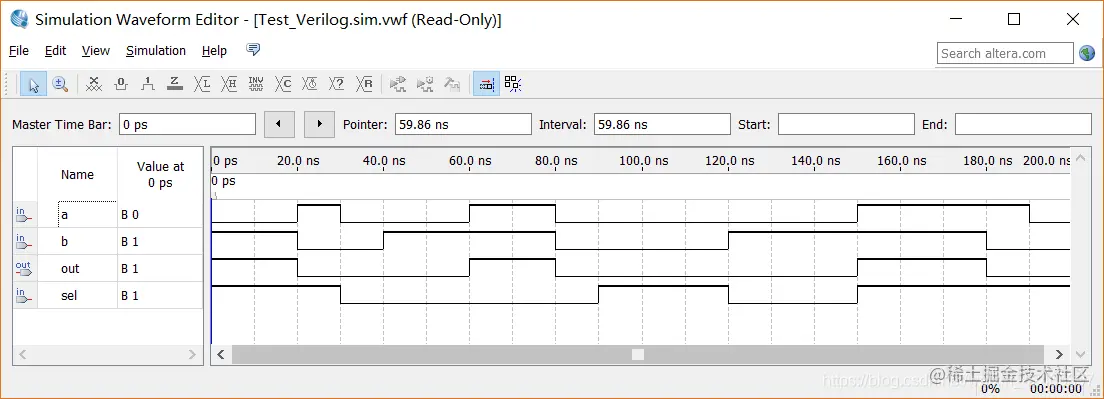

然后打开我们的.vwf

​

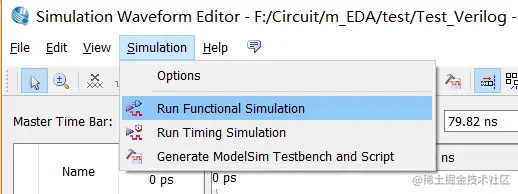

然后：

​

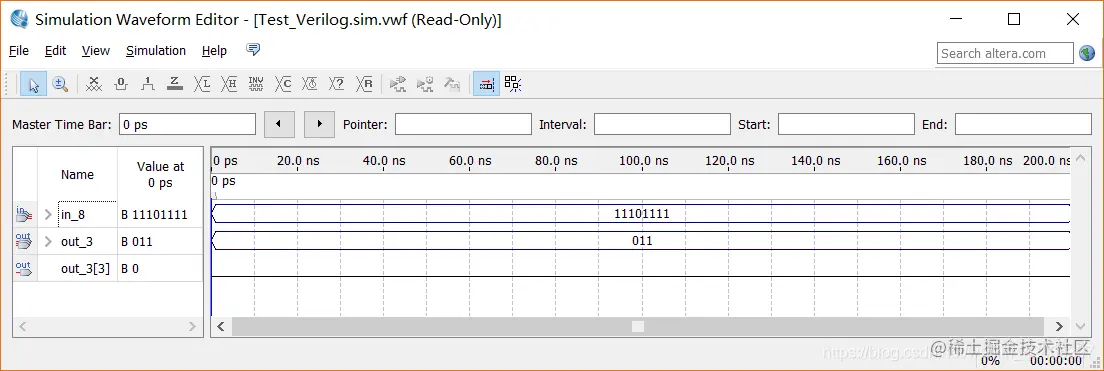

咱看下结果：

​

符合代码吧，从左到右第四位数是0，那么编码为3.

我们再看一个时序图的仿真案例：

​

​

模为60的BCD码计数器的设计与验证

​

 step1：实现module：

module DigitalCountBCD60(clk_50M,rst_n,time_cnt);
input clk_50M;
input rst_n;
output [7:0]time_cnt;
reg [7:0]time_cnt;
reg [7:0]time_cnt_n;
always@(posedge clk_50M or negedge rst_n)
begin
	if(!rst_n)
		time_cnt_n=7'b0;
	else begin
		if(time_cnt_n[3:0] == 9)begin
			time_cnt_n[3:0] = 4'b0000;
			if(time_cnt_n[7:4] == 5)
				time_cnt_n[7:4] = 0;
			else
				time_cnt_n[7:4] = time_cnt_n[7:4]+4'b0001;
		end
		else
			time_cnt_n[3:0] = time_cnt_n[3:0]+4'b0001;
	end
	time_cnt = time_cnt_n/16*10 +  time_cnt_n%16;
end

endmodule

step2：编写testbench：

【notice】在写tb文件时，输入参量一定要有个初值。

//输入参量需要有一个变化的过程。。
initial begin
     clk_50M=0;
	  rst_n=0;
	  #10 rst_n=1;
     forever #5 clk_50M=~clk_50M;
     end
DigitalCountBCD60 u1(clk_50M,rst_n,time_cnt);


initial $monitor($time,,,"clk_50M = %b rst_n = %b time_cnt = %d ",clk_50M,rst_n,time_cnt);

endmodule

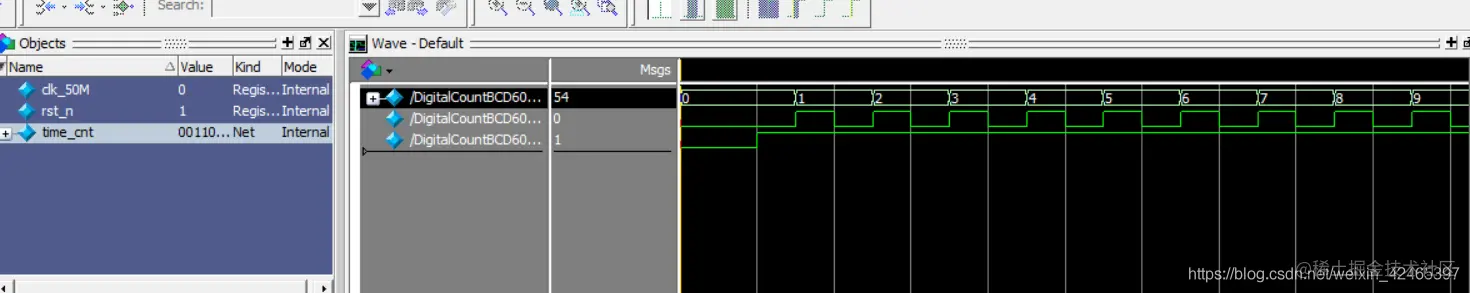

step3：仿真

​

​

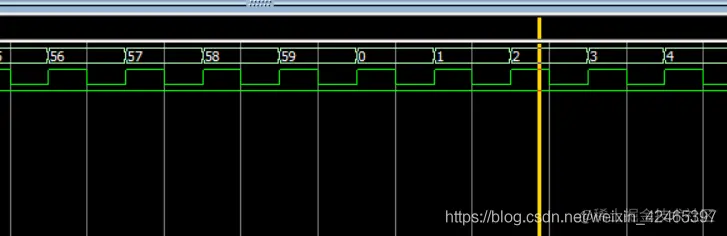

打印出来的结果

​

\

​
