分页(三)—现代页表
如果简单的使用linear page table，也就是一个内存占用对应一个page table entry，那么每个进程的page table所占用的内存加起来会十分巨大。如果不解决这一问题page将难以实用。我们有许多不同的思路来解决这一问题。
一个 32位地址空间，页大小为4KB，page table entry大小为4 bytes的系统，一个进程最多有4MB的页表大小。100个进程就是400MB，这种大小的占用对于现代系统来说是不可接收的。
首先是直接增大page size。假如增大n倍的page size，那么page table的空间占用也会减少n倍，但是很明显这样会造成internal fragmentation问题，page size越大，page内部空间被浪费的概率就越高。不过由于这一方法的实现简单，现在multiple page size被应用于不少现代体系结构如MIPS、SPARC、x86-64等，但是主要是用于减少TLB miss的压力，而不是节省页表空间。

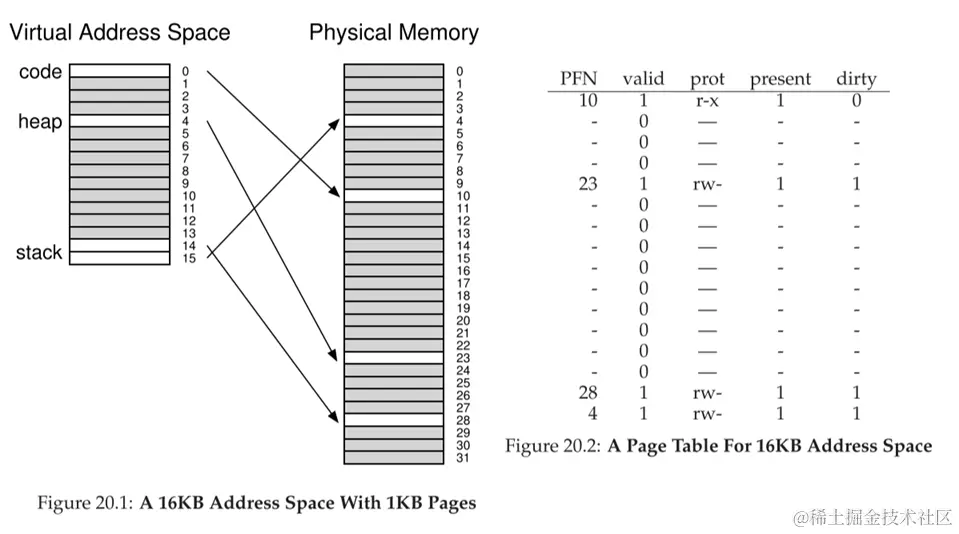

试想一下，我们其实没有必要给地址空间中未被实际使用的内存分配page table entry，如下图所示，valid为0的page table entry并不需要记录，为了做到这一点，我们需要更改page table的存储结构。
因此另一种更加复杂的思路是混合page和segment，给进程中每一个segment一个page table，同样的，给每一个segment配一对base-bound。只不过这里的base用于记录page table的起始物理地址，bound用于记录page table的结束物理地址。通过这种方式page table只记录已经分配的部分，大大减少了page table的内存消耗，但是这样的话就又会出现segmentation的external fragmentation问题（治标不治本）。
page table只是数据结构，我们用很多方式去更改它以达到我们需要的目的，一种方式是multi-level page table多级页表。它的基本思想就是，如果一个page没有被具体分配，那么就不在page table里给它分配空间。听上去和hybrid有些像是么？但是我们不依靠segment，而是使用一种更灵活的实现方式，以两级页表为例，定义一种新的线性数据结构page directory。其中的内容称为page directory entry，包含两个基本信息，valid bit和PFN，如果valid bit为0，则不需要记录PFN。如果valid bit为1，则可直接通过PFN找到所属的page进行访问，抽象结构如图所示
multi-level page table有两个好处，一是最为关键的，由于它只给地址空间中正在使用的部分分配页表空间，因此天然是紧凑的并且支持稀疏的地址空间。二是page directory中每一个entry都完整的在一个page中（如图中所示），这使得它本身的空间容易进行管理，操作系统可以简单的进行增删。
但是multi-level page table也有两个坏处，一是明显的，当出现TLB miss时，它所耗费的代价更大，因为需要两次访问进行新table的构建。二是增加了页表查找的复杂度，这一点和第一个缺点类似。

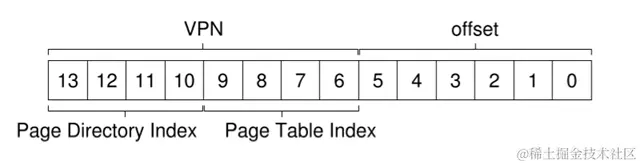

我们以一个实际的例子来理解multi-level page table的工作过程，一个地址空间大小为16KB，page size为64 bytes，那么virtual address为14位，其中8位是VPN，6位是offset。假如还是使用linear page table的话，page table有256个entry，每个entry占用4 bytes，那么这些entry一共占用16个pages，也就是说我们需要4个bit位的page directory index来进行page table的page索引，这4个位包含在VPN中，余下4个bit位用于在page中索引page table。如下图所示
索引到page directory后，根据page directory对page table进行映射，在本例中，原本要占用16个连续pages的page table只占用3个pages，如下图所示

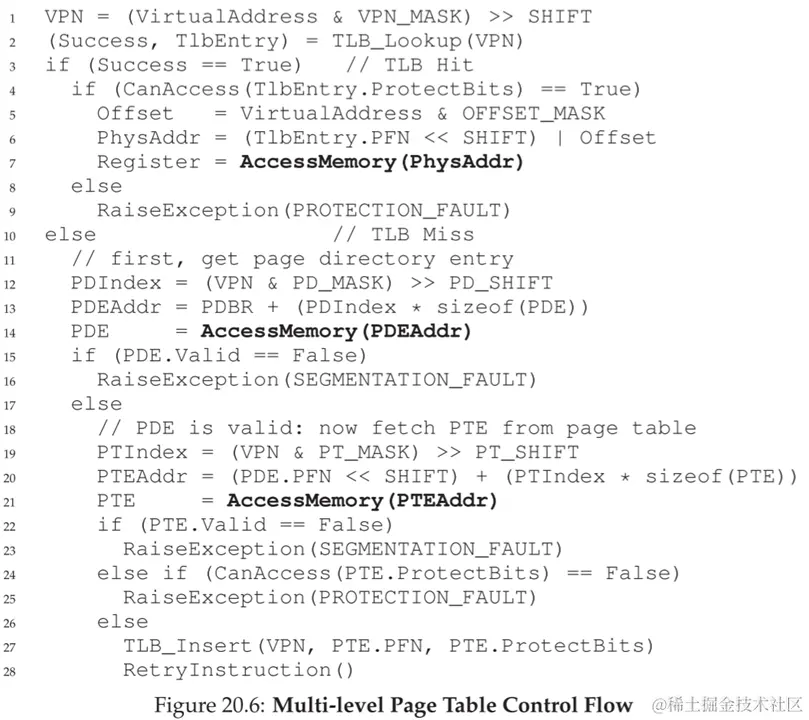

与TLB联系在一起，工作流程的伪代码如下
正如上面所说page table只是数据结构，还有其它更加节省空间的设计方式如inverted page tables等，但是更加小的空间占用无疑会带来更加大的索引开销，这依然是一个trade-off问题。并且内存问题并不是只有这一种解决思路，当内存紧张时，通过kernel virtual memory与硬盘进行swap也是一种page table内存问题的解决方法，不过这种内存极度紧张的情况并不多见。
