一、相关资料

参考 Bilibili up 虚幻自习室搬运的油管教程 —— Ben Cloward 虚幻 4 材质课合集

原视频出处: Rain Drops Shader - UE4 Materials 101 - Episode 14（访问该网址需XX上网）

获取贴图点击这里 -> 提取码：8888

二、效果

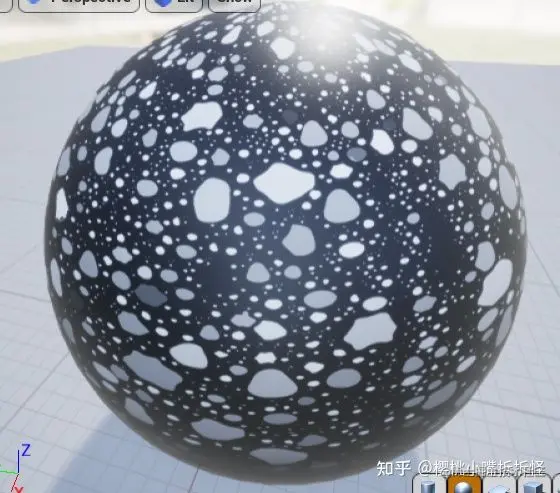

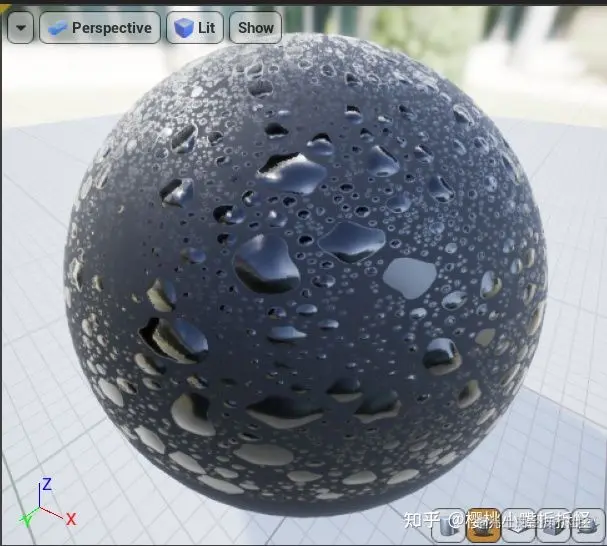

效果如图

三、材质部分

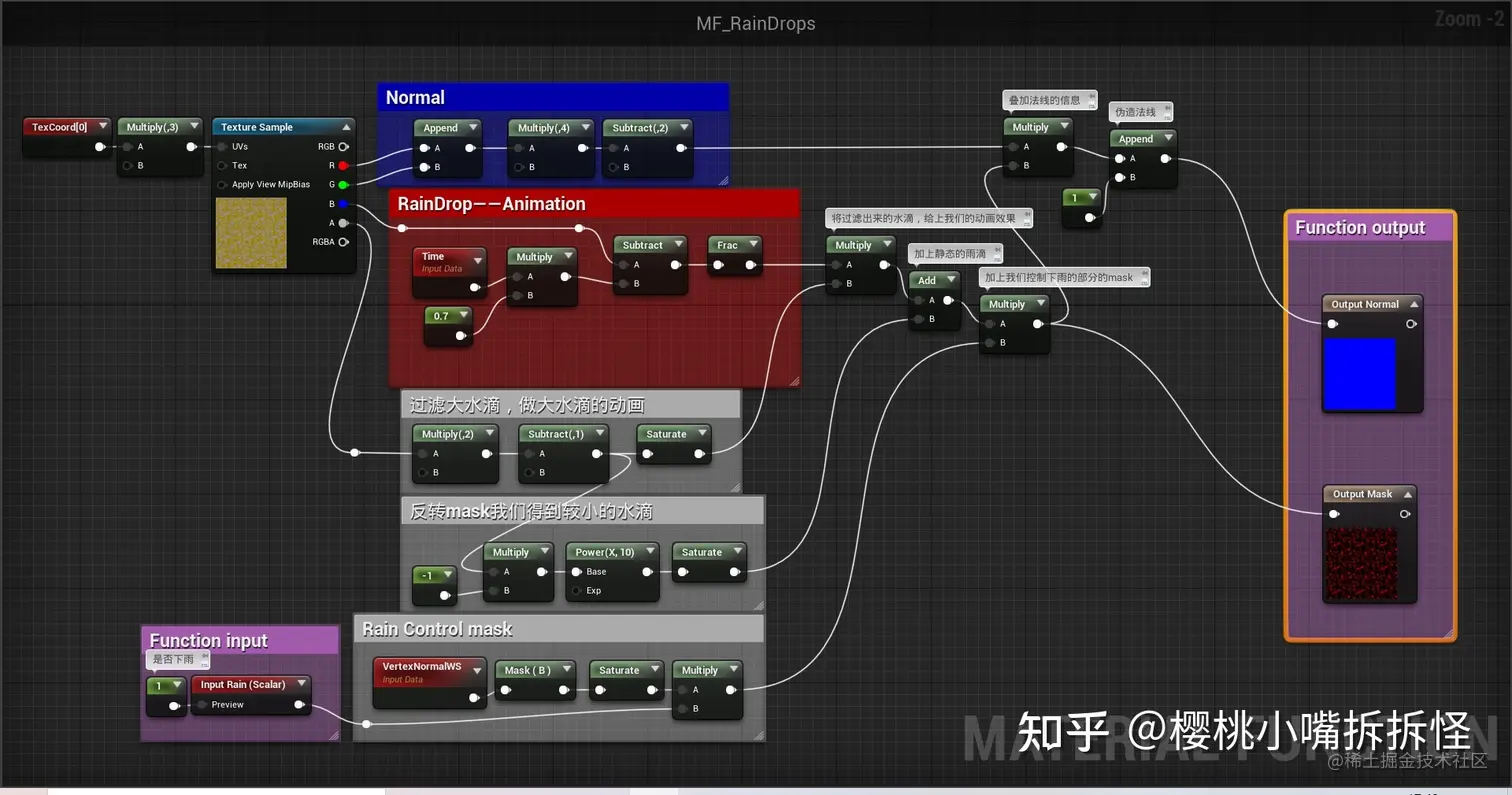

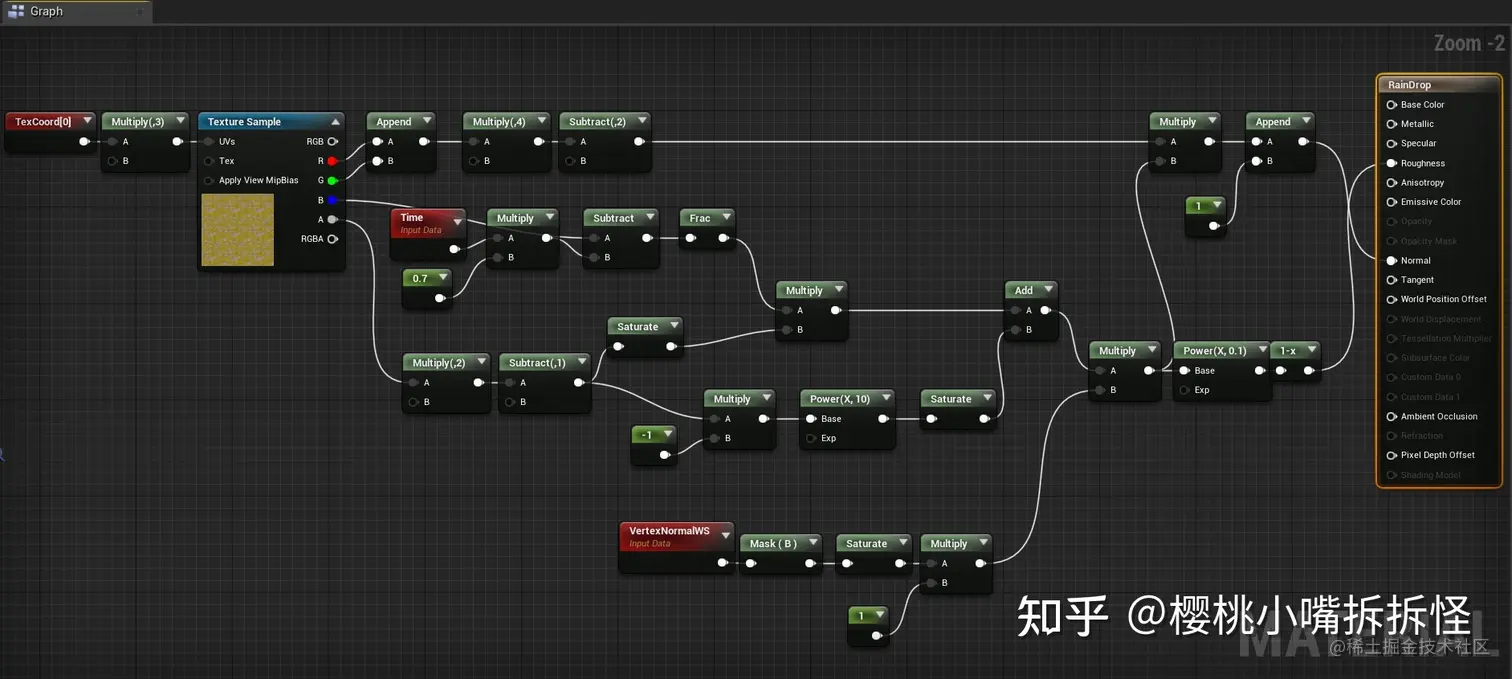

材质部分如下

四、贴图分析

下面我按照我自己理解的思路去尽量解释每一个步骤

我们观察这张贴图

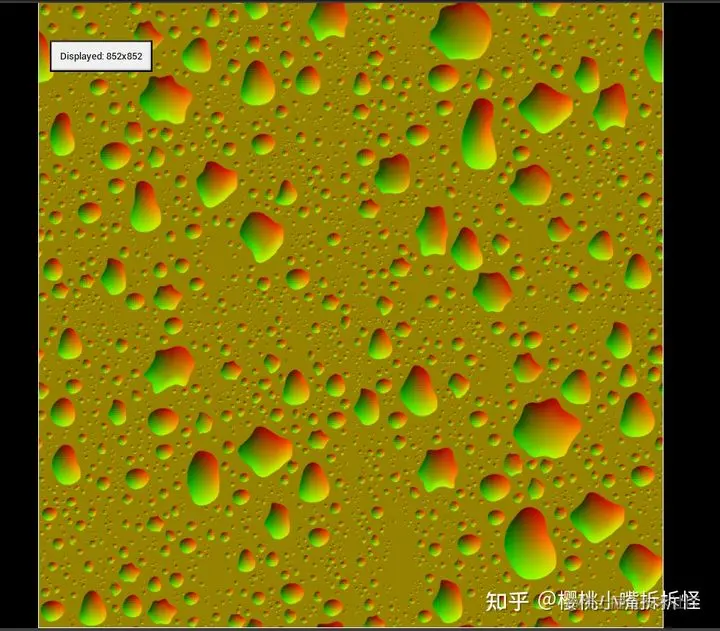

这里 RG 通道储存了法线的信息

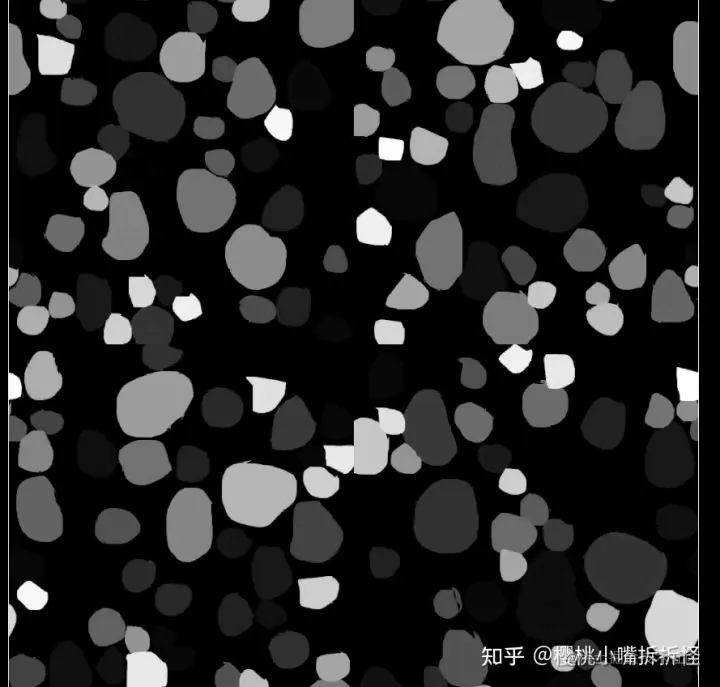

B 通道我们可以看出这是水滴较大的部分，并且不同大小水滴具有不同颜色的灰度信息，也就是说他们的颜色值的范围可能是 0 到 1 ，或者 0 到 0.6 ，0 到 0.4 等等

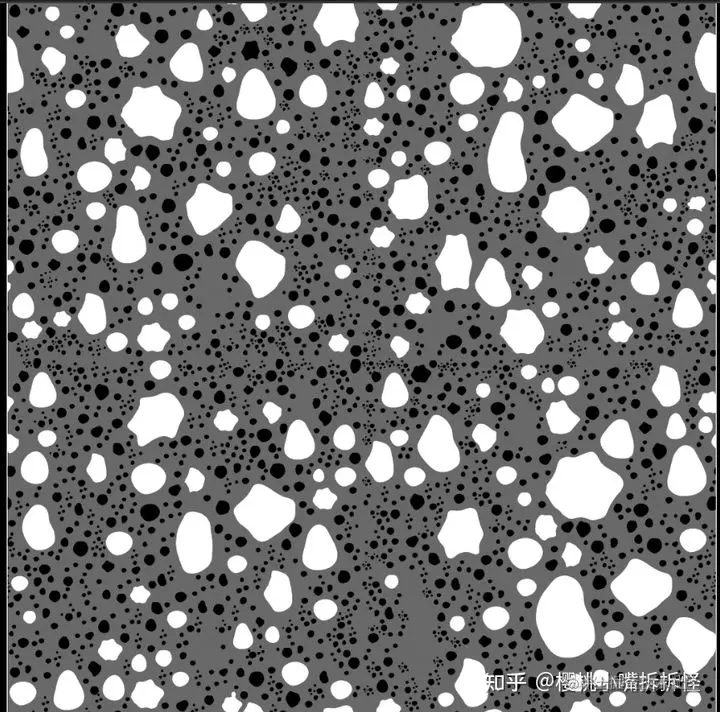

Alpha（透明通道）这里观察到大水滴、小水滴、物体表面具有三种颜色信息“白，黑，灰” 这样做的目的是为了过滤较大水滴、较小水滴，以及可以过滤出物体表面，是一个 Mask（遮罩，想象一下带着面具，露出你的眼睛，所以 mask 也有面具的意思）。

五、材质解析

好，分析完了贴图，下面我们看材质部分是怎样链接的—

我们看贴图的设置是这样的

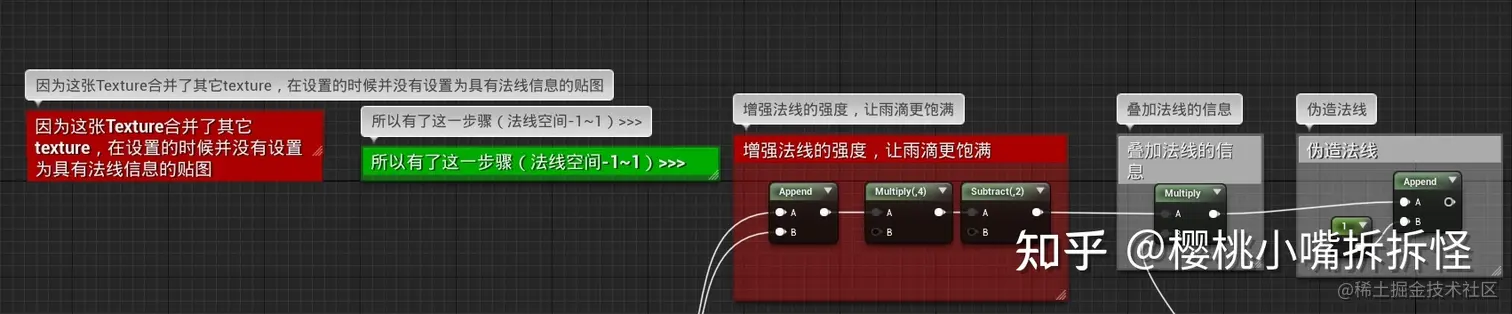

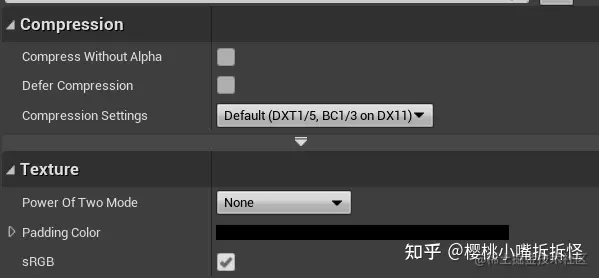

看到压缩设置是默认的，没有以 Normal 格式进行压缩（原因看红色的注释），而且也勾上了伽马矫正 sRGB （为了适应真实世界的颜色，会对图片暗处的颜色倍增，比较笼统的解释，这部分可以在知乎看到更详细的讲解），此时法线在贴图上是以颜色空间 0 到 1 储存的，而法线是矢量，具有方向，法线空间的值是 -1 到 1 所以有了这一步 0~1 x 2 -1 变为-1~1

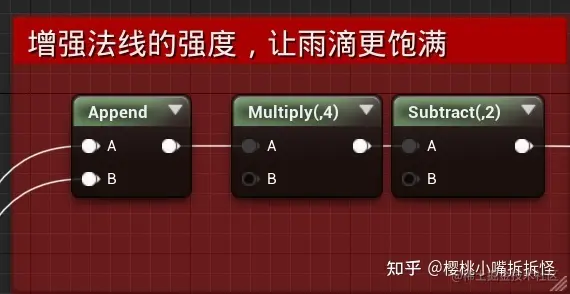

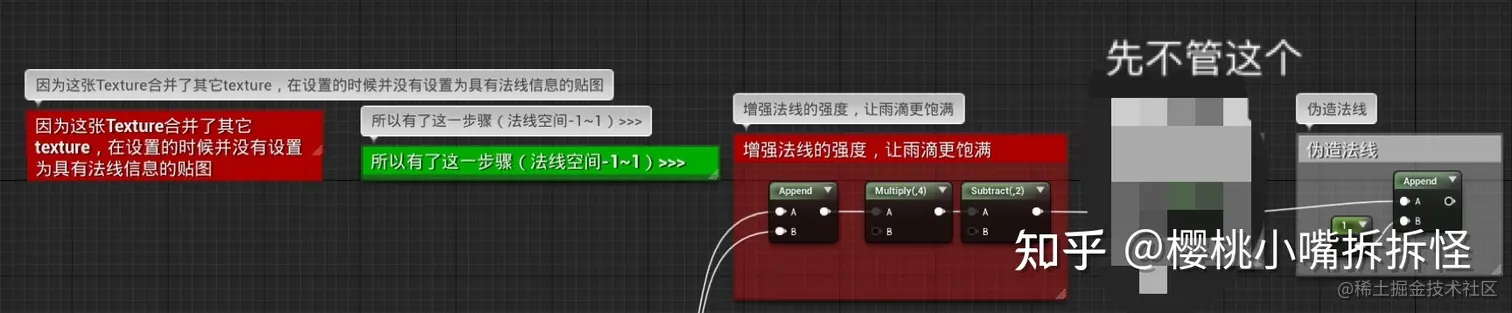

一样的理解为了增强效果，倍增了法线的范围

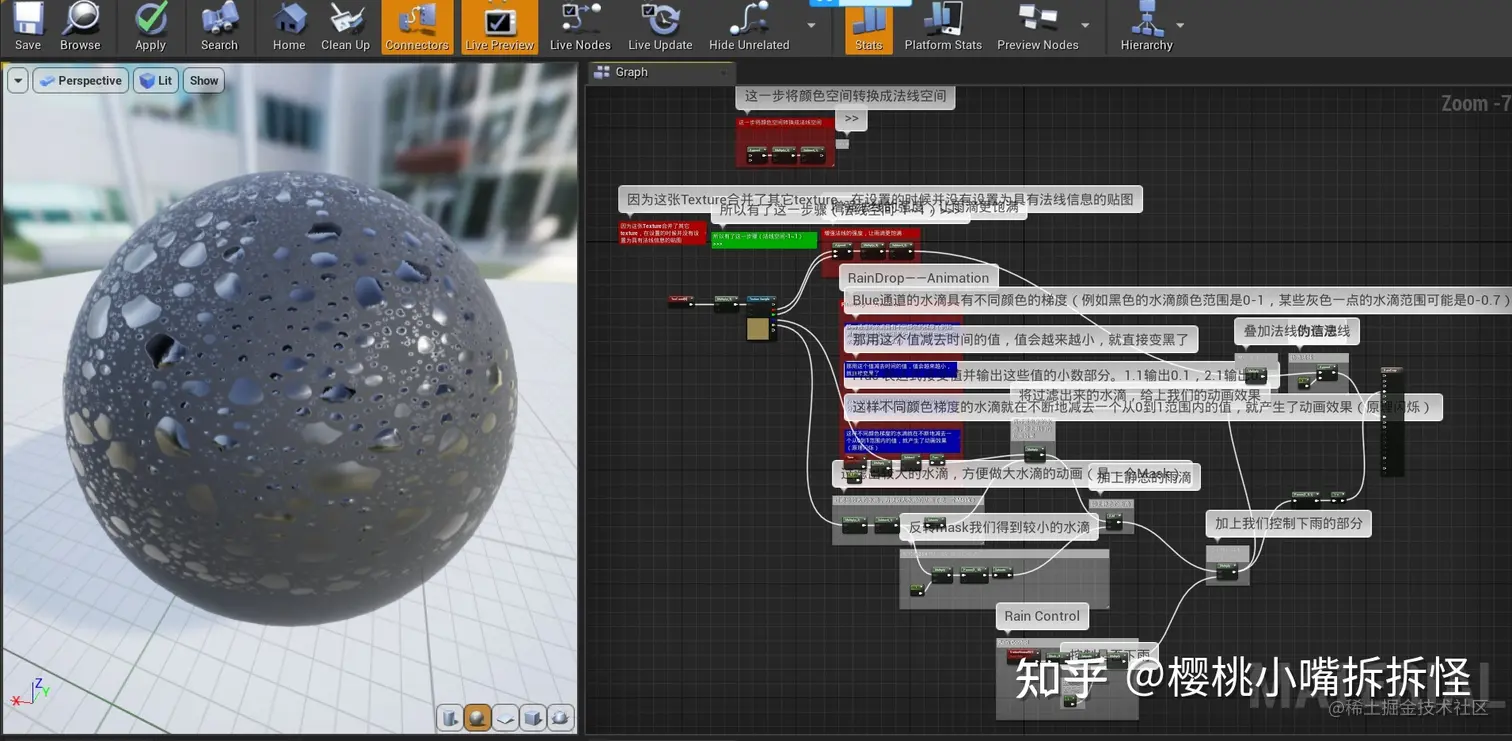

接下来我们制作大水滴的动画效果，仔细看我添加的注释

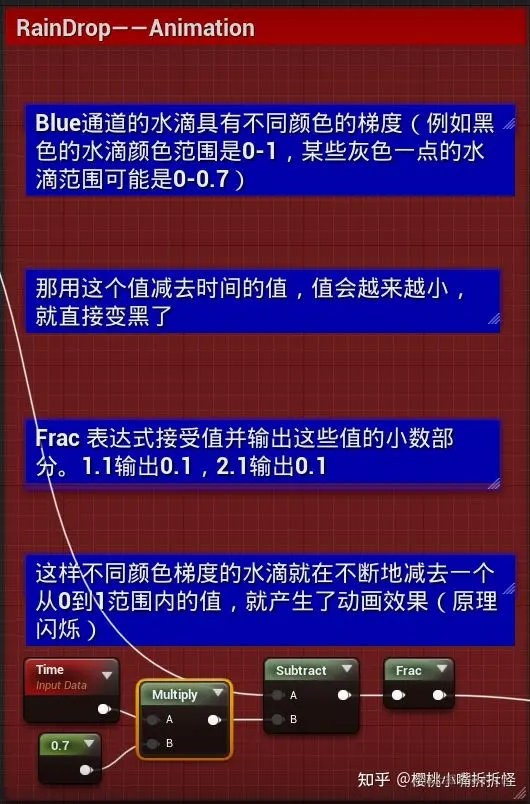

Blue 通道不断（重复，Frac 就做重复的工作了）减去一个时间增量

Tips：每一个步骤大家都可以连接到 BaseColor 或者 Normal 观察效果，方便直观地理解

水从高处掉落在物体表面（不太平坦的表面），较大的水滴受重力影响，会有移动，这里我们过滤出大水滴，叠加上我们的动画效果来模拟这一部分

Alpha通道 x 2 - 1 后，变成这样

我们就得到了较大的水滴了，这里实在不理解的拿出纸笔，把 Alpha 通道里不同的值演算一遍就知道了，小于 0 的值都会变为黑色，举个栗子，-0.7 虽然被显示为黑色，但是他是具有值的，并不是 0 。

雨滴落在物体表面，有大有小，有动有静，让我们继续产生美感。

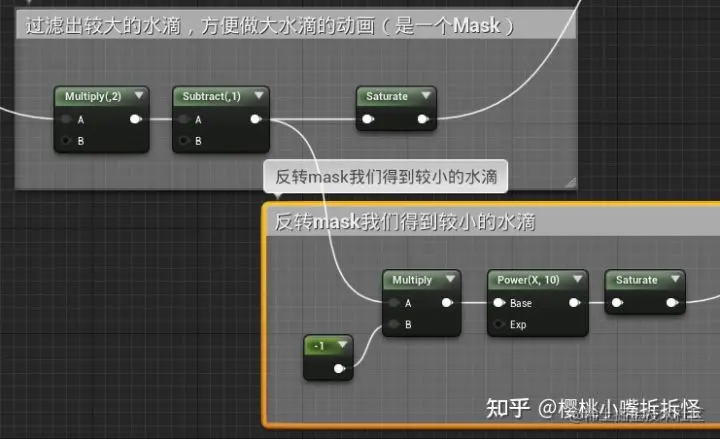

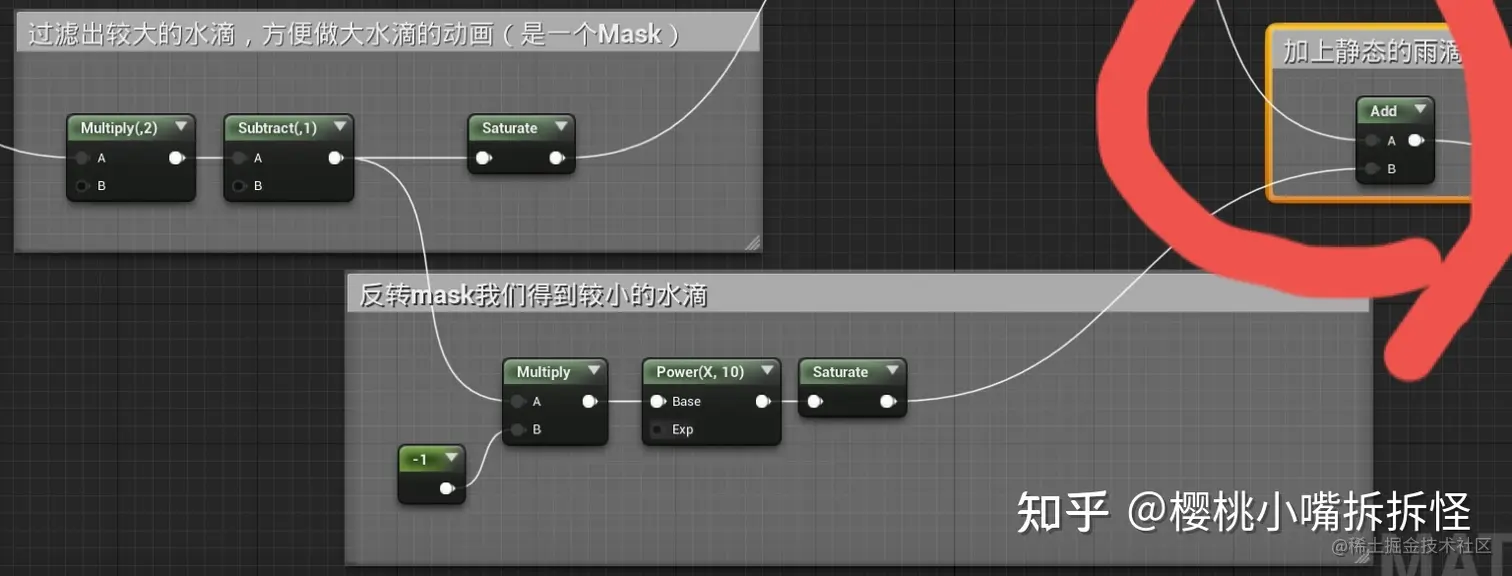

反转，power 之后是这个样子的，这样我们就得到了静止的小水滴

power 的作用是让灰色的值例如 0.2，趋近于 0。

我们并不想让小水滴动起来，所以使用 Add加上这个效果

go on——》

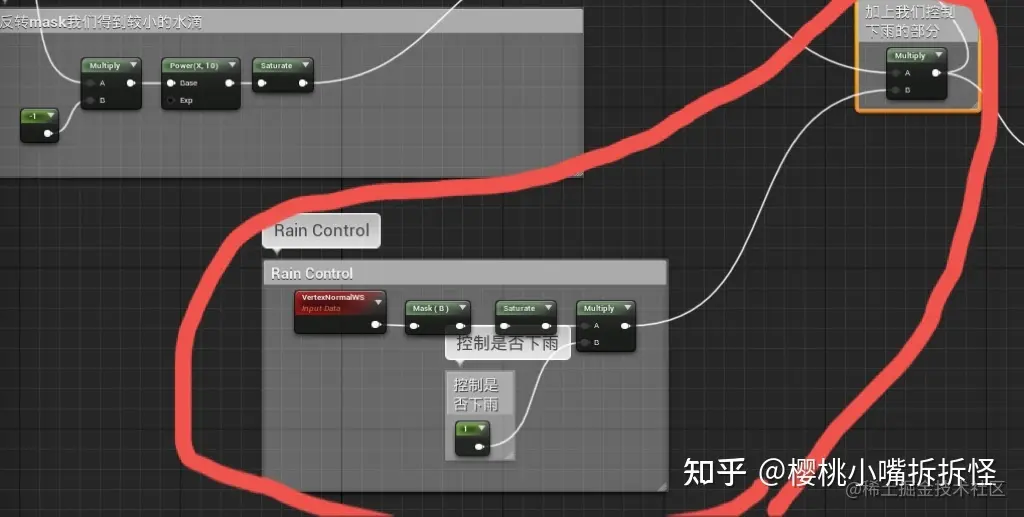

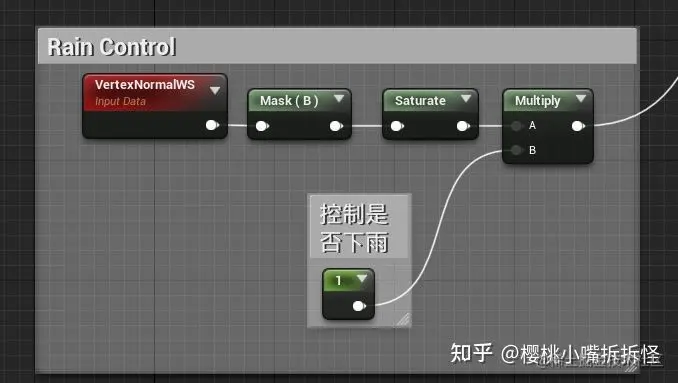

雨水落下只会掉落在物体的表面（当然就不考虑水坑飞溅，弹射水滴到物体的底下或者背面了，偷笑），这部分很简单，把垂直于顶点的分量 Zmask 出来就行了

因为要控制整体效果，所以使用叠加 Multiply

连接这部分

是这样的

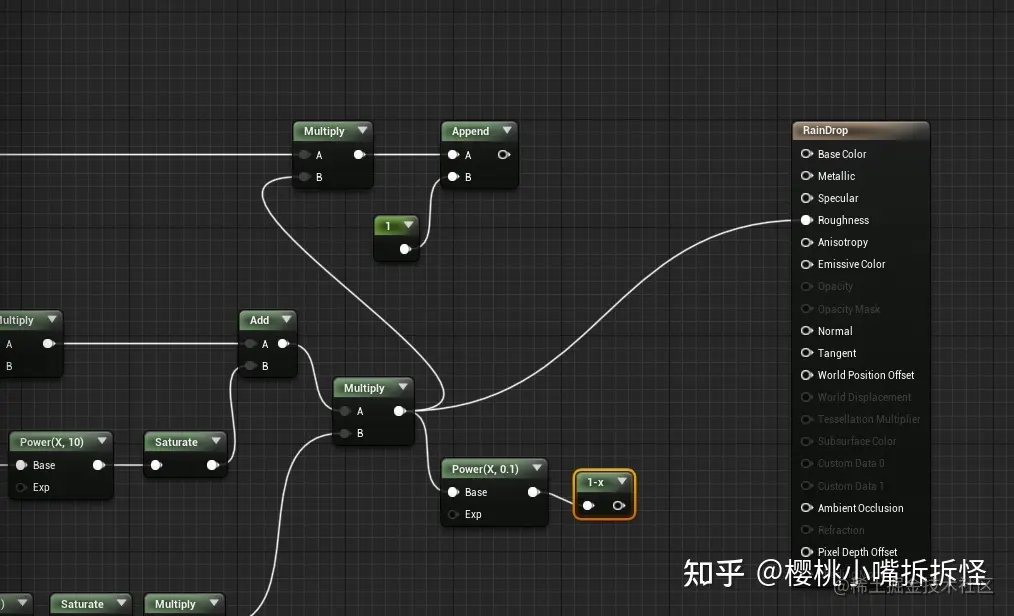

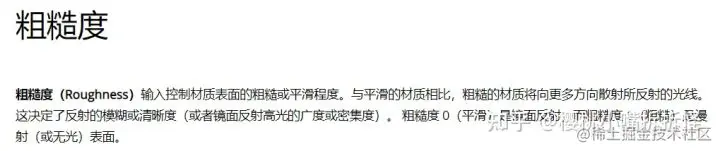

连上后法线于我们想要的效果是反的，表面粗糙，雨滴光滑，1-x 节点就是反转的作用，然后给上我们的 power，增强一下效果，小于 1 的值会更粗糙，1 不变。

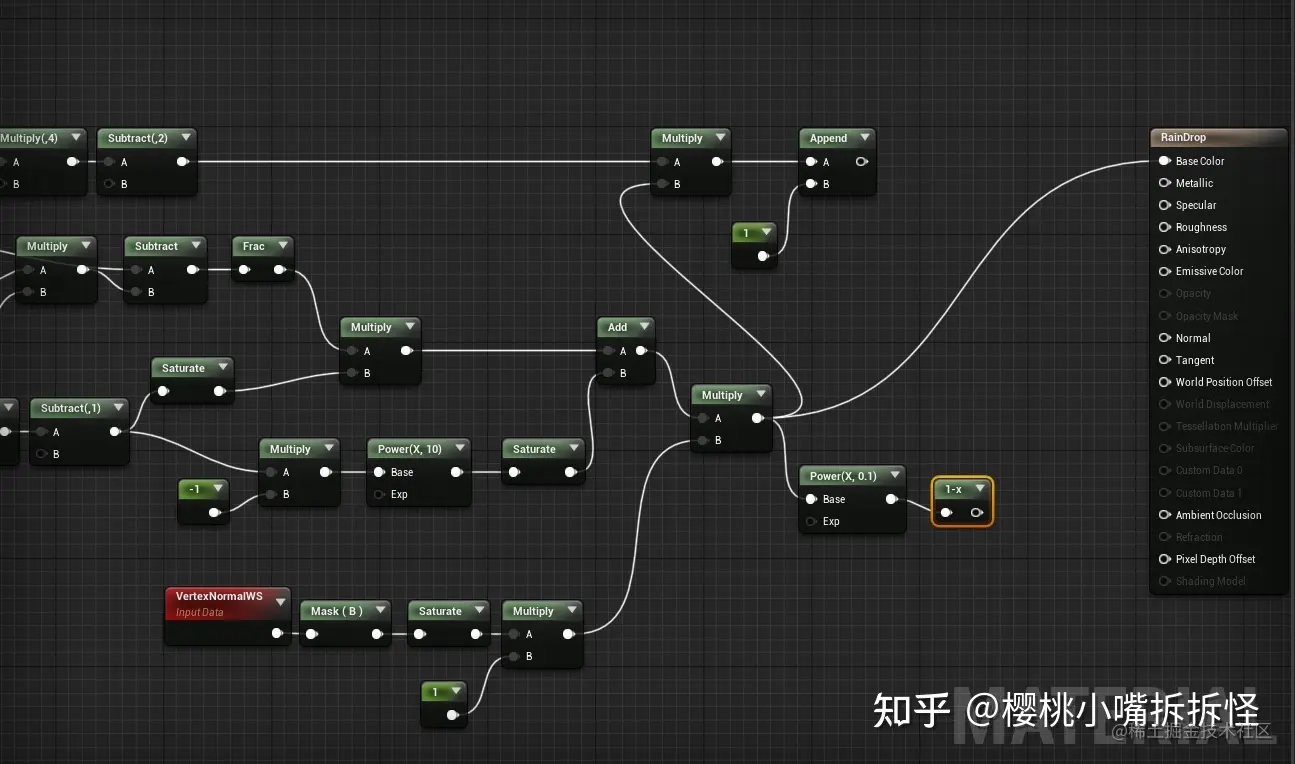

最后连上 Normal、Roughness, 观察一下

以后就可以运用这个效果了，可以封装成材质函数。

完。

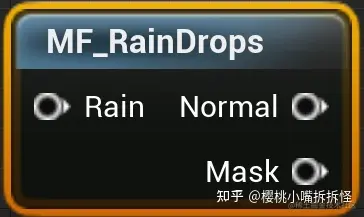

六、封装为材质函数

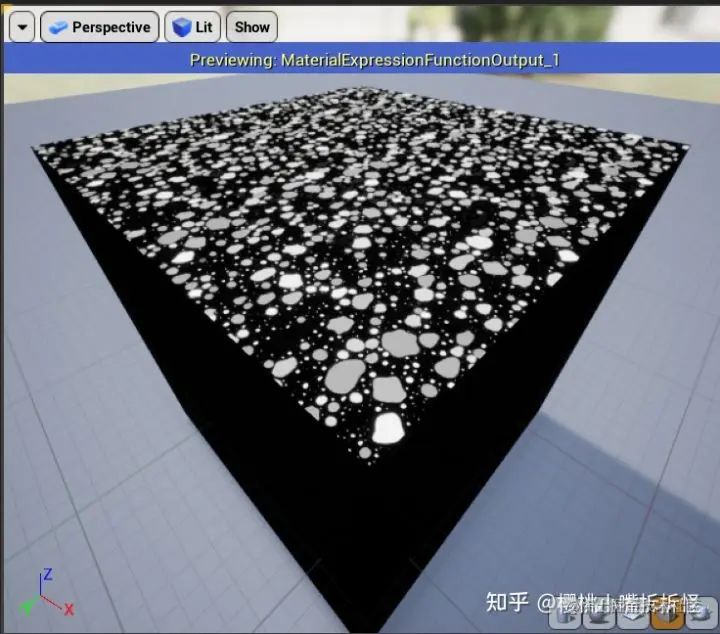

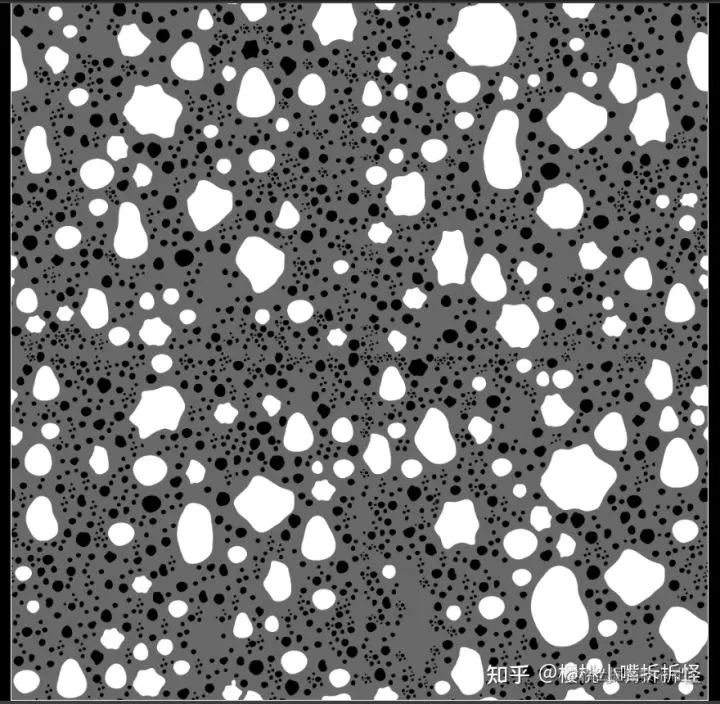

我们输出的 Mask 是这样的

至于输出 Mask，我们以后做完整的下雨材质时，可以叠加其它下雨场景相关的效果。
