文章摘要：相比于MySql索引，ElasticSearch索引采用完全不同的机制，在效率上有极大提升，同时为了节省存储空间，采用了压缩算法，在保证执行效率的前提下尽量减小空间的占用，本文将带你走进神一样的ElasticSearch索引机制。
一、简介
什么是Elasticsearch？
定义反应本质，我们先来看看维基百科对它的定义：Elasticsearch is a search engine based on the Lucene library. It provides a distributed, multitenant-capable full-text search engine with an HTTP web interface and schema-free JSON documents.
简单翻译一下：Elasticsearch是一个基于Lucene库的开源搜索引擎，它提供分布式的实时文件存储和搜索，可扩展性好，并且支持通过HTTP网络接口交互，数据以JSON格式展示。
从定义可以看到Elasticsearch是基于Lucene库，那么什么是Lucene呢？
Lucene是一个Java全文搜索引擎，完全用Java编写。Lucene不是一个完整的应用程序，而是一个代码库和API，可以很容易地用于向应用程序添加搜索功能。但是Lucene有自己的缺点：
- 需要集成
- 学习成本高
- 调用复杂
如果你是个开发人员，现在需要使用全文搜索引擎，需要预先调研学习Lucene，并且需要定制化开发将它集成到自己的框架中，使用过程中的调用也极其复杂，你还会去使用它吗？这时候很多人都不会接受这个成本。那么程序员就会开动聪明的脑袋瓜，有没有办法降低Lucene的使用成本呢？世界上就有那么一群人，在Lucene的基础之上开源了Elasticsearch和Solr这两个基于Lucene的开源搜索引擎。

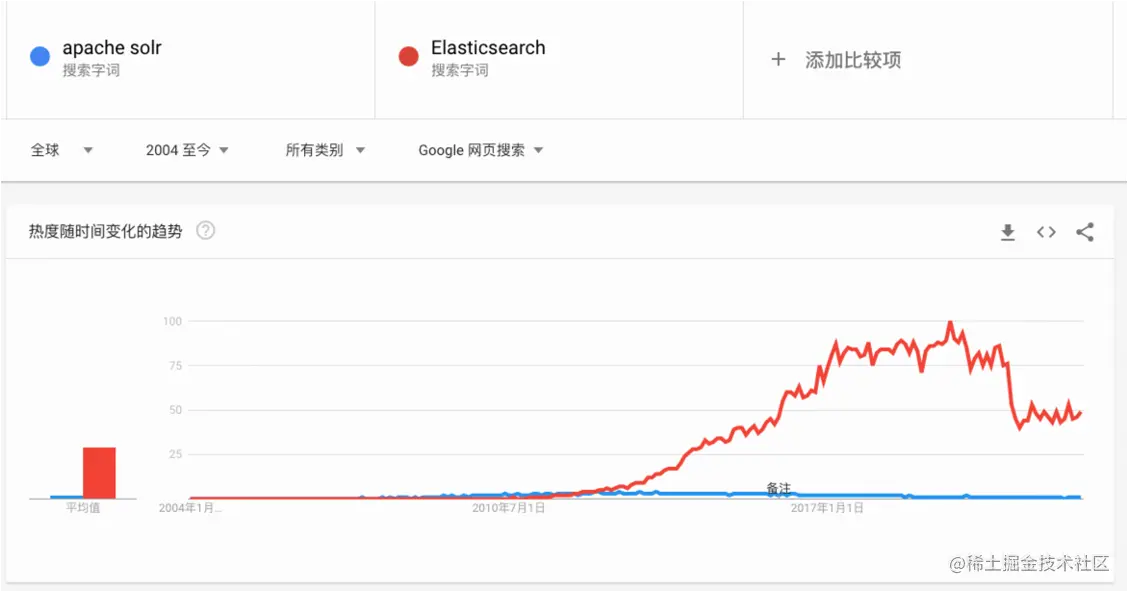

Elasticsearch or Solr？看看大家都在用什么，google搜索趋势图如下：
趋势显示大概在2012年之后Elasticsearch的搜索次数明显多余Solr，从搜索热情也能看出大家使用Elasticsearch多于Solr，学习或者遇到问题搜索解决方案等大致能反应大家对于两者的选择。放一张

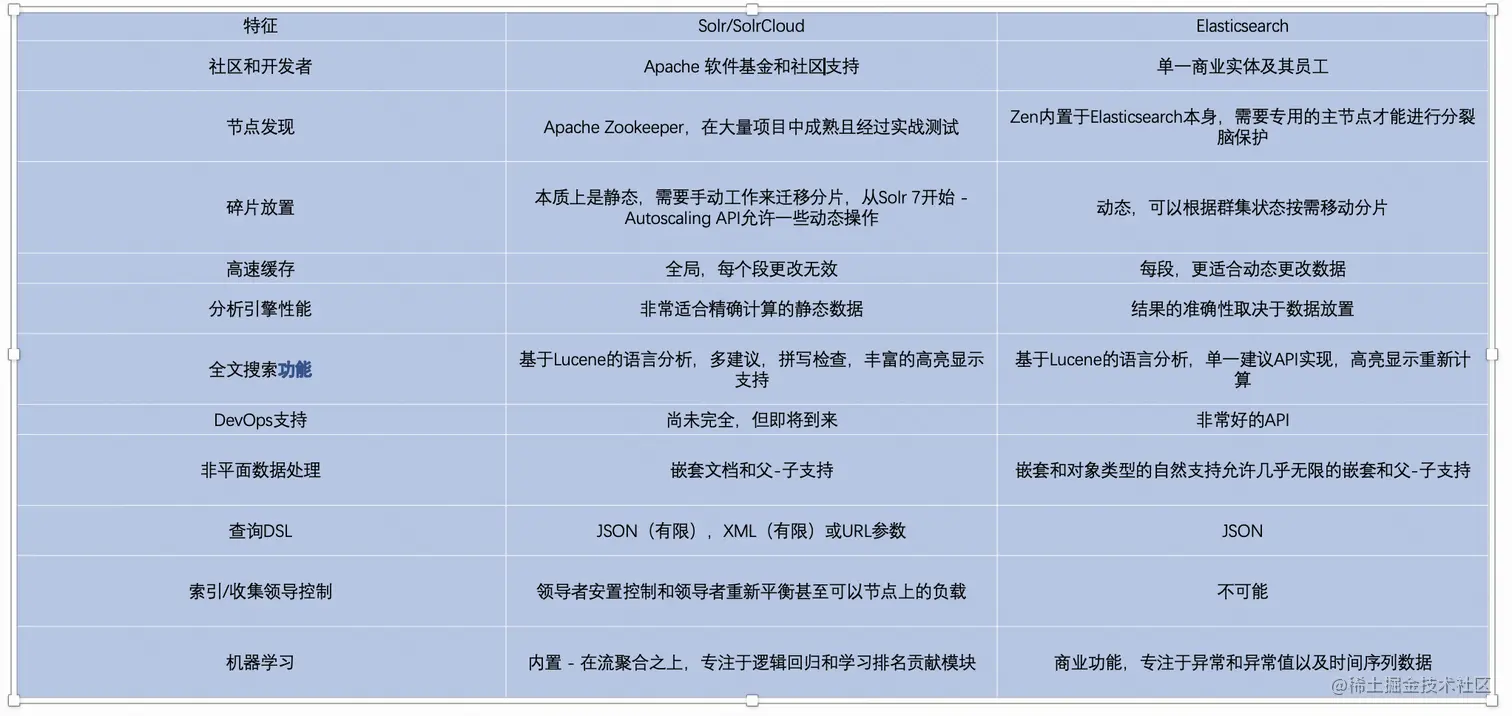

Elasticsearch和Solr的对比图：
为什么使用Elasticsearch？个人浅见：
- Elasticsearch支持更高性能、可伸缩性、分布式、云
- 简单易用的API和DevOps，更好的生态
- 可以更好地查询、分析、处理、聚合
- and so on
提到Elasticsearch（为了叙述方便，有些地方采用缩写ES），不得不提“倒排索引”。
二、倒排索引
ES设计的宗旨：一切设计都是为了提高搜索的性能
-另一层意思：为了提高搜索的性能，难免会牺牲某些其他方面，比如插入/更新

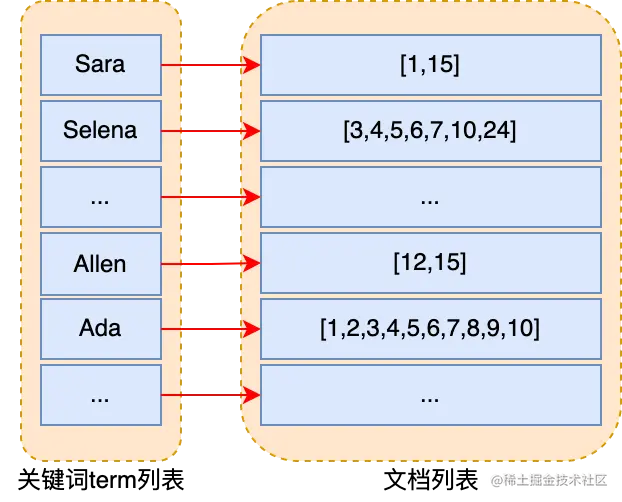

我们先来看一个最简单的倒排索引，如下图：
左边是关键词term列表，每个term对应包含它的文档id列表，但是这个效率明显不高，左边term列表的时间复杂度是O(n)。优化方法可以想到排序后用二分法查找，如下图：
这样的时间复杂度是O(logN)，缺点就是需要对term列表进行排序，但是回想ES设计的宗旨，这都是值得的。排序后的term列表称为Term Dictionary，文档id列表称为Posting List。但是ES想尽可能地利用内存，因为内存操作时间远少于磁盘操作，那么目前的Term Dictionary还是太大了，无法放入内存，这只是一个Term Dictionary，事实上ES集群中会有许多个Term Dictionary，这些要全部放入内存显然是不现实的，所以ES设计了Term Index，在保证执行效率的同时，尽量缩减内存空间的占用。

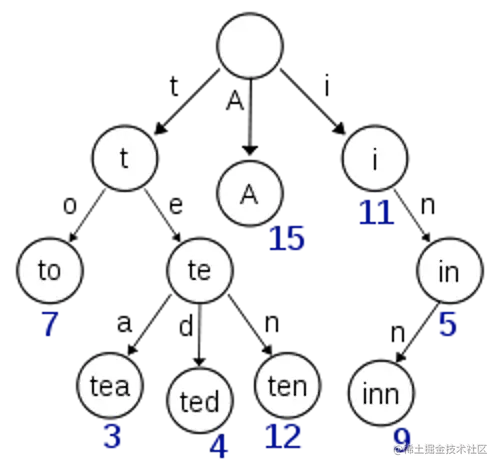

Term Index大概长这样：
从数据结构上分类Term Index算是一个“Trie 树”，也就是我们常说的字典树（但不完全是，后面会详细说）。Term Index不会包含所有的term，只包含一些term前缀。通过Term Index可以快速地定位到 Term Dictionary 的某个 offset，然后从这个位置再往后顺序查找。

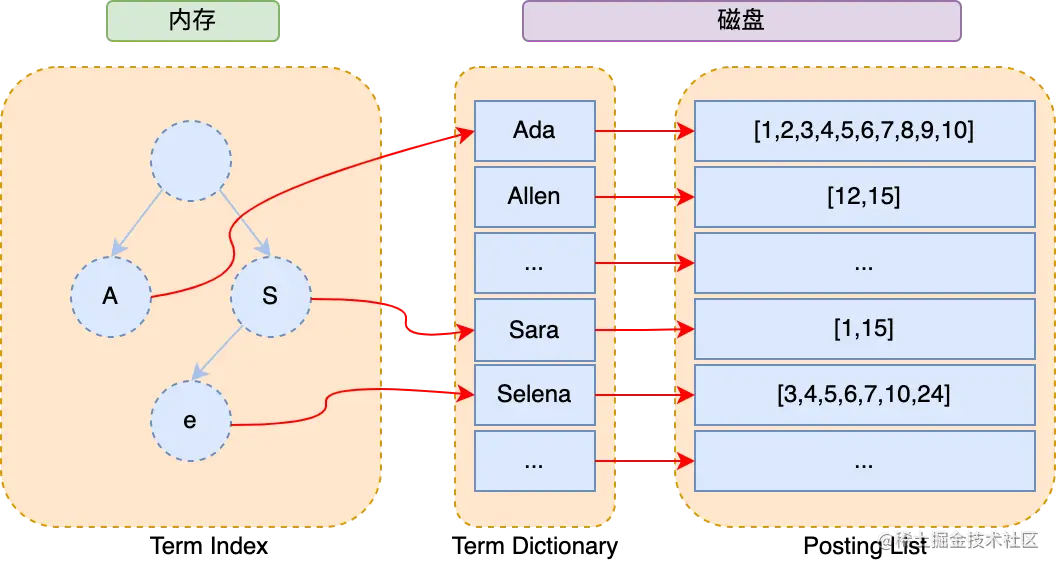

最终倒排索引的结构图如下：
其中Term Index在内存中存储，Term Dictionary和Posting List在磁盘中。一次搜索的步骤就是：
- 搜索Term Index树找到对应Term Dictionary中的offset，因为匹配到的可能只是一个前缀，需要再顺序往后找，直到匹配
- 通过Term Dictionary找到对应的Posting List
ES针对倒排索引做了一个类似两级索引的结构，牺牲了一定的插入/更新性能带来了搜索性能的提升。ES针对还额外做了两点优化：
- Term Dictionary 在磁盘上面是分 block 保存的，一个 block 内部利用公共前缀压缩，比如都是 Ab 开头的单词就可以把 Ab 省去
- Term Index 在内存中是以 FST（finite state transducers）的数据结构保存的
什么是FST呢？这就是为什么上文说到Term Index并不完全是字典树，就是因为它是FST类型。

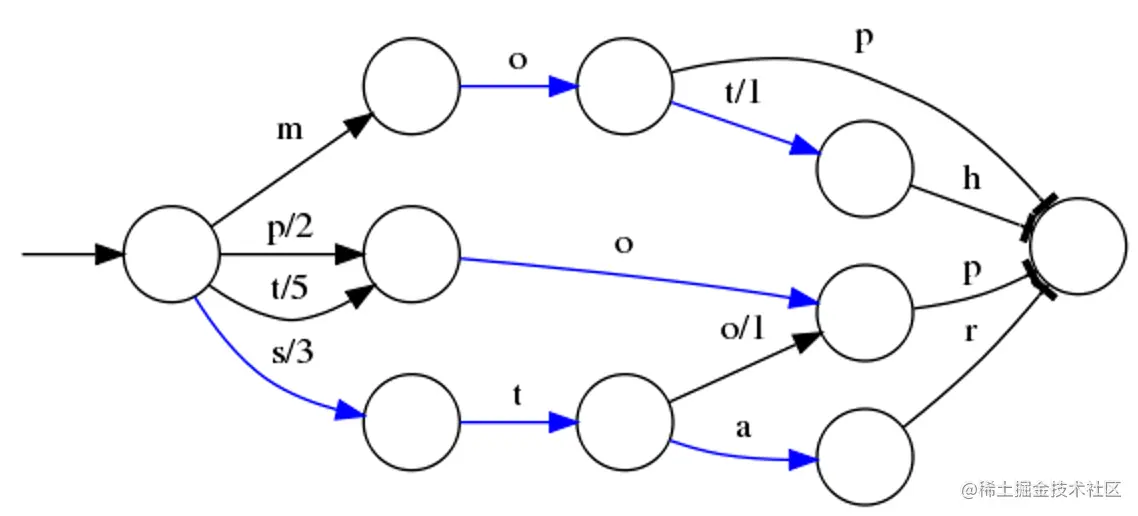

假设我们现在要将mop, moth, pop, star, stop, top(term index里的term前缀)映射到序号：0，1，2，3，4，5(term dictionary的block位置)。最简单的做法就是定义个Map<string, integer>，大家找到自己的位置对应入座就好了，但从内存占用少的角度想想，有没有更优的办法呢？答案就是FST。
比如查询moth，就把m,o,t,h路径上的权重相加得到1即为offset值。有兴趣的同学可以参考这篇文章：
www.shenyanchao.cn/blog/2018/1…
FST 有两个优点：
- 空间占用小：通过对词典中单词前缀和后缀的重复利用，压缩了存储空间
- 查询速度快：O(len(str)) 的查询时间复杂度
这种方式也会导致查找时需要更多的CPU资源，但是总得来说，放进内存的收益>CPU的资源消耗。
本章小节：倒排索引是二级索引，先通过Term Index（FST数据结构）定位到offset，然后再到Term Dictionary顺序往后查询到具体的term，最后定位到具体的Posting List中的docId的集合。其中Term Index通过压缩技术，用计算换取空间，压缩后放入内存中，减少了查询时间，Term Dictionary和Posting List还是放在磁盘中。
痛点：docId存储空间太大
三、压缩技巧
- 痛点：Postings List 如果不进行压缩，会非常占用磁盘空间
Posting List 不是已经只存储文档 id 了吗？还需要压缩？如果 posting list 有百万个 doc id 的情况？千万个？考虑到这种情况压缩就显得很有必要。
由于整型数字 integer 可以被高效压缩的特质，integer 是最适合放在 postings list 作为文档的唯一标识的，ES 会对这些存入的文档进行处理，转化成一个唯一的整型 id，类似数组下标，ES分Segment保证每个Segment最多存2^32-1（数据来自官网）个文档ID。
首先，Elasticsearch要求posting list是有序的(为了提高搜索的性能，再任性的要求也得满足)
增量压缩，默认第一个元素前边有个0，后一个减前一个的增量构成新的列表，比如73-0=73，300-73=227，事实上ES做到更加精细，称为FOR。

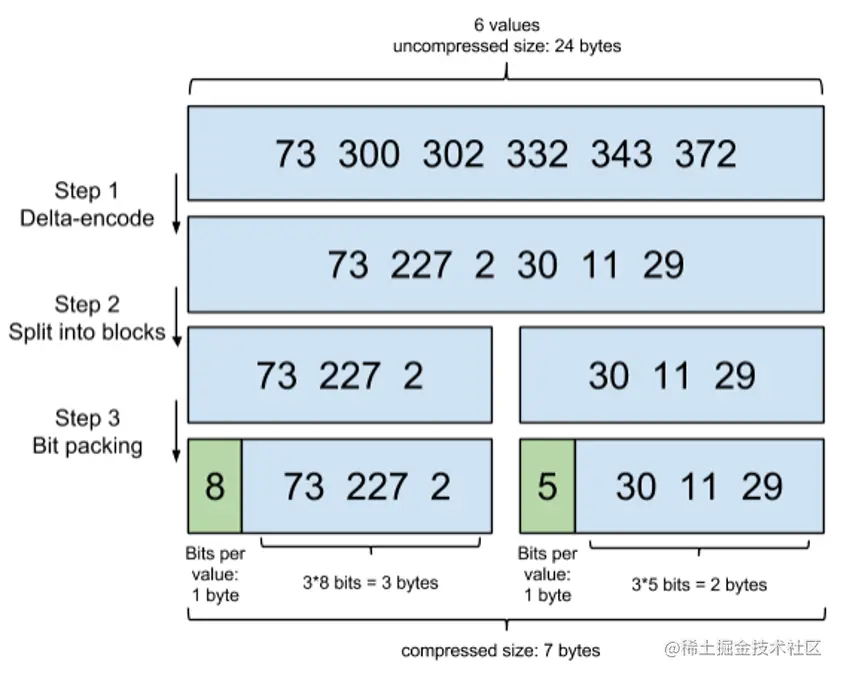

- FOR（Frame of Reference）
以6个文档id为例，从6*4bytes(int)=24bytes压缩到7bytes
Step 1：Delta-encode 增量编码
我们只需要记录元素与元素之间的增量，于是数组变成了[73,227,2,30,11,29]
Step 2：Split into blocks 分隔成块
为了方便演示，我们假设每个块是3个（实际256）文档ID： [73,227,2]，[30,11,29]
Step 3：Bit packing 按需分配空间
对于第一个块，[73,227,2]，最大元素是227，需要8 bits，那么给这个块每个元素，都分配8 bits的空间。 但是对于第二个块，[30,11,29]，最大的元素才30，只需要5 bits，那么给每个元素只分配5 bits的空间足够。
- filter cache
过滤器缓存（filter cache）是一种流行的技术，可以加快常用过滤器的执行速度。它是一个简单的缓存，将（过滤器、分段）对映射到它们匹配的文档 ID 列表。
Option 1: integer array
如果有一个包含 100M个 文档的段，以及一个匹配大多数文档的过滤器，则在该段上缓存单个过滤器需要大约 100M *4bytes=400MB 的内存。需要更节省内存的方案！
Option 2: bitmap
Posting List如:[1,3,4,7,10]对应的bitset就是:[1,0,1,1,0,0,1,0,0,1]，同样100M的文档，只需要 100M 位 = 12.5MB。 bitmap 有个硬伤，就是不管你有多少个匹配文档，你占用的空间都是一样的，假设过滤器只 有4个匹配文档，在该例中仍然需要100M位=12.5MB空间。不划算！

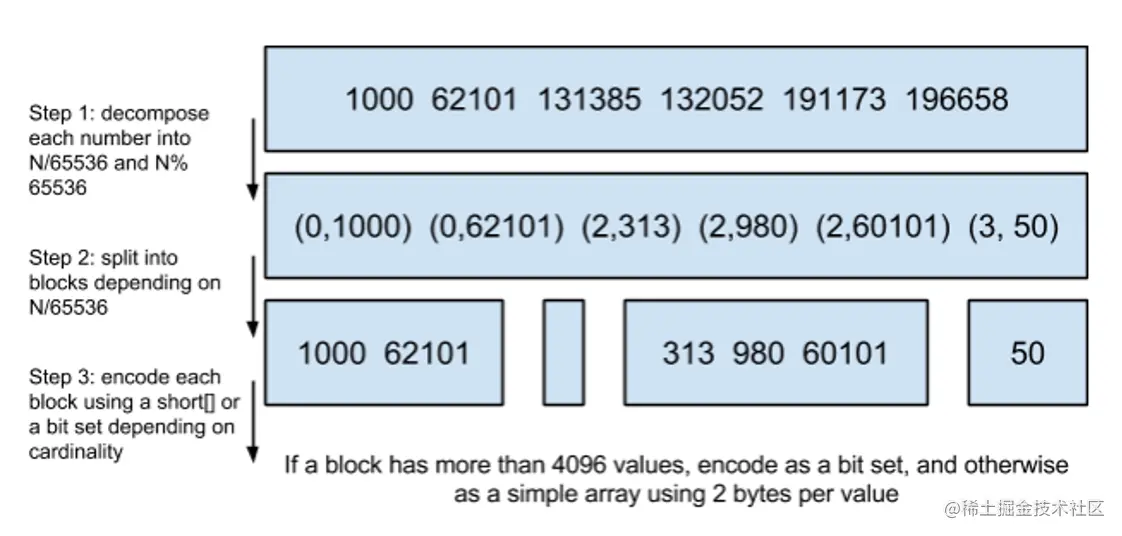

Option 3: roaring bitmaps
权衡利弊后，在 Lucene 5 中，切换到 Daniel Lemire 的咆哮位图。
为什么使用65536？16高位和16低位均衡，以及可以用short（2bytes）存储。
为什么它使用4096作为阈值？仅仅因为在一个块中超过这个数量的文档，位图变得比数组更节省内存。放一张对比图就可以理解：
本章小节：为了减少存储空间，对磁盘中的Postings List进行压缩，采用FOR方案对其进行压缩。针对频繁的filter查询，会进行filter cache，采用一种叫做roaring bitmaps（咆哮位图）的压缩技术。
四、联合索引
上面说了半天都是单field索引，如果多个field索引的联合查询，倒排索引如何满足快速查询的要求呢？
比如给定查询过滤条件 age=18 的过程就是先从 term index 找到 18 在 term dictionary 的大概位置，然后再从 term dictionary 里精确地找到 18 这个 term，然后得到一个 posting list 或者一个指向 posting list 位置的指针。然后再查询 gender= 女 的过程也是类似的。最后得出 age=18 AND gender= 女 就是把两个 posting list 做一个“与”的合并。
- 使用 skip list 数据结构。同时遍历 gender 和 age 的 posting list，互相 skip
- 使用 bitset 数据结构，对 gender 和 age 两个 filter 分别求出 bitset，对两个 bitset 做 AND 操作
Elasticsearch 支持以上两种的联合索引方式，如果查询的 filter 缓存到了内存中（以 bitset 的形式），那么合并就是两个 bitset 的 AND。如果查询的 filter 没有缓存，那么就用 skip list 的方式去遍历两个 on disk 的 posting list。
假设有下面三个posting list需要联合索引：
我们现在需要把它们用 AND 的关系合并，得出 posting list 的交集。首先选择最短的 posting list，然后从小到大遍历。遍历的过程可以跳过一些元素，比如我们遍历到绿色的 13 的时候，就可以跳过蓝色的 3 了，因为 3 比 13 要小。
步骤如下：

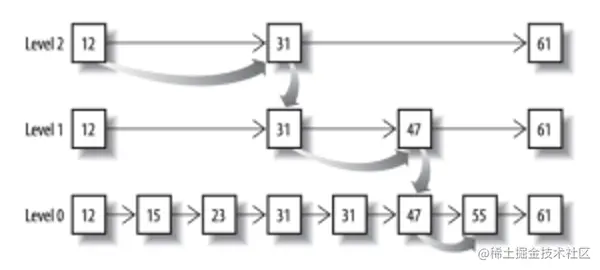

最后得出的交集是 [13,98]，所需的时间比完整遍历三个 posting list 要快得多。但是前提是每个 list 需要指出 Advance 这个操作，快速移动指向的位置。什么样的 list 可以这样 Advance 往前做蛙跳？答案就是skip list：
将一个有序链表level0，挑出其中几个元素到level1及level2，每个level越往上，选出来的指针元素越少，查找时依次从高level往低查找，比如55，先找到level2的31，再找到level1的47，最后找到55，一共3次查找，查找效率和2叉树的效率相当，但也是用了一定的空间冗余来换取的。
本章小节：使用skip list互相skip和bitset与操作（适用于filter cache场景）两种方式进行联合查询，提升效率。
五、总结和思考
ES将磁盘里的东西尽量搬进内存，减少磁盘随机读取次数(同时也利用磁盘顺序读特性)，结合各种奇技淫巧的压缩算法，用及其苛刻的态度使用内存。
对于使用Elasticsearch进行索引时需要注意:
- 不需要索引的字段，一定要明确定义出来，因为默认是自动建索引的，"index": false
- 对于text类型的字段，不需要analysis的也需要明确定义出来，因为默认也是会analysis的，可以使用keyword
- 选择有规律的ID很重要，随机性太大的ID(比如java的UUID)不利于查询

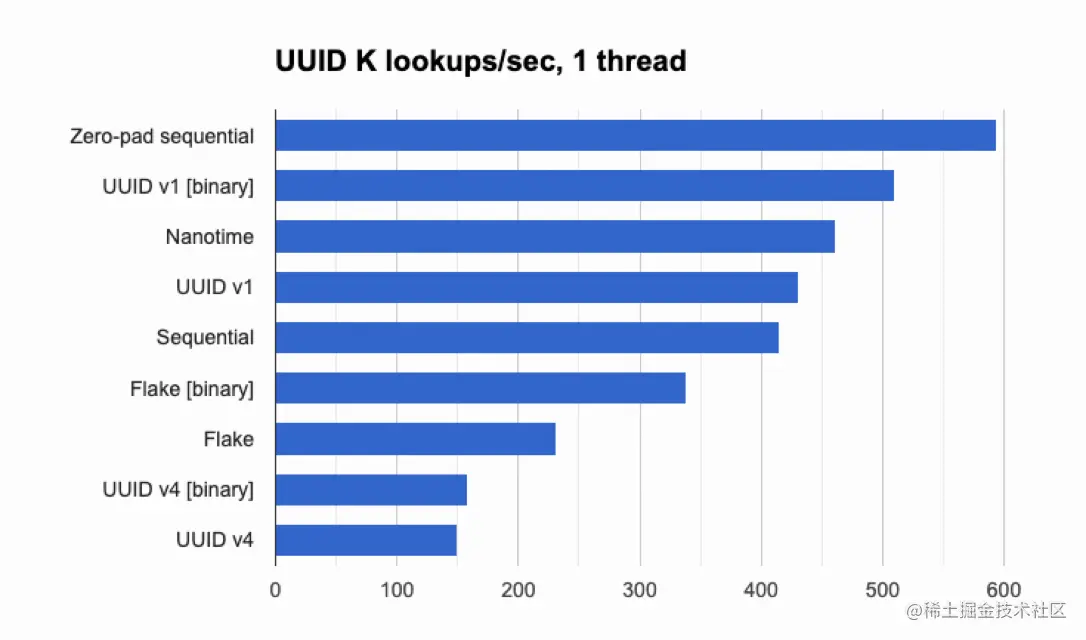

放一张各种id的对比图：
