一.Linux磁盘IO、网络IO、零拷贝详解

1、什么是I/O？

在计算机操作系统中，所谓的I/O就是输入（input）和输出（output）,也可以理解为读（read）和写（write）,针对不同的对象，I/O模式可以划分为磁盘IO模型和网络IO模型

2、IO操作本质是用户空间和内核空间的转换，规则如下：

• 内存空间分为用户空间和内核空间，也称为用户缓冲区和内核缓冲区
• 用户的应用程序不能直接操作内核空间，需要将数据从内核空间拷贝到用户空间才能使用
• 无论是read操作，还是write操作，都只能在内核空间里执行
• 磁盘IO操作、网络请求加载到内存的数据一开始都是先放到内核缓冲区的

3、IO调用步骤之读（read）操作和写（write)

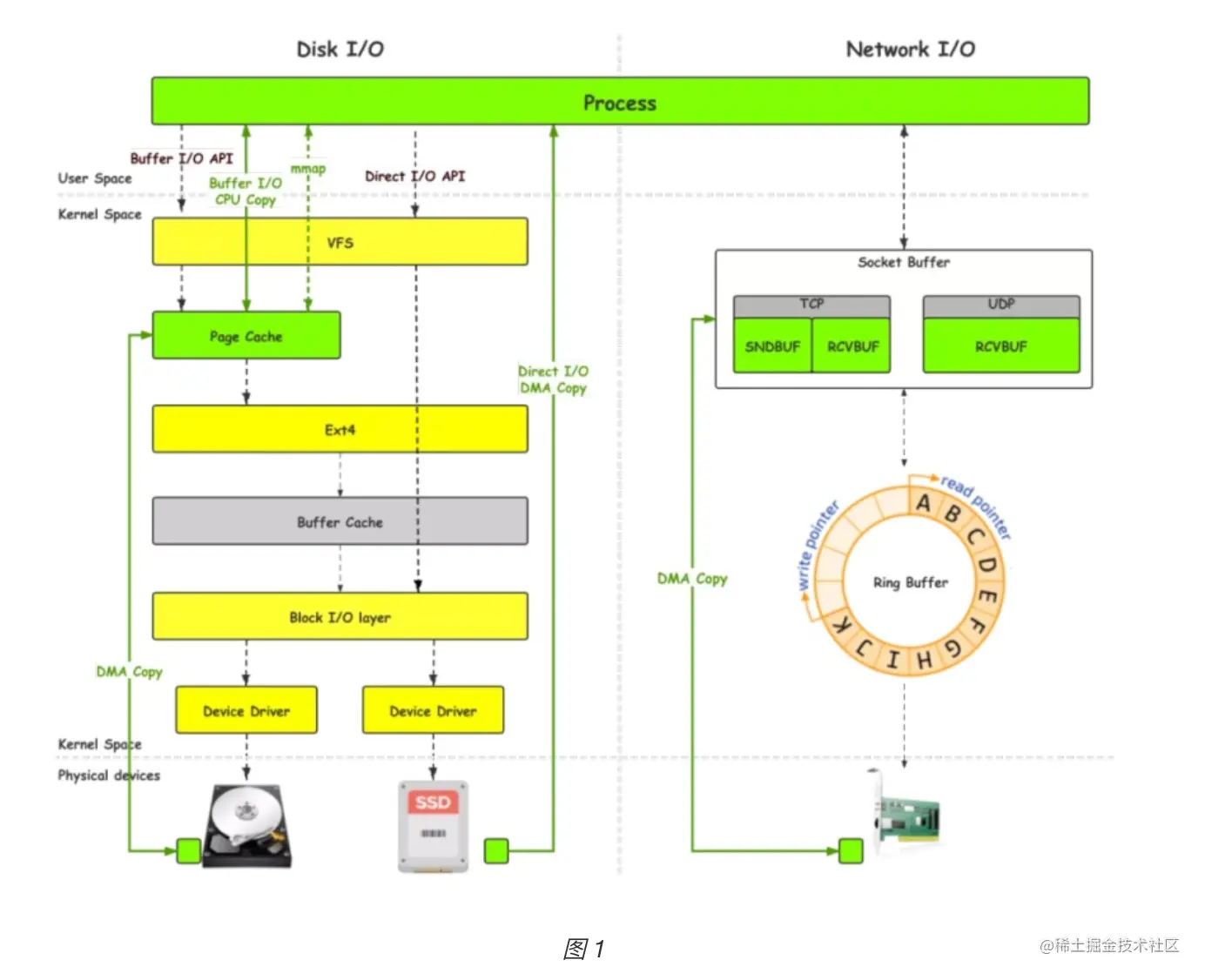

注：绿色的图型表示数据存储的位置，绿色的箭头则表示数据的复制

图1解析：

3.1、从左到右：Linux IO包含两部分，磁盘IO（Disk I/O）和网络IO（Network I/O）

3.2、从上到下：存储又被划分为三部分：用户空间（User space）、内核空间（Kerner space）及物理设备（Physical devices）

从上到下，为什么划分为三层？

Linux操作系统为了安全考虑，其内核管理了几乎所有的硬件设备，不允许用户进程直接访问。因此，逻辑上计算机被分为用户空间和内核空间（外设及其驱动是被划分在内核空间的）

运行在用户空间的进程就是用户态，运行在内核空间的进程就是内核态。用户态的进程，访问不了内核空间的数据，所以就需要由内核态的进程把数据拷贝到用户态。

4、缓存I/O（Buffered I/O）

4.1、磁盘IO（Disk I/O）:

读操作：当应用程序调用read()方法时，操作系统检查内核缓冲区是否存在需要的数据，如果存在，那么就直接把内核空间的数据copy到用户空间，供用户的应用程序使用；如果内核缓冲区没有需要的数据，则通过DMA方式从磁盘中读取数据到内核缓冲区（DMA Copy），然后把内核空间的数据copy到用户空间(Cpu Copy)（上图绿色实线部分）

  写操作：当应用程序调用write()方法时，应用程序将数据从用户空间copy到内核空间的缓冲区（如果用户空间没有相应的数据，则需要从磁盘-->内核缓冲区-->用户缓冲区依次读取），这时对用户程序来说写操作就已经完成，至于什么时候把数据再写到磁盘，由操作系统决定。操作系统将要写入磁盘的数据先保存于系统为写缓存分配的内存空间中，当保存到内存池中的数据达到一个程度时，便将数据保存在硬盘中。这样可以减少实际的磁盘操作，有效的保护磁盘免于重复的读写操作而导致的损坏，也能减少写入所需的时间。除非应用程序显式的调用了sync命令，立即把数据写入磁盘。如果应用程序没准备好写的数据，则必须先从磁盘读取数据才能执行写操作，这时会涉及到四次缓冲区的copy：

a、第一次从磁盘的缓冲区读取数据到内核缓冲区（DMA Copy）；

b、第二次从内核缓冲区复制到用户缓冲区（Cpu Copy）；

c、第三次从用户缓冲区写到内核缓冲区（Cpu Copy）；

d、第四次从内核缓冲区写到磁盘（DMA Copy）；（上图绿色实线部分双向箭头）

  磁盘IO延时：

• 寻道时间：把磁头移动到指定磁道上所经历的时间
• 旋转延时间：指定扇区移动到磁头下面所经历的时间
• 传输时间：数据的传输时间（数据读出或写入的时间）



Page cache 和Buffer cache:

Page cache也叫页缓冲或文件缓冲。是由好几个磁盘块构成，大小通常是4K，在64位系统上为8K。构成的几个磁盘块在物理磁盘上不一定连续，文件的组织单位为一页，也就是一个Page cache大小。Page cache是建立在文件系统（Ex4）之上的，因此其缓存的是逻辑数据。Buffer cache是建立在块层之上的，因此其缓存的是物理辑数据。Linux大约在2.4.10之后，Page cache与Buffer cache合并了

（所以图中Buffer cache是灰色的，为了更容易理解IO原理，黄色和灰色部分都可以不考虑了）

DMA(直接内存访问)方式:

DMA是一种与CPU共享内存总线的设备，它可以代替CPU，把数据从内存到设备之间进行拷贝。仅在传送一个或多个数据块的开始和结束时，才需CPU干预（发送DMA中断），整块数据的传送是在DMA的控制器的控制下完成的。



4.2、网络I/O（Network I/O）

  读操作：网络IO即可以从物理磁盘中读数据，也可以从socket中读数据（从网卡中获取）。当从物理磁盘中读数据的时候，其流程和磁盘IO的读操作一样。当从socket中读数据，应用程序需要等待客户端发送数据，如果客户端还没有发送数据，对应的应用程序将会被阻塞，直接客户端发送了数据，该应用程序才会被唤醒，从Socket协议栈（即网卡）中读取客户端发送的数据到内核空间（DMA copy）,然后把内核空间的数据copy到用户空间

写操作：为了简化描述，我们假设网络IO的数据从磁盘中获取，读写操作流程如下：

• 当应用程序调用read()方法时，通过DMA方式将数据从磁盘拷贝到内核缓冲区（DMA copy）；
• 由cpu控制，将内核缓冲区的数据拷贝到用户空间的缓冲区中，供应用程序使用（CPU copy）;
• 当应用程序调用write（）方法时，cpu会把用户缓冲区的数据copy到内核缓冲区的Socket Buffer中（CPU copy）；
• 最后通过DMA方式将内核空间中的Socket Buffer拷贝到Socket协议栈（即网卡设备）中传输（DMA copy）；

网络IO的延时：网络IO主要延时是由服务器响应延时 + 带宽限制 + 网络延时 + 跳转路由延时 + 本地接收延时 决定。一般为几十到几千毫秒，受环境影响较大。所以一般来说，网络IO延时要大于磁盘IO延时

缓存I/O的一致性和安全性：如果出现进程死，内核死，掉电这样事件发生。数据会丢失吗？

• 进程死：如果数据还处在application cache或clib cache的时候，数据会丢失；
• 内核死：即使进入了page cache(完成了write),如果没有进行sync操作，数据还是会丢失；
• 掉电：进行了sync，数据就一定写入了磁盘了吗？答案是：不一定；
• 注意到图1中，磁盘旁边的绿色图型了吗？它表示的是磁盘上的缓存。写数据达到一个程度时才真正写入磁盘

缓存I/O的缺点：在缓存I/O机制中，DMA方式可以将数据直接从磁盘读到页缓存中，或者将数据从页缓存直接写回到磁盘上，而不能直接在应用程序地址空间和磁盘之间进行数据传输。这样的话，数据 在传输过程中需要在应用程序地址空间和页缓存之间进行多次数据拷贝操作，这些数据拷贝操作所带来的CPU以及内存开销是非常大的。对于某些特殊的应用程序来说，避开操作系统内核缓冲区，而直接在应用程序地址空间和磁盘之间传输数据，会比使用操作系统内核缓冲区获取更好的性能，因此引入"Direct I/O"。



5、直接I/O（Direct I/O）

凡是通过直接 I/O 方式进行数据传输，数据均直接在用户地址空间的缓冲区和磁盘之间直接进行传输，完全不需要页缓存的支持。

进程在打开文件的时候设置对文件的访问模式为 O_DIRECT ，这样就等于告诉操作系统进程在接下来使用 read() 或者 write() 系统调用去读写文件的时候使用的是直接 I/O 方式，所传输的数据均不经过操作系统内核缓存空间。

直接I/O优点：减少操作系统缓冲区和用户地址空间的拷贝次数。降低CPU开销和内存带宽 。对于某些应用程序来说简单是福音，将会大大提高性能。

直接I/O缺点：直接 I/O 并不总能让人如意。直接 I/O 的开销也很大，应用程序没有控制好读写，将会导致磁盘读写的效率低下。磁盘的读写是通过磁头的切换到不同的磁道上读取和写入数据，如果需要写入数据在磁盘位置相隔比较远，就会导致寻道的时间大大增加，写入读取的效率大大降低。

Direct I/O 本质是 DMA 设备把数据从用户空间拷贝到设备,或是从设备拷贝到用户空间。



6、mmap

mmap 本质是内存共享机制，它把 page cache 地址空间映射到用户空间，换句话说，mmap 是一种特殊的 Buffered I/O

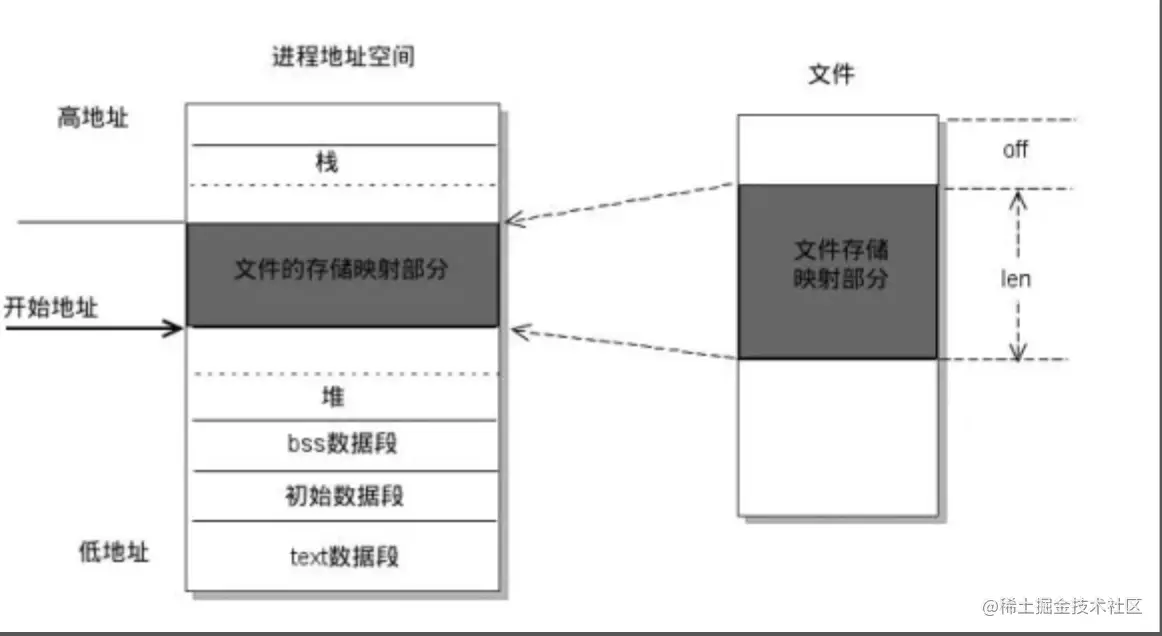

offset 是文件中映射的起始位置，length 是映射的长度。

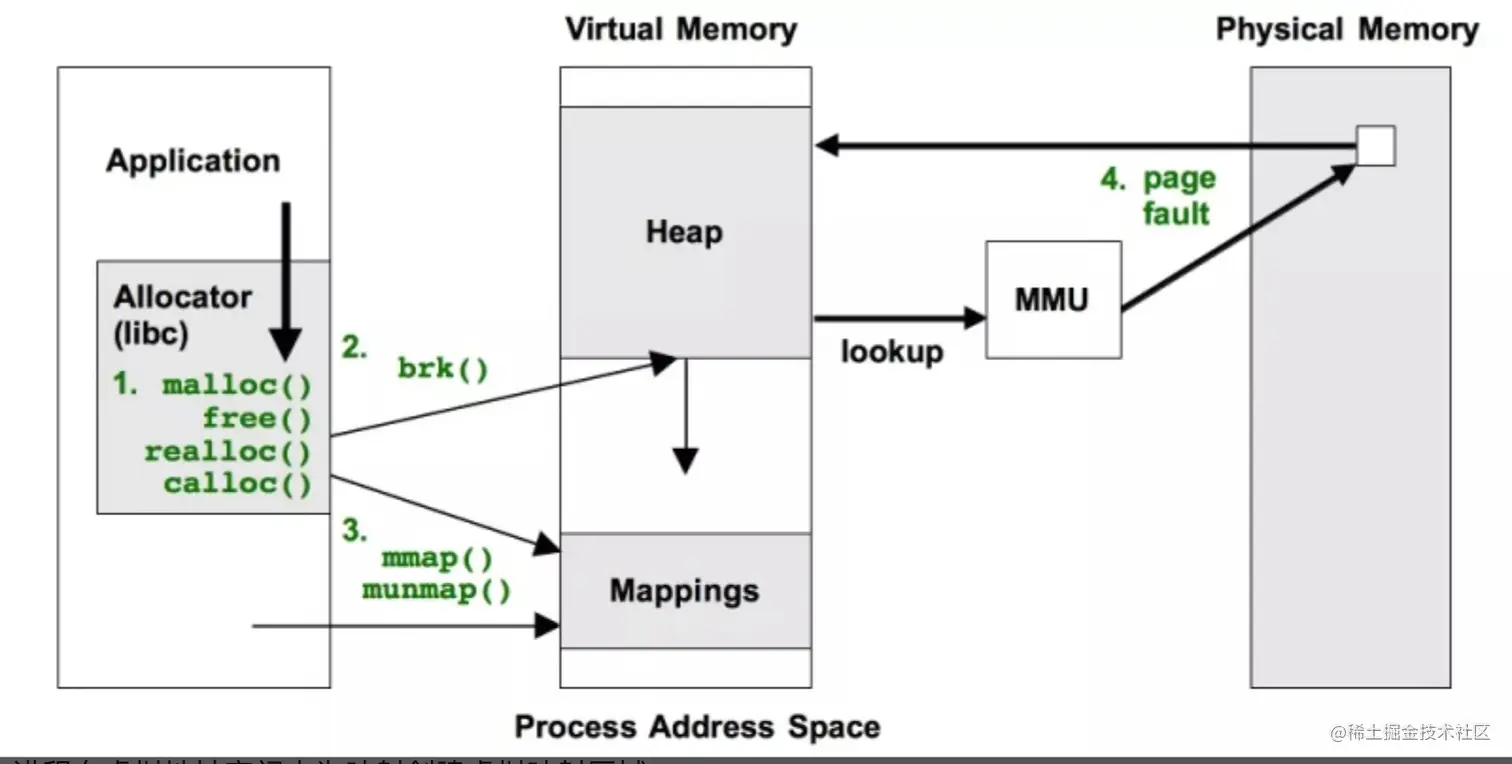

mmap内存映射原理：

mmap 内存映射过程：

• • 进程在虚拟地址空间中为映射创建虚拟映射区域。
  • 内核把文件物理地址和进程虚拟地址进行映射。
  • 进程发起对这片映射空间的访问，引发缺页异常，实现文件内容到物理内存（主存）的拷贝。
  • 换句话说，在调用 mmap 后，只是在进程的虚拟空间中分配了一段空间，真实的物理地址还不会分配的。
  • 当进程第一次访问这段空间（当作内存一样），CPU 陷入 OS 内核执行异常处理。然后异常处理会在这个时间分配物理内存，并用文件的内容填充这片内存，然后才返回进程的上下文，这时进程才会感知到这片内存里有数据。



mmap本质：

mmap 本质是内存共享机制，它把 page cache 地址空间映射到用户空间，换句话说，mmap 是一种特殊的 Buffered I/O。

因为底层有 CPU 的 MMU 支持，自然会转换到物理区域，对于进程而言是无感知。所以，磁盘数据加载到 page cache 后，用户进 程可以通过指针操作直接读写 page cache，不再需要系统调用和内存拷贝。

因此，offset 必须是按 page size 对齐的（不对齐的话就会映射失败）。

mmap 映射区域大小必须是物理页大小（page size）的整倍数（32 位系统中通常是 4k）。length 对齐是靠内核来保证的，比如文件长度是 10KB，你映射了 5KB，那么内核会将其扩充到 8KB。

二 .什么是零拷贝

1.是什么？
零拷贝是指cpu不参与数据在内存间的复制。
2.有哪些好处？
减少上下文切换，避免cpu数据拷贝带来的负载。
3.怎么实现？
DMA,mmap+write，sendfile,sendfile+DMA gather copy

零拷贝是指计算机执行IO操作时，CPU不需要将数据从一个存储区域复制到另一个存储区域，进而减少上下文切换以及CPU的拷贝时间。它是一种IO操作优化技术。

传统IO的执行流程 比如想实现一个下载功能，服务端的任务就是：将服务器主机磁盘中的文件从已连接的socket中发出去，关键代码如下

while((n = read(diskfd, buf, BUF_SIZE)) > 0) write(sockfd, buf , n); 1 2 传统的IO流程包括read以及write的过程 read:将数据从磁盘读取到内核缓存区中，在拷贝到用户缓冲区 write:先将数据写入到socket缓冲区中，最后写入网卡设备

流程图如下

1.应用程序调用read函数，向操作系统发起IO调用，上下文从用户态切换至内核态 2.DMA控制器把数据从磁盘中读取到内核缓冲区 3.CPU把内核缓冲区数据拷贝到用户应用缓冲区，上下文从内核态切换至用户态，此时read函数返回 4.用户应用进程通过write函数，发起IO调用，上下文从用户态切换至内核态 5.CPU将缓冲区的数据拷贝到socket缓冲区 6.DMA控制器将数据从socket缓冲区拷贝到网卡设备，上下文从内核态切换至用户态，此时write函数返回

从流程图中可以看出传统的IO流程包括4次上下文的切换，4次拷贝数据(两次CPU拷贝以及两次DMA拷贝)

前置知识 内核空间和用户空间 我们电脑上跑着的应用程序，其实是需要经过操作系统，才能做一些特殊操作，如磁盘文件读写、内存的读写等等。因为这些都是比较危险的操作，不可以由应用程序乱来，只能交给底层操作系统来。

因此，操作系统为每个进程都分配了内存空间，一部分是用户空间，一部分是内核空间。内核空间是操作系统内核访问的区域，是受保护的内存空间，而用户空间是用户应用程序访问的内存区域。 以32位操作系统为例，它会为每一个进程都分配了4G(2的32次方)的内存空间。

内核空间：主要提供进程调度、内存分配、连接硬件资源等功能 用户空间：提供给各个程序进程的空间，它不具有访问内核空间资源的权限，如果应用程序需要使用到内核空间的资源，则需要通过系统调用来完成。进程从用户空间切换到内核空间，完成相关操作后，再从内核空间切换回用户空间。

用户态和内核态 如果进程运行于内核空间，被称为进程的内核态。 如果进程运行于用户空间，被称为进程的用户态。

什么是上下文切换 什么是上下文

CPU 寄存器，是CPU内置的容量小、但速度极快的内存。而程序计数器，则是用来存储 CPU 正在执行的指令位置、或者即将执行的下一条指令位置。它们都是 CPU 在运行任何任务前，必须的依赖环境，因此叫做CPU上下文。

什么是上下文切换

它是指，先把前一个任务的CPU上下文（也就是CPU寄存器和程序计数器）保存起来，然后加载新任务的上下文到这些寄存器和程序计数器，最后再跳转到程序计数器所指的新位置，运行新任务。

一般我们说的上下文切换，就是指内核（操作系统的核心）在CPU上对进程或者线程进行切换。进程从用户态到内核态的转变，需要通过系统调用来完成。系统调用的过程，会发生CPU上下文的切换。

虚拟内存 现代操作系统使用虚拟内存，即虚拟地址取代物理地址，使用虚拟内存可以有2个好处：

1.虚拟内存空间可以远远大于物理内存空间 2.多个虚拟内存可以指向同一个物理地址 正是多个虚拟内存可以指向同一个物理地址，可以把内核空间和用户空间的虚拟地址映射到同一个物理地址，这样的话，就可以减少IO的数据拷贝次数，示意图如下

DMA技术 DMA，英文全称是Direct Memory Access，即直接内存访问。DMA本质上是一块主板上独立的芯片，允许外设设备和内存存储器之间直接进行IO数据传输，其过程不需要CPU的参与。

简单的说它就是帮住CPU转发一下IO请求以及拷贝数据，那为什么需要它呢？其实主要是效率问题。它帮忙CPU做事情，这时候，CPU就可以闲下来去做别的事情，提高了CPU的利用效率。大白话解释就是，CPU老哥太忙太累啦，所以他找了个小弟（名叫DMA） ，替他完成一部分的拷贝工作，这样CPU老哥就能着手去做其他事情。

下面看下DMA具体是做了哪些工作

1.用户应用程序调read函数，向操作系统发起IO调用，进入阻塞状态等待数据返回 2.CPU接到指令后，对DMA控制器发起指令调度 3.DMA收到请求后，将请求发送给磁盘 4.磁盘将数据放入磁盘控制缓冲区并通知DMA 5.DMA将数据从磁盘控制器缓冲区拷贝到内核缓冲区 6.DMA向CPU发送数据读完的信号，CPU负责将数据从内核缓冲区拷贝到用户缓冲区 7.用户应用进程由内核态切回用户态，解除阻塞状态

如何实现零拷贝

零拷贝并不是没有拷贝数据，而是减少用户态、内核态的切换次数以及CPU拷贝次数；实现零拷贝主要有三种方式分别是 1.mmap + write 2.sendfile 3.带有DMA收集拷贝功能的sendfile

mmap

mmap的函数原型如下

void *mmap(void *addr, size_t length, int prot, int flags, int fd, off_t offset); 1 addr:指定映射的虚拟内存地址 length:映射的长度 prot:映射内存的保护模式 flags:指定映射的类型 fd:进行映射的文件句柄 offset:文件偏移量

前面一小节，我们介绍了虚拟内存，可以把内核空间和用户空间的虚拟地址映射到同一个物理地址，从而减少数据拷贝次数！mmap就是用了虚拟内存这个特点，它将内核中的读缓冲区与用户空间的缓冲区进行映射，所有的IO都在内核中完成。mmap+write实现的零拷贝流程如下：

1.用户进程通过调用mmap方法向操作系统内核发起IO调用，上下文从用户态切换至内核态 2.CPU利用DMA控制器，将数据从硬盘拷贝到内核缓冲区 3.上下文从内核态切换回用户态，mmap方法返回 4.用户进程通过调用write方法向操作系统内核再次发起IO调用，上下文从用户态切换至内核态 5.CPU将内核缓冲区的数据拷贝到socket缓冲区 6.CPU利用DMA控制器，将数据从socket缓冲器拷贝到网卡，上下文从内核态切换至用户态，write方法返回

可以发现，mmap+write实现的零拷贝其中发生了4次上线文切换以及3次拷贝(2次DMA拷贝+1次cpu拷贝)

*优点：mmap将内存copy从两次减少到一次。 *不足：不过仍存在小文件浪费空间的问题，因为内存映射要对齐页边界。

sendfile

减少两次上下文切换，数据对用户不可见。 用户进程通过调用sendfile()发起系统调用-》上下文切换-》DMA传输数据到内核读缓冲区-》CPUcopy到网络缓冲区->DMA将数据发到网卡-》上下文切换 问题。

可以发现，sendfile实现的零拷贝仅仅发生了2次上下文切换以及3次拷贝(2次DMA拷贝+1次CPU拷贝)

优点：减少上下文切换，仍有一次CPU拷贝 不足：用户不能修改数据，单纯完成传输

sendfile +DMA scatter/gather实现的零拷贝

引入DMA gather操作，将内核空间的读缓冲区的数据描述信息，如内存地址，偏移量，记录到内核网络缓冲区。DMA通过内存地址偏移量，批量地从内核读缓冲区拷贝数据到网卡，省略了仅有的一次CPU拷贝。 最终发生了两次上下文切换+0次CPU拷贝+2次DMA拷贝。 不足：1.需要硬件支持，2.不能操作数据，3.只适用从文件拷贝到socket

可以发现sendfile + DMA scatter/gather实现的零拷贝发生了2次上下文切换以及2次数据拷贝，这就是真正的零拷贝技术，全程没有通过CPU来搬运数据，所有的数据都是通过DMA进行传输的。

JAVA中NIO实现 一， MappedByteBuffer

MappedByteBuffer 是NIO基于内存映射实现零拷贝的方法。 Channel相当于内核缓冲区，Buffer相当于用户缓冲区。 FileChannel 的map方法可以把一个文件映射为内存文件。

二，FileChannel FileChannel定义了transferFrom(),transferTo(). transferTo()为例，优先使用sendfile+DMA gather 实现零拷贝 其次是使用map映射，如果还不满足则改用传统IO

各种典型应用采用的什么方案？ Netty使用的是FileChannel的transferTo()方法，通过 DefaultFileRegion 类进行包装。 RocketMQ使用的是mmap() Kafka使用sendfile 可以利用DMA，消耗CPU少，效率高。小文件传输只是用BIO,效率低于mmap();

三、Linux五大网络IO模型

阻塞和非阻塞

阻塞IO，指的是需要内核IO操作彻底完成后，才返回到用户空间执行用户的操作。阻塞指的是用户空间程序的执行状态。传统的IO模型都是同步阻塞IO。

同步与异步

同步IO，是一种用户空间与内核空间的IO发起方式。同步IO是指用户空间的线程使主动发起IO请求的一方，内核空间是被动接受方。异步IO则反过来，是指系统内核是主动发起IO请求的一方，用户空间的线程是被动接受方。

\

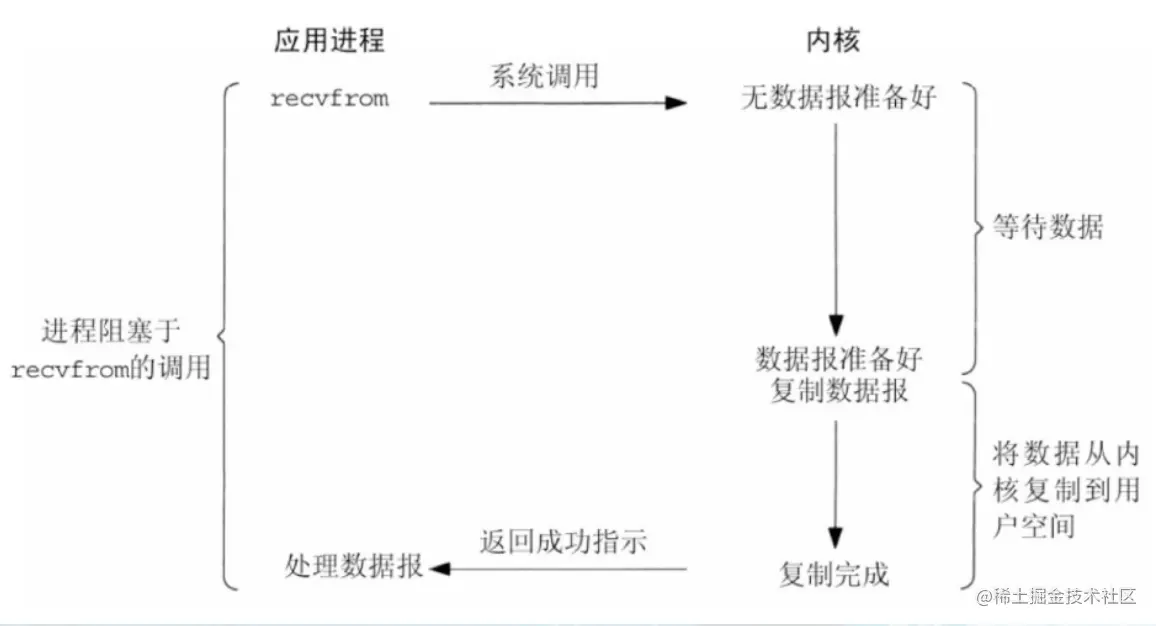

1.BIO：阻塞模式IO

举个例子：
一个人去 商店买一把菜刀，
他到商店问老板有没有菜刀（发起系统调用）
如果有（表示在内核缓冲区有需要的数据）
老板直接把菜刀给买家（从内核缓冲区拷贝到用户缓冲区）
这个过程买家一直在等待


如果没有，商店老板会向工厂下订单（IO操作，等待数据准备好）
工厂把菜刀运给老板（进入到内核缓冲区）
老板把菜刀给买家（从内核缓冲区拷贝到用户缓冲区）
这个过程买家一直在等待
是同步io

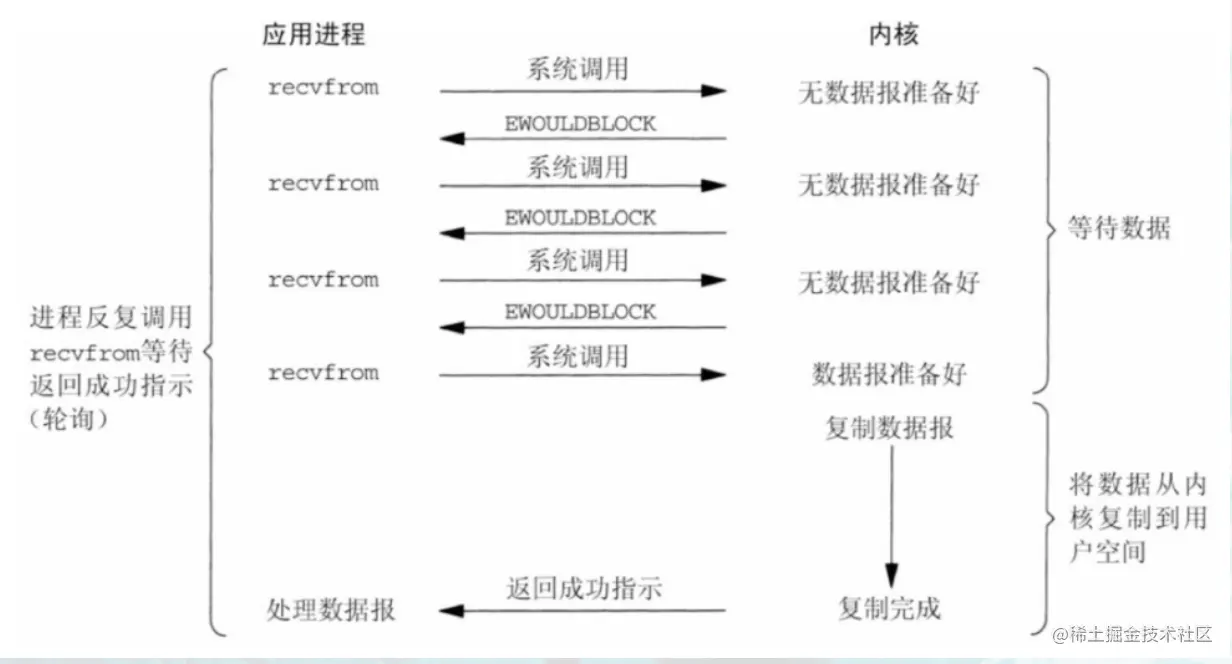

2.NIO：非阻塞模式IO

用户进程发起请求，如果数据没有准备好，那么立刻告知用户进程未准备好；此时用户进程可选择继续发起请求、或者先去做其他事情，稍后再回来继续发请求，直到被告知数据准备完毕，可以开始接收为止； 数据会由用户进程完成拷贝

举个例子：
一个人去 商店买一把菜刀，
他到商店问老板有没有菜刀（发起系统调用）
老板说没有，在向工厂进货（返回状态）
买家去别地方玩了会，又回来问，菜刀到了么（发起系统调用）
老板说还没有（返回状态）
买家又去玩了会（不断轮询）
最后一次再问，菜刀有了（数据准备好了）
老板把菜刀递给买家（从内核缓冲区拷贝到用户缓冲区）


整个过程轮询+等待：轮询时没有等待，可以做其他事，从内核缓冲区拷贝到用户缓冲区需要等待
是同步io

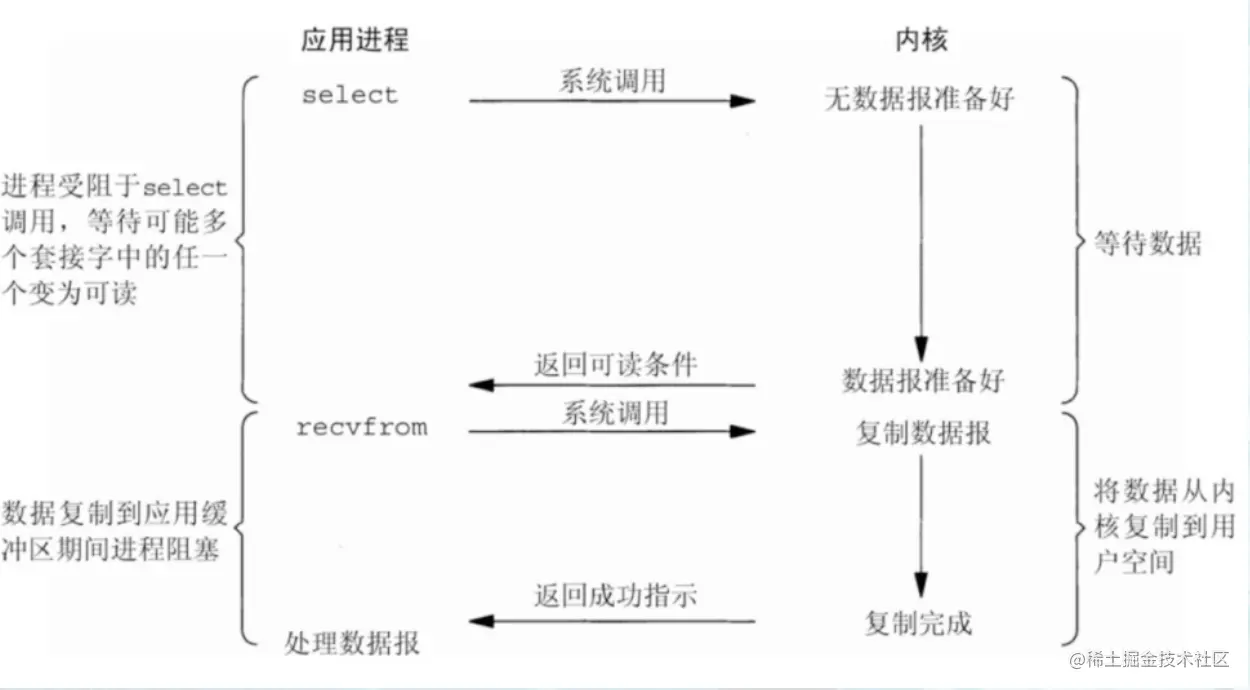

3.I/O多路复用模型

类似BIO，只不过找了一个代理，来挂起等待，并能同时监听多个请求； 数据会由用户进程完成拷贝

举个例子：多个人去 一个商店买菜刀，
多个人给老板打电话，说我要买菜刀（发起系统调用）
老板把每个人都记录下来（放到select中）
老板去工厂进货（IO操作）
有货了，再挨个通知买到的人，来取刀（通知/返回可读条件）
买家来到商店等待，老板把到给买家（从内核缓冲区拷贝到用户缓冲区）


多路复用：老板可以同时接受很多请求（select模型最大1024个，epoll模型），
但是老板把到给买家这个过程，还需要等待，
是同步io



select本质也是轮询最多可以监听1024个，而epoll模型是事件驱动，好了会主动告诉你

-select：小明，你写好了么？小红你写好了么?.......

-epoll：同学写好了，举手告诉老师来检查（nginx、tornado用的是epoll）windows平台不支持epoll，用的是select

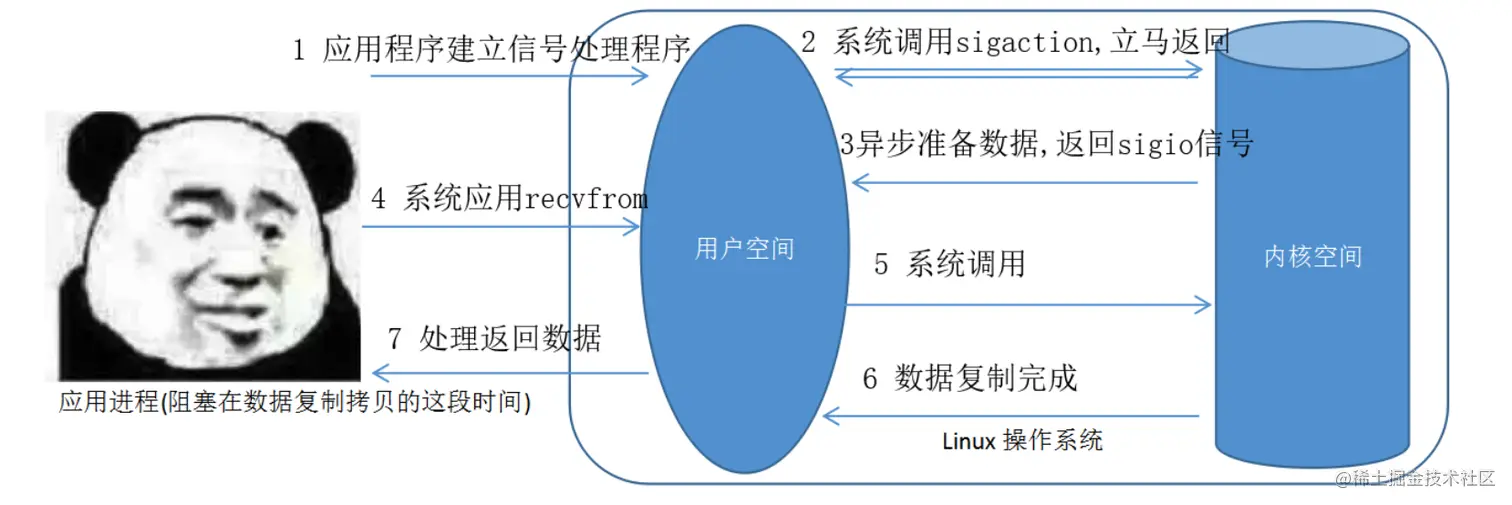

4.信号驱动IO

事先发出一个请求，当有数据后会返回一个标识回调，这时你可以去请求数据（不是轮询请求，而是收到返回标识后请求）。好比银行排号，当叫到你的时候，你就可以去处理业务了(复制数据时阻塞)。

信号驱动IO，调用sigaltion系统调用，当内核中IO数据就绪时以SIGIO信号通知请求进程，请求进程再把数据从内核读入到用户空间，这一步是阻塞的。

5.异步IO--AIO

发起请求立刻得到回复，不用挂起等待； 数据会由内核进程主动完成拷贝，目前不成熟

举个例子：还是买菜刀
现在是网上下单到商店（系统调用）
商店确认（返回）
商店去进货（io操作）
商店收到货把货发个卖家（从内核缓冲区拷贝到用户缓冲区）
买家收到货（指定信号）


整个过程无等待
异步io



总结：

• 同步I/O与异步I/O判断依据是，是否会导致用户进程阻塞
• BIO中socket直接阻塞等待（用户进程主动等待，并在拷贝时也等待）
• NIO中将数据从内核空间拷贝到用户空间时阻塞（用户进程主动询问，并在拷贝时等待）
• IO Multiplexing中select等函数为阻塞、拷贝数据时也阻塞（用户进程主动等待，并在拷贝时也等待）
• AIO中从始至终用户进程都没有阻塞（用户进程是被动的）

5种IO模型：

[1] blocking IO - 阻塞IO
[2] nonblocking IO - 非阻塞IO
[3] IO multiplexing - IO多路复用
[4] signal driven IO - 信号驱动IO
[5] asynchronous IO - 异步IO

其中前面4种IO都可以归类为synchronous IO - 同步IO

select、poll、epoll

提到select、poll、epoll相信大家都耳熟能详了，三个都是IO多路复用的机制，可以监视多个描述符的读/写等事件，一旦某个描述符就绪（一般是读或者写事件发生了），就能够将发生的事件通知给关心的应用程序去处理该事件。本质上，select、poll、epoll本质上都是同步I/O，

\	select	poll	epoll
操作方式	遍历	遍历	回调
底层实现	数组	链表	哈希表
IO效率	每次调用都进行线性遍历，时间复杂度为O(n)	每次调用都进行线性遍历，时间复杂度为O(n)	事件通知方式，每当fd就绪，系统注册的回调函数就会被调用，将就绪fd放到rdllist里面。时间复杂度O(1)
最大连接数	1024（x86）或 2048（x64）	无上限	无上限
fd拷贝	每次调用select，都需要把fd集合从用户态拷贝到内核态	每次调用poll，都需要把fd集合从用户态拷贝到内核态	调用epoll_ctl时拷贝进内核并保存，之后每次epoll_wait不拷贝

传统select/poll的另一个致命弱点就是当你拥有一个很大的socket集合，由于网络得延时，使得任一时间只有部分的socket是"活跃" 的，而select/poll每次调用都会线性扫描全部的集合，导致效率呈现线性下降。

但是epoll不存在这个问题，它只会对"活跃"的socket进 行操作---这是因为在内核实现中epoll是根据每个fd上面的callback函数实现的。于是，只有"活跃"的socket才会主动去调用 callback函数，其他idle状态的socket则不会，在这点上，epoll实现了一个 "伪"AIO，因为这时候推动力在os内核。 处。
