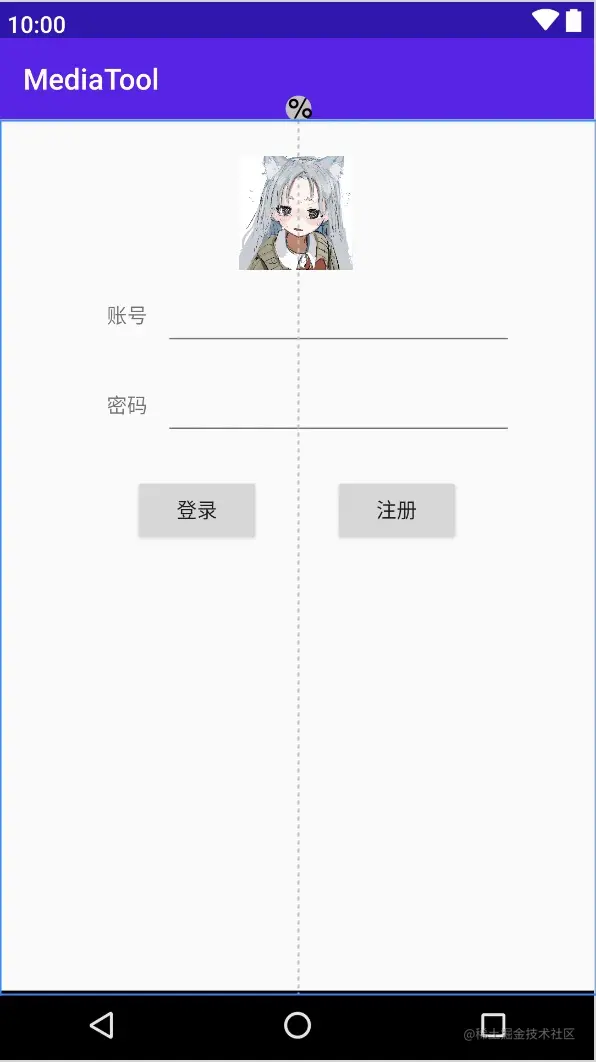

一、测试效果图：
二、技术点
1、存在原因：

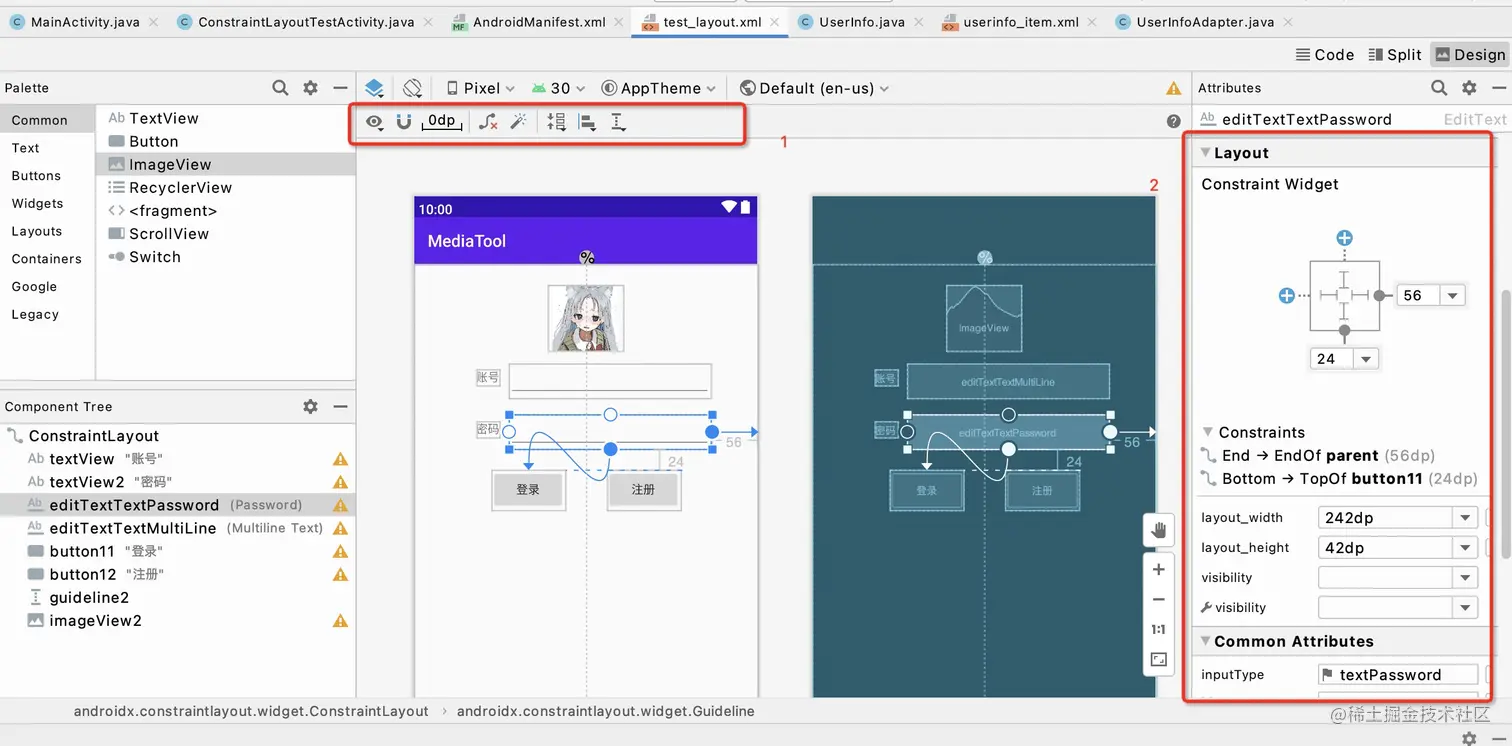

常见的布局有FrameLayout、LinearLayout、AbsoluteLayout、RelativeLayout、TableLayout，这些布局使用起来，对于简单布局的界面，可以很迅速实现目标效果。但对于页面内容比较复杂的，层级比较多的页面，虽然也可以实现，但如果想在Android Studio 可视化界面中实现的话，比较不好操作了。基于这个背景，就出现了ConstraintLayout。Android操作界面见图中标注的红框1、2区域。
2、操作示例
2.1 基本使用示例

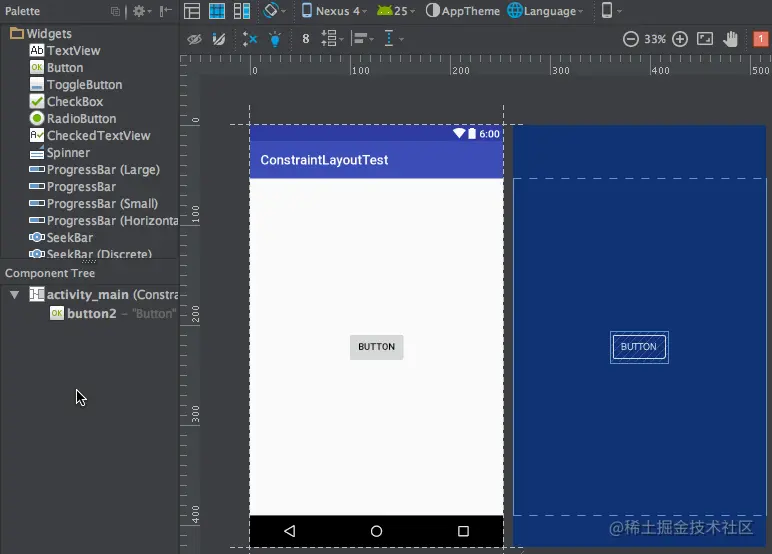

A 拖动一个按钮进入布局控件中，比如一个Button,与其他布局添加按钮一致，拖进去即可； B 默认控件是不会添加任何任何约束的，控件默认位置在约束布局页面是在左上角展示。想要添加约束，可以点击按钮控件，在控件的上下左右会看到各有一个圆圈，这圆圈就是用来添加约束的。空心圆表示未添加约束，实心圆表示已存在约束。

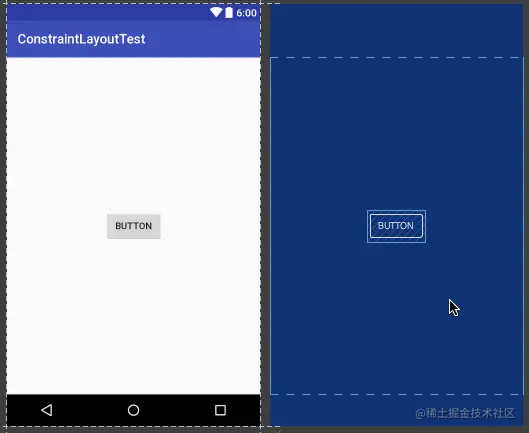

C.鼠标挪到约束点【约束圆圈】，按住鼠标左键拖动，拖动到目标约束位置，比如设置按钮贴到页面的左下角，如下图操作即可。：[图片来源：blog.csdn.net/guolin_blog… ]
D.如果想在一个按钮的正下方一定距离添加一个按钮，可以参考下图操作

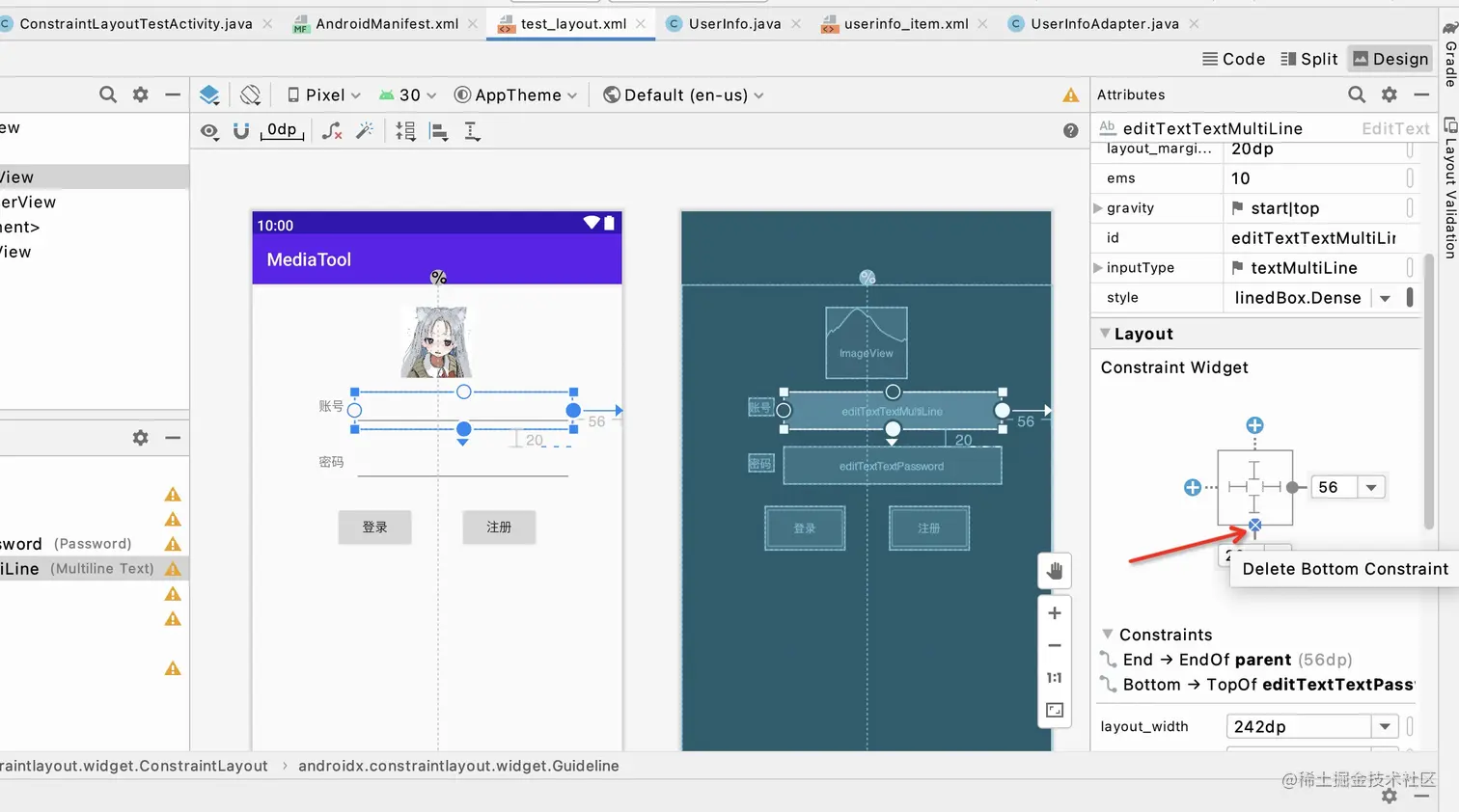

E.如果想删除某个约束，可以选中该约束，右键，选择“Delete”即可。 当然也可以在布局属性视图中点击"x"也可以。
2.2 透视试图介绍
2.3 辅助线 Guidelines
2.4 自动添加约束
自动添加约束的方式主要有两种，一种叫Autoconnect，一种叫Inference，我们先来看第一种。
