Flutter事件之HitTest

palpitation97
1,112 阅读4分钟

HitTest源头

GestureBinding._handlePointerEventImmediately在收到触点信息时调用，进行hitTest的情况有三种：

  • PointerDownEvent——该触点是按下事件（通过手指按下触发）
  • PointerSignalEvent——该触点是鼠标滚轮事件（通过鼠标滚轮触发）
  • PointerHoverEvent——该触点是悬浮事件（在电脑上用触摸板触发）
void _handlePointerEventImmediately(PointerEvent event) {
  HitTestResult? hitTestResult;
  if (event is PointerDownEvent || event is PointerSignalEvent || event is PointerHoverEvent) {
    assert(!_hitTests.containsKey(event.pointer));
    hitTestResult = HitTestResult();
    hitTest(hitTestResult, event.position);
    if (event is PointerDownEvent) {
      _hitTests[event.pointer] = hitTestResult;
    }
    assert(() {
      if (debugPrintHitTestResults)
        debugPrint('$event: $hitTestResult');
      return true;
    }());
  }
  ...
}

hitTest的一些类


HitTestable

抽象类

/// An object that can hit-test pointers.
abstract class HitTestable {
  HitTestable._();
  void hitTest(HitTestResult result, Offset position);
}

实现了HitTestable的类都具有hitTest（命中测试）的能力；

hitTestDispatcher

抽象类

/// An object that can dispatch events.
abstract class HitTestDispatcher {
  HitTestDispatcher._();
  void dispatchEvent(PointerEvent event, HitTestResult result);
}

实现了hitTestDispatcher的类都具有dispatchEvent（分发事件）的能力

HitTestTarget

抽象类

/// An object that can handle events.
abstract class HitTestTarget {
  HitTestTarget._();
  void handleEvent(PointerEvent event, HitTestEntry entry);
}

实现了HitTestTarget类都具有handleEvent（接受处理事件）的能力

HitTestEntry和HitTestResult

HitTestEntry是命中测试采集的数据，如果被命中，会讲被命中的目标用HitTestEntry包裹； HitTestResult是命中测试的结果，内部维护着变量_path，_path是一个数组，用来存储被命中的目标，内部元素是HitTestEntry，

实现了这些功能的类

GestureBinding中实现了HitTestable、hitTestDispatcher、HitTestTarget，因此它具备了命中测试、分发事件、处理事件的能力；

RendererBinding中使用on关键字继承了HitTestable，也具备了命中测试的能力

RendererBinding是渲染树和engine的胶水类，内部的renderView即是渲染树的根节点，hitTest的最开始也是从这里开始的

RenderObject实现了HitTestTarget，因此它具备了处理事件的能力；

RenderBox虽然没有实现HitTestable，但在该基类有hitTest方法，说明它一样具备命中测试的的能力。

Flutter中几乎所有的渲染实体都直接或间接继承自RenderBox，而RenderBox又集成自RenderObject

GestureBinding

GestureBinding是一个mixin class，它并不是一个实体类，所以一定有个类混入了它， 在程序启动入口runApp()我们可以找到答案，

void runApp(Widget app) {
  WidgetsFlutterBinding.ensureInitialized()
    ..scheduleAttachRootWidget(app)
    ..scheduleWarmUpFrame();
}

class WidgetsFlutterBinding extends BindingBase with GestureBinding, SchedulerBinding, ServicesBinding, PaintingBinding, SemanticsBinding, RendererBinding, WidgetsBinding

因此WidgetsFlutterBinding是它的主类；在通过_handlePointerEventImmediately方法开始命中测试时，会首先进入到RendererBinding.hitTest方法，为什么首先会进入这里呢，因为多个mixin类存在相同方法时，后面混入的会覆盖前面的，而RendererBinding混入的时机比GestureBinding晚。而在最后又通过super.hitTest(result, position);回调到GetureBinding.hitTest；

##RendererBinding.hitTest##
@override
void hitTest(HitTestResult result, Offset position) {
  assert(renderView != null);
  assert(result != null);
  assert(position != null);
  renderView.hitTest(result, position: position);
  super.hitTest(result, position);
}

##GetureBinding.hitTest##
void hitTest(HitTestResult result, Offset position) {
  result.add(HitTestEntry(this));
}

HitTest传递链

上面说了，首先会进入到RendererBinding.hitTest方法内，然后开始调用renderView.hitTest（renderView是渲染树的最根节点），然后顺着渲染树的节点一直向下传递，在叶子节点开始返回结果，所以hitTest的执行顺序是从根节点到叶子节点，而得到的结果正好相反，叶子节点->根节点；

##RenderView.hitTest##
bool hitTest(HitTestResult result, { required Offset position }) {
  if (child != null)
    child!.hitTest(BoxHitTestResult.wrap(result), position: position);
  result.add(HitTestEntry(this));
  return true;
}

在最后会把GetureBinding也加入到命中测试列表

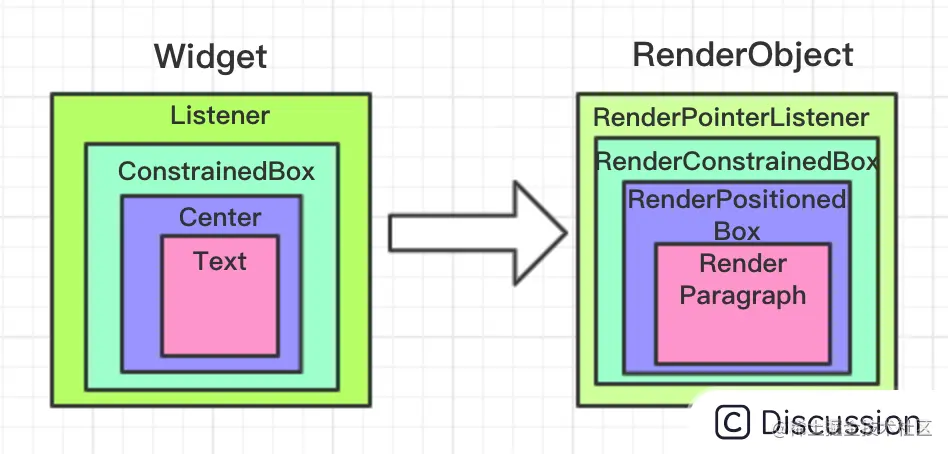

左边是一个Widget层级，右侧是对应的RenderObject image.png 该图来源

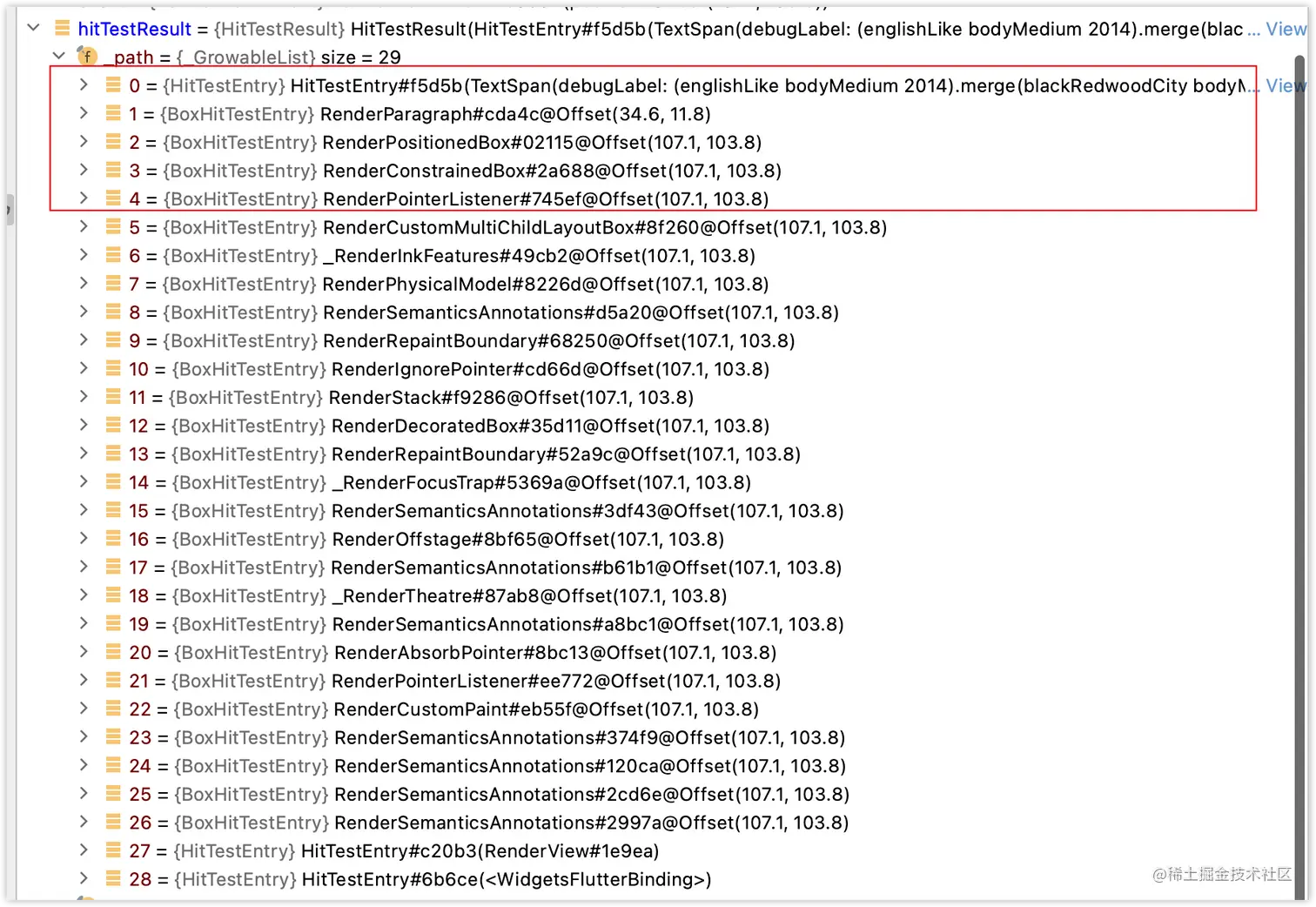

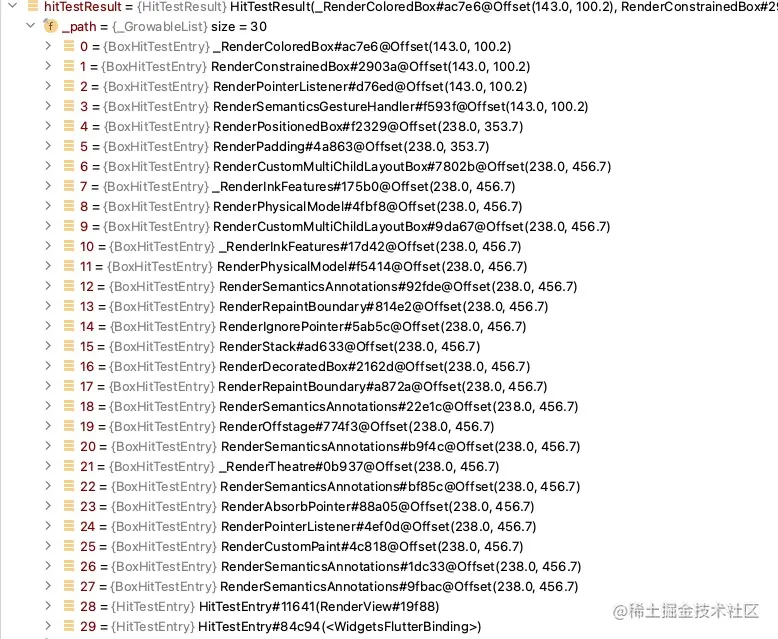

生成的hitTest列表如下⬇️： image.png

这里注意的是TextSpan并没有RenderObject，并且他也没有hitTest的能力，但是它是依托于RenderParagraph的，所以它会在RenderParagraph.hitTestChildren被加入列表中；

@override
bool hitTestChildren(BoxHitTestResult result, { required Offset position }) {
  // Hit test text spans.
  bool hitText = false;
  final TextPosition textPosition = _textPainter.getPositionForOffset(position);
  final InlineSpan? span = _textPainter.text!.getSpanForPosition(textPosition);
  if (span != null && span is HitTestTarget) {
    result.add(HitTestEntry(span as HitTestTarget));
    hitText = true;
  }
  ...
}


这样就得到了一个由叶子节点到根节点的命中列表。

注意： 能加入到hitTest列表的节点不一定有hitTest能力，但是一定需要拥有handleEvent（处理事件）的能力

HitTest规则

在RenderBox基类中hitTest()方法的规则是：如果命中孩子或者命中自己即表示被命中，会加入到命中测试列表，返回true；然后它的hitTestChildren和hitTestSelf方法直接返回flase，所以子类可以实现这几个方法自定义命中规则； 下面看下RenderDecoratedBox：

RenderDecoratedBox

BoxDecoration对应的RenderObject是RenderDecoratedBox，它是一个装饰器，用来给对象添加圆角，背景图、颜色等等；

由于RenderDecoratedBox没有实现hitTest方法，所以会进入它的父类RenderBox.hitTest方法，随后进入RenderDecoratedBox.hitTestSelf；

RenderDecoratedBox.hitTestSelf是极其简单的，只是调用了_decoration.hitTest，它是直接返回true，然后命中成功，将自己添加到命中列表

@override
bool hitTestSelf(Offset position) {
  return _decoration.hitTest(size, position, textDirection: configuration.textDirection);
}

HitTestBehavior的作用

behavior表示命中测试过程中的表现策略。它是一个枚举，提供了三个值，分别是：

  • HitTestBehavior.deferToChild：默认模式，表示是否命中取决于它的child是否被命中
  • HitTestBehavior.opaque：Listener的child可以被响应，可以被命中，会阻止事件穿透
  • HitTestBehavior.translucent：Listener的child可以被响应，不可以被命中，会阻止事件穿透
@override
bool hitTest(BoxHitTestResult result, { required Offset position }) {
  bool hitTarget = false;
  if (size.contains(position)) {
    hitTarget = hitTestChildren(result, position: position) || hitTestSelf(position);
    if (hitTarget || behavior == HitTestBehavior.translucent)
      result.add(BoxHitTestEntry(this, position));
  }
  return hitTarget;
}

@override
bool hitTestSelf(Offset position) => behavior == HitTestBehavior.opaque;
