分页（一）

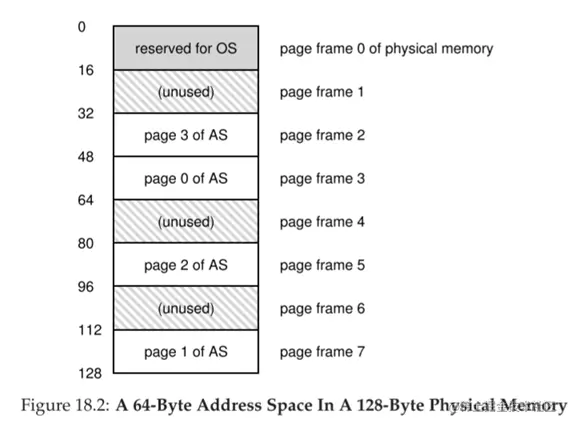

segmentation方法是将空余空间分为variable-sized即可变大小的块，也由此带来了fragmentation的问题。我们介绍一种新的基于fixed-sized的方法，称为page（分页） ，即基本思想就是将物理内存分为固定大小的page frames，每一个frame都可以对应一个virtual-memory page。page最大的优点就是灵活，系统能够高效的提供地址空间的抽象，而不用管进程怎么使用这些虚拟内存。page架构的模型如下图所示。
在这种架构下如何将进程的地址空间访问转化为物理内存的访问？操作系统为每一个进程都提供了一个数据结构称为page table，用来存储每一个进程由地址空间到物理地址的address translation。这种情况下，进程发出的每一个虚拟地址都不是单独的地址大小（偏移量），而是包含了至少两部分，即virtual page number (VPN)和offset，offset的概念上一节已经提到过了。我们举例一个大小为64 bytes的address space，每一个page是16 bytes，那么地址空间总共就有4个page，因此这个进程的虚拟地址总长是6 bit，其中2 bit是VPN，意思是属于哪一个page，例如01表示第一个page，4 bit是offset。

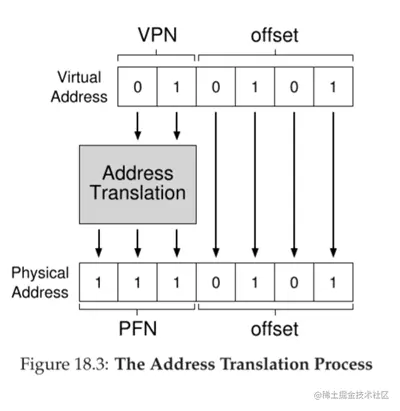

操作系统和硬件一起将这个虚拟地址转化为物理地址，如上图所示，物理地址也是由一片片page组成的，由此我们得到VPN后就在page table中找这个属于这个进程的VPN对应的page是物理内存中的哪一个page，具体的说，地址空间01的page由地址转换器映射到PFN为111也就是物理地址的第8个page。
此处如果我们假设地址空间中的4个page都已经分配了，那么page table中就会存储有4个physical address
那么page table存储在哪里呢？对于一个32位、4KB per page的系统来说，光是VPN就有20位，一个X86系统的page table也有32位那么多，因此一个进程的page table就占用空间比较大，所有进程的page table加起来是相当大的。不可能存储在除存储硬件以外的硬件里，因此page table就存储在内存中，有可能在操作系统内存区以外的内存（老系统），也有可能在操作系统内存区中（现代系统）。
2的30次方是1G，因此32位的系统一个进程的地址空间就是4GB，一个64位的系统一个进程的地址空间则大到几乎是无限的

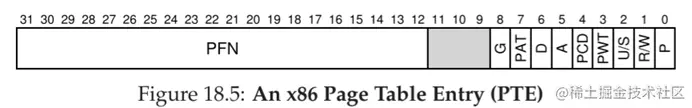

那么page table中存储着什么呢？以一个x86系统的page table为例，32位长度的page table占最多的是PFN，通过PFN可以直接映射到物理内存的某一个page上。此外还有一些用于其它功能的bit位，例如protection bit、present bit、dirty bit、reference bit、accessed bit、read/write bit等。
那么page table到底如何工作呢？一个虚拟地址的VPN被提取出来后，经由专门的page table base register得到属于这一VPN的page table的物理地址，硬件再由物理地址提取page table中的PFN等信息找到实际的物理地址，可以发现，这一过程比segmentation多了一步查找-转换。导致page在实际上是比较慢的，事实上，内存读取速度可能慢两倍甚至更多。要想实现可用的page策略，必须更加仔细的设计硬件和软件。

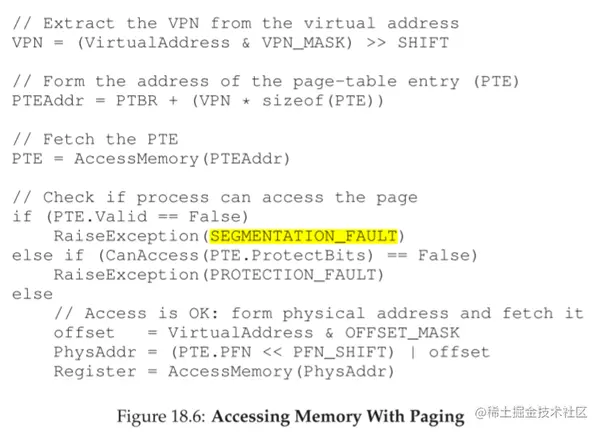

下图是page table工作流程的伪代码。比较详细的介绍了page table如何将虚拟地址转化为物理地址的整个过程。
最后我们以一个C程序为例，看一看在page架构下，进程实际的内存访问情况。

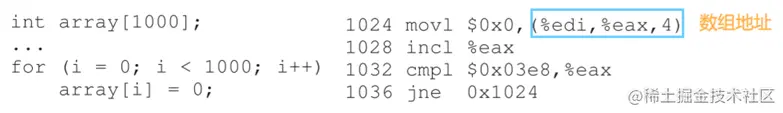

C程序很简单，循环赋值一个长度为1000的数组，右边是它的二进制码编译而来的机器语言。

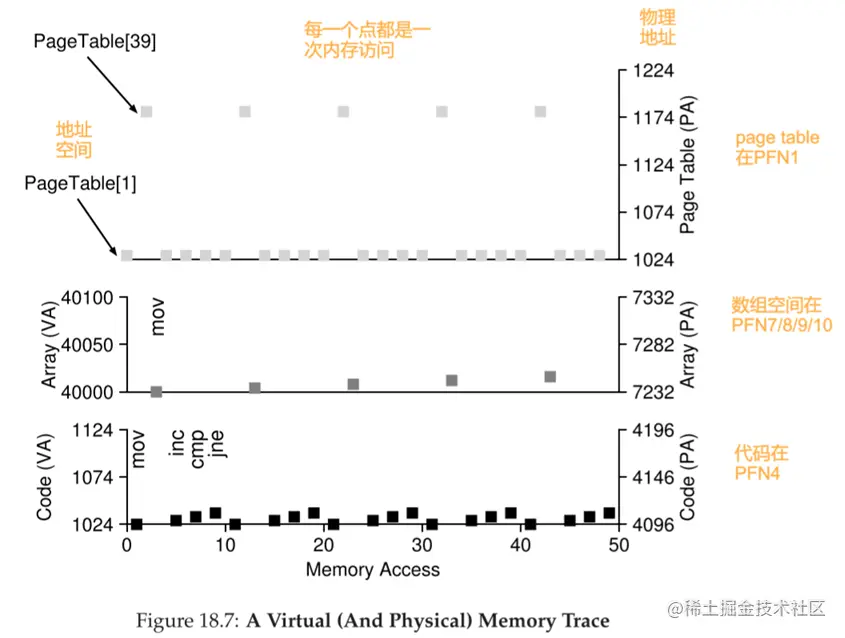

实际的内存访问情况如图
