Activity 在启动流程上可以根据启动的处理逻辑不同分为两种： Root Activity 和普通的 Activity 。
Root Activity 是指 App 启动时创建的第一个 Activity 。因此，Root Activity 也可以理解为 App 的启动过程。
普通的 Activity 就是指除了 Root Activity 外的其他 Activity 。
两者的启动过程有重叠部分，所以这里以流程更全面的 Root Activity 为例介绍。
在 Android 系统启动完成后，创建了第一个系统应用程序 Launcher ，Launcher 会通过 PackageManager 去请求 PMS 加载 App 列表。App 的图标就是启动 Root Activity 的入口。 当我们在 Launcher 上点击一个 App 的图标后，就会通过请求 AMS 来启动这个 App。
Launcher 调用 ActivityManagerService
Launcher 请求 AMS 的调用栈如下：
- packages/apps/Launcher3/src/com/android/launcher3/Launcher.java#startActivitySafely
- packages/apps/Launcher3/src/com/android/launcher3/BaseDraggingActivity.java#startActivitySafely
startActivitySafely
在这个方法中， Intent 设置 Flag 为 FLAG_ACTIVITY_NEW_TASK ，确保 Root Activity 在一个新的任务栈中启动。
然后继续查看调用栈：
- frameworks/base/core/java/android/app/Activity.java#startActivity
- frameworks/base/core/java/android/app/Activity.java#startActivityForResult
- frameworks/base/core/java/android/app/Instrumentation.java#execStartActivity
startActivityForResult
在这个方法中，会对 mParent 属性进行空检查，mParent 会在 Activity onAttach 时被赋值，代表当前启动的 Activity ，如果等于 null ，说明 Activity 没有创建完成。等于 null 时会继续调用 Instrumentation.execStartActivity ，否则调用：
mParent.startActivityFromChild(this, intent, requestCode, options);
execStartActivity
Instrumentation 的主要作用是用于监控应用程序和系统的交互。 内部最终调用 ActivityTaskManager 的 getService 方法来获取了一个 IActivityTaskManager 单例对象：
private static final Singleton<IActivityTaskManager> IActivityTaskManagerSingleton =
new Singleton<IActivityTaskManager>() {
@Override
protected IActivityTaskManager create() {
final IBinder b = ServiceManager.getService(Context.ACTIVITY_TASK_SERVICE);
return IActivityTaskManager.Stub.asInterface(b);
}
};
这个单例是通过 Binder 机制获取到的 。然后通过 IActivityTaskManager 远程调用ActivityTaskManangerService 的 startActivity 方法。

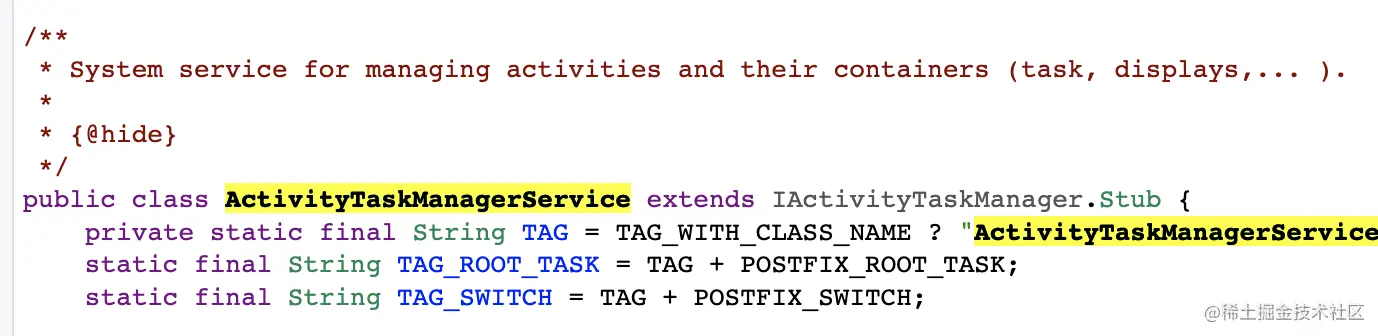

此时已经调用到了 ATMS 。
ATMS 到 ApplicationThread 的调用过程
- frameworks/base/services/core/java/com/android/server/wm/ActivityTaskManagerService.java#startActivity
- frameworks/base/services/core/java/com/android/server/wm/ActivityTaskManagerService.java#startActivityAsUser
- frameworks/base/services/core/java/com/android/server/wm/ActivityStarter.java#executeRequest

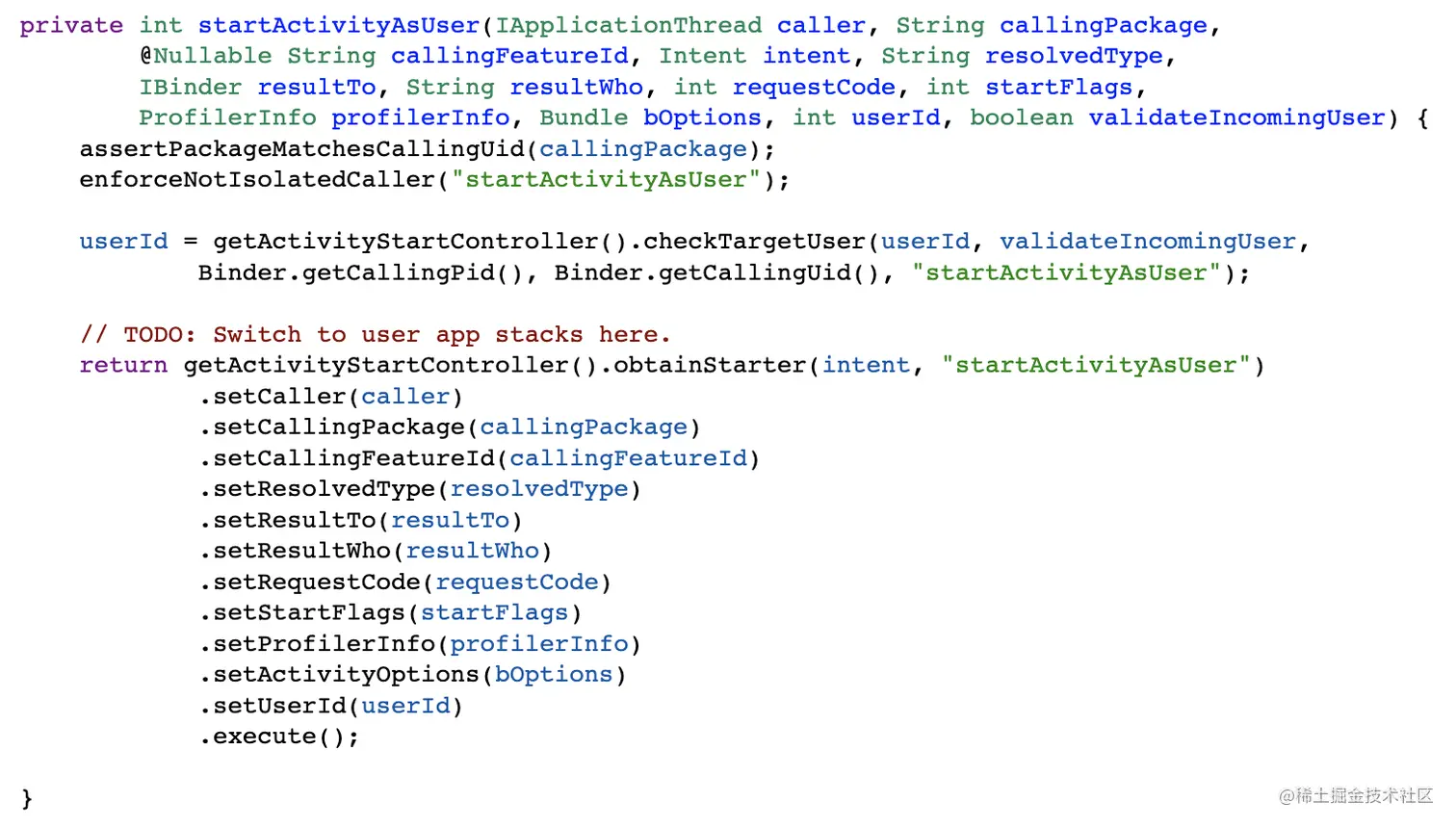

startActivityAsUser
最终通过 ActivityStartController 对象的 obtainStarter 方法，获取一个 ActivityStarter 对象，然后通过链式调用传递参数，然后执行 execute 方法。 execute 方法，是在经过设置一些请求参数后调用，执行启动一个 Activity 请求：
伪代码逻辑：
- 构造一个 launchingState
- 加锁处理，获取 launchingState 的值
- 避免死锁处理
- 根据 intent，设置重启或关机检查点, 记录源 intent 信息和包名。
- 同步处理，获取执行请求的结果 关键方法 executeRequest(mRequest)
executeRequest

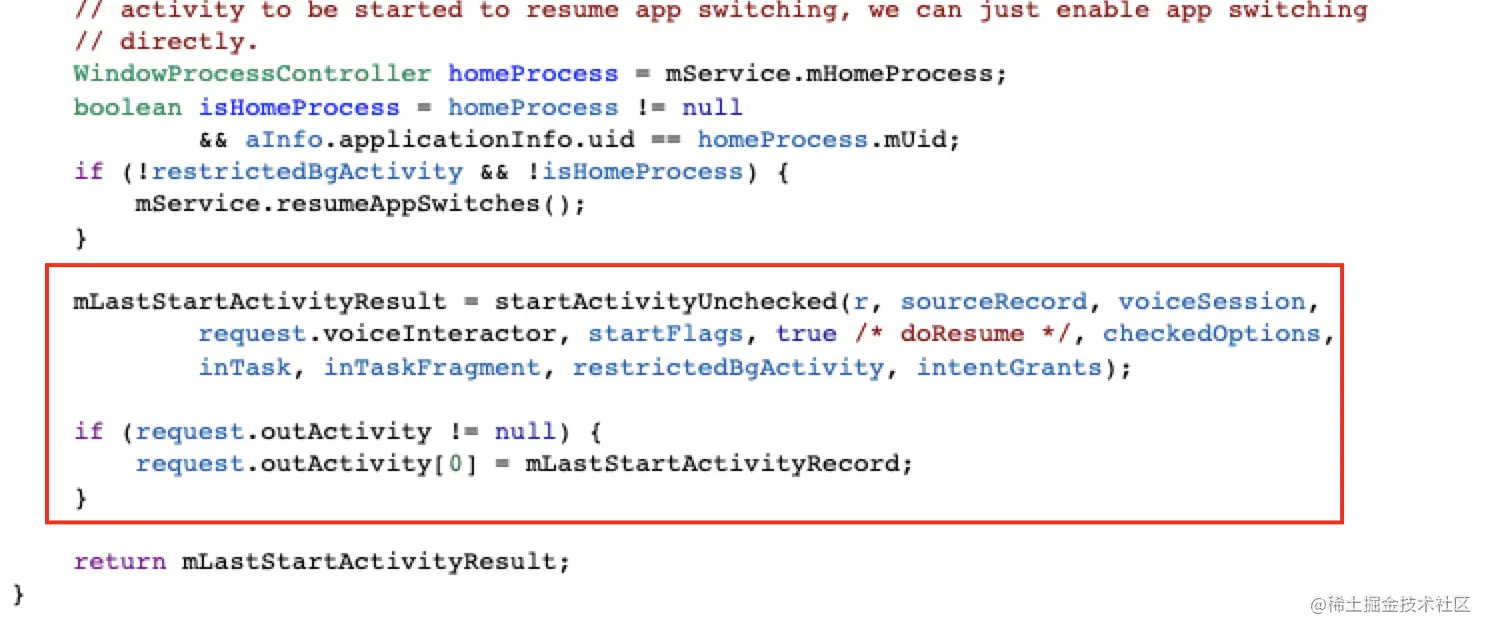

重点在 executeRequest 方法中。内部重点逻辑是：
- 检查权限
- 拦截器拦截调用行为
- 调用 startActivityUnchecked 方法
startActivityUnchecked ：
这个方法是在完成大部分初步检查并确认调用者拥有必要的权限后，启动 Activity。这里还确保如果启动不成功，则删除启动的 Activity 。

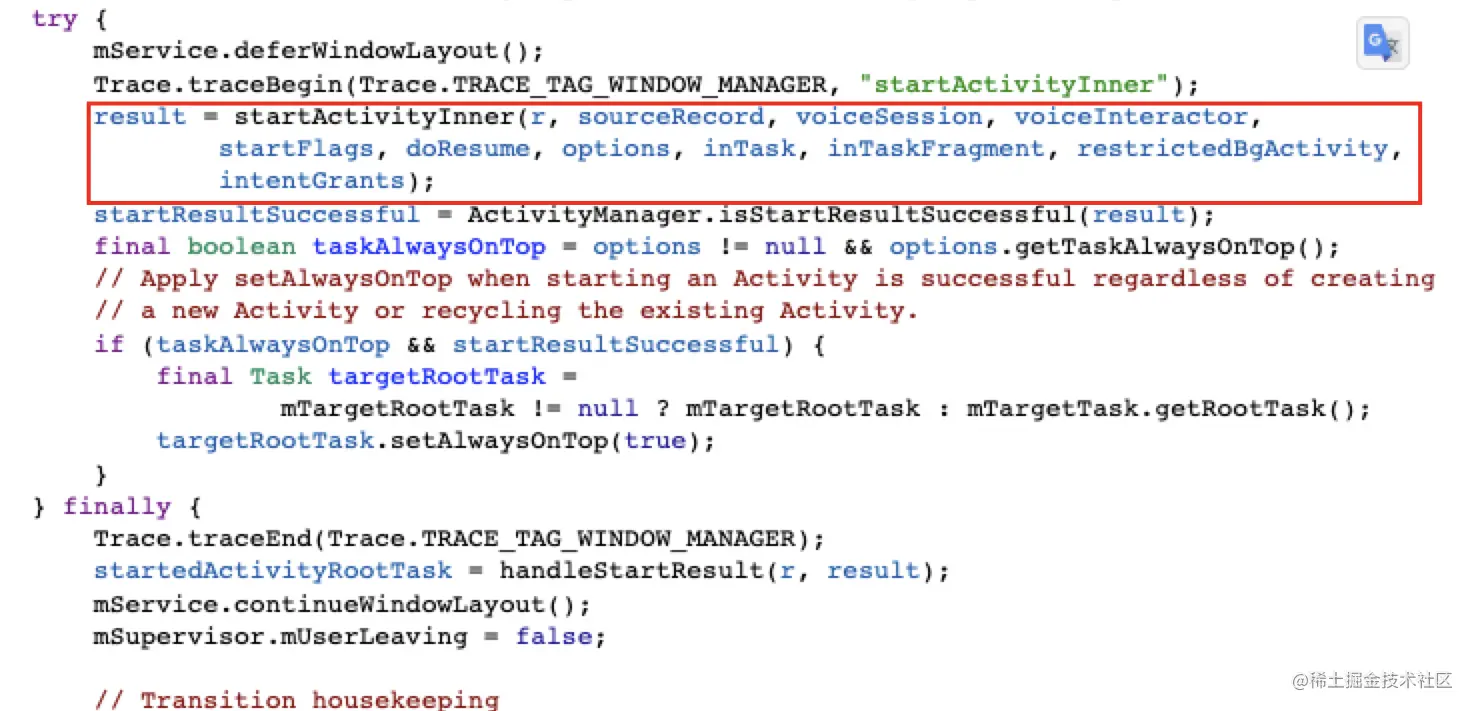

在这个方法中，直接调用了 startActivityInner：
这个方法的备注是：
启动一个 Activity 并确定该 Activity 是否应该添加到现有任务栈顶部，或将新的 intent 传递给栈内已有的 Activity 。并将这个任务显示出来。
内部逻辑是：
- 计算并获取 Source Root Task
- 获取顶部的Task， 以防后续复用Task时，存在排序问题
- 调用 Task#startActivityLocked
- mRootWindowContainer#resumeFocusedTasksTopActivities // 将 Activity 获取焦点，resume
Task
Task 是一个TaskFragment（继承自 TaskFragment ），可以包含一组 Activity 来执行某项工作。
TaskFragment 是一个基本容器，可容纳 Activity 或其他 TaskFragment，它还能够管理活动生命周期并更新其中活动的可见性。
同一任务关联的 Activity 通常分组在同一个任务中。一个 Task 也可以是一个入口，比如打开 Android 系统的最近任务列表，就会根据任务来出现多个窗口，注意这个列表同一个 App 可能会有多个任务窗口，比如小程序和微信是两个任务，在最近使用列表里会分别存在以一个窗口。
startActivityLocked 方法中，对 Task 或 ActivityRecord 对象进行处理，将其移动到显示区域。 然后是 resumeFocusedTasksTopActivities 方法，它的调用通过调用栈的形式来分析：
- frameworks/base/services/core/java/com/android/server/wm/RootWindowContainer.java#resumeFocusedTasksTopActivities
RootWindowContainer 是 WindowContainer 的子类，代表根窗口容器。
- frameworks/base/services/core/java/com/android/server/wm/Task.java#resumeTopActivityUncheckedLocked
resumeTopActivityUncheckedLocked
Task 代表当前 Activity 任务栈，保存启动 Activity 的一些相关信息。在 Android 中，系统维护了所有应用的状态信息。它也是 WindowContainer 的子类，用于管理和表示同一栈帧中的所有 Activity ，Activity 用 ActivityRecord 表示。
这个方法将当前 Task 顶部的 Activity 进行 Resume。直接调用此方法是不安全的，因为它可能导致无焦点的任务栈中的 Activity 进行 Resume。
这个方法是个递归：
- 是叶子任务，执行 resumeTopActivityInnerLocked 方法，
- 否则遍历 children Task 检查是否有焦点 isTopActivityFocusable
- 有焦点，检查是否展示，调用子任务的resumeTopActivityUncheckedLocked 递归检查子任务的子任务。
resumeTopActivityInnerLocked：
- 通过topRunningActivity方法获取一个ActivityRecord对象
- 通过 ActivityRecord#getTaskFragment 获取TaskFragment
- 遍历所有的叶子 TaskFragment 执行
- 若可以变为 Resumed，调用TaskFragment#resumeTopActivity
- 最终返回TaskFragment#resumeTopActivity的结果
TaskFragment 是 可用于包含 Activity 或其他 TaskFragment 的基本容器，它还能够管理 Activity 生命周期并更新其中 Activity 的可见性。
resumeTopActivity

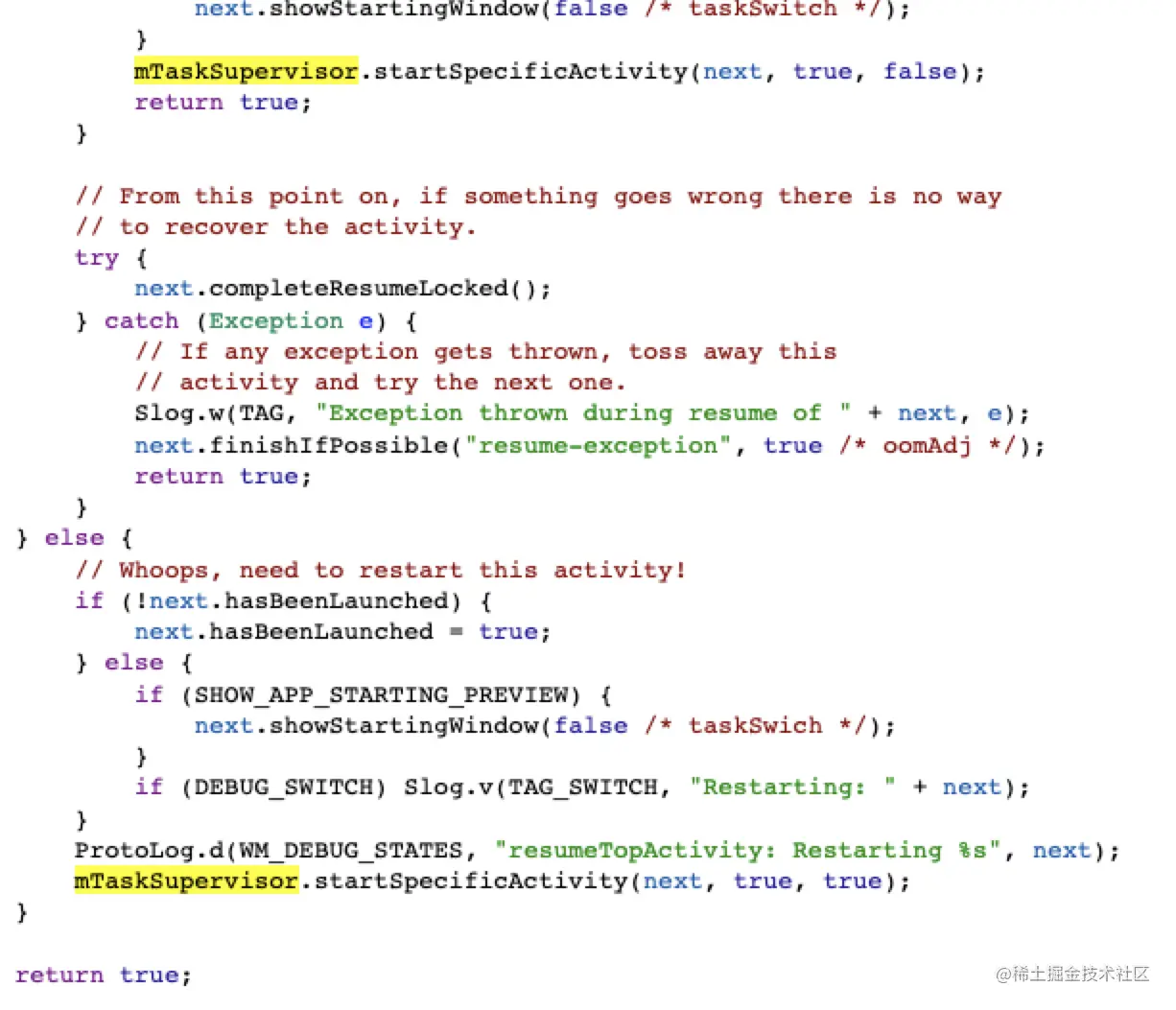

在这个方法中，最后执行了关键代码：
内部执行到了 ActivityTaskSupervisor#startSpecificActivity 方法。

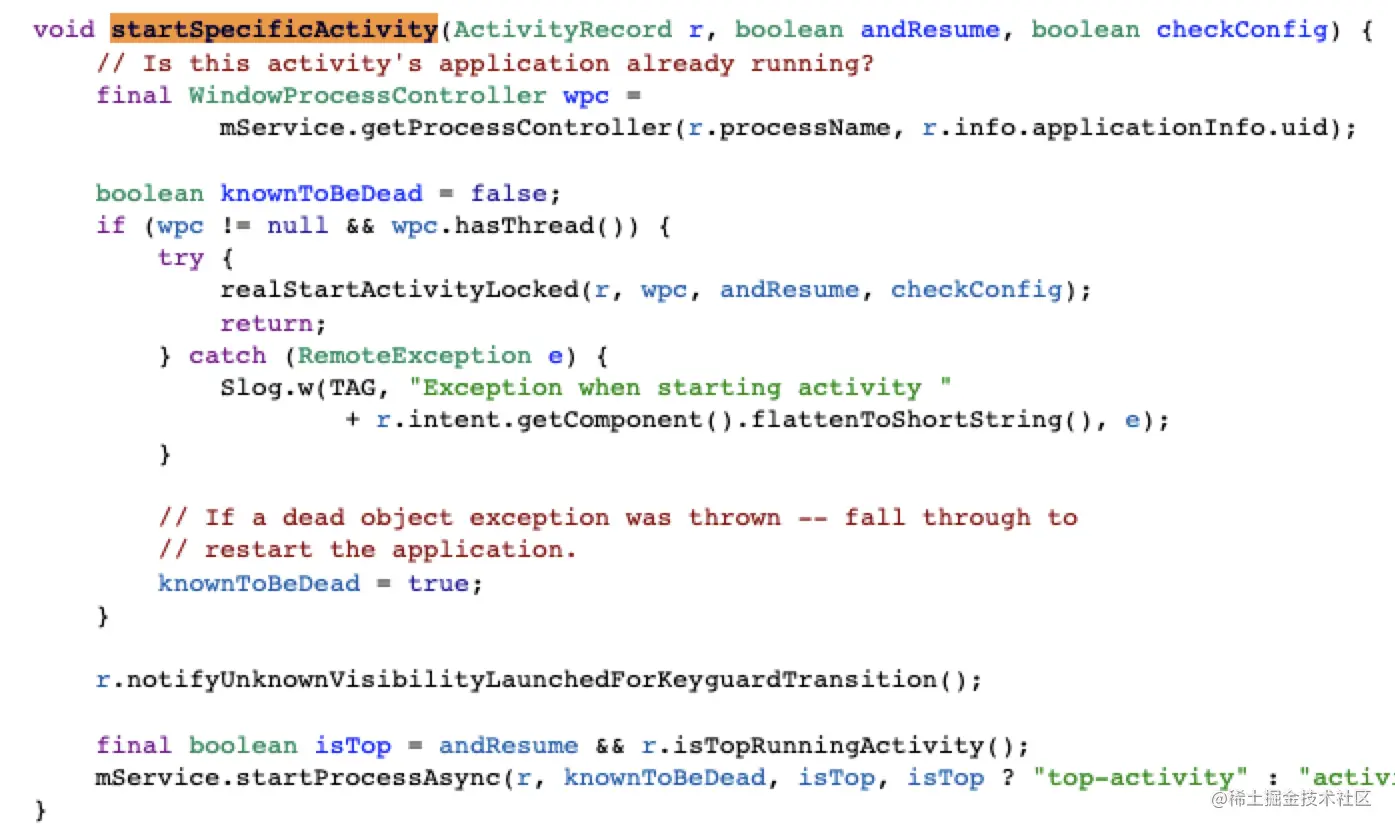

startSpecificActivity
在这个方法中，主要通过 WindowProcessController 和它是否存在线程来判断了目标 Activity 所在的应用是否在运行，如果在运行就直接通过 realStartActivityLocked 启动 Activity，否则就通过 ActivityTaskManagerService#startProcessAsync 去异步启动一个新进程。
- 进程存在的情况：ActivityTaskSupervisor#realStartActivityLocked
- 给 ActivityRecord 设置进程 - LockTaskController#startLockTaskMode - 创建 activity 启动 Transaction，同时获取 lifecycleItem （生命周期） - 执行 Transaction

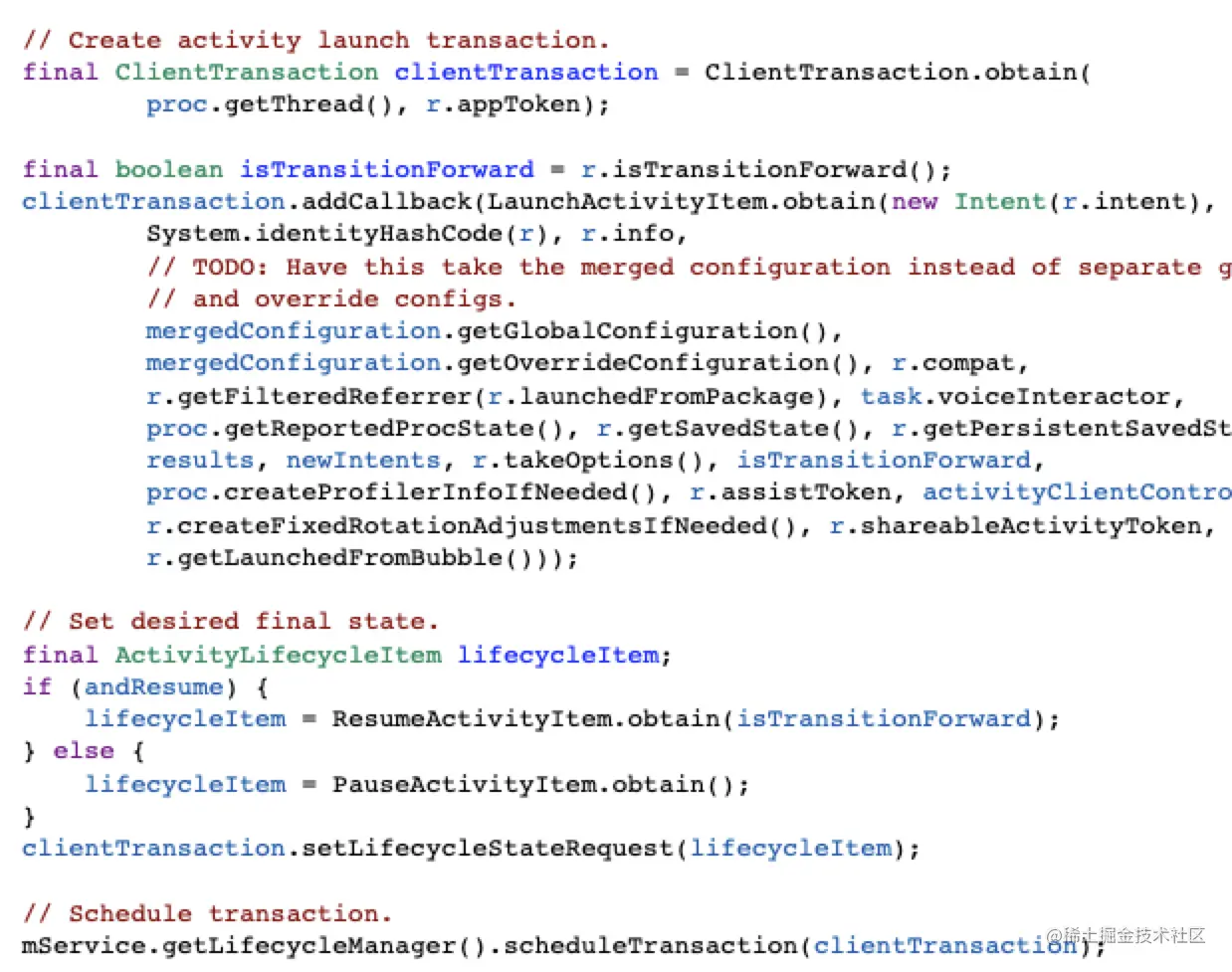

该函数的核心作用是创建 Transaction 并分发给生命周期管理器处理。
这里的 ActivityLifecycleItem 是生命周期：
final ActivityLifecycleItem lifecycleItem;
if (andResume) {
lifecycleItem = ResumeActivityItem.obtain(isTransitionForward);
} else {
lifecycleItem = PauseActivityItem.obtain();
}
clientTransaction.setLifecycleStateRequest(lifecycleItem);
在文章结尾会介绍 ActivityLifecycleItem ，这里需要注意一下，生命周期是从这里开始的。
ClientTransaction
ClientTransaction 是包含一系列消息的容器，这些消息可以发送到客户端。这包括 callbacks 和最终的生命周期状态。
setLifecycleStateRequest 方法用于设置客户端在执行事务后应该处于的生命周期状态。参数类型是 ActivityLifecycleItem 。 在这个类型中定义了生命周期对应的枚举常量，如 ON_CREATE 。
这里的 mService 是 ATMS ，getLifecycleManager 返回的是 ClientLifecycleManager。

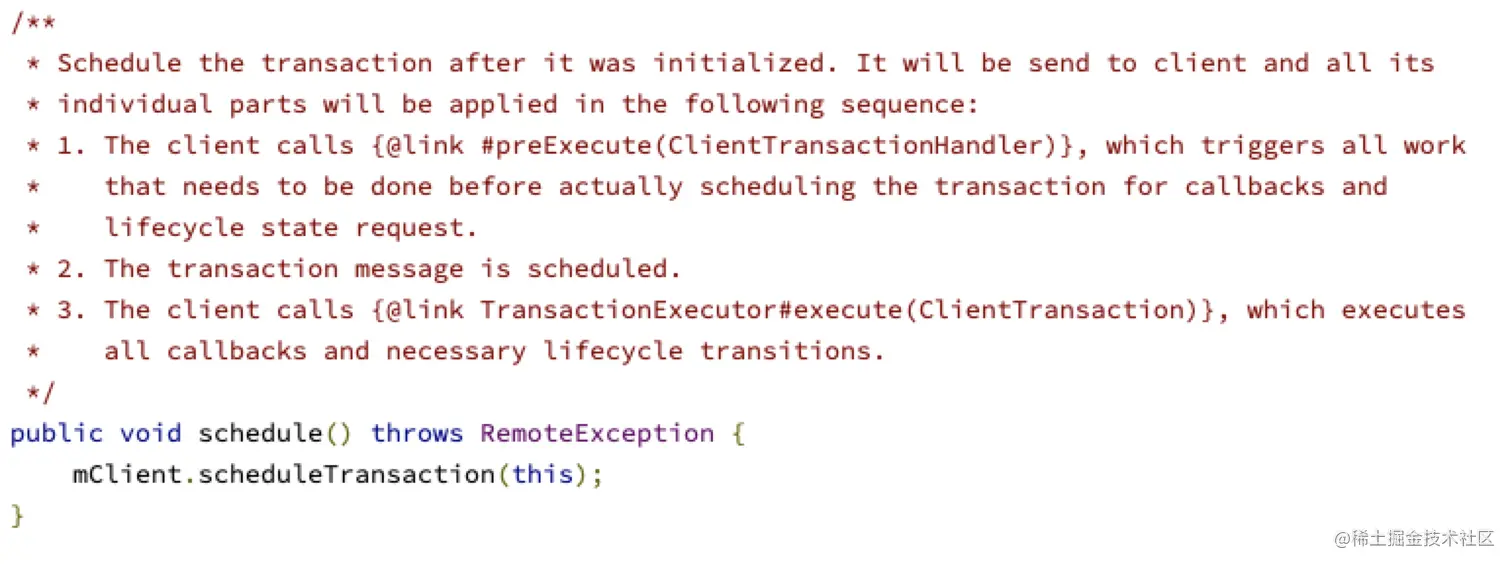

ClientLifecycleManager#scheduleTransaction
这个方法最终是调用了 ClientTransaction 自己的 schedule 方法。
而这里的 mClient 是 IApplicationThread 类型，其 AIDL 定义在
frameworks/base/core/java/android/app/IApplicationThread.aidl 文件中，最终会调用到应用程序所在的客户端，客户端的实现类为 ActivityThread 的内部类 ApplicationThread 的 scheduleTransaction 方法：
@Override
public void scheduleTransaction(ClientTransaction transaction) throws RemoteException {
ActivityThread.this.scheduleTransaction(transaction);
}
这个方法里面调用到的是 ClientTransactionHandler 的 scheduleTransaction 方法：
void scheduleTransaction(ClientTransaction transaction) {
transaction.preExecute(this);
sendMessage(ActivityThread.H.EXECUTE_TRANSACTION, transaction);
}
最后发送了一个 Handler 消息 EXECUTE_TRANSACTION 。
而 ClientTransactionHandler 是一个抽象类， ActivityThread 继承自 ClientTransactionHandler 。 实际上， Transaction 通过 Binder 机制，从 SystemServer 进程中，传递给应用程序进程中的 ActivityThread 中的 ApplicationThread，然后 ApplicationThread 调用 ActivityThread#sendMessage 方法，发送不同的消息出去。也是这个时候，事件由内部类 ApplicationThread ，传递给 ActivityThread 。
sendMessage 方法中通过 mH 对象发送消息，这个 mH 是一个 Handler ，类型是 H ：
到此时开始，ActivityThread 中就通过 Handler 机制去处理消息了。 H 是应用程序进程中，主线程的消息管理类，因为 ApplicationThread 是一个 Binder，所以它的调用逻辑在 Binder 线程池中，所以这里需要通过 H 将代码的逻辑切换到主线程。
H 中，执行 EXECUTE_TRANSACTION 的 case 是：
case EXECUTE_TRANSACTION:
final ClientTransaction transaction = (ClientTransaction) msg.obj
mTransactionExecutor.execute(transaction);
if (isSystem()) {
// Client transactions inside system process are recycled on the client side
// instead of ClientLifecycleManager to avoid being cleared before this
// message is handled.
transaction.recycle();
}
// TODO(lifecycler): Recycle locally scheduled transactions.
break;
通过一个 TransactionExecutor 执行器来执行 ClientTransaction ：
public void execute(ClientTransaction transaction) {
if (DEBUG_RESOLVER) Slog.d(TAG, tId(transaction) + "Start resolving transaction");
final IBinder token = transaction.getActivityToken();
if (token != null) {
final Map<IBinder, ClientTransactionItem> activitiesToBeDestroyed =
mTransactionHandler.getActivitiesToBeDestroyed();
final ClientTransactionItem destroyItem = activitiesToBeDestroyed.get(token);
if (destroyItem != null) {
if (transaction.getLifecycleStateRequest() == destroyItem) {
activitiesToBeDestroyed.remove(token);
}
if (mTransactionHandler.getActivityClient(token) == null) {
// 该 Activity 尚未创建但已被请求销毁
Slog.w(TAG, tId(transaction) + "Skip pre-destroyed transaction:\n"
+ transactionToString(transaction, mTransactionHandler));
return;
}
}
}
if (DEBUG_RESOLVER) Slog.d(TAG, transactionToString(transaction, mTransactionHandler));
executeCallbacks(transaction);
executeLifecycleState(transaction);
mPendingActions.clear();
if (DEBUG_RESOLVER) Slog.d(TAG, tId(transaction) + "End resolving transaction");
}
从代码中看，关键方法是最后执行的 executeCallbacks 方法和 executeLifecycleState 方法： executeCallbacks：
public void executeCallbacks(ClientTransaction transaction) {
final List<ClientTransactionItem> callbacks = transaction.getCallbacks();
if (callbacks == null || callbacks.isEmpty()) {
// No callbacks to execute, return early.
return;
}
if (DEBUG_RESOLVER) Slog.d(TAG, tId(transaction) + "Resolving callbacks in transaction");
final IBinder token = transaction.getActivityToken();
ActivityClientRecord r = mTransactionHandler.getActivityClient(token);
// In case when post-execution state of the last callback matches the final state requested
// for the activity in this transaction, we won't do the last transition here and do it when
// moving to final state instead (because it may contain additional parameters from server).
final ActivityLifecycleItem finalStateRequest = transaction.getLifecycleStateRequest();
final int finalState = finalStateRequest != null ? finalStateRequest.getTargetState()
: UNDEFINED;
// Index of the last callback that requests some post-execution state.
final int lastCallbackRequestingState = lastCallbackRequestingState(transaction);
final int size = callbacks.size();
for (int i = 0; i < size; ++i) {
final ClientTransactionItem item = callbacks.get(i);
if (DEBUG_RESOLVER) Slog.d(TAG, tId(transaction) + "Resolving callback: " + item);
final int postExecutionState = item.getPostExecutionState();
final int closestPreExecutionState = mHelper.getClosestPreExecutionState(r,
item.getPostExecutionState());
if (closestPreExecutionState != UNDEFINED) {
cycleToPath(r, closestPreExecutionState, transaction);
}
item.execute(mTransactionHandler, token, mPendingActions);
item.postExecute(mTransactionHandler, token, mPendingActions);
if (r == null) {
// Launch activity request will create an activity record.
r = mTransactionHandler.getActivityClient(token);
}
if (postExecutionState != UNDEFINED && r != null) {
// Skip the very last transition and perform it by explicit state request instead.
final boolean shouldExcludeLastTransition =
i == lastCallbackRequestingState && finalState == postExecutionState;
cycleToPath(r, postExecutionState, shouldExcludeLastTransition, transaction);
}
}
}
executeLifecycleState:
private void executeLifecycleState(ClientTransaction transaction) {
final ActivityLifecycleItem lifecycleItem = transaction.getLifecycleStateRequest();
if (lifecycleItem == null) {
// No lifecycle request, return early.
return;
}
final IBinder token = transaction.getActivityToken();
final ActivityClientRecord r = mTransactionHandler.getActivityClient(token);
if (DEBUG_RESOLVER) {
Slog.d(TAG, tId(transaction) + "Resolving lifecycle state: "
+ lifecycleItem + " for activity: "
+ getShortActivityName(token, mTransactionHandler));
}
if (r == null) {
// Ignore requests for non-existent client records for now.
return;
}
// Cycle to the state right before the final requested state.
cycleToPath(r, lifecycleItem.getTargetState(), true /* excludeLastState */, transaction);
// Execute the final transition with proper parameters.
lifecycleItem.execute(mTransactionHandler, token, mPendingActions);
lifecycleItem.postExecute(mTransactionHandler, token, mPendingActions);
}
两者逻辑大致相同， executeLifecycleState 最终是调用 ActivityLifecycleItem 的 execute 和 postExecute 方法；executeCallbacks 最终调用的是 ClientTransactionItem 的 execute 和 postExecute 方法。 ActivityLifecycleItem 继承自 ActivityTransactionItem ， 而 ActivityTransactionItem 继承自 ClientTransactionItem。
ActivityLifecycleItem
ActivityLifecycleItem 中，定义了生命周期相关的字段：
public @interface LifecycleState{}
public static final int UNDEFINED = -1;
public static final int PRE_ON_CREATE = 0;
public static final int ON_CREATE = 1;
public static final int ON_START = 2;
public static final int ON_RESUME = 3;
public static final int ON_PAUSE = 4;
public static final int ON_STOP = 5;
public static final int ON_DESTROY = 6;
public static final int ON_RESTART = 7;

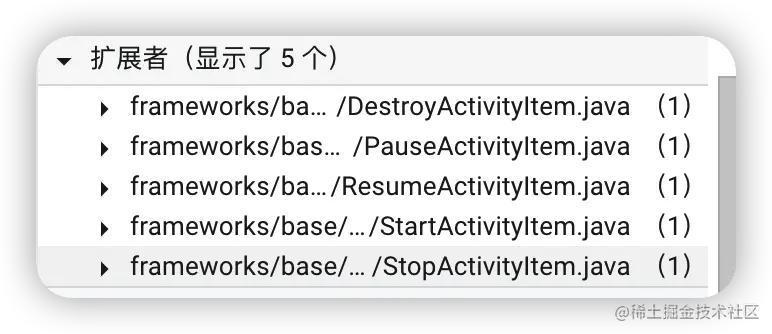

它自己也是个抽象类，它的实现类就是我们常见的生命周期：
它们都执行了传入的 mTransactionHandler ( ClientTransactionHandler ) 的方法。也就是执行了它的实现类 ActivityThread 中对应的方法。
在 ActivityTaskSupervisor.realStartActivityLocked 方法中，最后调用了 ClientTransaction.setLifecycleStateRequest方法，这个方法需要一个 ActivityLifecycleItem 类型参数，用来处理生命周期的状态切换。
ActivityTransactionItem 的 execute 方法最终调用到了 getActivityClientRecord 方法：
@NonNull ActivityClientRecord getActivityClientRecord(
@NonNull ClientTransactionHandler client, IBinder token, boolean includeLaunching) {
ActivityClientRecord r = null;
// Check launching Activity first to prevent race condition that activity instance has not
// yet set to ActivityClientRecord.
if (includeLaunching) {
r = client.getLaunchingActivity(token);
}
// Then if we don't want to find launching Activity or the ActivityClientRecord doesn't
// exist in launching Activity list. The ActivityClientRecord should have been initialized
// and put in the Activity list.
if (r == null) {
r = client.getActivityClient(token);
if (r != null && client.getActivity(token) == null) {
throw new IllegalArgumentException("Activity must not be null to execute "
+ "transaction item");
}
}
if (r == null) {
throw new IllegalArgumentException("Activity client record must not be null to execute "
+ "transaction item");
}
return r;
}
最终实际上根据 token 获取了一个 ActivityClientRecord 对象。这些对象存储在 ActivityThread 的 mActivities 中：
final ArrayMap<IBinder, ActivityClientRecord> mActivities = new ArrayMap<>();
这样，在执行生命周期切换时，也会更新对应的 ActivityClientRecord 。
而 preExecute 在 ClientTransaction 方法中定义，内部循环调用了 callback 和 ActivityLifecycleItem 的 preExecute 方法：
public void preExecute(android.app.ClientTransactionHandler clientTransactionHandler) {
if (mActivityCallbacks != null) {
final int size = mActivityCallbacks.size();
for (int i = 0; i < size; ++i) {
mActivityCallbacks.get(i).preExecute(clientTransactionHandler, mActivityToken);
}
}
if (mLifecycleStateRequest != null) {
mLifecycleStateRequest.preExecute(clientTransactionHandler, mActivityToken);
}
}
preExecute 方法的定义在 接口 BaseClientRequest 中，它的抽象子类是 ClientTransactionItem 。默认空实现。
总结
整体来说 Activity 的启动涉及两个流程。
- Launcher 通过 Binder 机制调用 ActivityTaskManangerService 的 startActivity 方法。
- ATMS 通过 ActivityStarter ，创建 Task 。然后通过调用 Task ，创建 Activity 和 Transaction，同时处理生命周期。
- 执行 Transaction，通过 Binder 机制 ATMS 调用到 ActivityThread 的内部类ApplicationThread。
- ApplicationThread 调用 ClientTransactionHandler ，ClientTransactionHandler 的实现类是 ActivityThread ，所以这里通过 Handler 机制切换到主线程 ActivityThread 的 EXECUTE_TRANSACTION 消息。
- EXECUTE_TRANSACTION 是用来处理生命周期的，所以 ApplicationThread 调用到 ActivityThread ，主要是为了处理生命周期切换逻辑。
以上就是 Activity 启动的全过程。
