介绍

• 第一次学Simulink，和Matlab相比，网上的教程少了很多，因此在博客上留下学习内容作为笔记，供自己复习也供大家参考。
• 本文参考了大神的一篇文章：matlab之simulink仿真入门：https://blog.csdn.net/lusongno1/article/details/51043160 作为入门文章介绍很详细，自己用Matlab R2021a试了一下，一遍成功，非常棒，感谢这位博主。

实验过程

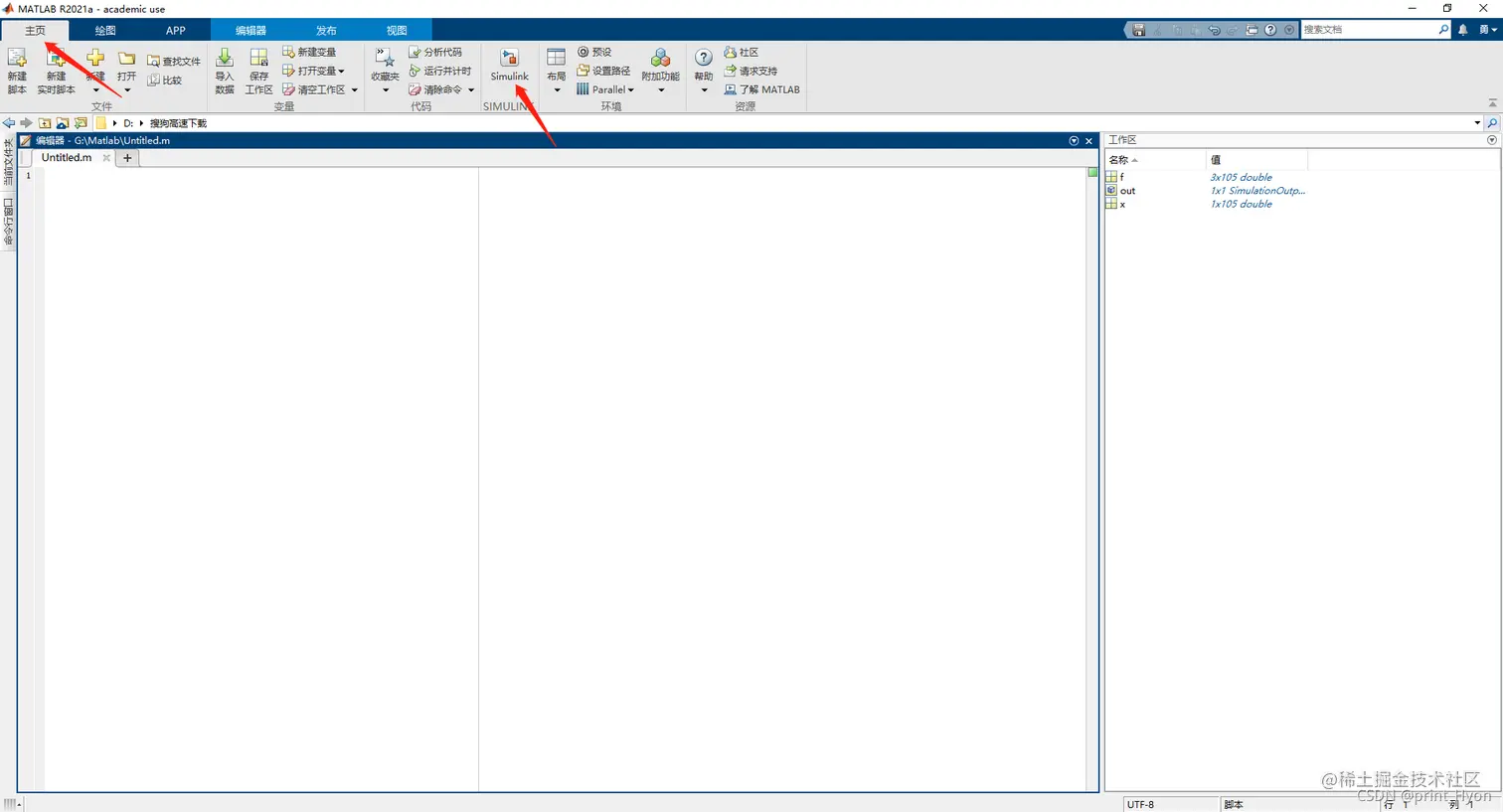

1. 打开Matlab，很明显的Simulink，点击即可进入 （大家界面可能略微有些区别，我安装Matlab R2021a的时候避免使用的时候缺少组件，所以安装了全部组件，使用过程又陆续调整了一些界面显示）

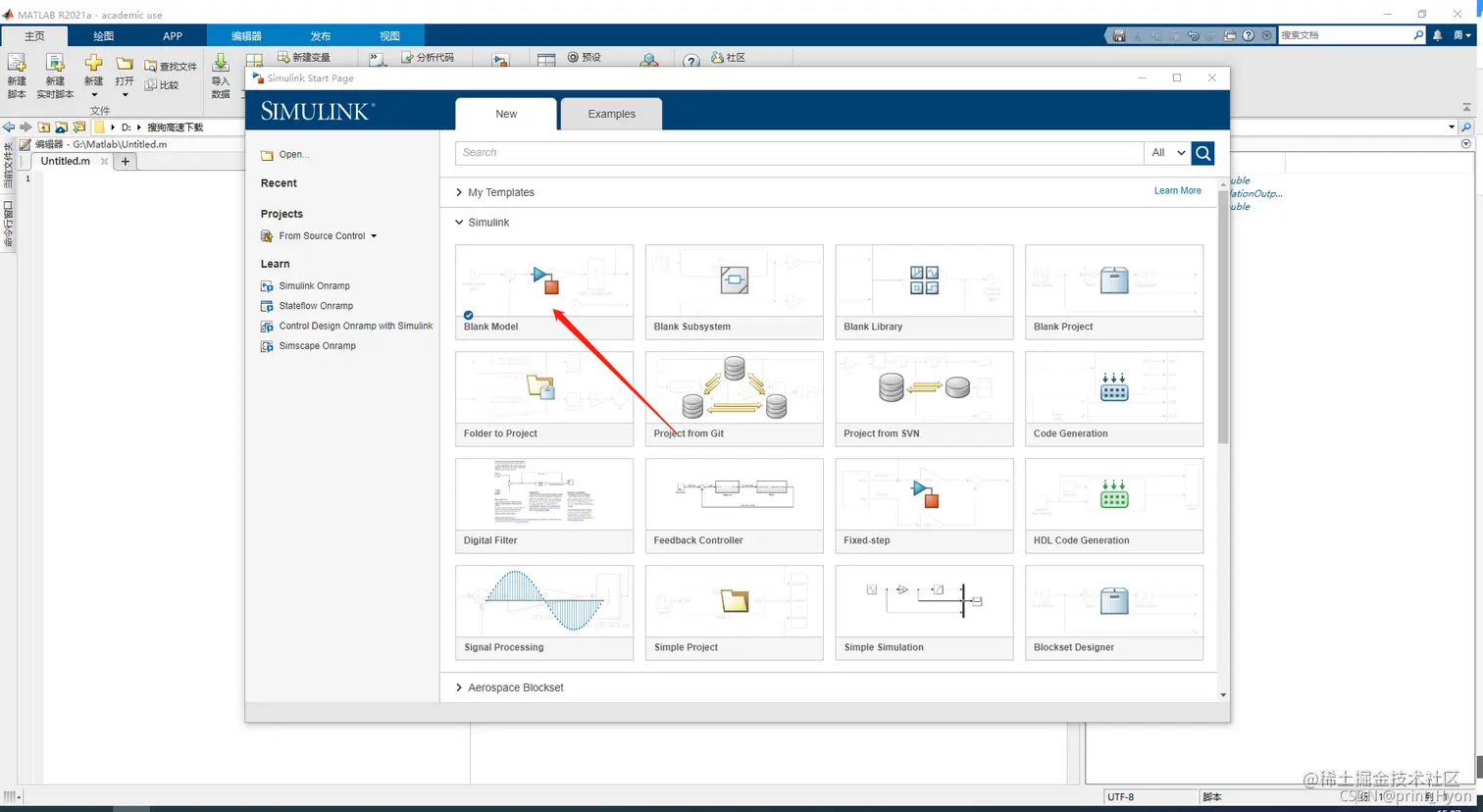

2. 打开之后，选择一个样例，我们选择Blank Model，一个空的工程

3. 工程创建好之后，我们借助Library Browser选择控件

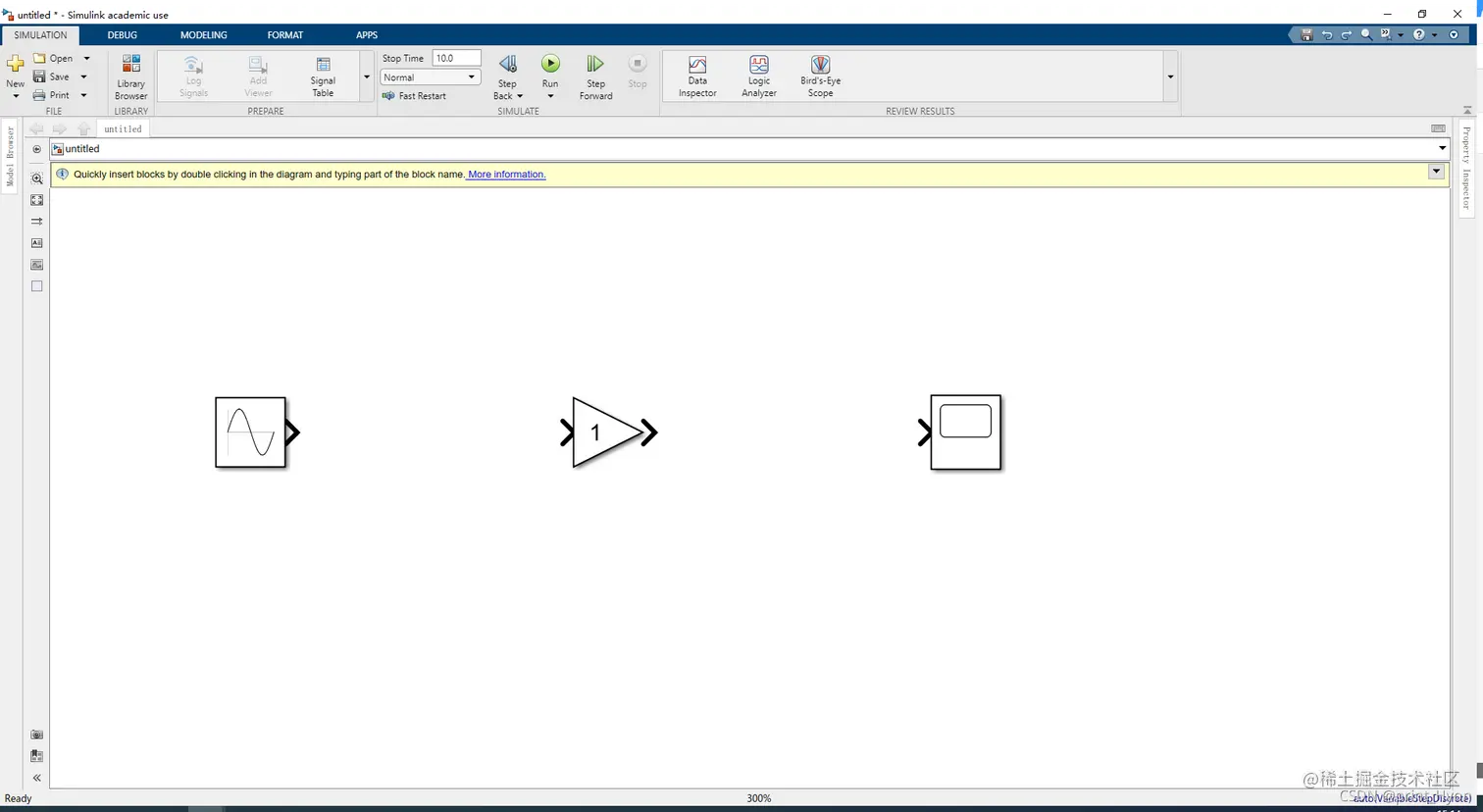

4. 我们需要寻找如下三个控件： a.系统输入模块库Sources中的Sine Wave控件：产生一个正弦波信号。 b.数学库Math Operations中的Gain控件：将信号乘上一个常数（即信号增强）。 c.系统输出Sink中的Scope控件（示波器控件）：图形方式显示结果。 寻找控件最简单的方式就是直接搜索，然后长按控件拖拉出来。

   注：刚开始控件显示比例可能比较小，滚动鼠标滑轮可以放大缩小，按住鼠标滑轮可以移动界面。

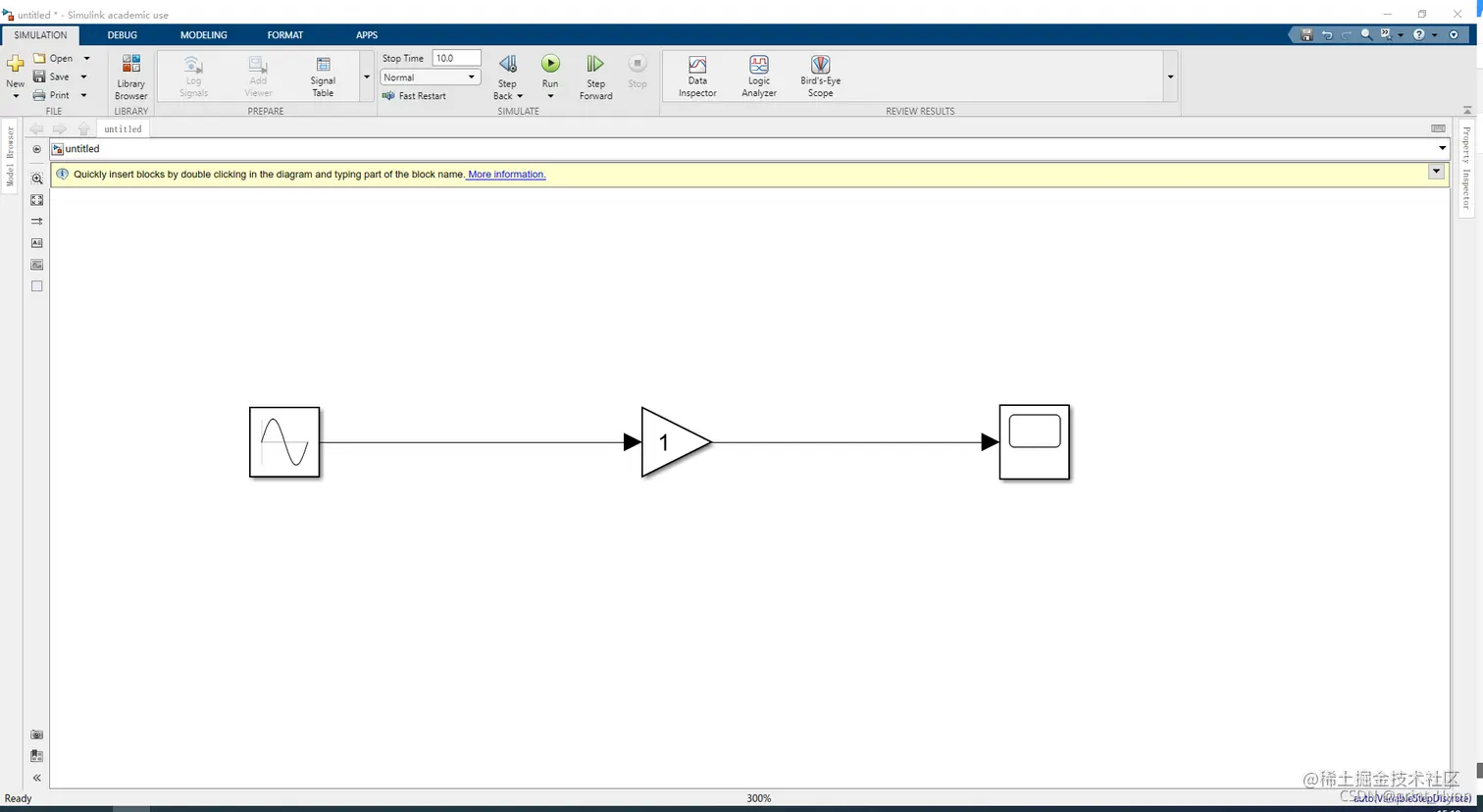

5. 鼠标放到Sine Wave控件右侧的箭头处，鼠标变成十字符号，按下鼠标左键，拖拽至Gain控件，完成控件之间的链接；Gain与Scope控件进行相同操作实现如下链接。

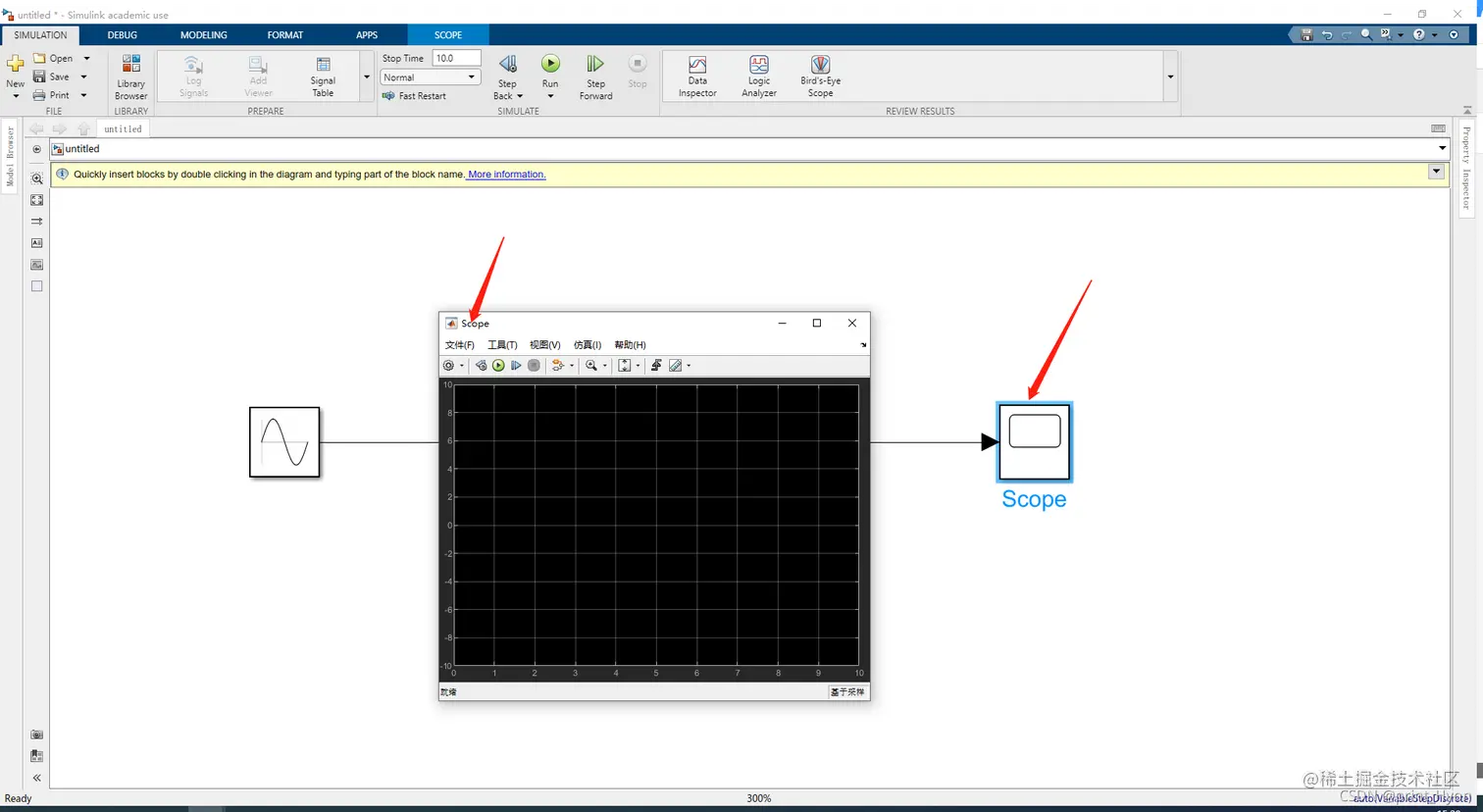

6. 连接成功后，双击Scope控件，弹出Scope窗口

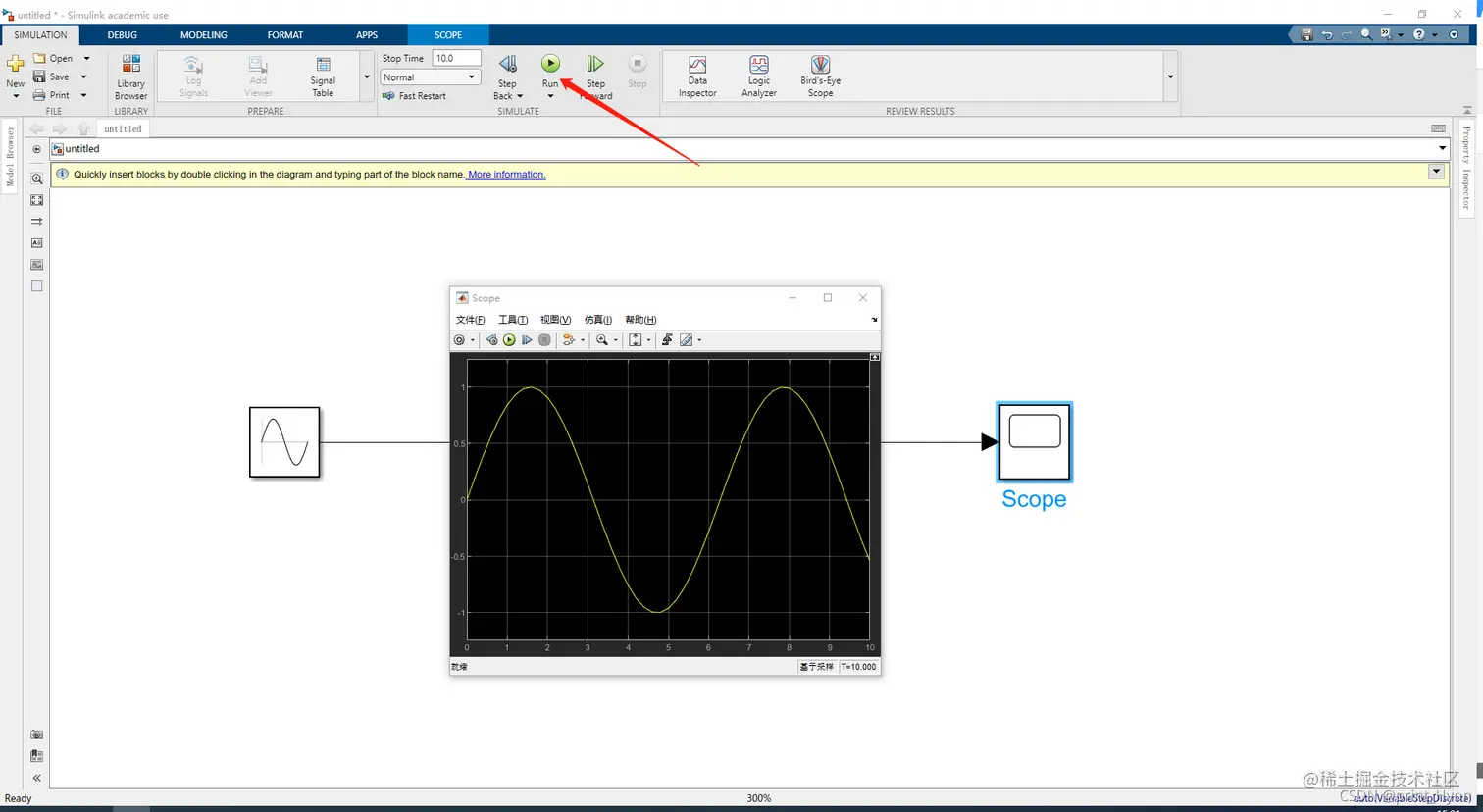

7. 点击Run，显示一个普通的正弦波信号

8. 双击Gain控件，将参数由默认的1改为5，点击OK

9. 再点击Run，查看Scope窗口，显示的正弦波信号是放大了五倍的正弦波信号。

结束

第一次Simulink实验结束，感觉软件很棒，容易上手，但控件很复杂，学习的路程还很漫长。

补充

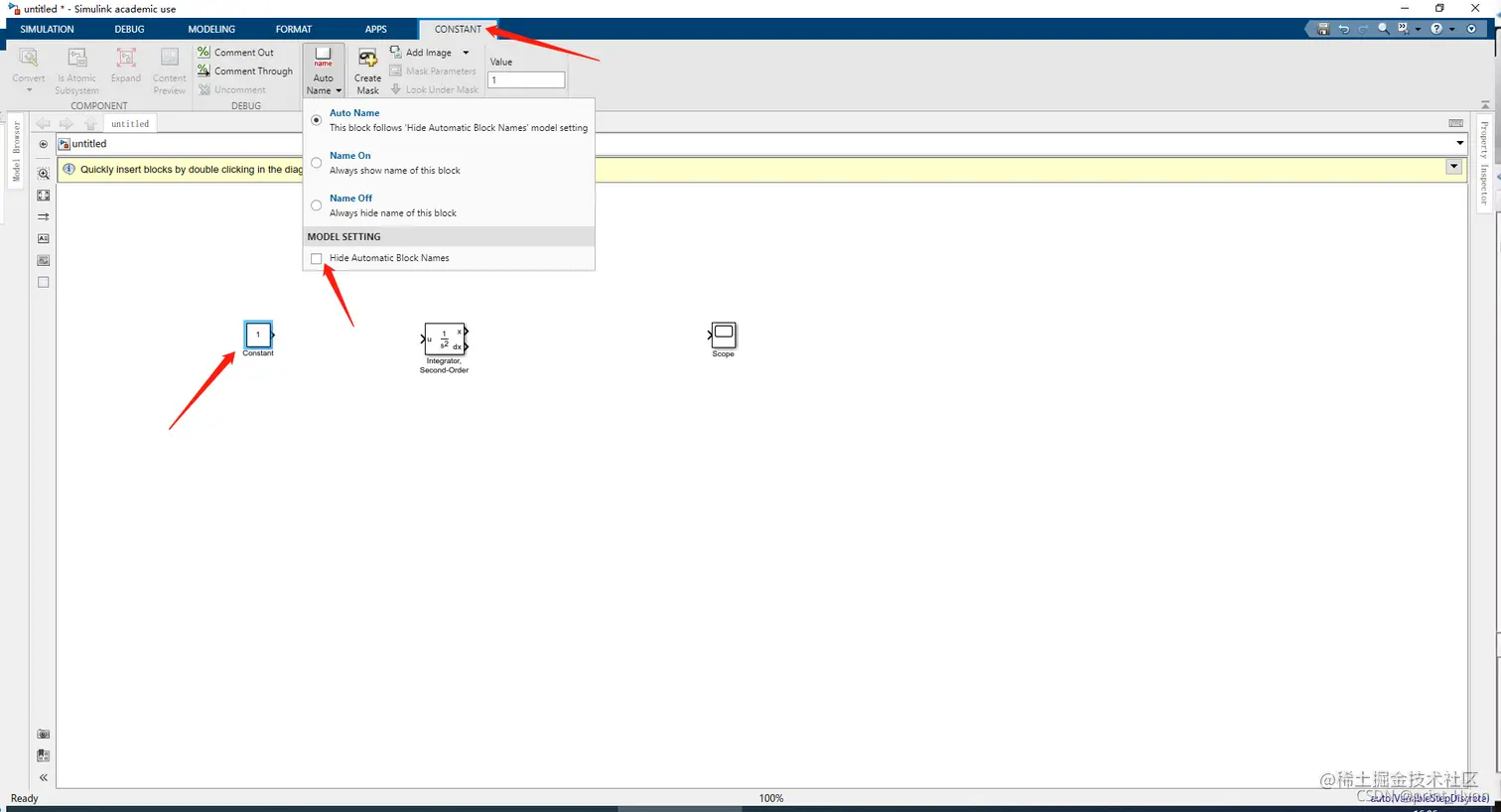

• 第一次做使用Simulink的时候，没有显示控件名称，着实不方便，就去网上找了一下方法，在此贴出来： 选择一个控件，点击上方的CONSTANT，打开Auto Name，勾去最下方的Hide Atuomatic Block Names，控件名称将会自动显示出来。
