Jenkins主从集群搭建


jenkins支持主从模式，这将会把构建任务分发到多个从节点去执行，这样就可以支撑起多个项目的大量
构建任务，提升构建效率。同时，你可以提供多种环境（如：开发环境、生产环境）来对同一个项目进
行测试和构建。jenkins的部署方式主要有三种：服务器直接运行war、服务器通过 yum命令下载
jenkins安装包进行安装运行、docker容器运行。

环境说明

  • centos7
  • jdk1.8
  • maven3.6.1
  • git1.8.3
  • jenkins2.241
  • docker18.06.1-ce
  • Master主机IP：120.27.194.178
  • Slave从机IP：47.110.58.254
  • Slave从机IP：124.221.73.149
  • 备份机及Docker私有仓库机器IP：122.112.155.85

docker私有仓库安装


登录到私有仓库服务器，要安装docker私有仓库前必须先安装docker环境

docker环境安装

我这里用的是华为云，可能不适用于其他的ecs，如果安装有问题，可以查找其他安装方式

  1. 添加yum源。
yum install epel-release -y
yum clean all
  1. 安装yum-util。****
sudo yum install -y yum-utils device-mapper-persistent-data lvm2
  1. 设置docker yum源。
sudo yum-config-manager --add-repo https://download.docker.com/linux/centos/docker-ce.repo
  1. 安装并运行Docker。
sudo yum install docker-ce
# 设置为开机启动
systemctl enable docker
systemctl start docker
  1. 检查安装结果。
docker --version
  1. 回显如下类似信息，表示Docker安装成功。
Client: Docker Engine - Community  Version:           19.03.13

docker私有仓库安装

  1. 拉取私有仓库镜像
docker pull registry
  1. 启动私有仓库容器
docker run -di --name=my_registry -p 5555:5000 registry:latest
  1. 设置开机自启动
docker container update --restart=always my_registry
  1. 测试私有镜像仓库是否搭建成功
  1. 重启docker服务
systemctl restart docker
docker start my_registry
  • 新建jenkins用户
useradd jenkins --home-dir /home/jenkins --shell /bin/bash
passwd jenkins # 设置密码为12345678
  • 新建jenkins备份目录
mkdir -p /data/jenkins_backup
chown -R jenkins:jenkins /data/jenkins_backup
  • 安装rsync
yum install rsync

安装Master

登录master服务器

基础环境准备(root用户执行命令)

安装JDK

  1. 直接联网安装JDK
yum install java-1.8.0-openjdk-devel.x86_64
  1. 配置JAVA_HOME环境变量，vim /etc/profile，最后加上：
export JAVA_HOME=/usr/lib/jvm/java-1.8.0-openjdk-1.8.0.252.b09-2.el7_8.x86_64
export JRE_HOME=${JAVA_HOME}/jre
export CLASSPATH=.:${JAVA_HOME}/lib:${JRE_HOME}/lib
export PATH=${JAVA_HOME}/bin:$PATH
  1. 让profile生效
source /etc/profile

安装git

yum install -y git

安装sshpass

yum install sshpass

安装wget

yum install wget

多线程下载工具axel安装

yum install axel -y

新建jenkins用户

useradd jenkins --home-dir /home/jenkins --shell /bin/bash
passwd jenkins # 设置密码为12345678

创建项目测试时会用到的日志目录

mkdir -p /data/logs/mall
chown jenkins:jenkins /data/logs/mall

下载安装maven

    1. 下载解压
axel -n 20 https://archive.apache.org/dist/maven/maven-3/3.6.1/binaries/apache-maven-3.6.1-bin.tar.gz

tar zxvf apache-maven-3.6.1-bin.tar.gz
    1. 配置M2_HOME环境变量，vim /etc/profile，最后加上：
MAVEN_HOME=/usr/local/apache-maven-3.6.1
export PATH=${MAVEN_HOME}/bin:${PATH}
    1. 让profile生效
source /etc/profile
    1. 创建maven本地仓库目录
mkdir -p /data/maven_repository
    1. 给jenkins用户授权，运行jenkins用户下载依赖包到仓库
chown -R jenkins:jenkins /data/maven_repository/
    1. 修改maven中仓库的位置
vim /usr/local/apache-maven-3.6.1/conf/settings.xml

#将仓库地址修改为如下：
<localRepository>/data/maven_repository</localRepository>
    1. 找到标签，在其中添加如下内容
<mirror>
<id>alimaven</id>
<name>alimaven</name>
<url>http://maven.aliyun.com/nexus/content/groups/public/</url>
<mirrorOf>central</mirrorOf>
</mirror>

修改docker配置

修改docker配置文件添加执行权限

  1. jenkins用户添加可以执行docker的权限
vim /lib/systemd/system/docker.service

#找到ExecStart=/usr/bin/dockerd这一行，在此行最后添加 -G jenkins，结果如：
ExecStart=/usr/bin/dockerd -G jenkins
  1. 修改默认镜像仓库地址

有需要上传或下载镜像的服务器上，机器所在的docker环境都需要配置私有仓库地址，比如

构建服务器、应用部署服务器

# 修改daemon.json，在原有配置基础，加上如下内容
vim /etc/docker/daemon.json
# 此步用于让 docker 信任私有仓库地址
{
"insecure-registries":["122.112.155.85:5555"]
}
  1. 添加完重启docker
systemctl daemon-reload
systemctl restart docker

下载安装Jenkins

  1. 切换到jenkins用户
su jenkins
cd /home/jenkins
  1. 下载jenkins安装包
axel -n 20 http://mirrors.jenkins-ci.org/war/2.241/jenkins.war
  1. 启动jenkins，开放服务器8888端口号
java -jar jenkins.war --httpPort=8888
  1. 关闭防火墙
systemctl stop firewalld
  1. 修改jenkins配置（插件站点更新，加速联网）
vim ~/.jenkins/hudson.model.UpdateCenter.xml

将XML内的url的值替换为：http://mirror.xmission.com/jenkins/updates/update-center.json
  1. 访问Jenkins

浏览器访问jenkins，地址为：http://http://120.27.194.178:8888//

  • 提示输入密码，根据页面提示查看密码的方式获取密码并登录，一般用cat命令查看
cat /home/jenkins/.jenkins/secrets/initialAdminPassword
  • 密码输入正确后提示插件的选择，可以直接忽略跳过即可看到首页
  • 修改管理员密码为123456，具体操作为点击页面左上角jenkins->people->admin->configure进行修改
  • 修改完后，跳转到登录页，输入用户名admin 密码123456即可正常登录
  1. Jenkins开机自启动
  • 创建jenkins新的工作目录
#切换回root账号
mkdir /data/jenkins_data
chown -R jenkins:jenkins /data/jenkins_data
  • 切换到jenkins用户
su jenkins
  • 在/home/jenkins下新建脚本：vim jenkins.sh
#!/bin/bash
export JAVA_HOME=/usr/lib/jvm/java-1.8.0-openjdk-1.8.0.171-8.b10.el6_9.x86_64
export JENKINS_SERVER_PATH=/home/jenkins
export JENKINS_HOME=/data/jenkins_data
cd ${JENKINS_SERVER_PATH}
nohup java -jar jenkins.war --httpPort=8888 >jenkins.log 2>&1 &

以上内容编辑后保存退出
  • 添加脚本执行权限
chmod +x jenkins.sh
  • 退出到root用户下
exit
  • 设置开机执行：vim /etc/rc.d/rc.local，在最后添加如下启动命令：
su jenkins -c "/home/jenkins/jenkins.sh"
此命令可尝试下执行是否能成功，再访问jenkins，发现jenkins首页一直在加载
  • 加速加载插件列表，修改配置
vim /data/jenkins_data/hudson.model.UpdateCenter.xml

在以上文件中替换url内的值为：http://mirror.xmission.com/jenkins/updates/update-cen
ter.json
再次执行刚执行的启动jenkins的命令，发现能正常启动，不用做其他配置，继续执行下面命令
  • 添加执行权限
chmod +x /etc/rc.d/rc.local
  • 重启服务器
  • 重启完再次访问jenkins，发现启动成功，此时由于工作目录已还，再次登录修改密码即可

安装slave

slave无需再次安装jenkins，保证主机从机能够连通

登录到从机器安装环境

新建jenkins用户

useradd jenkins --home-dir /home/jenkins --shell /bin/bash
passwd jenkins # 设置密码为12345678

wget、axel、sshpass、jdk、git、maven、创建项目测试时会用到的日志目录、docker的安装、

docker私有仓库的配置等步骤参考前文

配置ssh免密登录

免密登录指的是master可以不用密码直接登录到slave

登录到主机器，切换到jenkins用户，进入jenkins目录，生成sshkey，执行下面命令后一直回车完成即可

ssh-keygen

拷贝主机的公钥文件到从机器，执行命令后输入从机jenkins用户密码即可

# 进入到.ssh目录
cd /home/jenkins/.ssh
#将公钥拷贝到从机上
cat id_rsa.pub >> authorized_keys
scp authorized_keys jenkins@47.110.58.254:/home/jenkins/.ssh

注意，备份服务器也需要公钥文件：

scp authorized_keys jenkins@122.112.155.85:/home/jenkins/.ssh

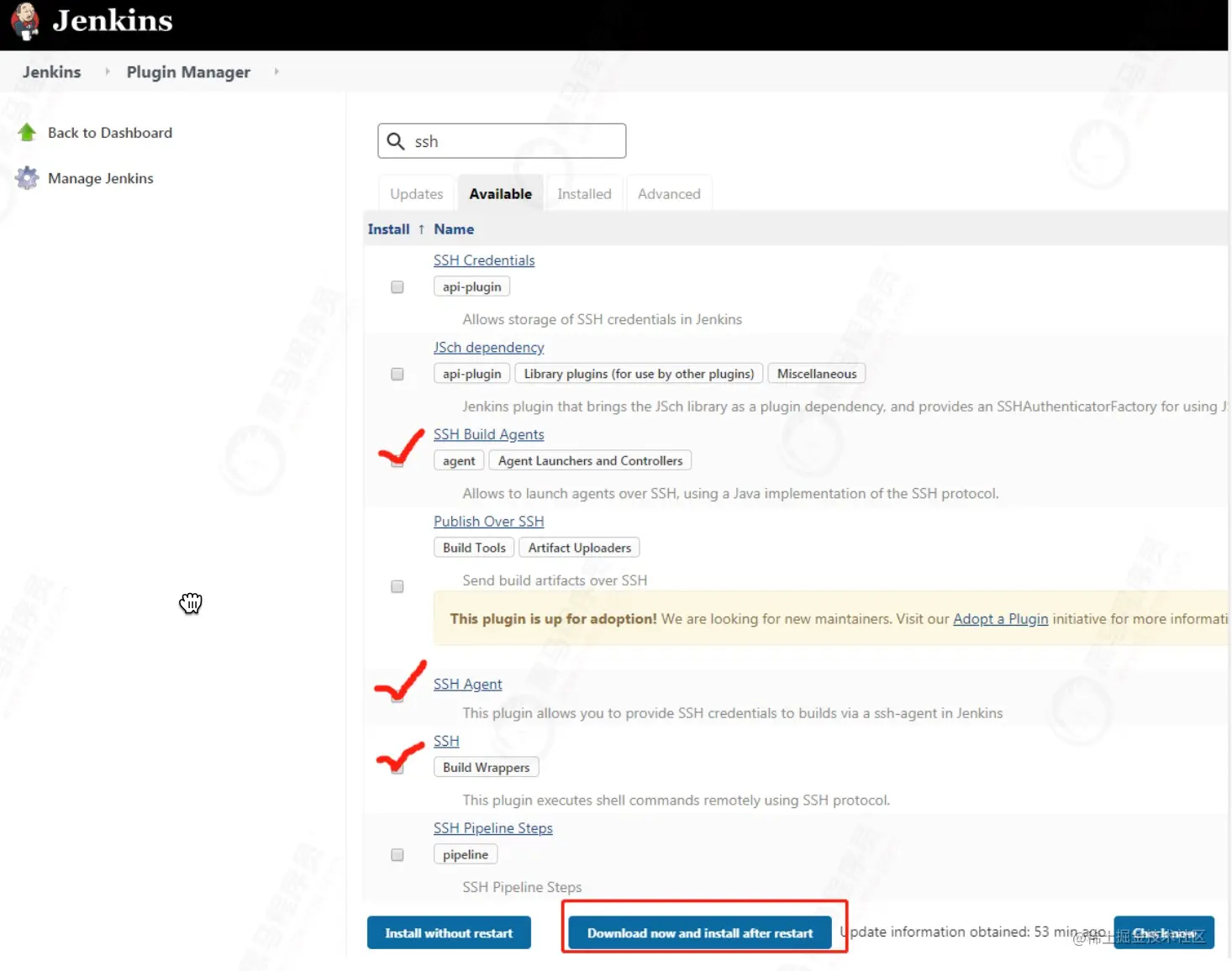

登录jenkins，安装ssh插件

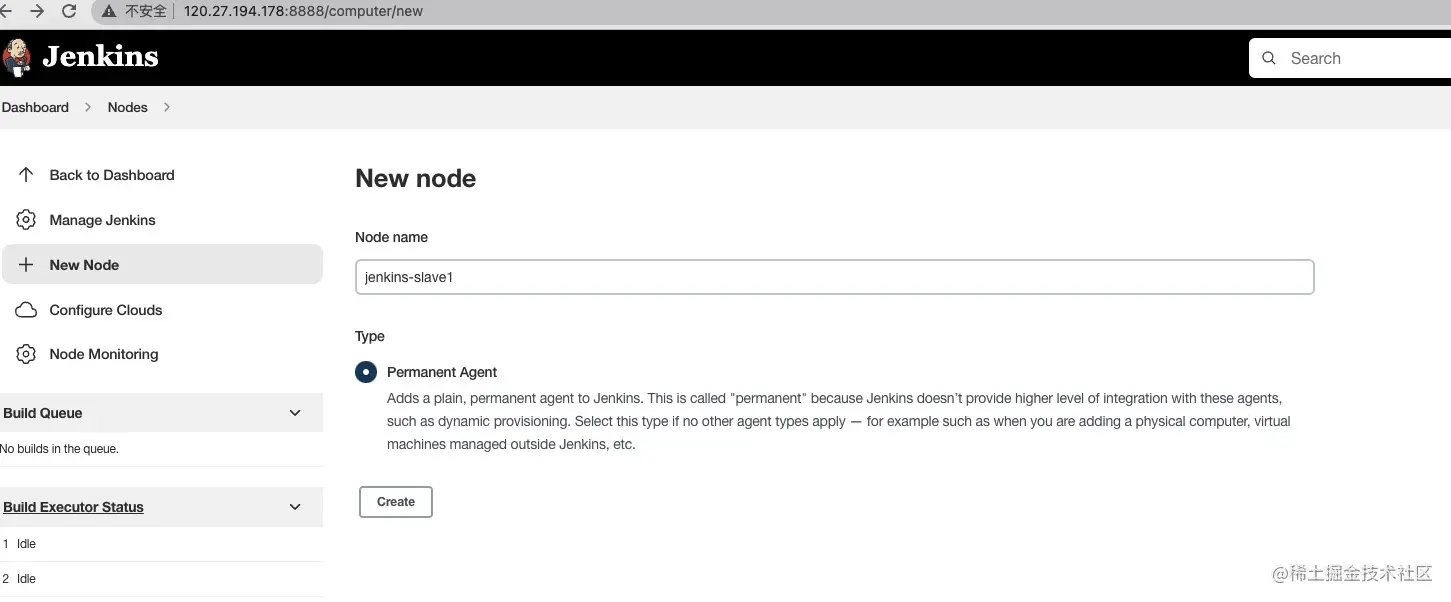

新建节点

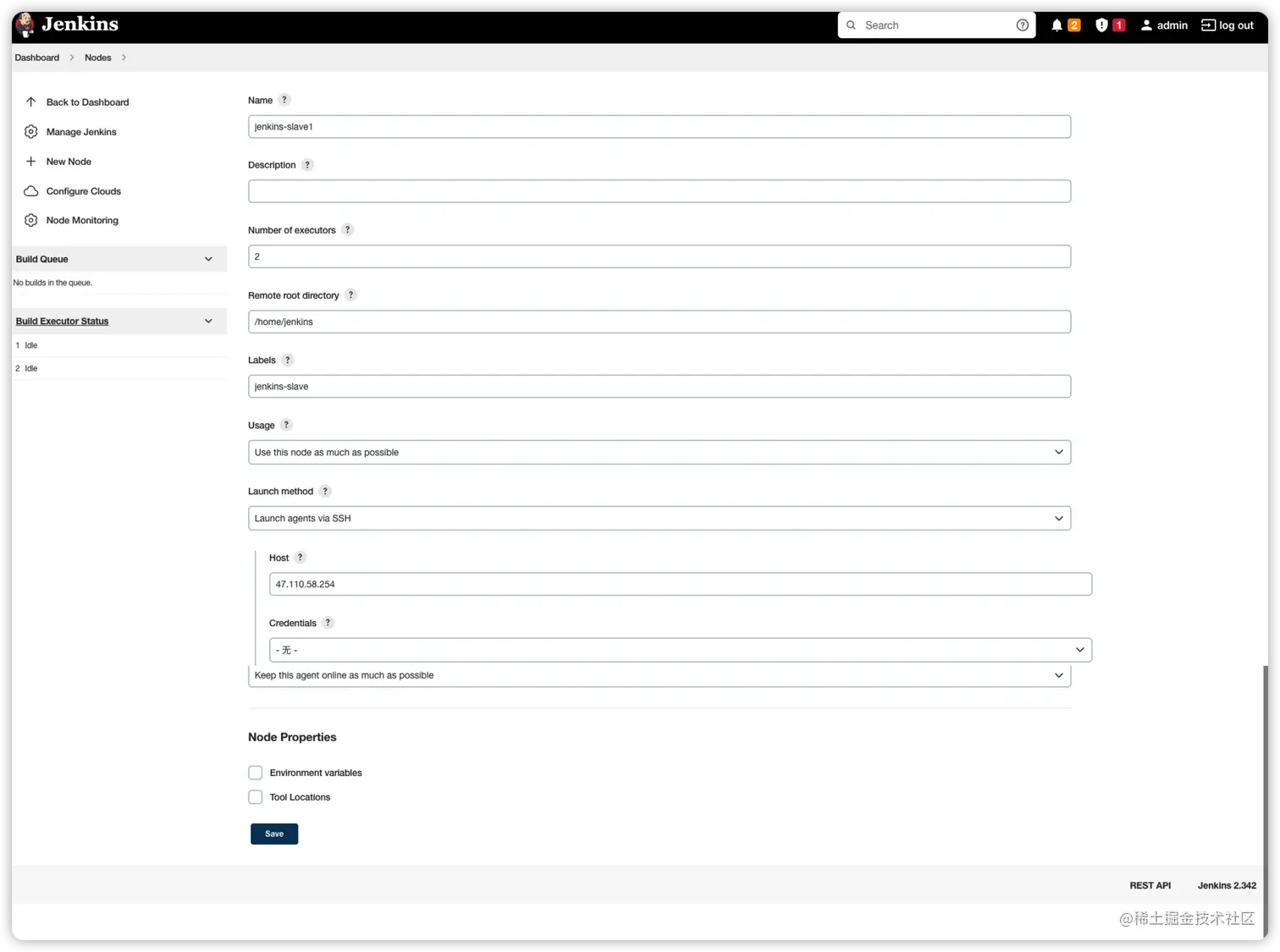

  • 上图中点击create后，配置信息

  • 说明：
    • of executors：并发构建数量
    • Remote Root Directory：从节点的工作目录
    • Labels：标签名，当job配置节点关联时会用到标签名，比如新建普通job时，配置job里可通过“Restrict where this project can be run”来填写标签，标签可用于分组，一个标签可以对应个node
    • Usage：常选择“尽可能多的使用此节点

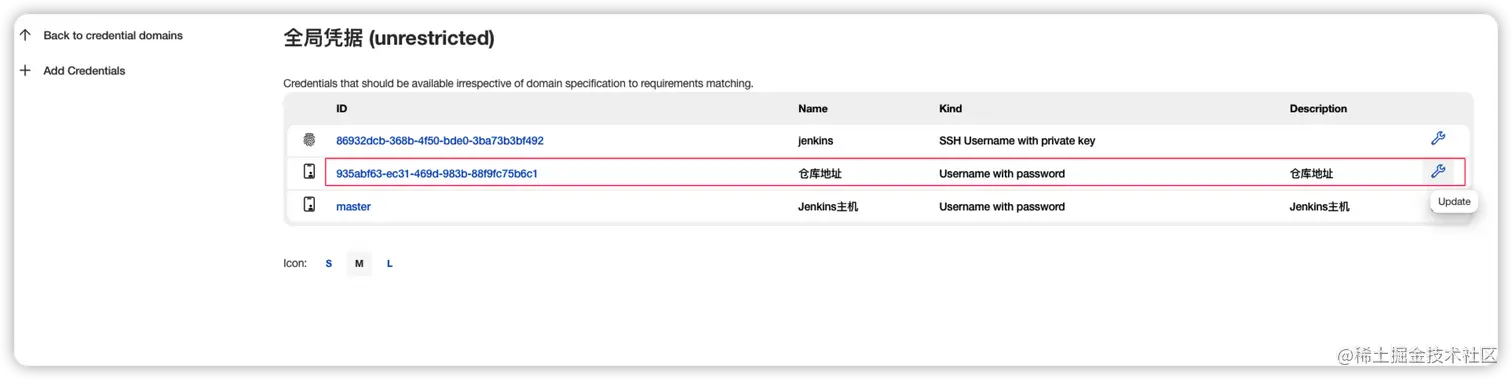

添加私钥

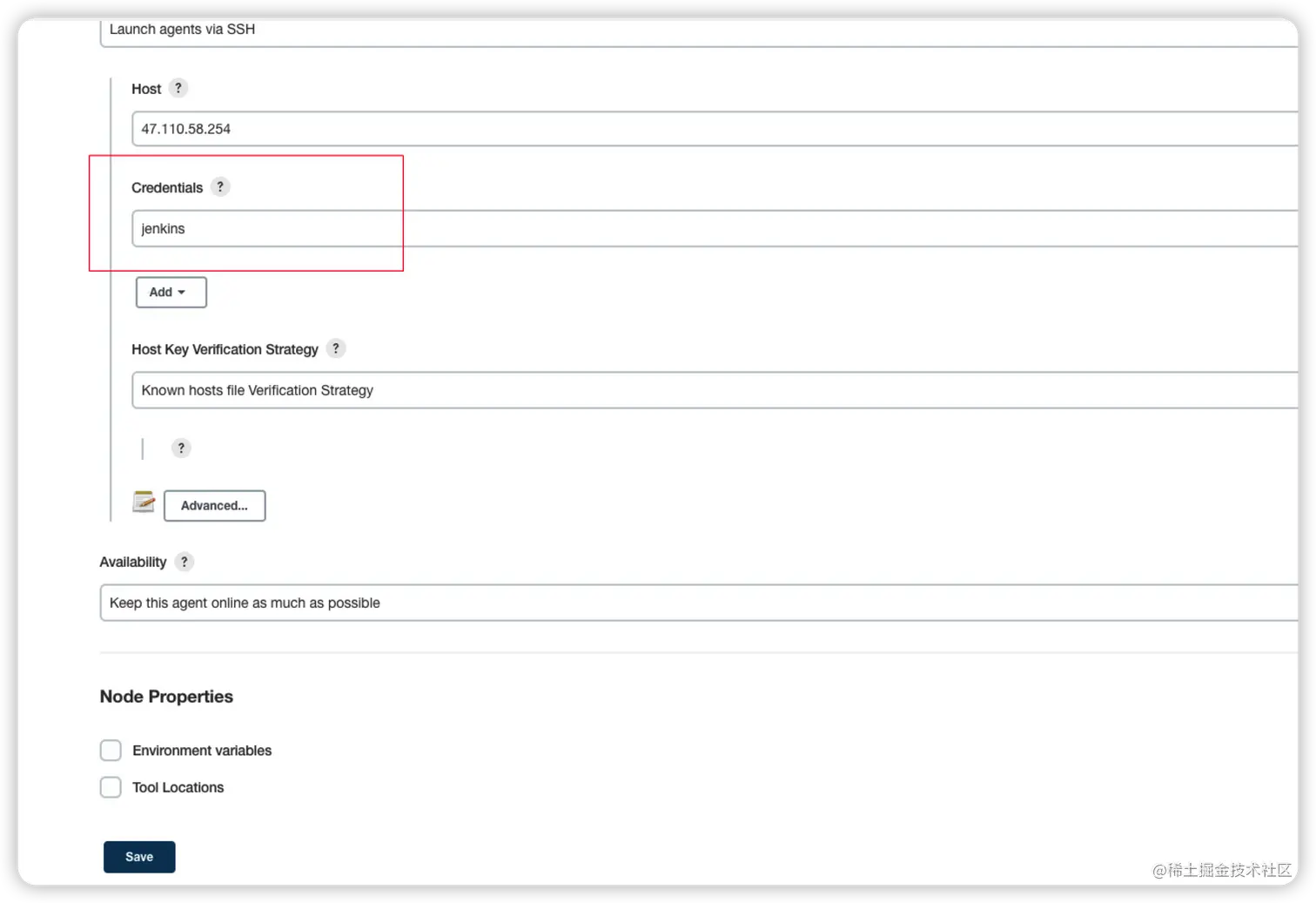

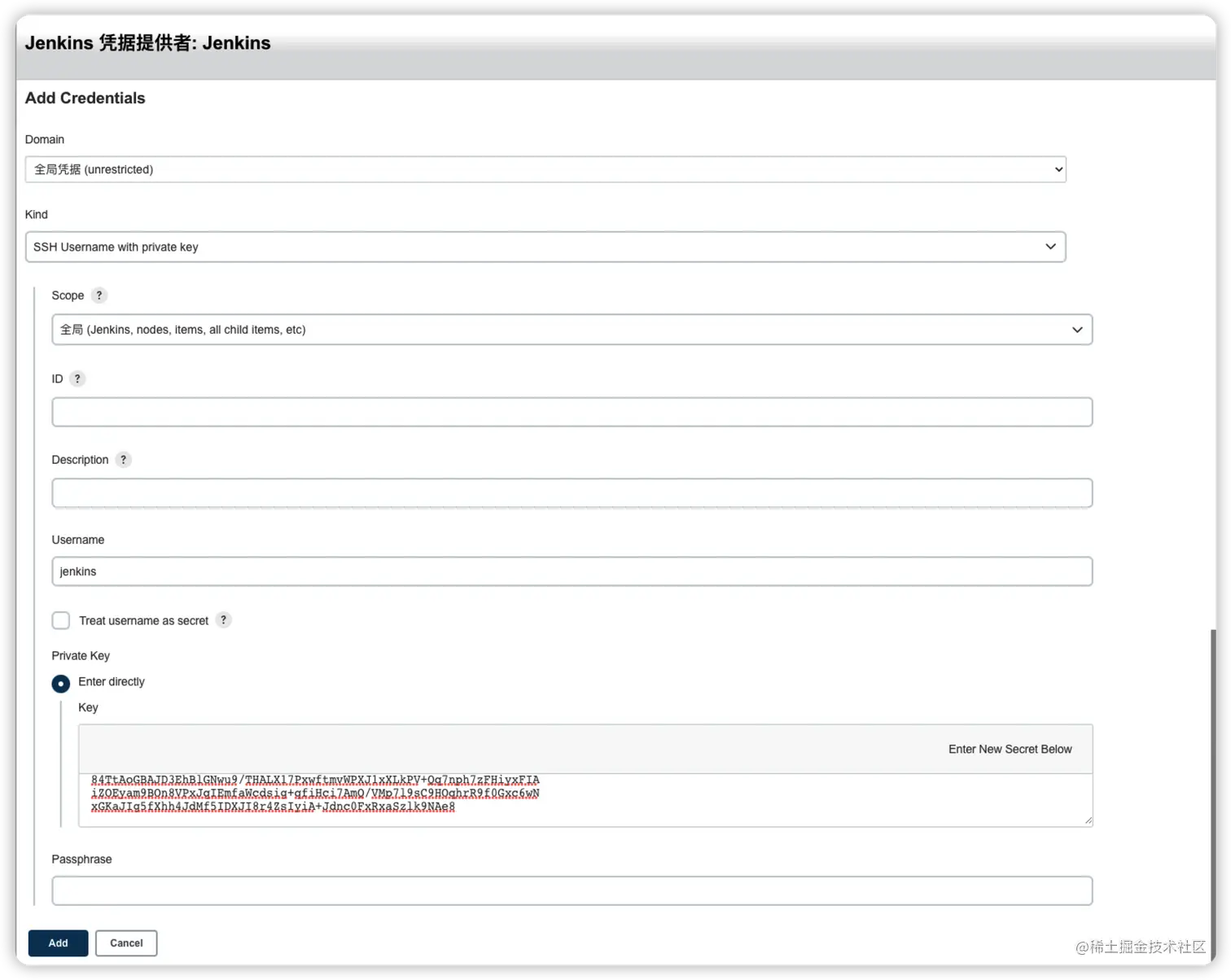

点击上图中Credentials下的add按钮，弹出以下页面，添加凭证

图中添加的私钥来自于我们在主机器上生成的两个文件之一，具体查看方式为：

cat /home/jenkins/.ssh/id_rsa

选择证书，然后保存

保存后如果启动失败的时候遇到以下问题

[04/10/22 16:49:21] [SSH] Opening SSH connection to 47.110.58.254:22.
ERROR: Server rejected the 1 private key(s) for jenkins (credentialId:7265ff8a-1515-4745-a174-e6f550630818/method:publickey)
[04/10/22 16:49:21] [SSH] Authentication failed.
hudson.AbortException: Authentication failed.
    at hudson.plugins.sshslaves.SSHLauncher.openConnection(SSHLauncher.java:1143)
    at hudson.plugins.sshslaves.SSHLauncher$2.call(SSHLauncher.java:648)
    at hudson.plugins.sshslaves.SSHLauncher$2.call(SSHLauncher.java:642)
    at java.util.concurrent.FutureTask$Sync.innerRun(FutureTask.java:334)
    at java.util.concurrent.FutureTask.run(FutureTask.java:166)
    at java.util.concurrent.ThreadPoolExecutor.runWorker(ThreadPoolExecutor.java:1146)
    at java.util.concurrent.ThreadPoolExecutor$Worker.run(ThreadPoolExecutor.java:615)
    at java.lang.Thread.run(Thread.java:701)
[04/10/22 16:49:21] [SSH] Connection closed.
[04/10/22 16:49:21] Launch failed - cleaning up connection

是因为SSH不希望用户组对home目录和~/.ssh目录及其下文件有写的权限。更改权限即可

chmod g-w authorized_keys

测试slave可用性

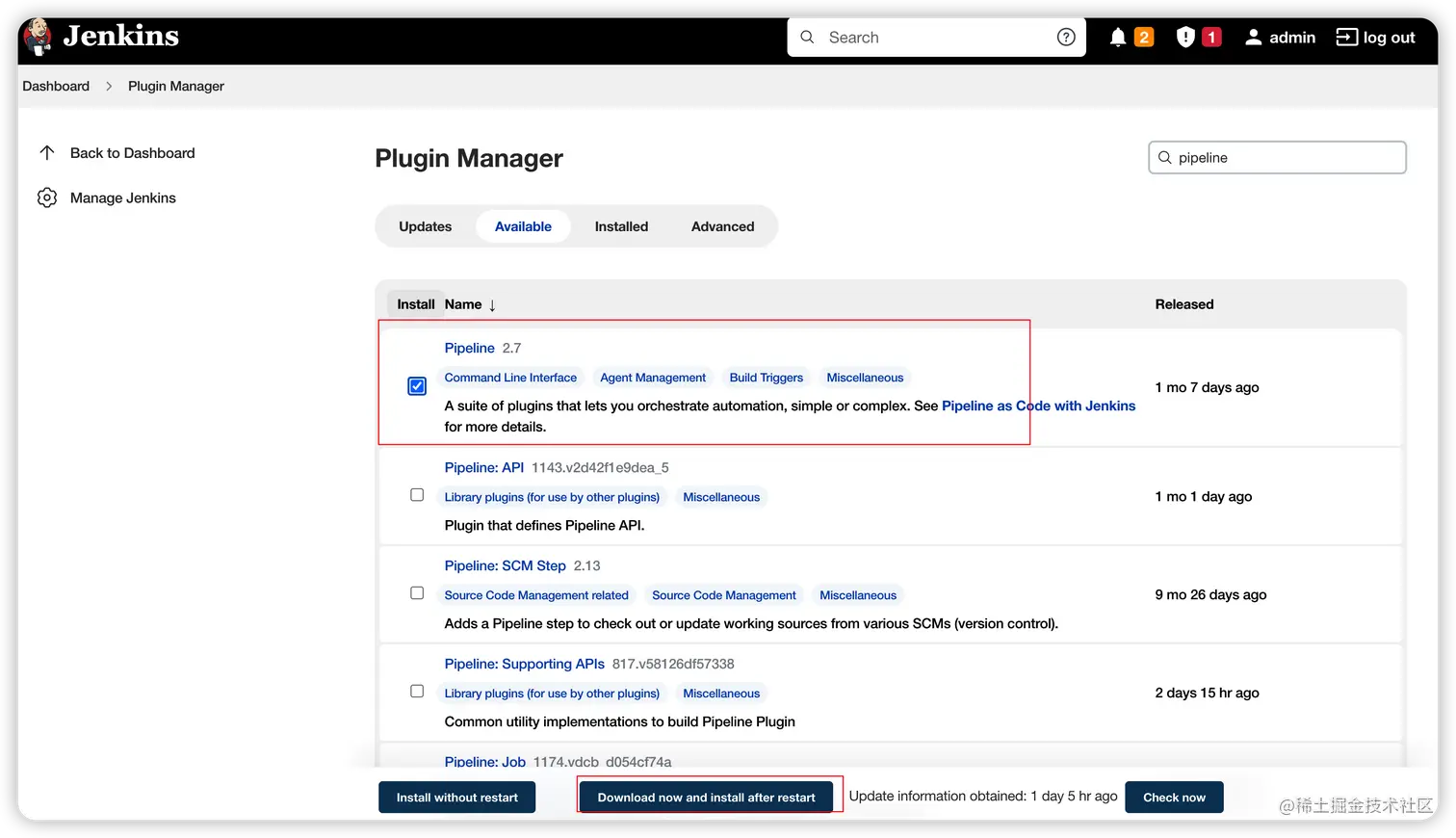

安装pipeline插件

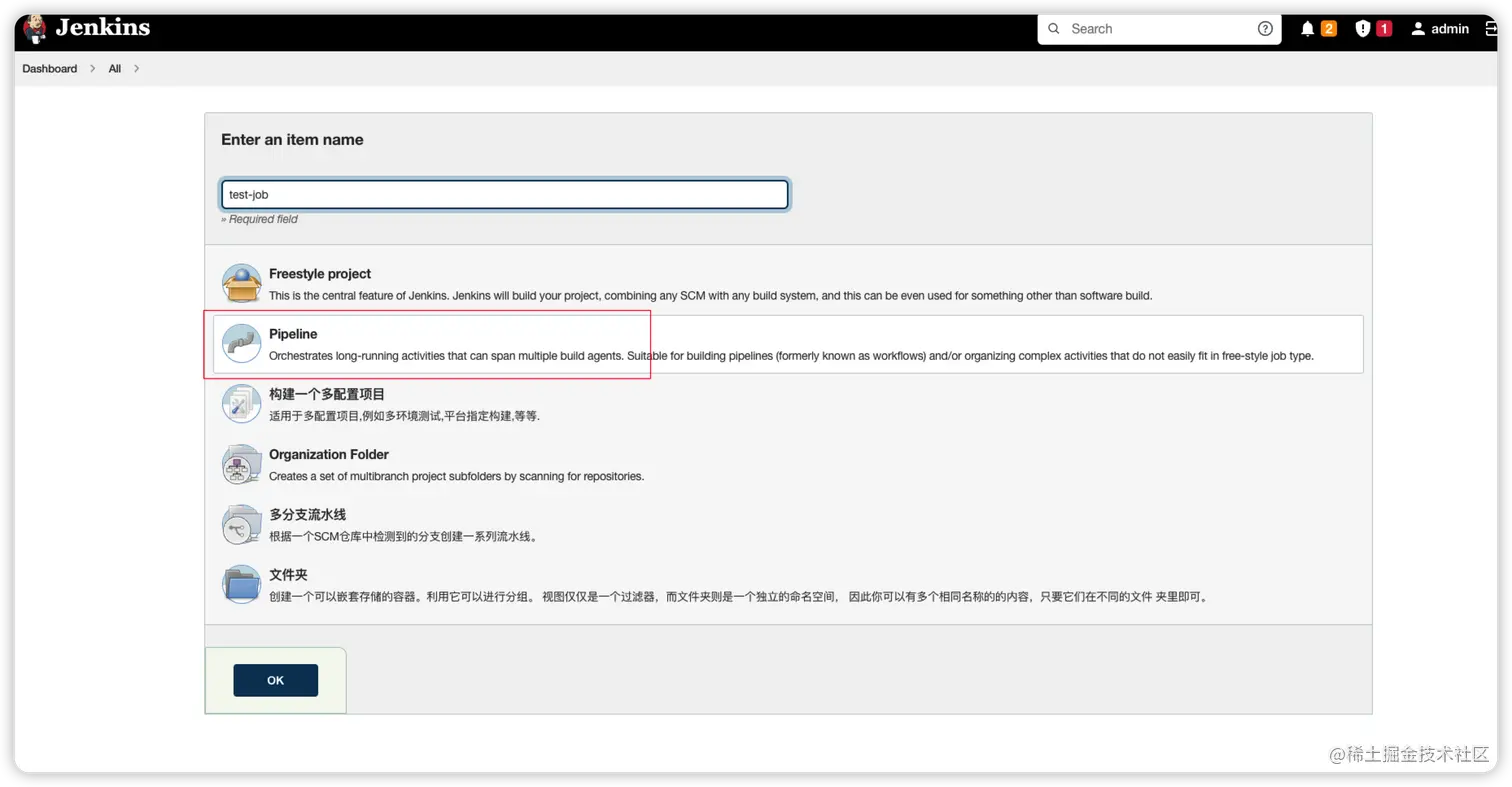

创建pipeline方式的测试job

首页点击new item打开以下页面

job配置

pipeline {
    agent {
        label "jenkins-slave"
    }
    stages {
        stage('Hello') {
            steps {
                echo 'Hello World'
            }
        }
    }
}

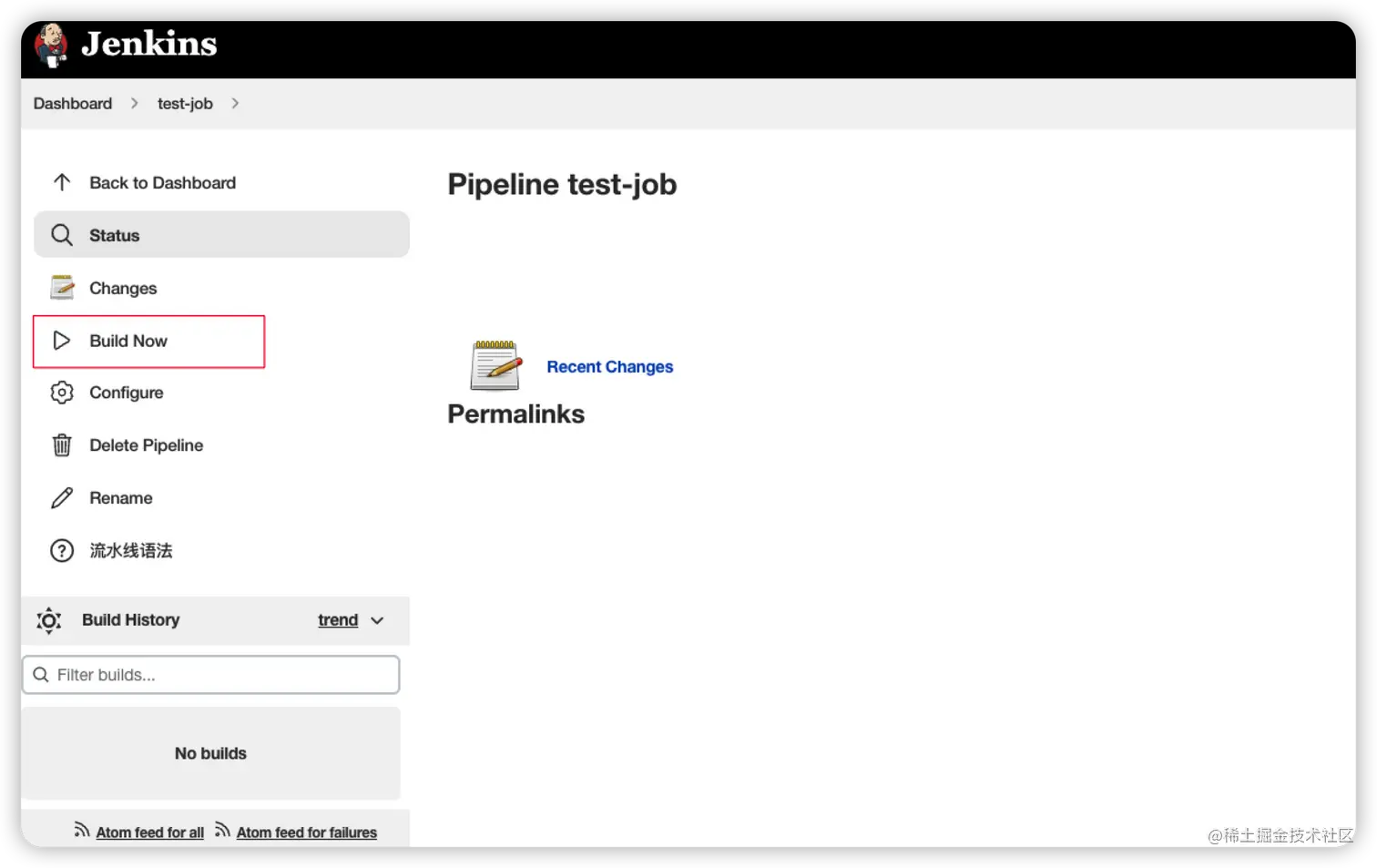

构建JOB

查看运行状态

从上图可以看到，由于我们脚本配置了jenkins-slave，所以，最终执行任务实在jenkins-slave1节点机

器上执行的

我这里只安装了一个从节点，另一个从节点的安装步骤和上面一样，推荐新建node的时候，复制第一个的信息，改动host即可

主从节点列表

jenkins管理界面核心配置介绍

重点介绍核心配置：节点管理、用户管理、角色管理、分组管理、插件管理、全局工具配置

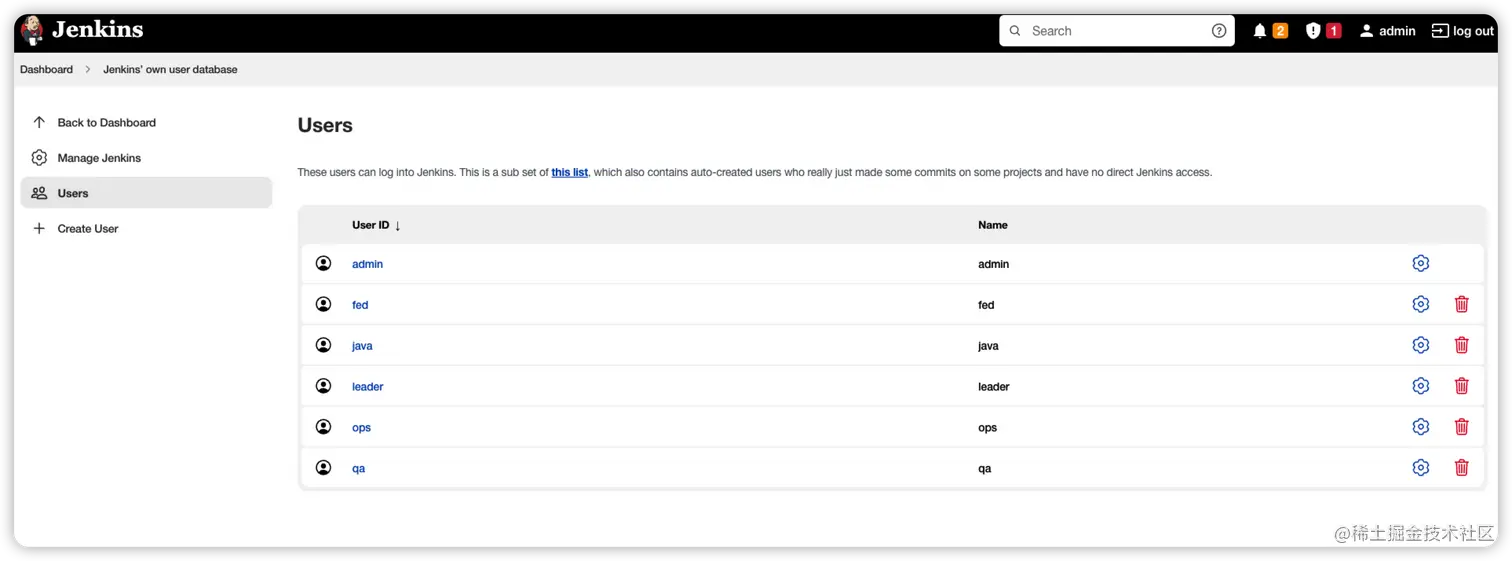

用户管理

为方便接下来的演示，新建如下账号，开发共计两个账号，运维、测试、负责人各一个账号。

账号密码说明
java123456后端开发账号
fed123456前端
qa123456测试
ops123456运维
leader123456项目负责人

在用户管理列表中可以进行用户配置，比如设置用户密码等，也可以删除用户

角色管理

  • 之所以提到角色管理，是由于跟用户权限控制有关，在jenkins中控制用户权限需要选择安全策

略，比如有：安全矩阵策略、项目矩阵策略、基于角色的策略等，而企业最常用的就是基于角色的

策略，本文也是以角色管理为主。

  • 在jenkins中角色管理分为两种：一种是全局角色，此角色与具体的job无关，是一种全局权限的控

制，比如控制用户能不能查看job，能不能配置job；还有一种是项目角色，此角色与具体job有

关，可以精细化控制到用户具体能拥有哪些job的哪些权限。但是特殊说明的是：如果想要配置角

色管理，必须安装插件才行

安装插件

插件名：Role-based Authorization Strategy

选择安全管理策略

Manage Jenkins -> Security - > Configure Global Security

权限配置需求

账号岗位查看job点击构建job取消构建job配置job
java研发是是是是
fed研发是是是是
qa测试是是是是
ops运维是是是是
leader负责人是否否否

以上是粗粒度权限控制要求：

  • Java视图里能够操作所有项目
  • Web视图里能够操作所有项目
  • 运维和测试视图里能够操作所有项目
  • 负责人视图里能看到所有项目

下面是细细力度权限控制要求（主要针对研发人员）：

  • Java视图里只能操作Java相关的项目
  • Web视图里只能操作web相关的项目
  • 运维和测试视图里能够操作所有项目
  • 负责人视图里能看到所有项目

全局角色管理

新建演示用job

均基于pipline的helloword进行创建，java的开发测试生产各一个，web的开发测试生产各一个

选择角色管理

点击全局角色并配置

新增两个角色分别为builder和viewer

角色说明

角色名权限范围
adminJenkins默认的角色，最高权限
builder拥有查看job、构建job、配置job的权限
viewer拥有查看job的权限

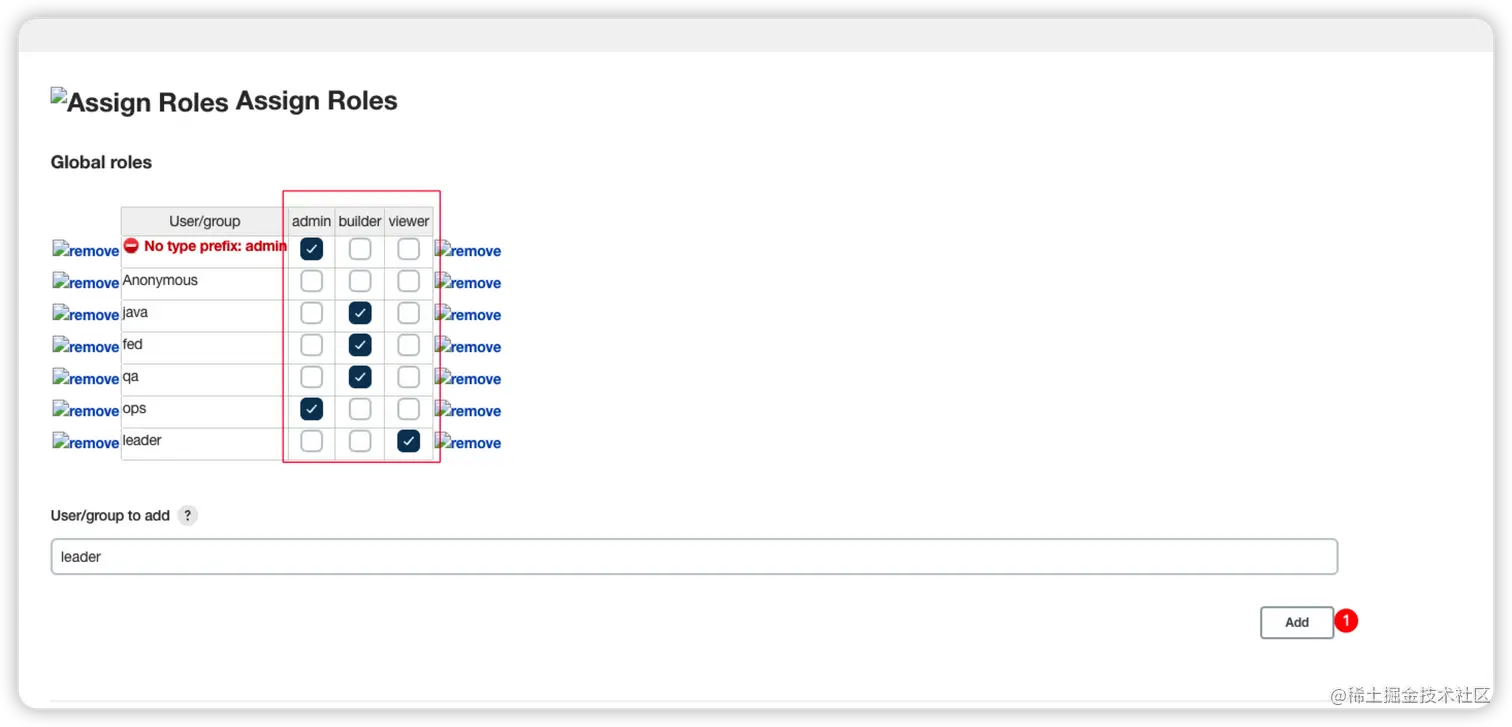

为用户指定全局角色

项目角色管理

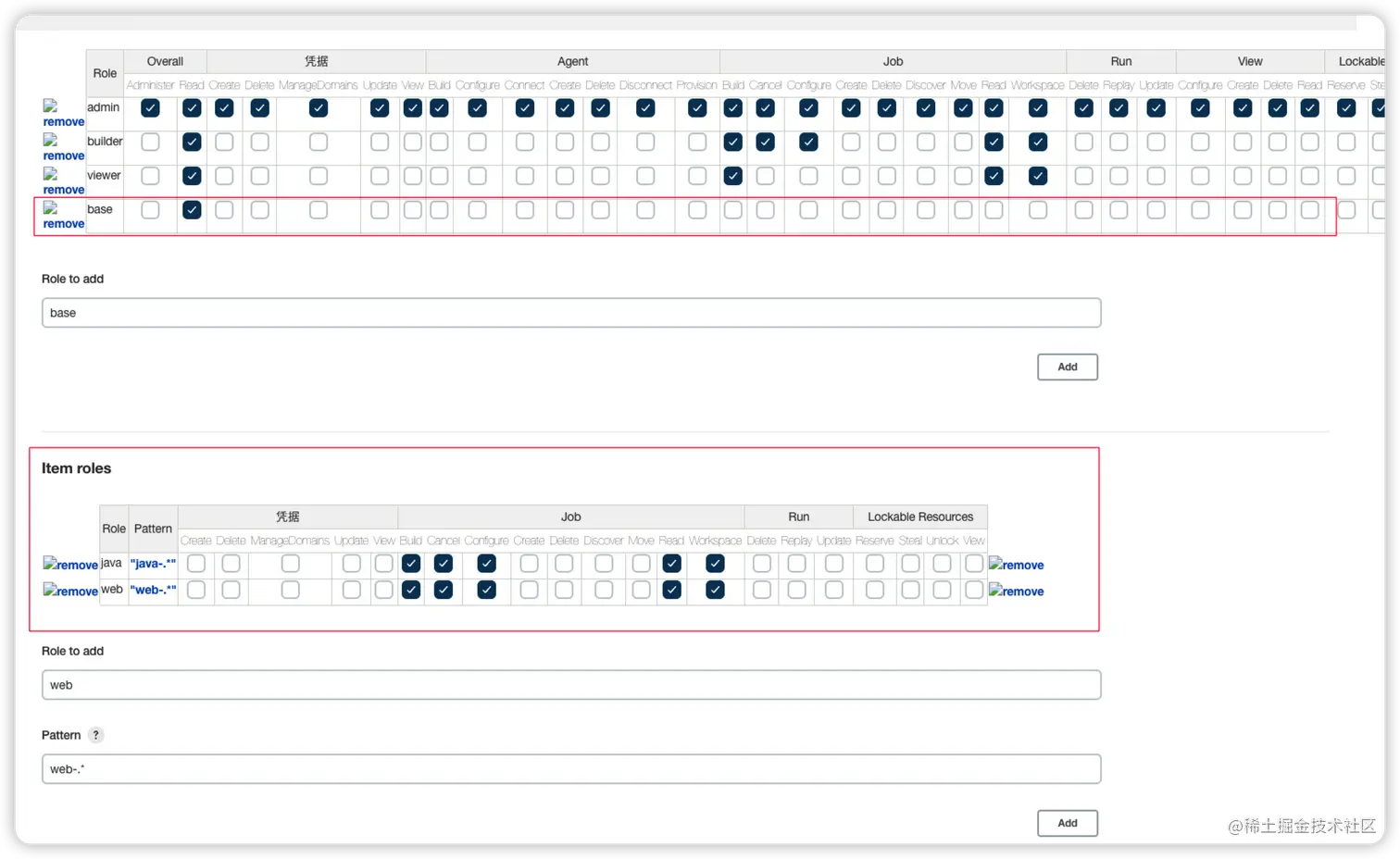

项目角色配置

  • 这里提到的项目指的是jenkins里的job，之所以要进行项目角色配置，是因为企业开发一般有这么一种

需求：开发人员不同、所看到的项目也不同。比如Java工程师只能看到Java的项目、WEB工程师只能

看到web的项目。接下来的配置就是为了实现此需求，单独为Java和web的账号分配不同的项目角色，

其他账号权限不变。

  • 此处要设置项目角色之前，先创建个全局角色base，指定一个overall的read权限即可。

配置说明：

  • role的值：项目的角色名
  • pattern的值：为正则表达式，表示匹配什么样名字开头的job，我们这里java和前端的项目都分为

三种环境。注意表示什么开头，在这里要写成"关键词.*"。

角色说明

角色名权限
javajava-.*表示角色java会匹配到java-开头的所有项目
webweb-.*表示角色web会匹配到所以web-开头的项目
viewer拥有查看job的权限

调整角色及分配角色

分组管理

根据测试job列表，我们发现，如果是非开发的账号，比如测试、运维、负责人都可以查看到所有job，

job如果太多则列表显示过长，所以可对job进行分组管理

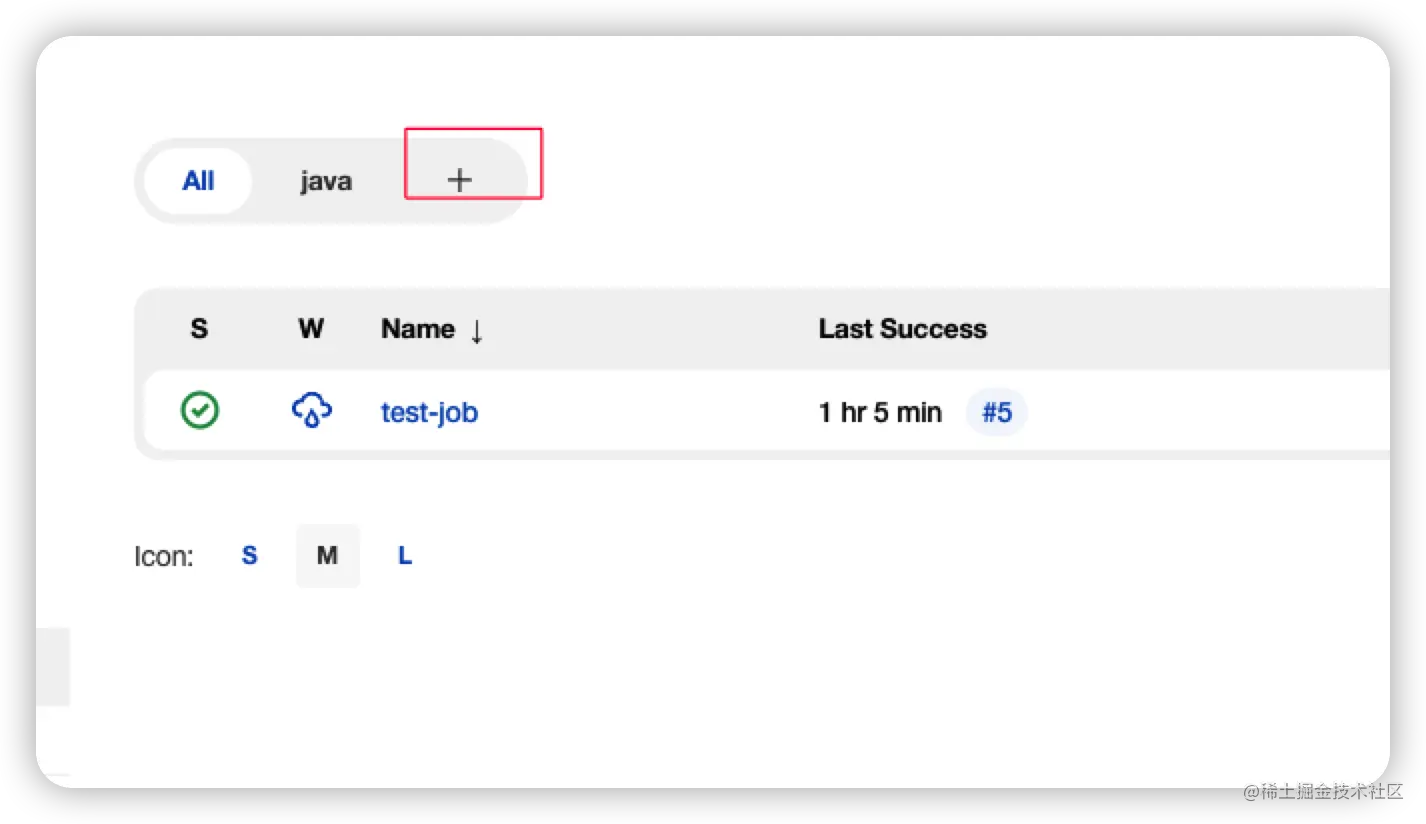

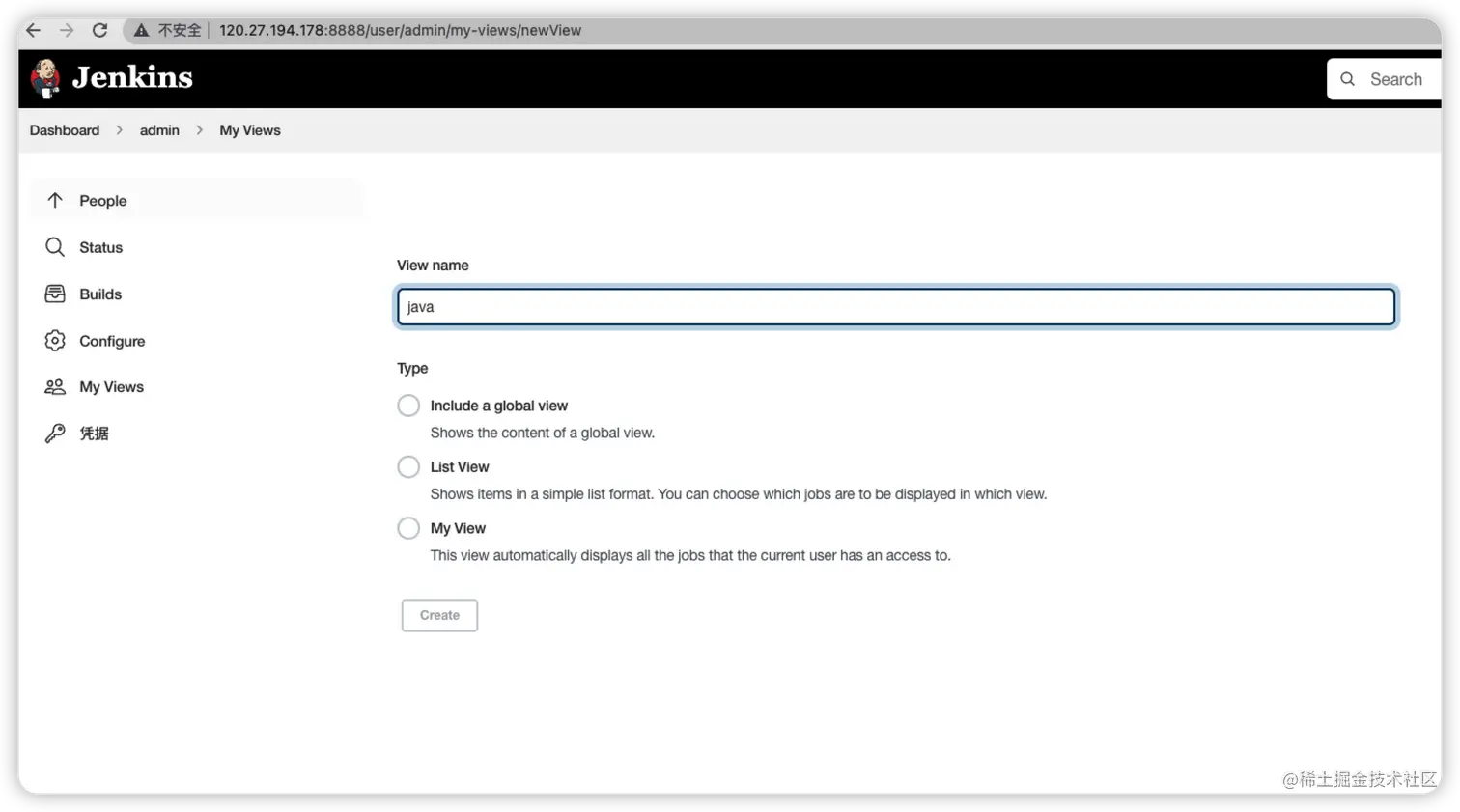

点击新建分组

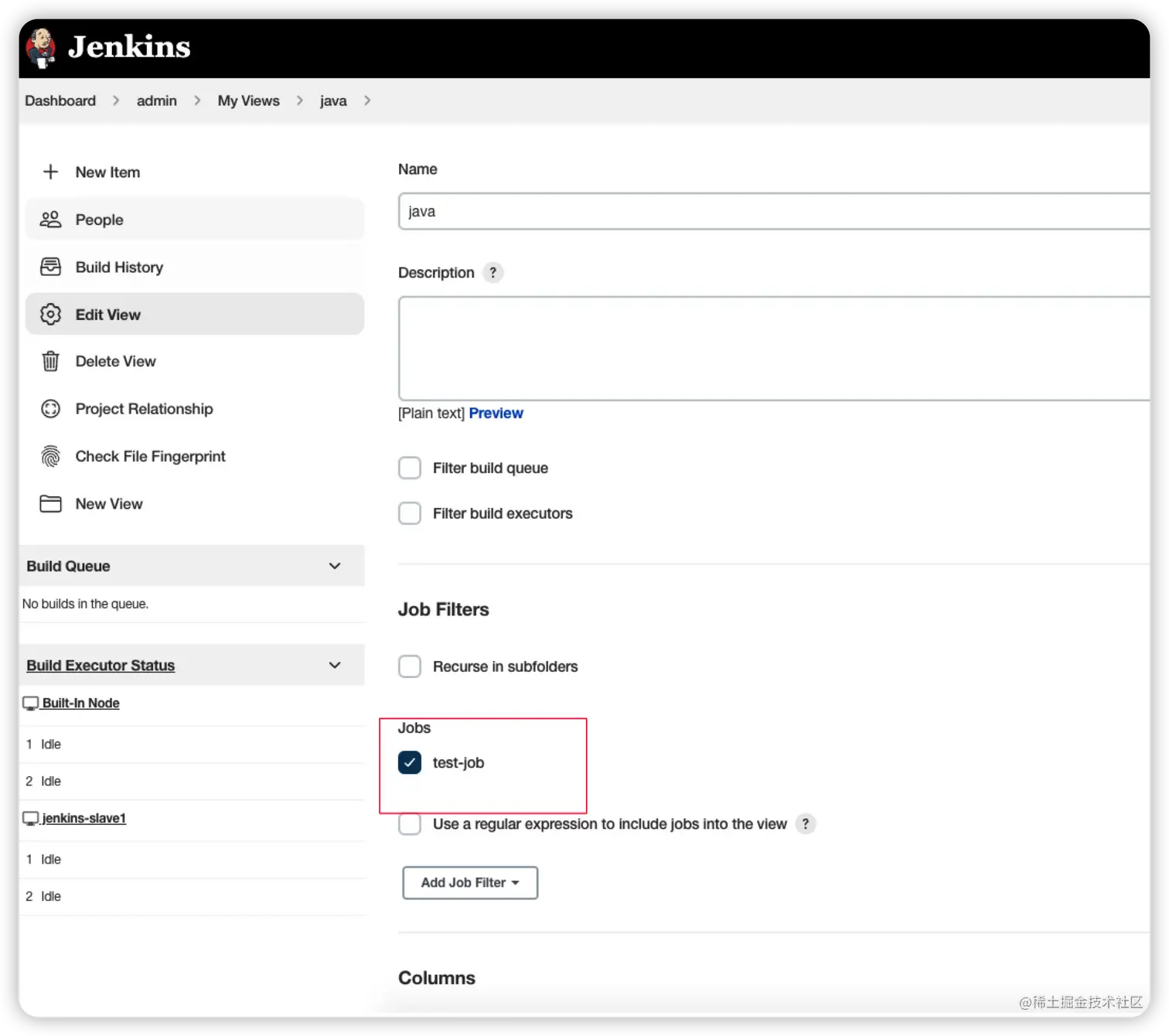

配置Java分组内的job

插件管理

jenkins提供了丰富多样的插件，能够满足几乎所有企业持续集成过程中的需求。根据前文操作，我们实

际上已经用过插件管理：比如安装主从时用到的pipeline插件、角色管理使用的Role-based

Authorization Strategy插件。

插件镜像地址更新

我们在前文安装jenkins时已经修改过，目的是加速插件下载，实际上可选的镜像地址有很多，如下：

也可参见官方网站提供的可用镜像地址：mirrors.jenkins-ci.org/status.html

镜像地址更换

方式1：可采用之前安装jenkins时修改~/.jenkins/hudson.model.UpdateCenter.xml中url值的方式

方式2：可进入到web-ui界面的Manage Plugins->Advanced -> Update Site进行修改

重启Jenkins

这里是个小技巧，具体为在页面重启jenkins的方式，在jenkins地址后加上/restart即可，比如在本课

程中具体的重启地址可以为：http://192.168.200.200:8888/restart

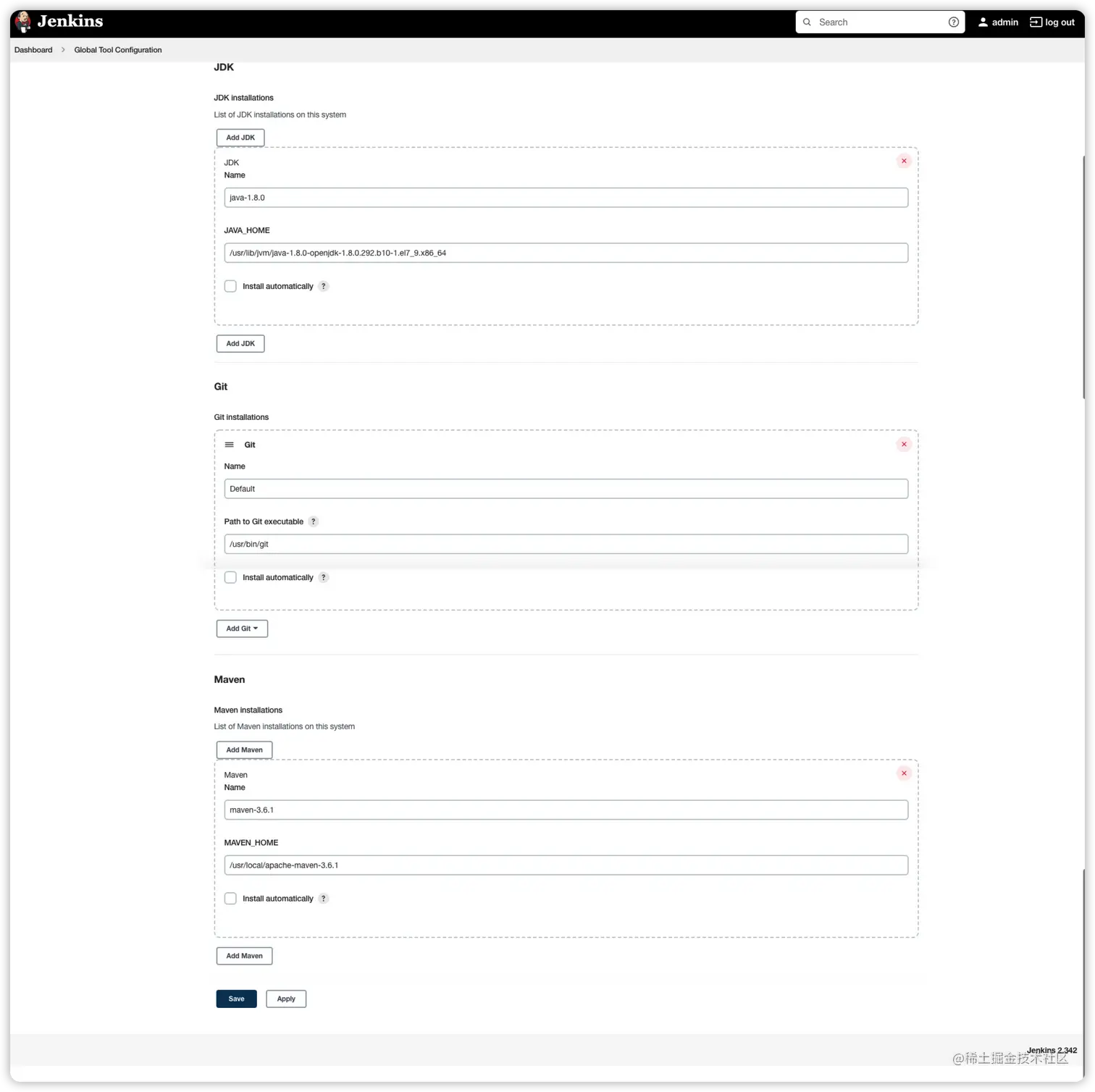

全局工具配置

非pipeline的Java项目如果要构建成功，全局工具的环境需要配置好

  • 配置入口：Manage Jenkins->Global Tool Configuration
  • 配置方式：指定服务器上已经安装好的服务位置（不需要勾选自动安装）
  • 配置前提：服务器已经安装好jdk1.8、maven3.6.1、git1.8.3.1
  • 配置内容如图

Jenkins原理分析-jenkins如何存储数据

  • 在jenkins中，所有的数据默认都以文件形式存储在$JENKINS_HOME目录下。
  • 占用空间最大的目录就是jobs目录和workspace目录
  • jobs目录：项目在jenkins上的配置、构建日志、构建结果等所在目录
  • workspace目录：项目在jenkins上配置的源码仓库地址下载下的源码所在目录，比如Java中maven的
  • 构建操作在此目录下进行

目录存放位置说明

目录存放位置
jobs目录对应master的/data/jenkins_data/jobs目录
workspace目录对应master的/data/jenkins_data/workspace目录或者对应node节点的/home/jenkins/workspace目录

为方便介绍目录结构信息，我们要新建一个普通的非pipeline的job。注意新建项目前workspace目录还

不存在。

Jenkins Job备份恢复

备份需求

  • 只备份重要的信息，保证恢复时除了构建历史，重要配置和job都在，排除掉build目录
  • 备份要周期性的执行，保证至少每天备份一次
  • 备份不仅仅要存放到Master，还要同步备份到备份服务器上

备份实现

  • thin backup插件实现备份到Master机器
  • Rsync实现备份到备份服务器

备份配置

插件设置备份内容

  • 创建备份目标目录
mkdir /data/jenkins_backup
chown -R jenkins:jenkins /data/jenkins_backup
  • 安装Thin Backup插件
  • 开始备份配置

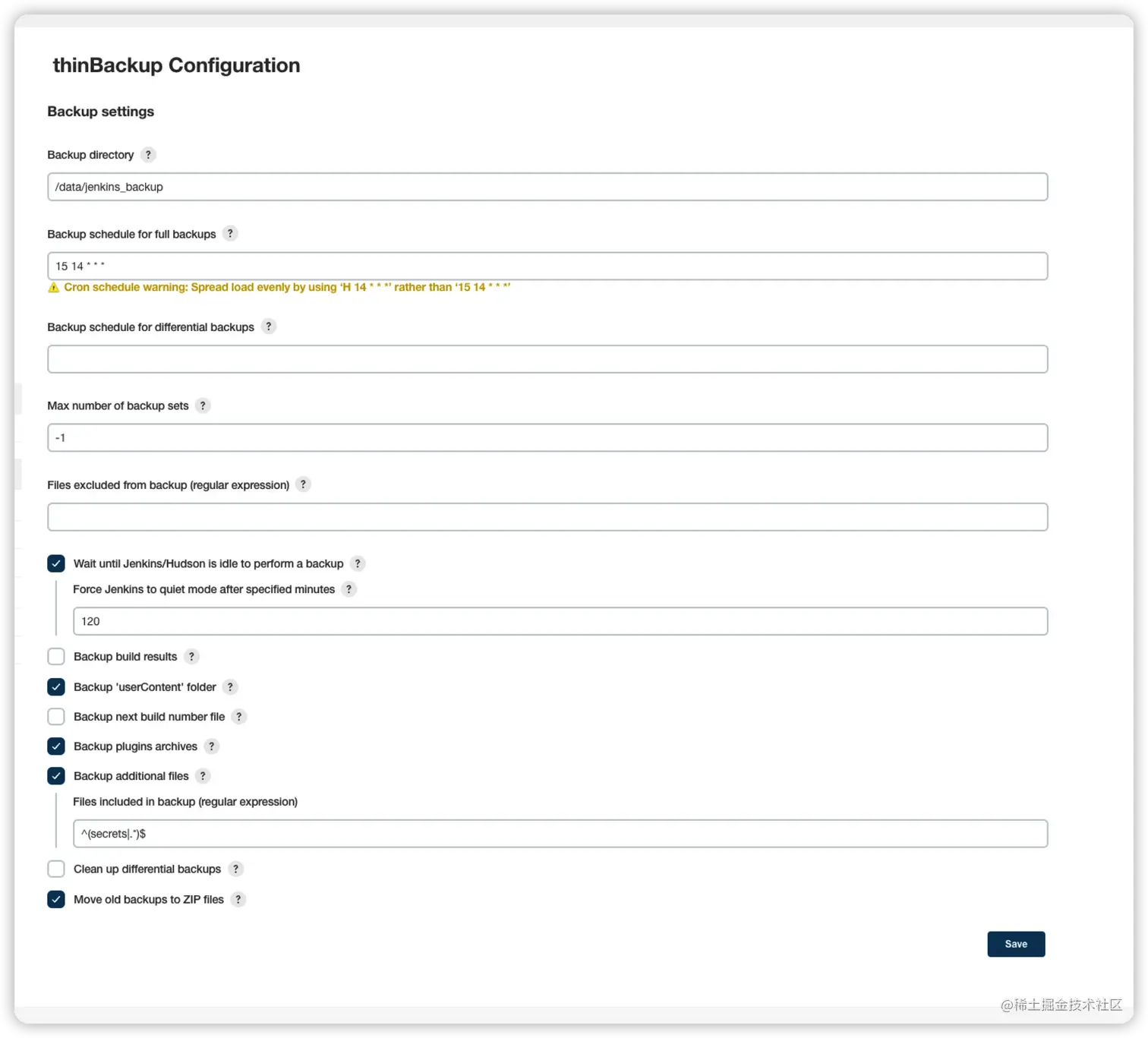

找到备份管理页面Manage Jenkins->ThinBackUp，进入后选择Settings进行配置

  • 如上配置好了每天14：15执行一次，构建的最大备份文件个数为-1表示不限制，备份中排除了build的结果，
  • 图中特殊配置了备份时需要将凭证目录secrets下的所有文件进行备份，通过正则表达式：

^(secrets|.*)$

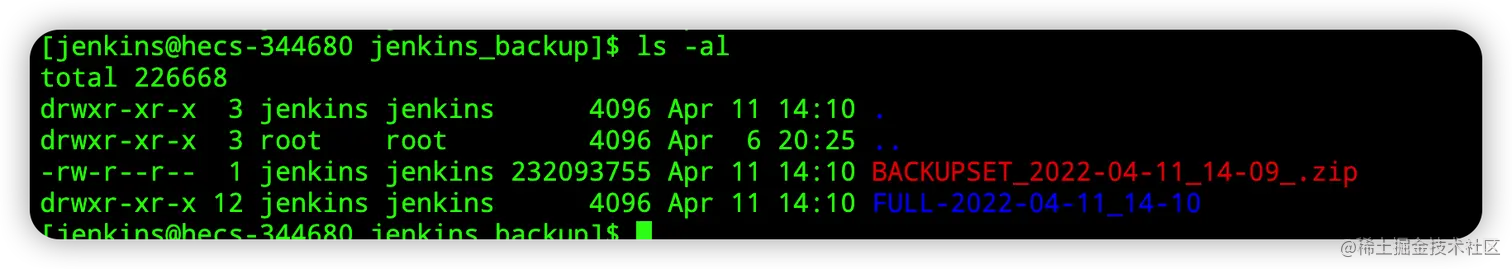

点击保存后，等待时间到14：15过后，我们查看master上的/data/jenkins_backup目录

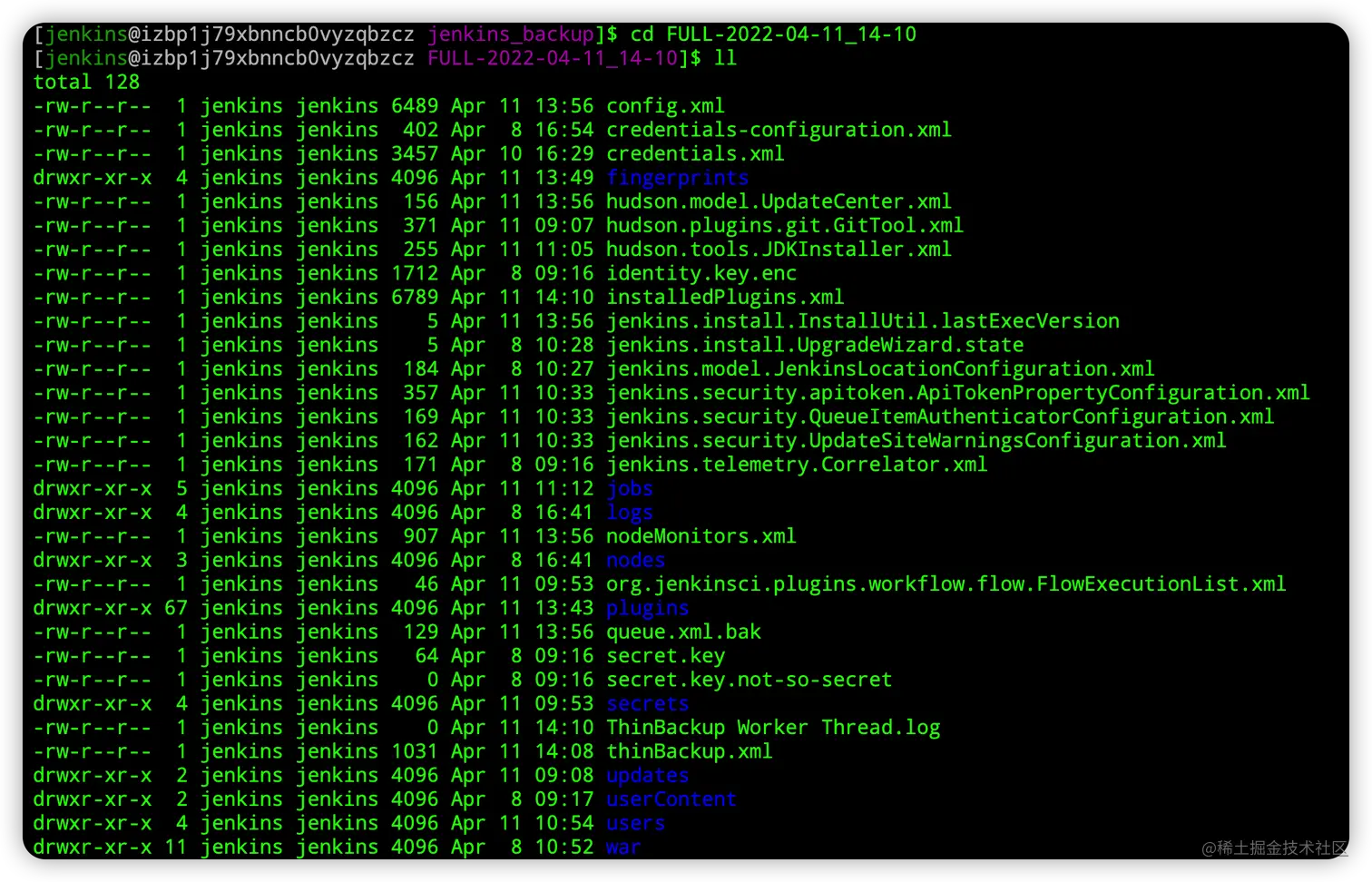

发现备份到点已经执行完毕，那么改目录下备份的内容是否是正确的内容，查看生成的备份目录

由生成的备份目录发现，用户、插件、节点、JOB等核心的配置文件目录都已经备份完毕

rsync增量同步备份文件

使用rsync命令可以实现在每天jenkins完毕后，将当天新增的同步内容，增量同步到备份服务器上

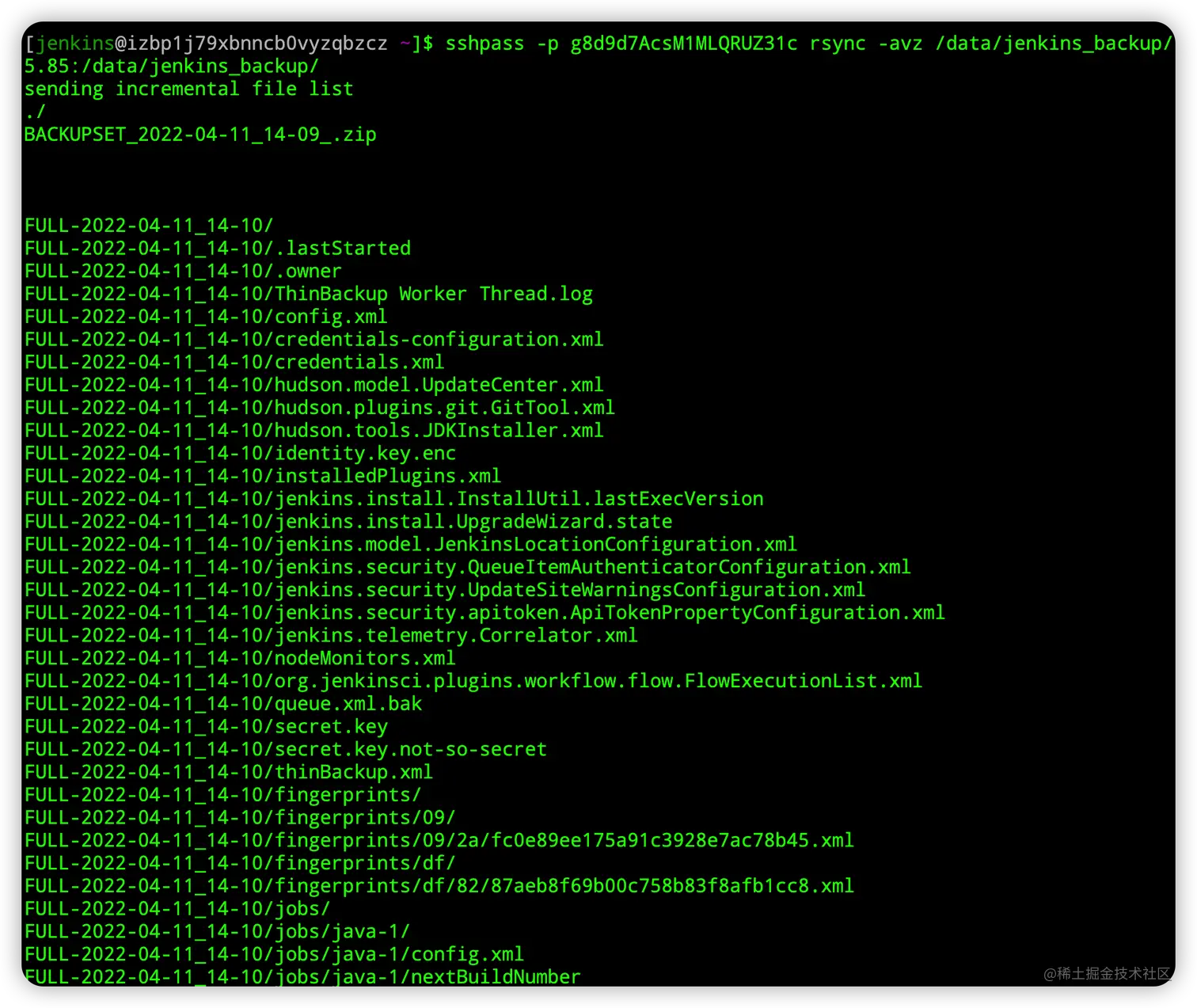

在master上切换到jenkins用户，执行rsync备份命令

特殊说明：执行sshpass命令前先在构建服务器上执行一次rsync命令（仅需一次即可），只有这

次执行通过后，后续再执行sshpass带密码才可使用。后续再执行sshpass前都无需单独再执行

rsync命令。

sshpass -p g8d9d7AcsM1MLQRUZ31c rsync -avz /data/jenkins_backup/ jenkins@122.112.155.85:/data/jenkins_backup/

执行完成后，看到如下内容

登录到备份服务器，切换到Jenkins用户查看，发现已经同步成功

脚本自动执行同步

将rsync做成脚本自动执行，比如jenkins配置的是每天14：10执行同步，那么rsync可以在每天14：30

再自动执行

登录到master上，执行如下操作：

  1. 编辑备份shell脚本
vim /home/jenkins/backup.sh

在脚本中加入如下内容
sshpass -p g8d9d7AcsM1MLQRUZ31c rsync -avz /data/jenkins_backup/ jenkins@122.112.155.85:/data/jenkins_backup/
  1. 给脚本添加执行权限
chmod +x /home/jenkins/backup.sh
  1. 添加到系统crontab文件中，切换到root用户
vim /etc/crontab

在最后行添加如下内容
33 22 * * * jenkins /bin/bash /home/jenkins/backup.sh &>/dev/null
保存完后，重启contab
systemctl restart crond.service

等待到14：30后，查看备份服务器的备份目录，查看同步的结果

恢复备份文件

为了演示恢复备份文件的效果，我们可以假设jenkins数据全丢了，现在什么配置都没有了。为了实现这

个效果我们决定切换jenkins工作目录到一个空目录下，然后重启jenkins，这样jenkins等同于一个全新

的jenkins，就相当于数据全丢了。

  • jenkins没有切换到空工作目录前：有上文所述的5个测试用户，角色配置，7个测试job，还有备份

设置

  • 登录到master开始切换

新建一个空的工作目录并授权：

mkdir /data/jenkins_data_temp
chown -R jenkins:jenkins /data/jenkins_data_temp
  • 切换到jenkins用户，修改jenkins启动脚本
cd /home/jenkins/
su jenkins
vim /home/jenkins/jenkins.sh
  • 修改JENKINS_HOME的值为/data/jenkins_data_temp，并保存脚本
export JENKINS_HOME=/data/jenkins_data_temp
  • 切换到root用户，杀掉启动中的jenkins进程，然后启动jenkins
exit
su jenkins -c "/home/jenkins/jenkins.sh"
  • 访问jenkins

发现jenkins首页变成最初的初始化页面了，我们按照步骤先登录然后设置admin密码为123456

  • 此时的jenkins已经是全新的无任何配置的jenkins了，我们需要更换镜像中心地址，然后下载

thinbackup插件

  • 插件安装完毕后，重启jenkins ，然后登录找到ThinBackup的配置，点击Settings，配置备份目录，然

后恢复的时候就能从备份目录中，找到之前备份的那些文件了

  • 选择要恢复的备份文件，选择最新的备份文件，点击开始恢复

恢复过程页面是不会有恢复完成提示的，等待几分钟后，执行jenkins的重启链接即可,再次登录发现所有的配置都恢复回来了

简单的demo搭建

先直接在主机上搭建一个流水线

新建一个主机node

添加主机凭证，为账号密码登录

添加git凭证，输入账号密码

配置全局工具

新建一个Pipeline项目

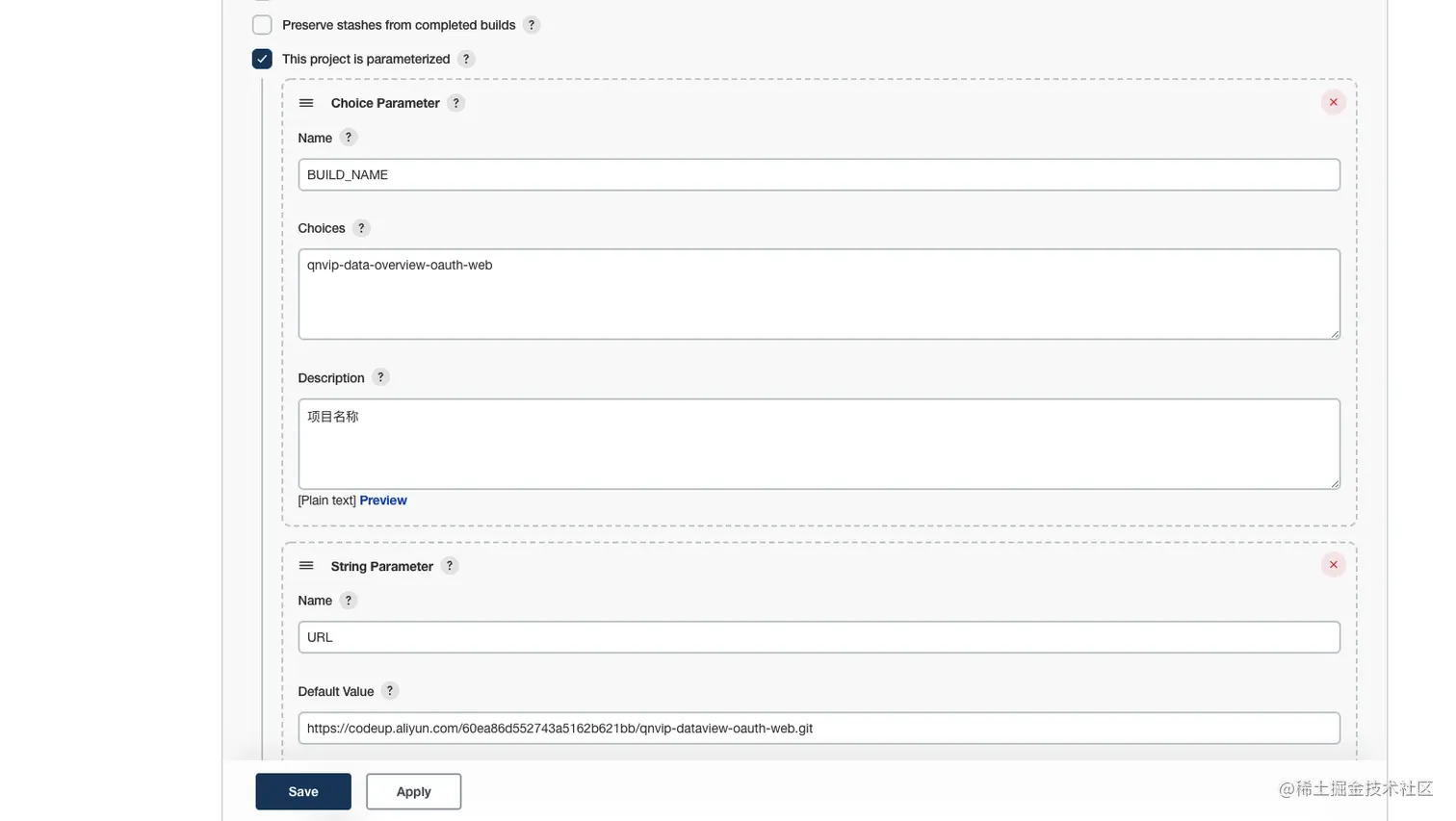

Pipeline语法可以使用参数化配置

编写pipeline语法

这里我就简单的打一个jar包，然后通过java -jar的方式运行，里面的sh脚本是我已经在服务器上编写好的

pipeline {
    agent {
        node {
            label 'jenkins-master'
        }
    }
    options {
        //保持构建的最大个数
        buildDiscarder(logRotator(numToKeepStr:'20'))
    }
    tools {
        //需要在jenkins配置maven环境，名称为maven3.6.1
        maven 'maven-3.6.1'
    }
    stages {
        stage('GitPull') {
            steps {
                git branch: '${BRANCH}', credentialsId: '935abf63-ec31-469d-983b-88f9fc75b6c1', url: '${URL}'
            }
        }
        stage('Build') {
            steps {
                sh "mvn clean package"
            }
        }
        stage('Deploy') {
            steps {
                sh "mv /home/jenkins/workspace/aaa/qnvip-data-overview-web/target/qnvip-data-overview-oauth-web.jar /root"
                sh "cd /root && sh stop-web.sh"
                sh "cd /root && sh start-web.sh"
            }
        }
    }
}

sh脚本

首先在创建好./logs/consoleMsg-web.log目录以及文件

#! /bin/bash

#注意：必须有&让其后台执行，否则没有pid生成   jar包路径为绝对路径
nohup java -jar qnvip-data-overview-oauth-web.jar > logs/consoleMsg-web.log 2>&1 &

# 将jar包启动对应的pid写入文件中，为停止时提供pid
echo $! > logs/pid-web.txt

同样的创建好./logs/pid-web.txt 目录以及文件，将pid输出到这个文件中

#! /bin/bash

PID=$(cat logs/pid-web.txt)
kill -9 $PID

最后根据参数构建脚本运行

这里提示下，java -jar 要以后台的方式启动，不然就算项目运行成功了，也会一直pending，然后超时任务被关闭

avatar
文章
阅读
粉丝
