本文将主要介绍医学四视图的基本布局。包括轴、矢、冠和3D显示窗口以及一个窗宽窗位调节窗口。
1 布局

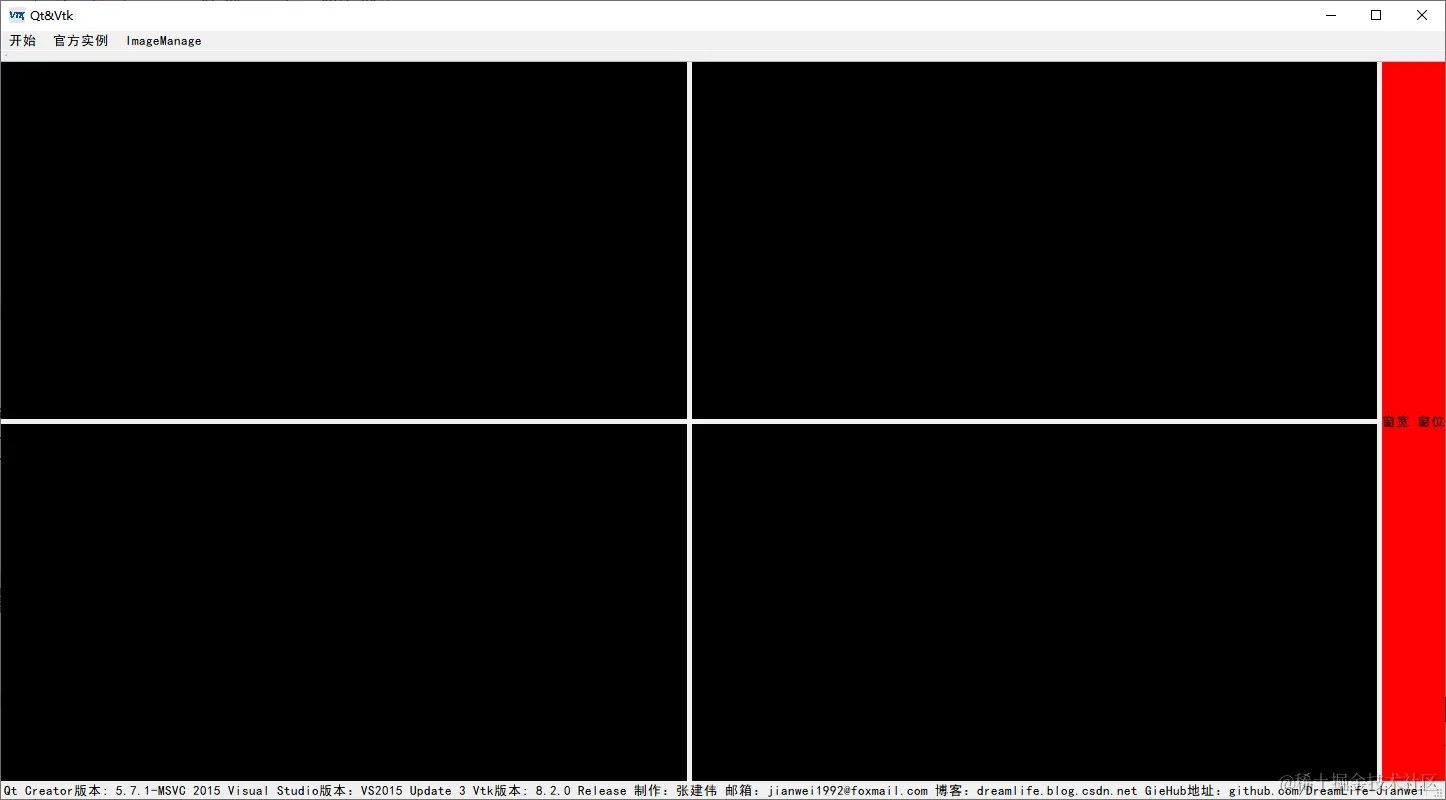

本模块是还是在ThirdVtk基础上添加一个模块，下图所示：
同时Qt版本更换为5.14.2，原来的版本不知道是我技术不行，还是有Bug，调用paintEvent函数的时候总是不给我绘制，开始一直以为是自己的问题，最后回家同步完代码后尝试发现正常。那个郁闷，基本一天啥都没有干，就瞅这几行代码了。
2 代码
2.1 imagemanage.h
#ifndef IMAGEMANAGE_H
#define IMAGEMANAGE_H
#include <QWidget>
#include <QSplitter>
#include <QHBoxLayout>
#include <QVBoxLayout>
#include <QGridLayout>
#include <QTextEdit>
#include <QResizeEvent>
#include "QVTKOpenGLWidget.h" //新版本，旧版QVTKWidget
#include "vtkAutoInit.h"
namespace Ui {
class ImageManage;
}
class ImageManage : public QWidget
{
Q_OBJECT
public:
explicit ImageManage(QWidget *parent = nullptr);
~ImageManage();
void setCurrentTab(int temp =0);
protected:
void resizeEvent(QResizeEvent *event) override;
private:
Ui::ImageManage *ui;
QSplitter *mSplitterMain = nullptr;
QSplitter *mSplitterVertical = nullptr;
QSplitter *mSplitterUp = nullptr;
QSplitter *mSplitterDown = nullptr;
};
#endif // IMAGEMANAGE_H
2.2 imagemanage.cpp
#include "imagemanage.h"
#include "ui_imagemanage.h"
#include <QtDebug>
ImageManage::ImageManage(QWidget *parent) :
QWidget(parent),
ui(new Ui::ImageManage)
{
ui->setupUi(this);
mSplitterMain = new QSplitter(Qt::Horizontal,this);
mSplitterVertical = new QSplitter(Qt::Vertical,mSplitterMain);
mSplitterUp = new QSplitter(Qt::Horizontal,mSplitterVertical);
mSplitterUp->addWidget(ui->widget_1);
mSplitterUp->addWidget(ui->widget_2);
mSplitterUp->setStretchFactor(0,1);
mSplitterUp->setStretchFactor(1,1);
mSplitterDown = new QSplitter(Qt::Horizontal,mSplitterVertical);
mSplitterDown->addWidget(ui->widget_3);
mSplitterDown->addWidget(ui->widget_4);
mSplitterDown->setStretchFactor(0,1);
mSplitterDown->setStretchFactor(1,1);
mSplitterMain->insertWidget(0,mSplitterVertical);
mSplitterMain->insertWidget(1,ui->widget_5);
mSplitterMain->setStretchFactor(0,1); //很魔性啊
}
ImageManage::~ImageManage()
{
delete ui;
}
void ImageManage::setCurrentTab(int temp)
{
}
void ImageManage::resizeEvent(QResizeEvent *event)
{
Q_UNUSED(event);
mSplitterMain->resize(this->size());
}

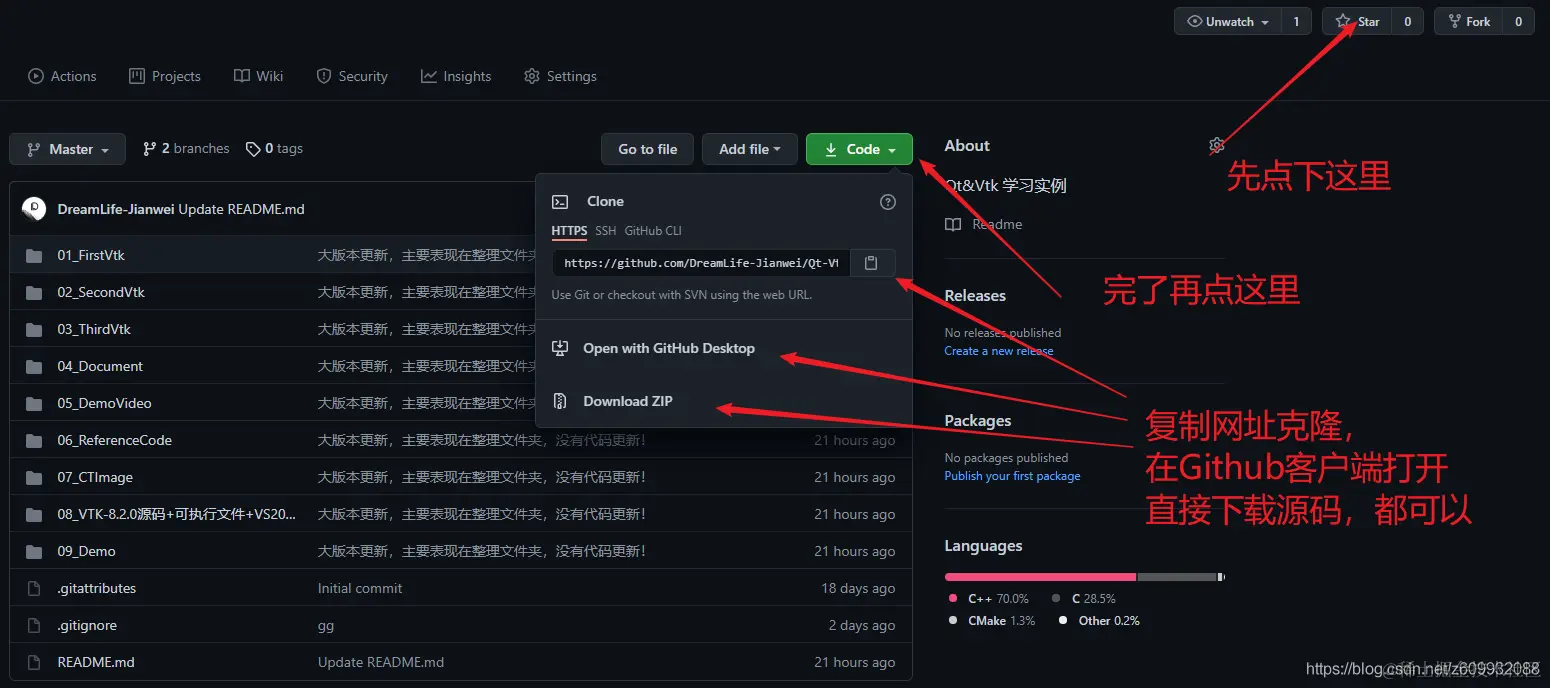

☞ 源码
使用方法：☟☟☟
