数电学习Day2

本文已参与「新人创作礼」活动，一起开启掘金创作之路。

编码概念及简介

• 编码：用二进制码表示具有特定含义的信号 [输入：信号 ；输出：代码]
• 译码：把一组代码所表示的特定含义翻译出来 [输入：代码 ；输出：信号]

编码器

输出代码的类型：

1. 二进制编码器
2. 十进制编码器 输入信号的优先级差异：
3. 普通编码器
4. 优先编码器

---

• 二进制编码器（普通二进制编码器） 将输入信号表达为输出的二进制代码 如一个3位二进制编码器；其根据输入输出信号端数：8-3线编码器
• 二进制优先编码器 允许几个信号同时输入，但只对优先级别最高的进行编码

Io	I1	I2	I3	I4	I5	I6	I7	Y1	Y2	Y3
1	0	0	0	0	0	0	0	0	0	0
×	1	0	0	0	0	0	0	0	0	1
×	×	1	0	0	0	0	0	0	1	0
×	×	×	1	0	0	0	0	0	1	1
×	×	×	×	1	0	0	0	1	0	0
×	×	×	×	×	1	0	0	1	0	1
×	×	×	×	×	×	1	0	1	1	0
×	×	×	×	×	×	×	1	1	1	1

这里的优先级顺序是从I7到I0的。 eg: 输入如下格式，输出是100.即是由I4决定的。并且优先级顺序不随信号输出有效方式的改变而改变。

Io	I1	I2	I3	I4	I5	I6	I7	Y1	Y2	Y3
0	0	1	1	1	0	0	0	1	0	0

• 十进制编码器【10-4线优先编码器】 关于十进制编码器（BCD编码器，其同二进制编码器类似）；其优先级从I9到I0.

集成编码器（以74LS148为例介绍）

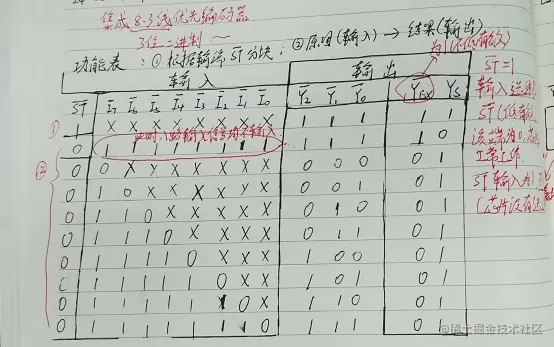

集成8-3线优先编码器，如图所示

1. 当(ST)'=1时，输入选通控制端高有效，即芯片没有选通工作，此时输出端全为1，此时低有效的不低有效，该高有效的没有高有效。此时高有效控制输出端输出高有效。
2. 当(ST)'=0时，输入选通控制端低有效，即芯片选通工作，但某时刻八路输入信号均不出现，输出代码全为1，此时低有效的不低有效，该高有效的没有高有效。
3. 当输入控制端信号低有效时，芯片选通工作，完成8路信号输入3路代码输出的“8-3线优先编码”功能，且输入信号以低有效表达，优先级从I7递减到I0,输出代码低有效。在芯片选通完成正常的“8-3线优先编码功能”时，低有效输出控制端果然输出低有效，高有效输出控制端也一定输出高有效。

级联扩展（以74LS148为例介绍）

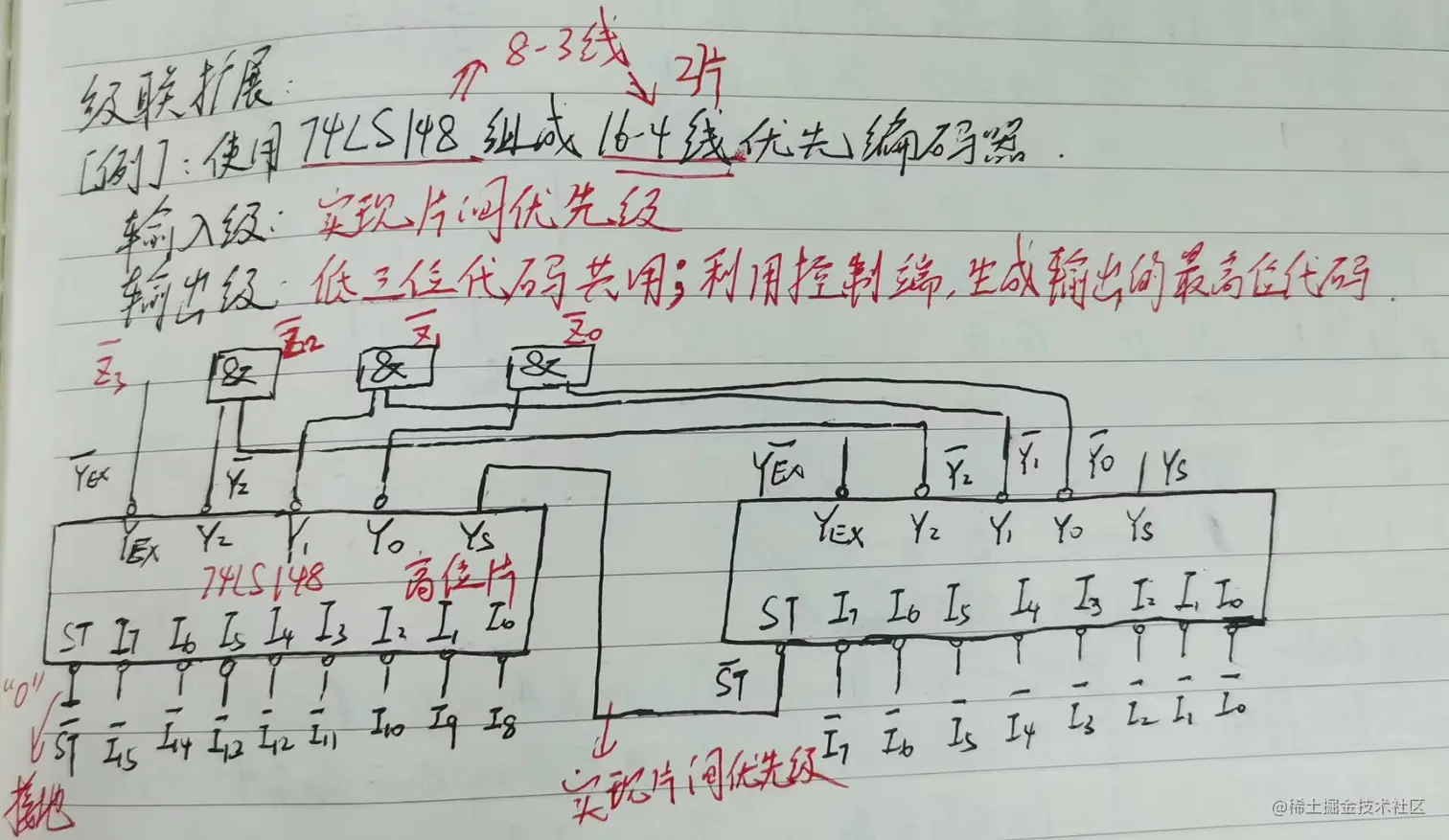

例子：使用74LS148组成16-4线优先编码器

• 输入级：实现片间优先级
• 输出级：1. 低三位代码共用 2. 利用控制端生成输出的最高位代码

---

---

译码器

根据输入代码的类型：

• 二进制译码器
• 十进制译码器
• 显示译码器 相关的实例

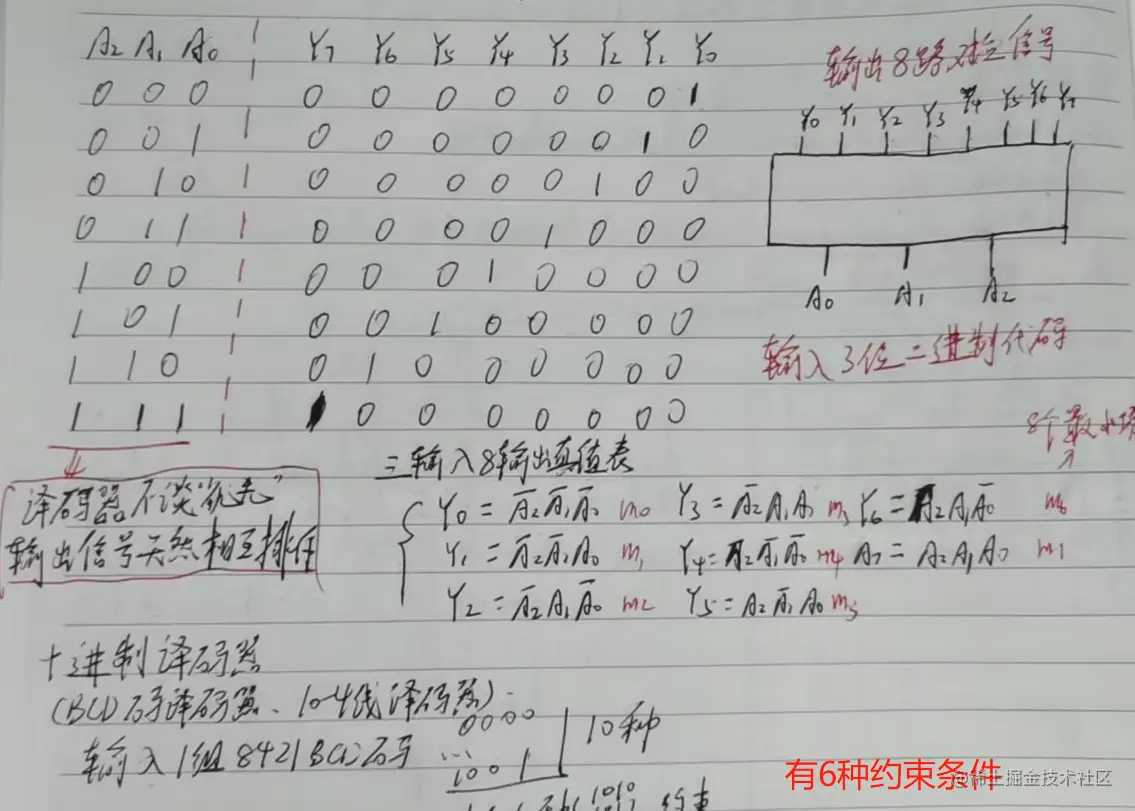

集成译码器

1. 当一个以高有效输入方式控制的输入不高有效时，不论剩余控制端输入是多少，不论有没有输入，输出全1.（表示的是没有信号输入） 即芯片根本没有工作
2. 当一个以低有效输入方式控制的输入不低有效时，不论剩余控制端输入是多少，不论有没有输入，输出全为1（无有效信号出现）
3. 当S1= 1,S2'+S3'=0时，芯片正常选通工作，完成三位代码入8路信号出的三位二进制数的译码功能，且输出信号以低有效方式表达

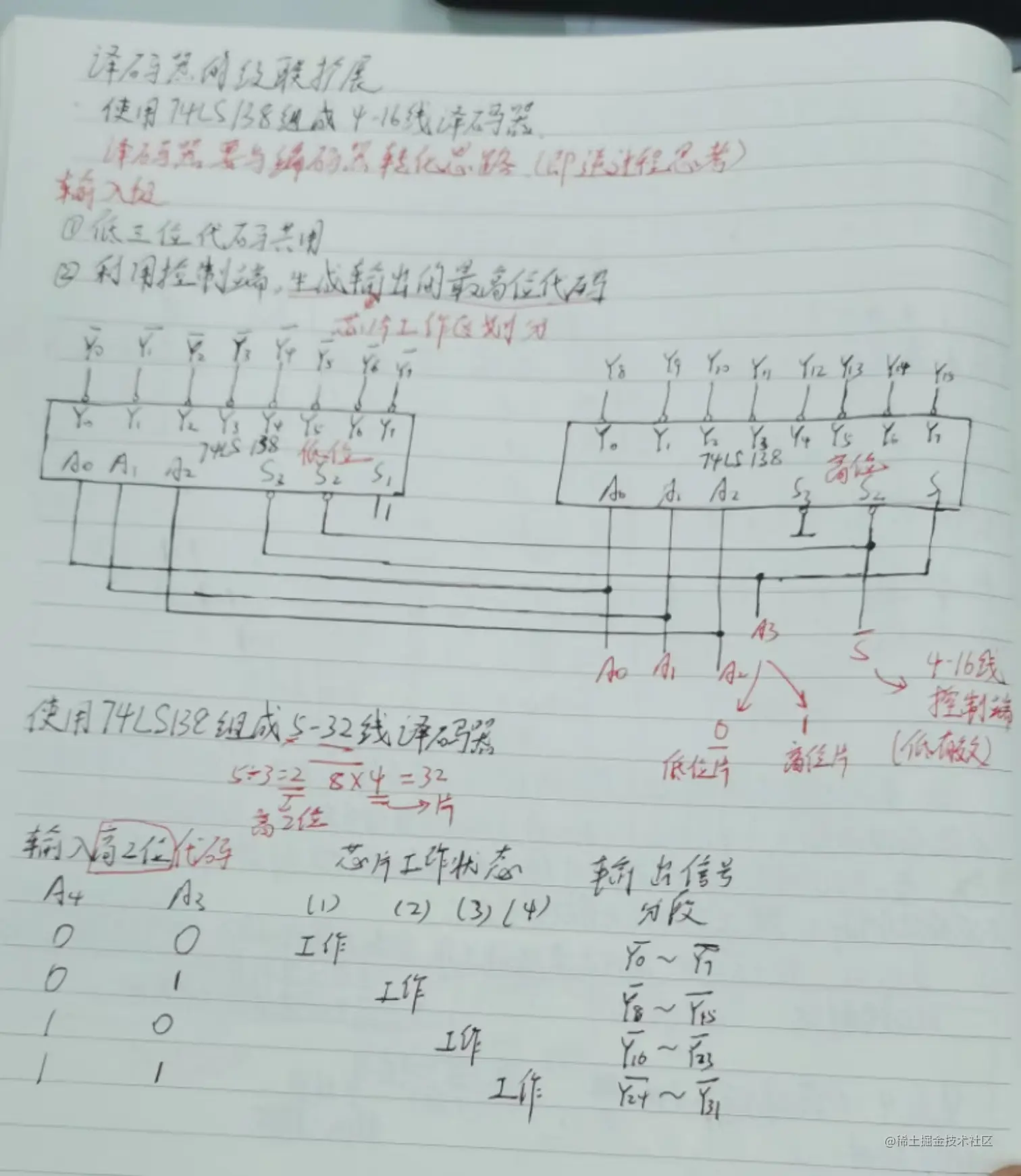

译码器级联扩展

主要关于级联扩展部分详情见图片

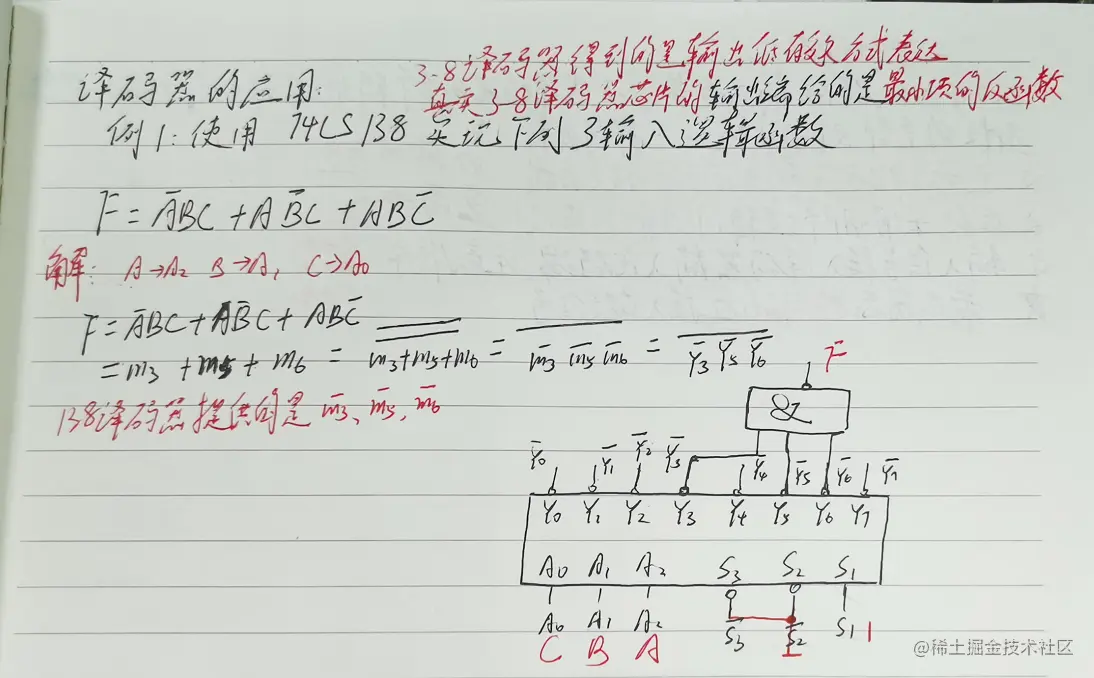

译码器应用实例

【注意】：3-8译码器得到的是输出低有效方式表达。 因此实际3-8译码器芯片的输出端给出的是最小项的反函数

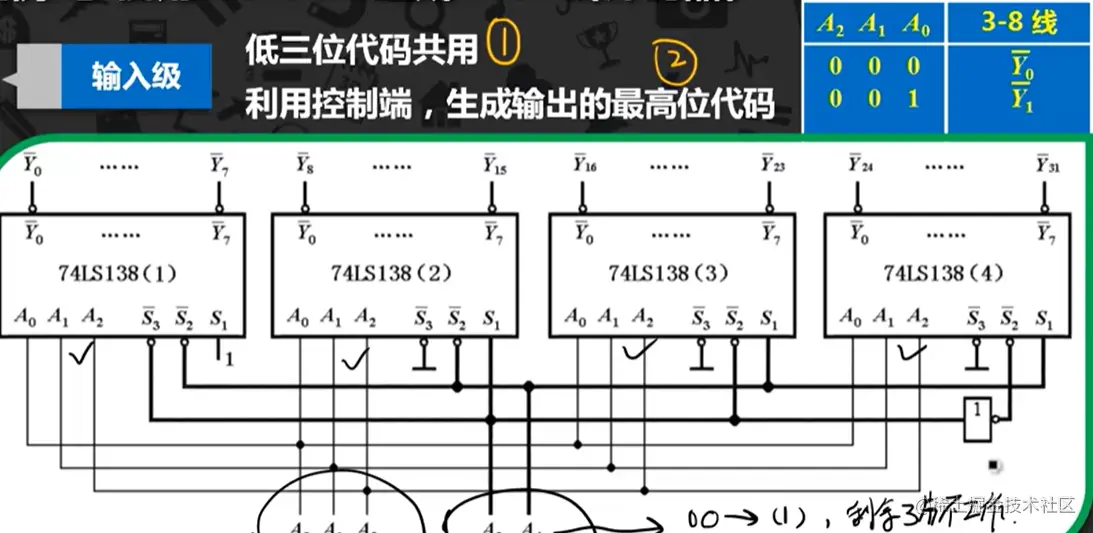

• 使用74LS138组成5-32线译码器 首先可以想到的是74LS138 是一个3-8线译码器；因此需要4片才能实现此功能，5-3 = 2；因此需要实现一个高两位的功能
