两线制4-20mA环路供电热电阻信号变送器（DIN导轨安装式）
主要特性
输 入：Pt100(-200~+600℃) (范围可选择)
也可以选择输入为Pt1000, Pt10,Cu50,Cu100等等
输出信号：两线制420mA信号
420mA环路供电，无需外接电源
工业级温度范围: - 45 ~ + 85 ℃
精度等级：0.2级(FSR%，相对于温度) 内含线性化和长线补偿功能
隔离耐压：3000VDC(1mA,60S)，输入/输出两隔离 也可以选择非隔离型，用于低成本方案
安装方式：DIN35导轨安装 外形尺寸：79x69.5x25mm

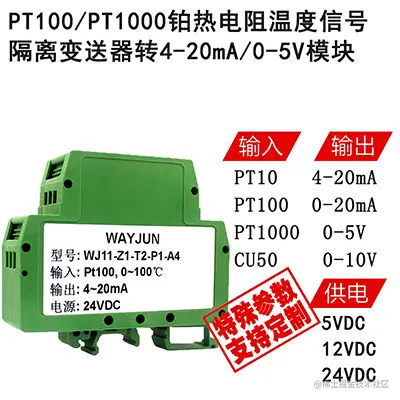

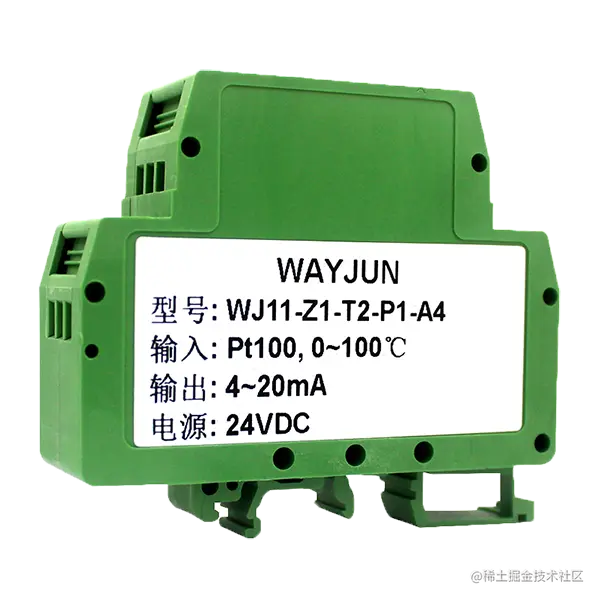

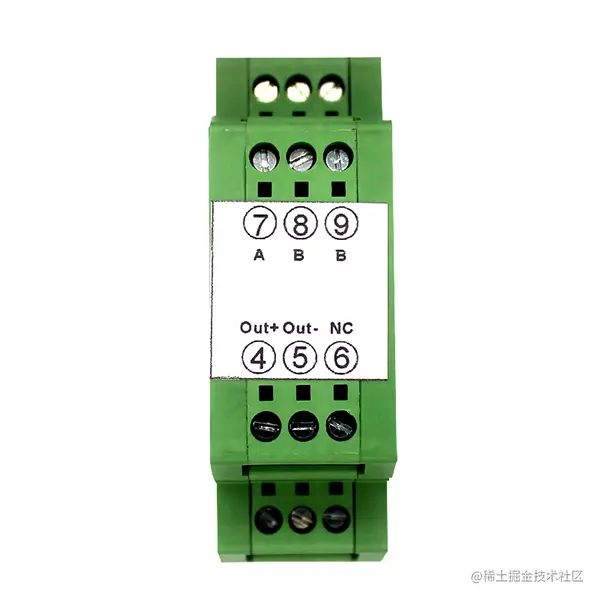

模块外观图
概述：
维君瑞科技研发的两线制4-20mA环路供电热电阻温度变送器产品主要用于Pt100，Pt1000，Pt10, Cu50,Cu100等传感器信号的隔离与变送 (传感器需用户自己配)，在工业上主要用于测量-200~+600℃的温度。该变送器内有线性化和长线补偿功能，出厂时按照Pt100国标分度表校正，完全达到0.2级精度要求。产品分隔离型和非隔离型两种。隔离型输入、输出之间是完全隔离，可以承受3000VDC的隔离耐压。非隔离型输入和输出不隔离，用于没有干扰的场合。产品采用DIN35国际标准导轨安装方式，体积小、精度高，性能稳定、性价比高，可以广泛应用在石油、化工、电力、仪器仪表和工业控制等行业。
WJ11系列温度信号隔离放大器使用非常方便，仅需接好线，即可实现热电阻信号的隔离变送。
选型举例2：
输入：Pt1000 温度范围：0~200℃ 非隔离型 两线制4-20mA输出
型号： WJ11-F-Z5-T4
通用参数：****
精 度 ------- 0.2% （相对于温度）
输 入 ------- 三线、四线或两线热电阻信号，可选择Pt100, Pt1000, Pt10, Cu50, Cu100等热电阻。
订购时需选择一个温度范围来和输出相对应。
输 出 ------- 两线制4-20mA电流信号。
环路电压 ------- 宽环路供电电压范围 隔离型：1230VD 非隔离型： 936VD
响应时间 ------- ≤100mS
辅助电源 ------- 不需要外接电源，4-20mA电流环供电
功 率 ------- < 1W
温度漂移 ------- 50ppm/℃（典型值）
隔 离 ------- 信号输入/输出隔离（隔离型）
隔离电压 ------- 3000VDC，1分钟，漏电流 1mA（隔离型）
耐冲击电压------- 3KV， 1.2/50us(峰值)
工作温度 ------- -40 ~ +85℃
存储温度 ------- -40 ~ +85℃
工作湿度 ------- 10 ~ 90% (无凝露)
存储湿度 ------- 10 ~ 95% (无凝露)
