原作者：Madokakaroto
原文链接：UE4 异步编程专题 - 线程池 FQueuedThreadPool

专题的第三篇，我们详细聊聊由 FRunnable 和 FRunnableThread 实现的 FQueuedThreadPool.

1. FQueuedThreadPool & IQueuedWork

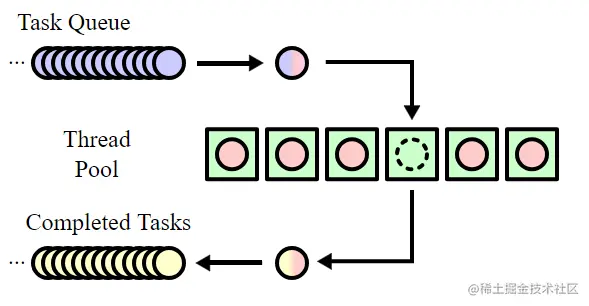

FQueuedThreadPool 是 UE4 中抽象出的线程池。线程池有若干个 Worker 线程，和一个同步队列构成。 UE4 把同步队列执行的任务抽象为 IQueuedWork . 线程池的同步队列，就是一个 IQueuedWork 的队列了。借用 wiki 上线程池的图, UE4 的 FQueuedThreadPool 也是如图中所示的结构：

  • Thread pool

生产者生产 IQueuedWork 的实例对象。线程池会向生产者提供入队的接口。线程池中的 Worker 线程都是消费者，会不停地从队列中取出 IQueuedWork，并执行 work.

下面的代码就是 FQueuedThreadPool 给用户使用的接口：

class CORE_API FQueuedThreadPool
{
public:

    // 创建线程池，指定线程数，还有每个 worker 栈大小及优先级
    virtual bool Create(
        uint32 InNumQueuedThreads,
        uint32 StackSize,
        EThreadPriority ThreadPriority
    ) = 0;

    // 销毁线程池，对 Task Queue 和每个 worker 线程执行清理操作
    virtual void Destroy() = 0;

    // 生产者使用这个接口，向同步队列添加 IQueuedWork
    virtual void AddQueuedWork(IQueuedWork* InQueuedWork) = 0;

    // 生产者使用这个接口，尝试删除一个 IQueuedWork
    virtual bool RetractQueuedWork(IQueuedWork* InQueuedWork) = 0;

    // 获取线程池中 worker 线程的数目
    virtual int32 GetNumThreads() const = 0;
};

需要提及的是，RetractQueuedWork 接口只能尝试去删除或取消一个 work 对象。如果 work 不在队列当中，或者请求删除时已经在执行和执行完成，都无法取消。

IQueuedWork 是同步队列中，任务对象的抽象。代码如下：

class IQueuedWork
{
public:
    virtual void DoThreadedWork() = 0;
    virtual void Abandon() = 0;
};

IQueuedWork 的接口很简单，我们只需要实现代码中的两个接口，分别是 任务的执行流程 和 废弃当前任务 的接口。

2. FQueuedThread

FQueuedThread 就是线程池 worker 线程的实现了。它是一个 FRunnable 的实现类，并内聚了一个 FRunnableThread 的实例对象。

class FQueuedThread : public FRunnable
{
protected:
    FRunnableThread* Thread;
    virtual uint32 Run() override;
};

FQueuedThread 实现的 Run 函数，就是类似上一篇我们实现的 MyRunnable 的空闲等待的流程。我们回顾一下，实现所需的部件：

  1. 一个原子布尔变量作为循环的标识位
  2. 一个 FEvent 用来让线程在无任务可做时挂起，而不占用系统资源；

按照上面的思路，我们继续补完代码：

class FQueuedThread : public FRunnable
{
protected:
    FEvent*             DoWorkEvent;
    TAtomic<bool>       TimeToDie;
    FRunnableThread*    Thread;

    virtual uint32 Run() override
    {
        while(TimeToDie.Load(EMemoryOrder::Relaxed))
        {
            DoWorkEvent->Wait();
            // TODO ... do work
        }
    }
};

这样的实现有很严重的缺陷。无穷时间的等待，线程被挂起后，UE4 无法获取这些线程的状态了。因此，UE4 采用的是等待 10 ms，再 check 是否继续等待。

while(TimeToDie.Load(EMemoryOrder::Relaxed))
{
    bool bContinueWaiting = true;
    while(bContinueWaiting)
    {
        DECLARE_SCOPE_CYCLE_COUNTER(...); // record status
        bContinueWaiting = !DoWorkEvent->Wait( 10 );
    }

    // TODO ... do work
}

被唤醒后意味着两种情况：

  1. 新的任务分配下来，有活干了；
  2. 线程池发出清理指令，线程即将退出；

把执行 Work 的代码加入，如下所示：

class FQueuedThread : public FRunnable
{
protected:
  FEvent*                 DoWorkEvent;
  TAtomic<bool>           TimeToDie;
  FRunnableThread*        Thread;
  IQueuedWork* volatile   QueuedWork;

  virtual uint32 Run() override
  {
    while(TimeToDie.Load(EMemoryOrder::Relaxed))
    {
      bool bContinueWaiting = true;
      while(bContinueWaiting)
      {
        DECLARE_SCOPE_CYCLE_COUNTER(...); // record status
        bContinueWaiting = !DoWorkEvent->Wait( 10 );
      }

      IQueuedWork* LocalQueuedWork = QueuedWork;
      QueuedWork = nullptr;

      FPlatformMisc::MemoryBarrier();

      check(LocalQueuedWork || TimeToDie.Load(EMemoryOrder::Relaxed));

      while (LocalQueuedWork)
      {
        LocalQueuedWork->DoThreadedWork();
        LocalQueuedWork = OwningThreadPool->ReturnToPoolOrGetNextJob(this);
      }
    }
    return 0；
  }
};

QueuedWork 就是需要执行的 work 对象的指针，它被 volatile 修饰，说明还有其他的线程会修改这个指针，防止编译器生成直接从缓存中读取代码的优化。 check 方法，明显地指明了被唤醒时只有前面提及的两种情况。如果 Work 不为空，则调用 IQueuedWork 的 DoThreadedWork 接口。任务完成后的下一行代码，就是向所属线程池的同步队列再申请一个任务。如果队列中有任务，则继续执行新的任务。若队列已经为空，则将线程归还到线程池。线程池有一个 QueuedThreads 成员，记录线程池中的空闲的线程。

个人觉得 UE4 在 check 之后的实现略有不妥。在同时有 Work 要执行和 TimeToDie 为 true 时，UE4 选择了继续执行完 Work 再退出。笔者认为 TimeToDie 为 true 时，应该放弃执行当前的work，直接退出。当然，这里不同的策略差别也不大，也不重要。

还有一个重要的函数，就是 FQueuedThread::DoWork. 它是由生产者调用线程池的 AddQueuedWork，线程池对象在进行调度的时候调用的。DoWork 函数代码如下：

void FQueuedThread::DoWork(IQueuedWork* InQueuedWork)
{
    // ...
    QueuedWork = InQueuedWork;
    FPlatformMisc::MemoryBarrier();
    // Tell the thread to wake up and do its job
    DoWorkEvent->Trigger();
}

值得提及的是两个函数中的内存屏障代码，FPlatformMisc::MemoryBarrier(). DoWork 中会对 QueuedWork 进行写操作，而在 Run 函数中会对 QueuedWork 进行读操作，而且DoWork与Run发生在不同的线程，这样就产生了竞争条件（race condition）. 一般的情况是上一个 mutex lock，而 UE4 却没有，只使用了内存屏障。原因是这个竞争条件发生的时候，有且仅有一个线程写，有且仅有一个线程读；并且 DoWork 中的 DoWorkEvent->Trigger()，发出一个事件告知已经准备好一个 IQueuedWork，一定发生在 Run 函数中读取 IQueuedWork 之前。所以 UE4 使用内存屏障来保证顺序一致性，让 Run 函数从另外一个线程读取 IQueuedWork 时，能够读取到已经同步过后的值。关于无锁编程，大家感兴趣可以上purecpp的相关专题一起讨论。

3. FQueuedThreadPoolBase

再来看看线程池的实现类。FQueuedThreadPool 的实现类只有一个，就是 FQueuedThreadPoolBase 类。我们从它的数据成员，可以很清晰地可以看出，该线程池的结构与第一节的所示的线程池的结构图是基本吻合的：

class FQueuedThreadPoolBase : public FQueuedThreadPool
{
protected:

    /** The work queue to pull from. */
    TArray<IQueuedWork*> QueuedWork;

    /** The thread pool to dole work out to. */
    TArray<FQueuedThread*> QueuedThreads;

    /** All threads in the pool. */
    TArray<FQueuedThread*> AllThreads;

    /** The synchronization object used to protect access to the queued work. */
    FCriticalSection* SynchQueue;

    /** If true, indicates the destruction process has taken place. */
    bool TimeToDie;

// ....
}

数组 QueuedWork 和互斥锁 SynchQueue ，组成了一个线程安全的同步队列。AllThreads 管理着全部的 worker 线程。 TimeToDie 是标识线程池生命状态，如果置为 true，线程池的清理工作正在进行，或者已经进行完毕了。还有一个 QueuedThreads 成员，它管理着空闲的线程，也就是上一节 FQueuedThread 归还自己到线程池的空闲队列。

线程池的创建，会依次创建每个 worker 线程。线程池销毁的时候，会依次向每个 worker 线程发出销毁的命令，并等待线程退出。线程池的销毁会放弃还未执行的 work. 创建和销毁的流程较为简单，就不详细展开了。后文着重讨论生产者向线程池添加 work 的流程。

生产者创建了一个 IQueuedWork 实现对象后，会调用第一节提及的 AddQueuedWork 接口，向线程池添加要执行的 work . UE4 控制线程池添加 work 的流程，实现的较为精细。它将线程池的状态分成了两类，来分别处理。这两种状态分别为：

  1. 线程池中还有空闲线程，即 QueuedThreads 不为空，并且 QueuedWork 一定为空；
  2. 线程池中已经没有空闲的线程，即 QueuedThreads 为空；

第一个情景的处理策略是从空闲线程数组中，取一个线程，并直接唤醒该线程执行由生产者当前传递进来的 work . 第二个情景，较为简单，由于没有空闲线程可用，就直接将 work 入队即可。

void FQueuedThreadPoolBase::AddQueuedWork(
    IQueuedWork* InQueuedWork) /*override*/
{
    // ....

    FQueuedThread* Thread = nullptr;
    {
        FScopeLock sl(SynchQueue);
        const int32 AvailableThreadCount = QueuedThreads.Num();
        if (AvailableThreadCount == 0)
        {
            // situation 2：
            QueuedWork.Add(InQueuedWork);
            return;
        }

        // situation 1：
        const int32 ThreadIndex = AvailableThreadCount - 1;
        Thread = QueuedThreads[ThreadIndex];
        QueuedThreads.RemoveAt(ThreadIndex, 1, false);
    }

    Thread->DoWork(InQueuedWork);
}

UE4 处理情景一的实现，有两个优点。

第一，UE4 并不是简单地让每个线程抢占任务队列中 work. 而是在当有空闲线程的时候，小心地获取一个空闲线程，指定 work 并唤醒这一个线程。这样做的好处，是不会出现惊群效应，而让 CPU 浪费时间做无用的线程调度。

第二，从代码中可以看出，UE4 每次获取空闲线程都是取数组的最末尾的空闲线程，也就是最近归还的 work 线程。这样做的好处是，最近归还的线程意味着它相比其他空闲线程是更近期使用过的。它有更大的概率，操作系统还未对它进行 context 切换，或者它的context 数据还留存在缓存当中。优先使用该线程，就有更大的概率获取较为低廉的线程切换开销。

最后，线程池为 worker 线程提供的，从线程池获取下一个可用的 work 和归还空闲线程的接口，ReturnToPoolOrGetNextJob 函数:

IQueuedWork* FQueuedThreadPoolBase::ReturnToPoolOrGetNextJob(
    FQueuedThread* InQueuedThread) /*override*/
{
    // ... omitted codes
    IQueuedWork* Work = nullptr;

    FScopeLock sl(SynchQueue);
    // ... omitted codes
    if (QueuedWork.Num() > 0)
    {
        Work = QueuedWork[0];
        QueuedWork.RemoveAt(0, 1, false);
    }

    if (!Work)
        QueuedThreads.Add(InQueuedThread);

    return Work;
}

当任务队列中还有 work 时，就从队列头部取出一个，是一个 FIFO 的同步队列。当任务队列为空，无法取出新的任务时，线程就将自己归还给到线程池中，标记为空闲队列。UE4 这里实现的不太妥当的就是 QueuedWork 是一个 TArray<IQueuedWork*> 数组。数组对非尾部元素的 Remove 操作，是会对数组元素进行移动的。虽然移动指针并不是很昂贵，而且 UE4 也禁止了 Remove 导致的 shrink 操作，但开销依然是存在的。这里最好的方案是使用一个可以扩容的环状队列。

4. 小结

本文讨论了 UE4 中线程池的实现细节。线程池 FQueuedThreadPool 的实现是由一个元素为 IQueuedWork *的同步队列，及若干个 worker 线程所组成。UE4 中的线程池，将 IQueuedWork 队列化，并用 FIFO 的调度策略。线程池为 IQueuedWork 的生产者提供了入队接口，并为 worker 线程（消费者）提供了获取出队接口。UE4 对线程池的性能优化也做了不少的工作。例如避免线程池抢占 IQueuedWork 时可能会发生的惊群现象，以及取最近使用的线程，还有无锁编程等。

专题的下一篇，我们将讨论 UE4 中的 AsyncTask . 这也是 UE4 迈向现代 C++ 设计的有力步伐。
