🌈往期回顾

第一期：Spring Cloud Alibaba前景如何？

第二期：Spring Cloud Alibaba Nacos服务治理

第三期：Spring Cloud Alibaba Sentinel - 分布式系统的流量防卫兵

本篇文章主要讲述微服务实现负载均衡的两种比较常见方式：服务端负载均衡、客户端负载均衡，以一个典型的例子来说明Ribbon的作用，现在有两个微服务：用户中心、内容中心，假设现在部署了三个用户中心实例，内容中心相对用户中心来说就是一个客户端client，内容中心需要调用用户中心，我们可以在内容中心通过自定义负载均衡规则调用用户中心实例，使用Ribbon+Nacos手写负载均衡算法实现客户端的负载均衡。

服务端负载均衡

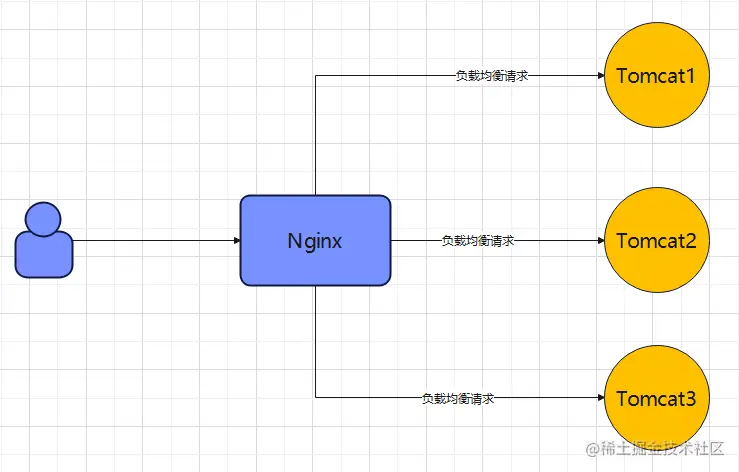

像以往的单体架构，一般可以部署多个实例，通过负载实现反向代理，由Nginx负载均衡算法实现服务端均衡，如下图所示：

客户端负载均衡

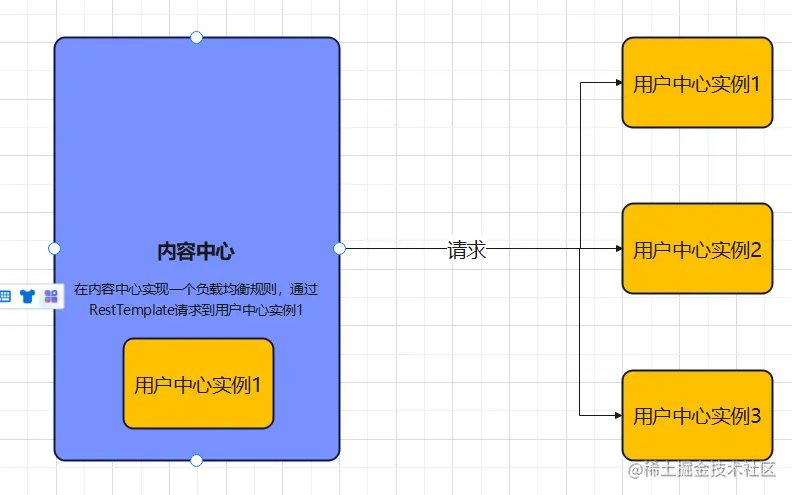

客户端负载均衡实现思想其实很简单，我们只需要在获取实例列表instances中，随机获取列表的实例instance，而不是获取第一个，这样也就能达到随机负载的目的，假设现在有三个用户中心实例，内容中心已经可以通过DiscoveryClient获取到用户中心信息，现在内容中心实现一个负载均衡规则计算将请求通过RestTemplate请求到某一个实例，这种就是客户端侧负载均衡：

手写客户端负载均衡策略

手写一个随机负载均衡算法，选择其中一个用户实例：

@Override
public PostDTO findById(Integer id) {
        //获取帖子详情
        Post post = postMapper.selectById(id);
        //发布人id
        Integer userId = post.getUserId();

        //实现客户端负载均衡的第一步：先拿到所有用户实例的请求目标地址targetUrls
        List<String> targetUrls = instances.stream().map(instance -> instance.getUri().toString() + "/user/{id}").collect(Collectors.toList());
        int i = ThreadLocalRandom.current().nextInt(targetUrls.size());
        String targetURL = targetUrls.get(i);

        log.info("请求目标地址：{}", targetURL);
        UserDTO userDTO = restTemplate.getForObject(targetURL, UserDTO.class, userId);
        //消息装配
        PostDTO postDTO = new PostDTO();
        BeanUtils.copyProperties(post, postDTO);
        postDTO.setWxNickname(userDTO.getNickname());
        return postDTO;
    }

模拟启动两个用户实例：端口分别是8080和8081，内容中心（9081）服务调用用户中心服务，现在将用户中心和内容中心都注册到Nacos中： image.png

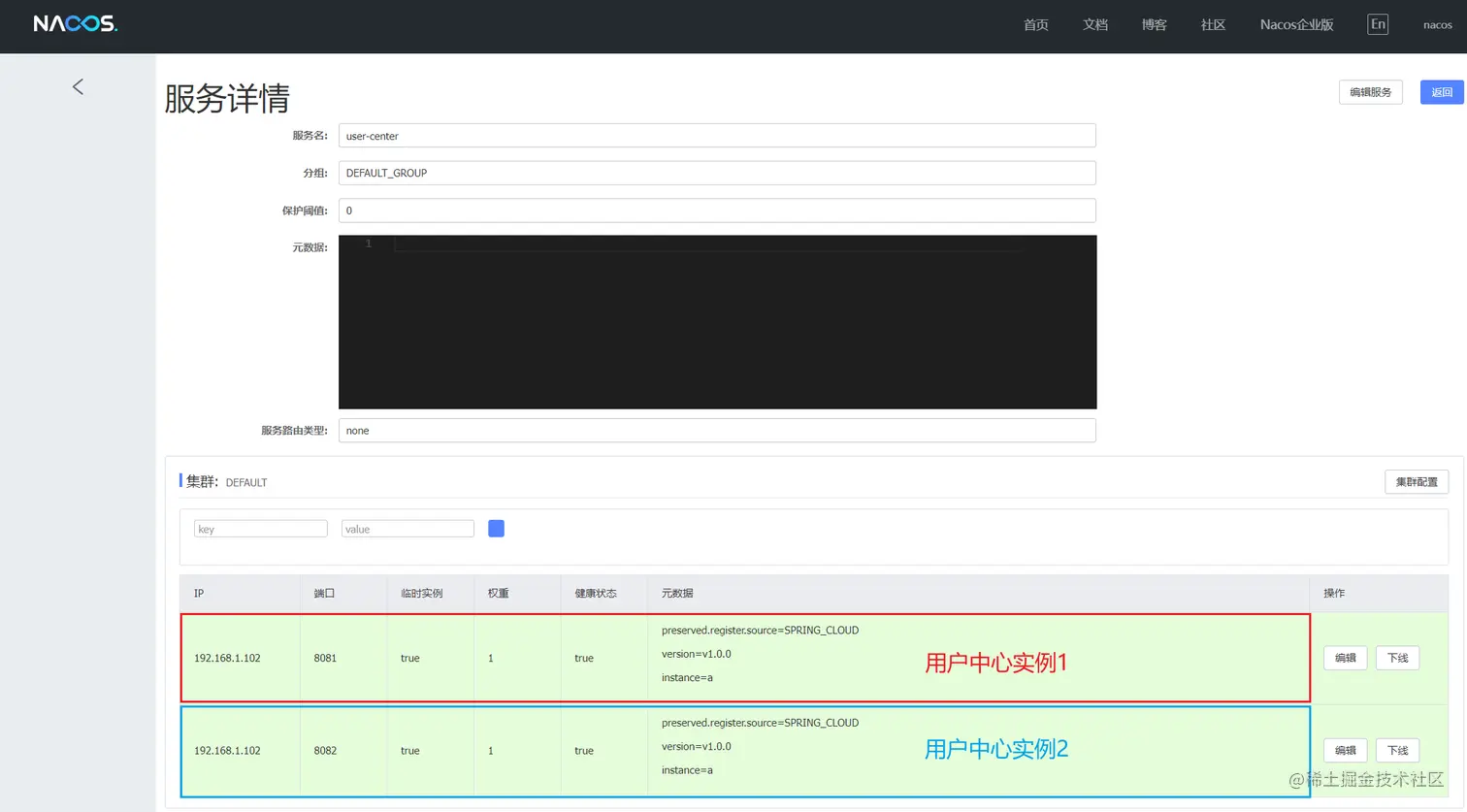

用户中心部署启用了两个实例，点击用户中心实例详情：

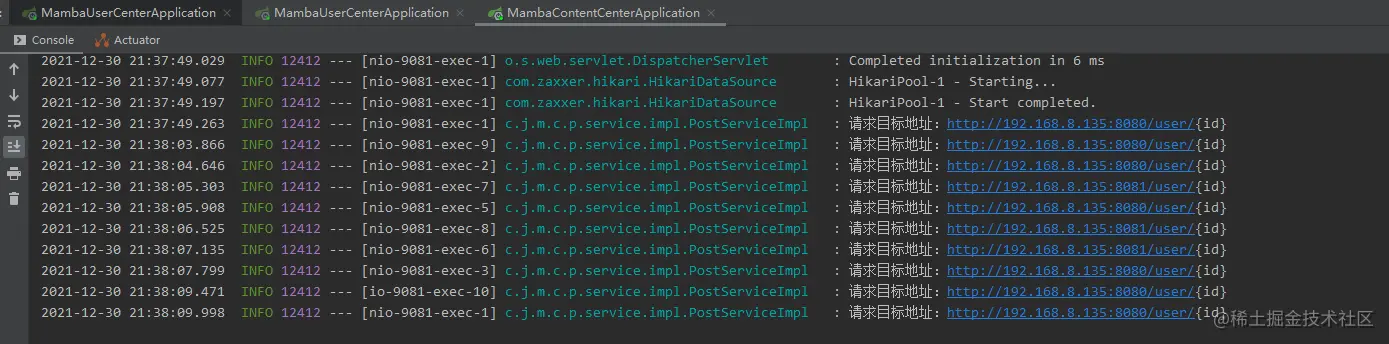

在内容中心模拟发送请求，观察发现请求随机打到8080或者8081两个端口的实例上，至此我们的客户端负载均衡算法实现完成。

整合Ribbon实现负载均衡

Ribbon介绍

Ribbon是Netflix发布的云中间层服务开源项目，其主要功能是提供客户端实现负载均衡算法。Ribbon客户端组件提供一系列完善的配置项如连接超时，重试等。简单的说，Ribbon是一个客户端负载均衡器，我们可以在配置文件中Load Balancer后面的所有机器，Ribbon会自动的帮助你基于某种规则（如简单轮询，随机连接等）去连接这些机器，我们也很容易使用Ribbon实现自定义的负载均衡算法。

简单来说Ribbon就是我们客户端的一个负载均衡器，也就是用来简化我们上面写的算法实现负载均衡使用的，而且更强大，更丰富的负载均衡算法。


Ribbon的组成

Riibon组件组件说明默认值
IClientConfig用来读取配置DefaultClientConfigImpl
IRule为Ribbon提供负载均衡规则，从而选择实例ZoneAvoidanceRule
IPing筛选掉ping不通的实例DymmyPing
ServerList获取实例列表，交给Ribbon的实例列表Ribbon: ConfigurationBasedServerList
Spring Cloud Alibaba: NacosServerList
ServerListFilter过滤掉不符合条件的实例ZonePreferenceServerListFilter
IloadBalancerRibbon负载均衡的入口ZoneAwareLoadBalancer
ServerListUpdater更新交给Ribbon的List策略PollingServerListUpdater

ServerList

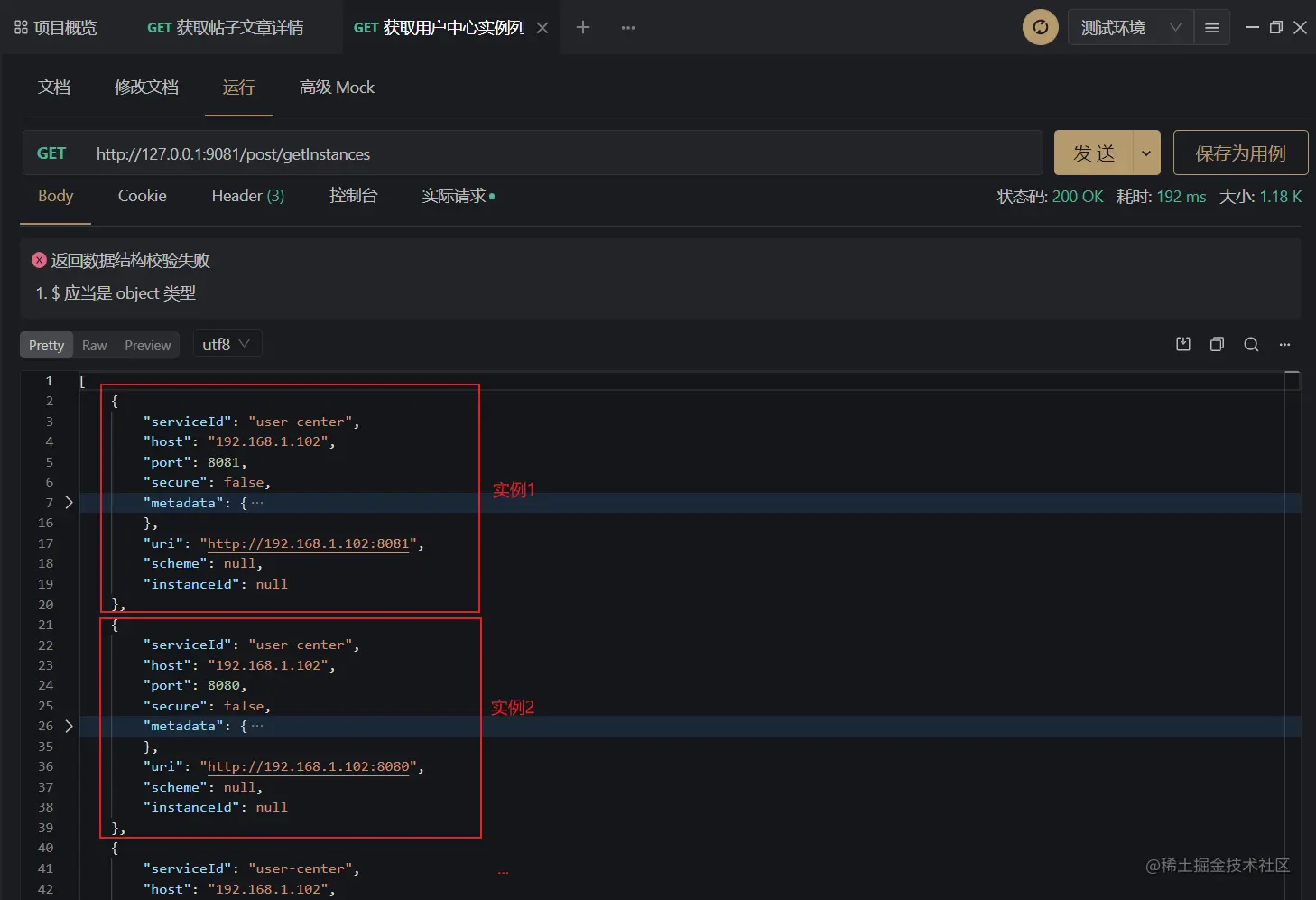

想要在内容中心获取用户实例，可以通过discoveryClient.getInstances("user-center")获取：

/***
 * @Description: 测试：服务发现，证明内容中心总能找到用户中心
 * @Author: Jacklin
 * @Date: 2021/12/22
 */
@GetMapping(value = "/getInstances")
private List<ServiceInstance> getInstances() {
    // 查询指定服务的所有实例信息
    List<ServiceInstance> instances = this.discoveryClient.getInstances("user-center");
    if (CollectionUtil.isNotEmpty(instances)) {
        instances.stream().forEach(o -> {
            System.out.println(o.getUri());
        });
    }
    return instances;
}


Ribbon内置的负载均衡规则

负载均衡规则规则说明
AvailabilityFilteringRule先过滤掉由于多次访问故障而处于断路器跳闸状态的服务，以及并发连接数超过阈值的服务，剩下的服务，使用轮询策略
BestAvailableRule先过滤掉由于多次访问故障而处于断路器跳闸状态的服务，然后选择一个并发量最小的服务
ZoneAvoidanceRule复合判断 server 所在区域的性能和 server 的可用性选择服务器
RandomRule随机负载均衡
RoundRibbonRule轮询，人人有份，一个个来
RetryRule先轮询，如果获取失败则在指定时间内重试，重新轮询可用的服务
WeightedResponseTimeRule根据平均响应时间计算所有服务的权重，响应越快的服务权重越高，越容易被选中。一开始启动时，统计信息不足的情况下，使用轮询

🎉Ribbon的默认负载均衡策略采用的是：轮训负载均衡策略。

细粒度配置自定义

通常实现配置的方式主要有两种：

  1. Java代码配置
  2. 配置文件配置属性配置

Java代码配置

/**
  * 为restTemplate整合ribbon
  */
@Bean
@LoadBalanced
public RestTemplate restTemplate(){
    return new RestTemplate();
}

@Override
public PostDTO findById(Integer id) {
        //获取帖子详情
        Post post = postMapper.selectById(id);
        //发布人id
        Integer userId = post.getUserId();
        //整合ribbon实现负载均衡，ribbon会自动将user-center转化成它在nacos的地址
        UserDTO userDTO = this.restTemplate.getForObject("http://user-center/user/{id}", UserDTO.class, userId);

        //消息装配
        PostDTO postDTO = new PostDTO();
        BeanUtils.copyProperties(post, postDTO);
        postDTO.setWxNickname(userDTO.getNickname());
        return postDTO;
    }

通过properties自定义Ribbon客户端、指定负载均衡算法

从版本1.2.0开始，Spring Cloud Netflix现在支持通过将属性设置为与 Ribbon文档 兼容来自定义Ribbon客户端。

这使您可以在启动时在不同环境中更改行为。

以下列表显示了受支持的属性>：

  • <clientName>.ribbon.NFLoadBalancerClassName：应实施ILoadBalancer
  • <clientName>.ribbon.NFLoadBalancerRuleClassName：应实施IRule
  • <clientName>.ribbon.NFLoadBalancerPingClassName：应实施IPing
  • <clientName>.ribbon.NIWSServerListClassName：应实施ServerList
  • <clientName>.ribbon.NIWSServerListFilterClassName：应实施ServerListFilter

这些属性中定义的类优先于使用@RibbonClient(configuration=MyRibbonConfig.class)定义的beans和Spring Cloud Netflix提供的默认值。

要为名为user-center的服务名称设置IRule，可以设置以下属性：

application.yml

user-center:
  ribbon:
    NIWSServerListClassName: com.netflix.loadbalancer.ConfigurationBasedServerList
    NFLoadBalancerRuleClassName: com.netflix.loadbalancer.WeightedResponseTimeRule

整合了Ribbon之后，只需要：this.restTemplate.getForObject("http://user-center/user/{id}", UserDTO.class, userId);  Ribbon会user-center转化成它在Nacos上的地址。

Ribbon细粒度配置总结

  • 尽量使用属性配置，属性配置方式实现不了的情况下再考虑代码配置
  • 再同一个微服务内尽量保持单一性配置，比如同一使用属性配置，不要两种方式混用，增加定位代码的复杂性

指定Ribbon负载均衡算法

package com.jacklin.mamba.contentcenter.post.config;

import com.netflix.loadbalancer.IRule;
import com.netflix.loadbalancer.RoundRobinRule;
import org.springframework.cloud.client.loadbalancer.LoadBalanced;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
import org.springframework.web.client.RestTemplate;

/**
 * 配置RestTemplate
 *
 * @Author: jacklin
 * @Date: 2021-12-30 22:24
 */
@Configuration
public class RestTemplateConfig {

    /**
     * 为restTemplate整合ribbon
     */
    @Bean
    @LoadBalanced
    public RestTemplate restTemplate() {
        return new RestTemplate();
    }

    /**
     * Ribbon 自带的负载均衡策略有如下几个:
     * 1.AvailabilityFilteringRule: 先过滤掉由于多次访问故障而处于断路器跳闸状态的服务，以及并发连接数超过阈值的服务，剩下的服务，使用轮询策略
     * 2.BestAvailableRule: 先过滤掉由于多次访问故障而处于断路器跳闸状态的服务，然后选择一个并发量最小的服务
     * 3.ZoneAvoidanceRule: 复合判断 server 所在区域的性能和 server 的可用性选择服务器
     * 4.RandomRule: 随机负载均衡
     * 5.RoundRibbonRule：轮询，人人有份，一个个来
     * 6.RetryRule：先轮询，如果获取失败则在指定时间内重试，重新轮询可用的服务
     * 7.WeightedResponseTimeRule：根据平均响应时间计算所有服务的权重，响应越快的服务权重越高，越容易被选中。一开始启动时，统计信息不足的情况下，使用轮询
     *
     */
    @Bean
    public IRule myCustomRule() {
        //轮询策略负载均衡算法，人人有份，一个个来
        return new RoundRobinRule();
    }
}

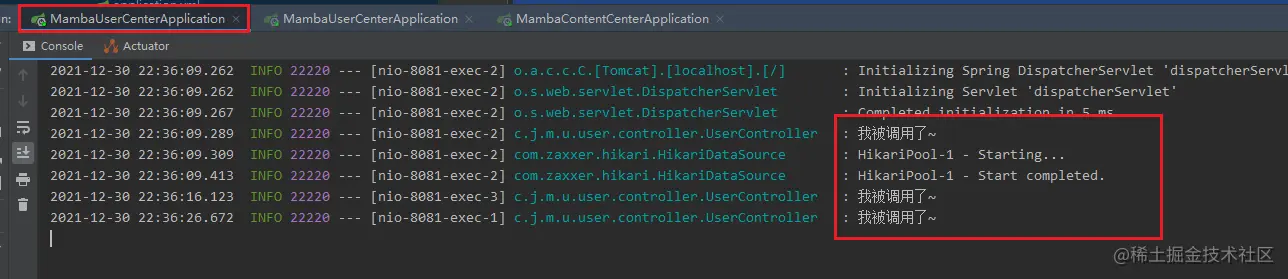

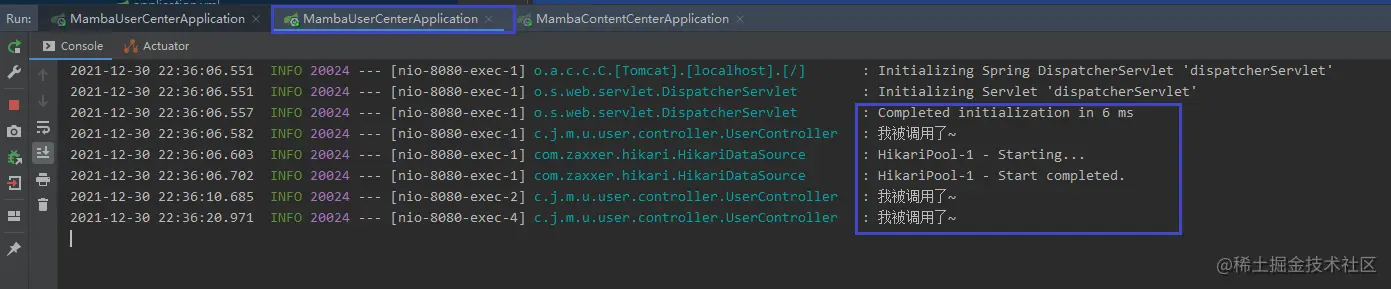

由于配置使用RoundRobinRule(轮询策略)，所以通过RestTemplate连续请求6次，请求到达连个用户实例的顺序是：先8080->8081->8080->8081->8080->8081，轮着来，这样就实现了负载均衡轮询策略啦~

Ribbon核心源码分析

IRule - 实现负载均衡规提供的接口

/**
 * 为 LoadBalancer 定义"规则"的接口，可以将规则视为负载平衡的策略，负载平衡策略包括循环、  基于响应时间等。
 *
 */
public interface IRule{

    public Server choose(Object key);

    public void setLoadBalancer(ILoadBalancer lb);

    public ILoadBalancer getLoadBalancer();
}

ILoadBalancer - 负载均衡器

/**
 * 负载均衡器操作的接口。一个典型的负载均衡器至少需要一组服务器来进行负载均衡，
 * 一种将特定服务器标记为不循环的方法，以及一个从现有服务器列表中选择服务器的调用。
 */
public interface ILoadBalancer {

   /**
    * 用于为负载均衡器添加具体的服务器，newServers指的是要添加的新服务器
    */
   public void addServers(List<Server> newServers);

   /**
    * 从负载均衡器中选择一个服务器，根据key获取返回对应的服务器
    */
   public Server chooseServer(Object key);

   /**
    * 由负载均衡器的客户端调用通知该服务器已关闭
    */
   public void markServerDown(Server server);


   @Deprecated
   public List<Server> getServerList(boolean availableOnly);

   /**
    * 获取返回已启动且可以访问的服务器
    */
   public List<Server> getReachableServers();

   /**
    * 获取所有已知的服务器，可访问和不可访问
    */
   public List<Server> getAllServers();
}

AbstractLoadBalancerRule

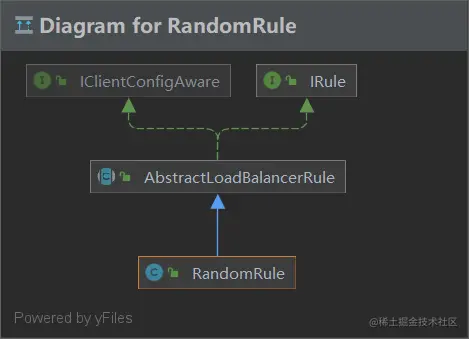

AbstractLoadBalancerRule（抽象负载均衡规则）是Ribbon为设置和获取负载均衡器已经为我们提供了默认的实现类了，可以通过继承AbstractLoadBalancerRule来自定义我们的负载均衡规则算法，比如，随机负载均衡规则RandomRule也是通过继承AbstractLoadBalancerRule的方式去实现：


通过分析RandomRule代码可知，核心的随机算法逻辑：

  1. Ribbon负载均衡器首先通过getAllServers()方法获取索引的服务器。
  2. 通过随机算法从获取到的服务器列表中，随机抽取一个。
protected int chooseRandomInt(int serverCount) {
    return ThreadLocalRandom.current().nextInt(serverCount);
}

int index = chooseRandomInt(serverCount);
server = upList.get(index);

到此，Spring Cloud Alibaba Ribbon介绍已经介绍，有兴趣的话可以进一步阅读它的源码，学习一下别人优秀的设计思想。
