$~$ $~$ 前言：每日革新自我、追求进步。积土而为山，积水而为海。由于面试的时候，传输层的TCP和UDP经常会被放在一起问。所以本篇将从这两个协议入手，从协议的包头开始介绍，围绕TCP的面向连接、状态服务展开，到协议的工作原理，尝试将这两个协议叙述清楚。

周尛先森

传输层工作原理

网络协议虽然是大家都应了解的基本知识，但网上很多相关文章总会忽略一些内容，没有阐明完整的逻辑脉络，我当年学习它的时候也废了挺大功夫。

网络分层、TCP协议、HTTPS中对称与非对称加密，除了了解“它是什么”，你是否有想过“为什么是它”？我认为理解了后者才真正理解了网络协议。

本文以问题的形式逐步展开，一步步揭开计算机网络的面纱，希望能帮助你彻底搞懂网络协议。

TCP 和 UDP 有哪些区别？

我们先来看看他们的区别：

TCP是面向连接， UDP是面向无连接。
TCP将可靠交付， UDP则既不保证包的按需到达，也不保证不丢失。
TCP面向字节流， UDP是基于数据报。
TCP有拥塞控制， UDP则只管传输。
TCP有状态服务， UDP无状态服务。

接下来我们分别讨论两种协议。

TCP 包头都有什么？

下载 (8).png

以上就是TCP包头，这时候可能会有人问，这些包头是什么，分别代表什么，他们各自的作用又是什么。那么，现在就让我们一行一行解读，一点一点揭开TCP的面纱。

$~$ 第一行 $~$
在本系列第一篇文章中介绍到，TCP和UDP是在传输层上运作的，而传输层的作用是将数据包分段，然后将数据包打包给模型的下一层，开始传输，然后在另一端将数据段重组。简而言之就是端到端通信（end-to-end），数据传输路径中最两端的两台网络设备之间的通信。

TCP包头只会包含自己层级所需要的信息就足够了。首先，传输层的上层是应用层，应用层顾名思义是应用处理的，而应用跑在设备上，都会有一个端口号。那很明显，TCP包头所带的端口号的作用就是找到应用，以及把自己应用的端口号也一并放到包头上。

$~$ 第二行和第三行 $~$
第二行和第三行都是用来放序号的，给数据包一个编号，是在保证可靠交付的时候会使用到的一个标记。

$~$ 第四行 $~$
接下来到第四行，这行主要存放着一些状态位和窗口大小信息。我们来看看这几个状态位分别代表什么：

$~$ $~$ $~$ URG：代表这是一个紧急数据，比如远程操作时，用户按下了 Ctrl+C 终止程序
$~$ $~$ $~$ ACK：代表响应
$~$ $~$ $~$ PSH：代表数据推送，也就是在传输数据的意思
$~$ $~$ $~$ RST：重新连接
$~$ $~$ $~$ SYN：发起连接，同步请求，也就是申请握手
$~$ $~$ $~$ FIN：结束连接，终止请求，也就是挥手

TCP 是面向连接的，因而双方要维护连接的状态，这些带状态位的包的发送，会引起双方的状态变更。

然后窗口大小，TCP 要做流量控制，通信双方各声明一个窗口，标识自己当前能够的处理能力。

$~$ 第五行和第六行 $~$
第五行这里记录着TCP包头的校验和，用来校验数据包的完整性。第六行则可以放一些选项。

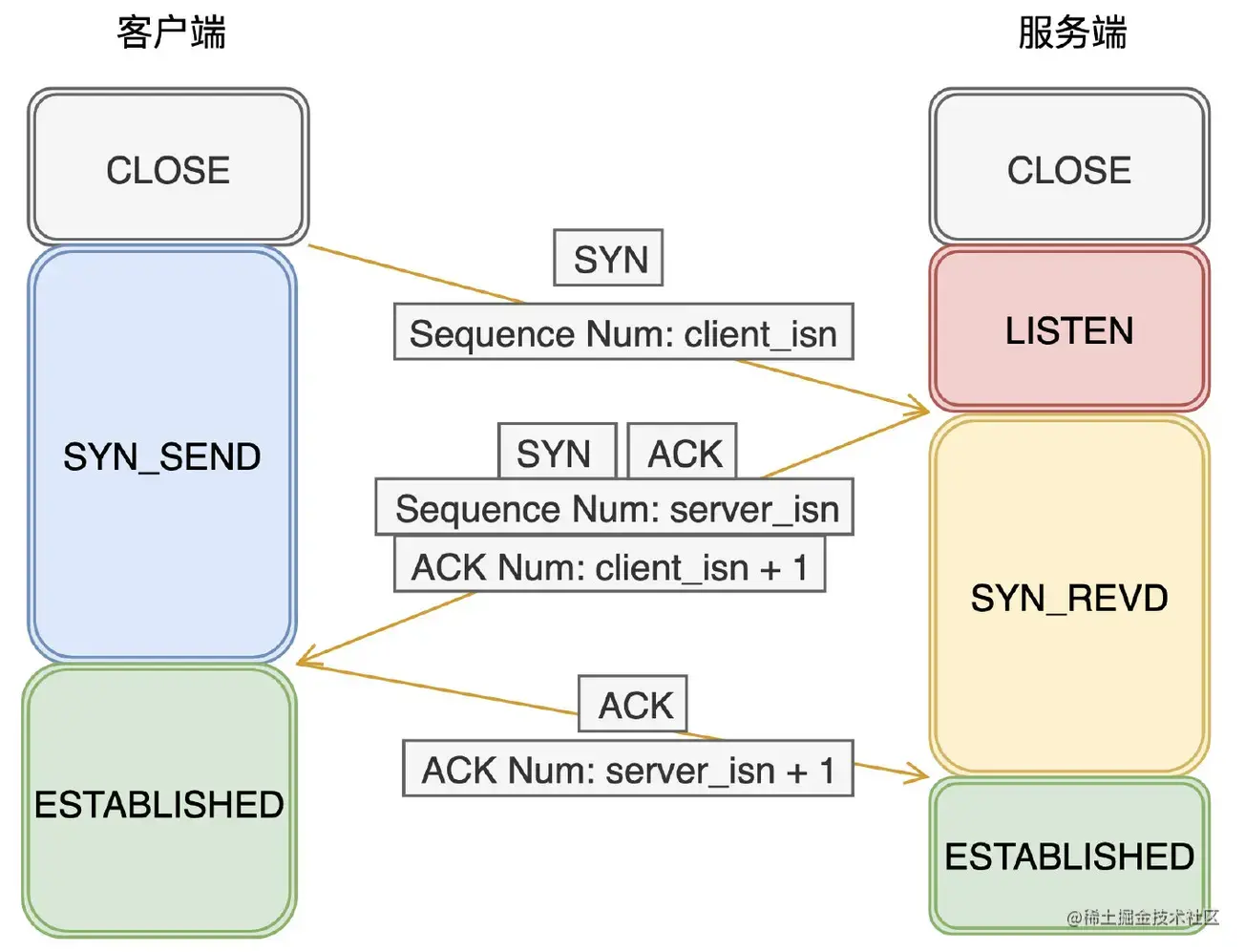

TCP 三次握手，是怎么建立连接的？

首先，TCP建立连接是在两台设备上建立的，假设现在有两台设备，设备A是我的电脑，设备B是服务器。现在A想和B建立连接（通过三次握手），具体流程就是：

在最开始的时候，A和B都处于 CLOSE 状态。B主动监听某个端口，处于 LISTEN 状态。
A会随机生成出序列号（这里的序列号一般叫做client_isn），并且把标志位设置为SYN（意味着要连接），然后把该报文发送给B。
A发送完SYN报文以后，便进入了 SYN_SEND 状态。
B接收到了A的请求之后，自己也初始化对应的序列号（这里的序列号一般叫做 server_isn）
在「确认号」字段里填上client_isn + 1（相当于告诉A，已经收到了发送过来的序列号了），并且把 SYN 和 ACK 标记位都点亮(置为1)。B的状态变成 SYN-REVD 状态
A收到服务端发送的 SYN 和 ACK 之后，发送 ACK 的 ACK，之后处于 ESTABLISHED 状态。
B收到 ACK 的 ACK 之后，处于 ESTABLISHED 状态。

至此TCP正式建立连接，可以开始传输报文了。

057a702794104fe69eedccc533aabbd4_tplv-k3u1fbpfcp-zoom-in-crop-mark_1304_0_0_0.awebp

（图片来源于网络）

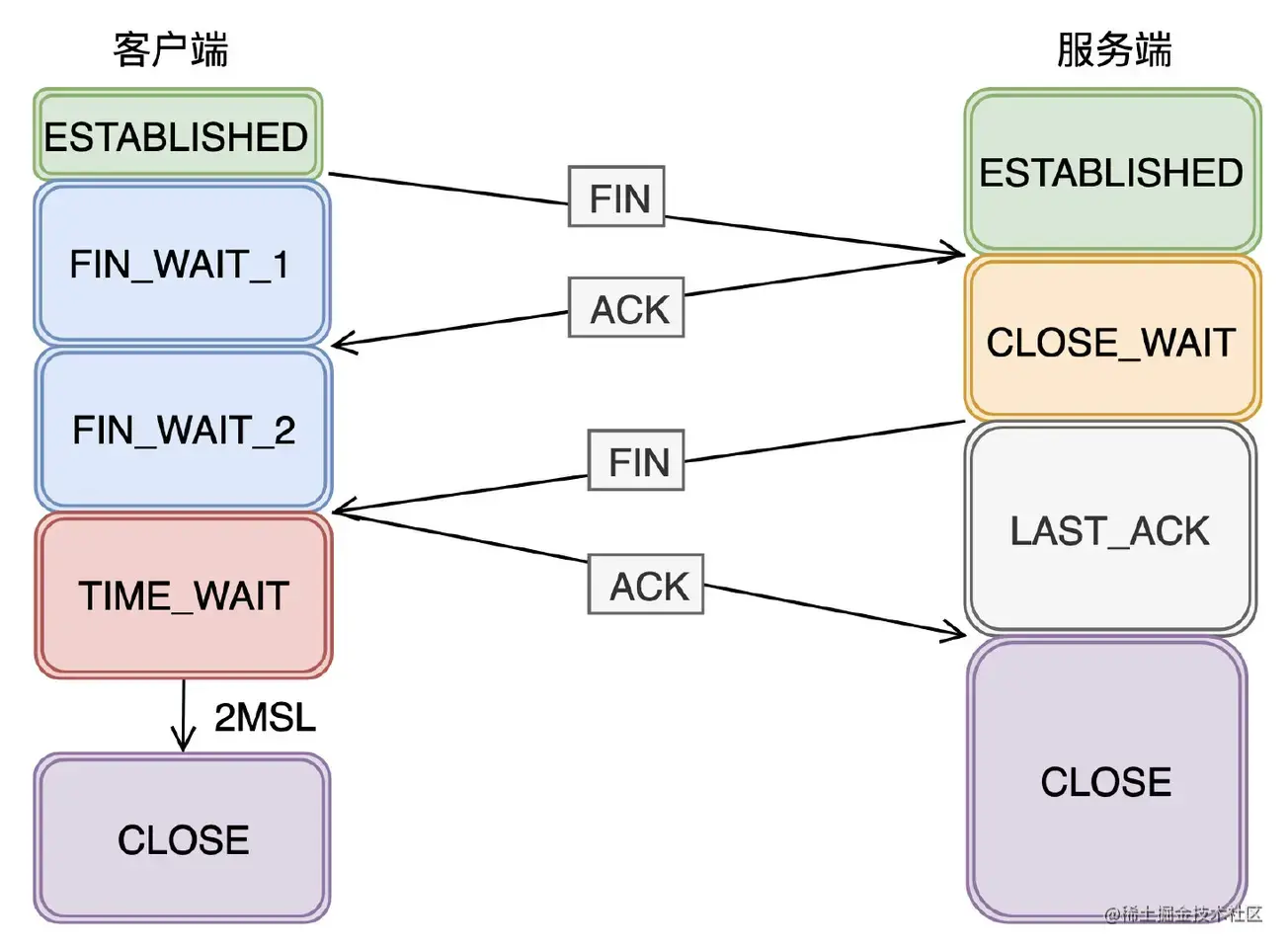

TCP 四次挥手，为什么是四次？

在建立好连接后，又是怎么断开连接的呢？接下来我们来看看四次挥手的工作流程。

A打算关闭连接，会发 FIN 报文给服务端（其实就是把标志位 FIN 点亮），A发送完之后，就进入FIN_WAIT_1 状态。
B收到 FIN 报文之后，回复 ACK 报文给A（表示已经收到了），B发送完之后，就进入 CLOSE_WAIT 状态。
A接收到服务端的 ACK 报文，就进入了 FIN_WAIT_2 状态。
B可能还有数据要发送给A，等B确认自己已经没有数据返回给客户端之后，就发送FIN报文给A了，自己进入 LAST_ACK 状态。
A收到B的FIN报文之后，回应ACK报文，自己进入 TIME_WAIT 状态。
B收到A的ACK报文之后，B就进入 CLOSE 状态。
A在TIME_WAIT等到2MSL，也进入了 CLOSE 状态。

a5ccced02bb14f1d93dee8883f3fa7ba_tplv-k3u1fbpfcp-zoom-in-crop-mark_1304_0_0_0.awebp

（图片来源于网络）

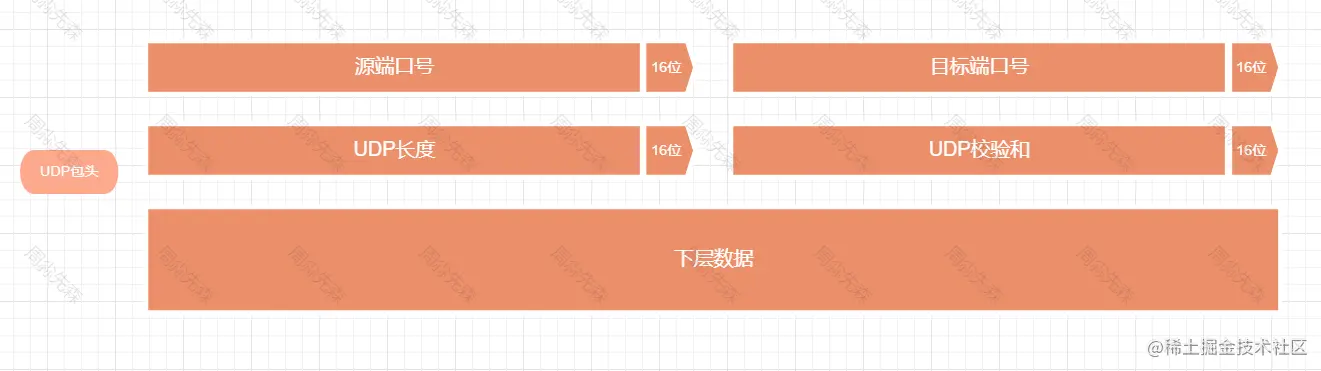

UDP 包头都有什么？

下载 (6).png

UDP包头除了必要的端口号，和长度、校验，UDP包头明显比TCP包头简单很多，因为UDP只负责发送，所以可以比TCP少了状态位、窗口大小以及序号信息。

小结

我们从TCP和UDP两种协议入手，对比了两种协议的区别。然后开始讨论TCP头，介绍了TCP头的端口号、序号、校验码、状态位、窗口大小、选项。接下来到TCP的三次握手和四次挥手具体流程，每个时间节点下设备的状态，以及表述每个“请求”“应答”时，TCP头会携带的信息。最后是UDP包头的介绍。

本文主要围绕TCP的面向连接、状态服务展开，而TCP是如何做到可靠交付、怎么拥塞控制则放在下篇文章进行解答。

最后，让我们一起加油吧！
