1、首言
最近接到一个需求，需要用jQuery UI完成时间轴的拖拽维护。在实现功能的过程中，了解到了SVG，个人觉得项目中如果使用SVG，功能实现起来可能会更简单。以下便是个人用SVG实现时间轴的过程。首先，将页面分为两个部分，一部分为素材区，一部分为时间轴维护区。本篇文章主要讲素材的绘制以及拖动效果的实现。
2、素材区
首先我需要一个时间轴节点、一个文本编辑区域。
代码部分：
<div style="height: 300px;width: 100%;background-color: pink;">
<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
<circle cx="100" cy="50" r="5" fill="blue" />
<circle cx="100" cy="50" r="10" stroke="blue" fill="none" />
<foreignObject x="200" y="30" width="100" height="50" fill="green" style="background:blue;fill:green;border:1px solid #000;stroke:pink;stroke-width:5;opacity:0.5">
<input type="text" style="width: 100px;height: 50px;" />
</foreignObject>
</svg>
</div>

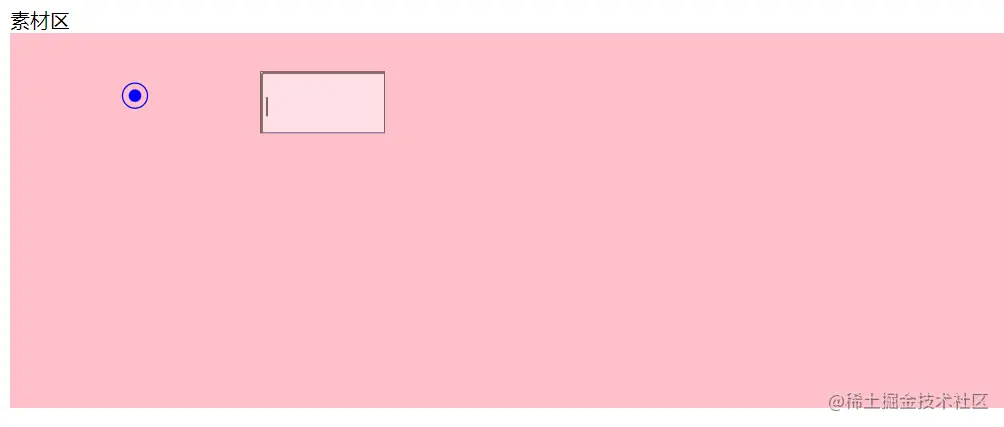

展示效果：
3、实现元素之间的连线
既然是时间轴，节点之间肯定需要线来连接。svg中提供了三种画线方式。
3.1 直线 <line>
功能单一，但基本符合需求。
<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
<line x1="10" y1="10" x2="100" y2="10" style="stroke:blue;stroke-width:2" />
</svg>
效果如下：
3.2 路径<path>
<path>是svg中较强大的基本形状，可以用来创建直线、曲线、弧形、多边形等图形。目前只用来画直线
<svg xmlns="http://www.w3.org/2000/svg" version="1.1" height="400" width="450">
<path d="M 175 200 l 150 0" stroke="green" stroke-width="3" fill="none" />
</svg>
效果如下：
3.3 折线<polyline>
通过一系列坐标完成点与点的连线。可以绘制各种图案，用来绘制直线会更简单更容易理解
<svg xmlns="http://www.w3.org/2000/svg" version="1.1" height="400" width="450">
<polyline points="150,75 258,75"stroke="black" stroke-width="3" fill="none"></polyline>
</svg>
效果如下：
