JVM

JVM 是什么？

Java 虚拟机，英文全称是 Java Virtual Machine。JVM 是可运行 Java 字节码文件的虚拟计算机。
Oracle 负责制定 JVM 规范，并会随着 JDK 的发布提供一个官方的 JVM 实现，但实际上不少商业公司也会提供商业级的 JVM 实现。常见的 JVM 实现是 HotSpot。

JVM、JRE、JDK 三者之间的关系？

JVM 是 Java 虚拟机，JRE 是 Java 运行时环境，JDK 是 Java 开发工具包
JDK = JRE + Java 开发工具（比如编译工具 javac.exe 和打包工具 jar.exe 等）
JRE = JVM + Java 常用类库
JVM = Java 虚拟机

  ┌─    ┌──────────────────────────────────┐
  │     │     Compiler, debugger, etc.     │
  │     └──────────────────────────────────┘
 JDK ┌─ ┌──────────────────────────────────┐
  │  │  │                                  │
  │ JRE │      JVM + Runtime Library       │
  │  │  │                                  │
  └─ └─ └──────────────────────────────────┘
        ┌───────┐┌───────┐┌───────┐┌───────┐
        │Windows││ Linux ││ macOS ││others │
        └───────┘└───────┘└───────┘└───────┘

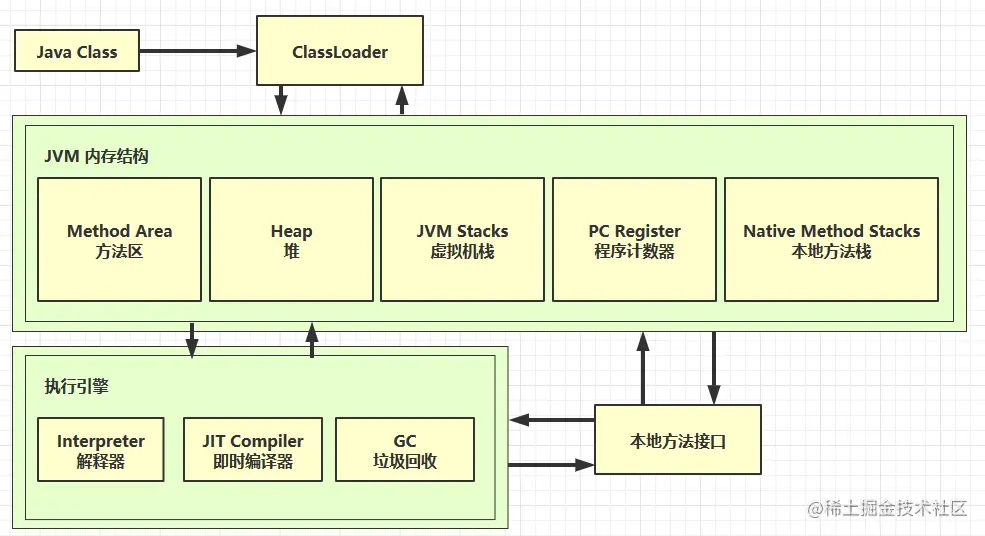

JVM 内存结构

202204082110 JVM 01：基本概念与内存结构 00.png

程序计数器

程序计数器（寄存器）Program Counter Register

作用：用于记录下一条 JVM 指令的执行地址
特点：
- 每个线程都有属于自己的程序计数器，它是线程私有的，生命周期与线程相同，随着线程创建而创建，随着线程销毁而销毁
- 占用较小的内存空间，不存在内存溢出 OutOfMemoryError 的问题

虚拟机栈

虚拟机栈 JVM Stacks

每个线程运行时分配的内存空间，称为虚拟机栈
栈由多个栈帧 stack frame 组成，对应每次方法调用时所占用的内存，用于保存参数、局部变量、返回地址等内容。
每个线程只能由一个活动栈帧，对应当前正在执行的那个方法

团子注：有点像 JavaScript 中的执行上下文栈与执行上下文。

垃圾回收是否设计栈内存？

垃圾回收不会涉及栈内存

栈内存是否越大越好？

-Xss size 是虚拟机参数，用于设置线程栈大小 stack size，单位是字节，下面用不同形式设置了线程栈大小为 1024KB。
- -Xss1m
- -Xss1024k
- -Xss1048576
栈内存的分配并非越大越好。线程栈大小越大，则支持更多层数的递归调用，但是由于物理内存的限制，会减少总线程数量。一般保持系统默认即可。

方法内的局部变量是否线程安全？

如果一个变量是线程私有的，则称之为线程安全的；如果一个变量是线程共享的，则称之为线程不安全的。
如果方法内局部变量没有逃离方法的作用范围，它是线程安全的。
如果局部变量引用了对象，并逃离了方法的作用范围，需要考虑线程安全问题。

public class ThreadSafeDemo {
    // sb 线程安全
    public static void m1() {
        StringBuilder sb = new StringBuilder();
        sb.append(1);
        sb.append(2);
        sb.append(3);
        System.out.println(sb.toString());
    }

    // sb 是方法参数，不是线程安全的
    public static void m2(StringBuilder sb) {
        sb.append(1);
        sb.append(2);
        sb.append(3);
        System.out.println(sb.toString());
    }

    // sb 作为返回值，不是线程安全的
    public static StringBuilder m3() {
        StringBuilder sb = new StringBuilder();
        sb.append(1);
        sb.append(2);
        sb.append(3);
        return sb;
    }
}

栈内存溢出

栈内存溢出对应的异常是 java.lang.StackOverflowError
有两种可能会导致占内存溢出：
- 栈帧过多导致栈内存溢出，比如无限递归，或者调用第三方库对两个相互引用的对象进行 JSON 序列化
- 栈帧过大导致栈内存溢出

线程运行诊断

问题：CPU 占用过多

使用 top 命令定位进程编号，比如说是 32655
使用 ps H -eo pid,tid,%cpu | grep 32655，第二列 tid 可以定位到线程编号
jstack 32655 可以将进程中的所有 Java 线程列出来，需要把上一步查到的 10 进制线程编号换算成 16 进制的线程编号，进而可以定位到是哪个类的哪一行。

问题：程序运行很长时间没有结果

使用 jstack pid 可以查看进程中的所有线程
查看最后是否有 Java-level deadlock，也就是死锁现象

原生方法栈

原生方法栈：Java 虚拟机在调用原生方法时提供的内存空间。

团子注：也有人称其为本地方法栈，但个人认为把 native 翻译成“原生”更好一点。

原生方法不是由 Java 编写的，而是使用 C 或者 C++ 编写的方法，用于和操作系统底层 API 打交道。比如 Object 的 clone() 方法，方法声明为 protected native Object clone() throws CloneNotSupportedExceptoin，它没有方法实现，使用 native 关键字标识为一个原生方法。

堆

堆 Heap：使用 new 关键字创建的对象会使用堆内存。

特点：

它是线程共享的，堆中的对象都要考虑线程安全的问题。
有垃圾回收机制。

堆内存溢出

堆内存溢出对应的异常是 java.lang.OutOfMemoryError: Java heap space。
设置堆内存空间大小的 JVM 参数是 -Xmx，比如设置堆空间大小为 8mb 可以这样子 -Xmx8m。
把堆内存设置的比较小，可以尽早地暴露出由堆内存溢出引起的问题。

堆内存诊断

jps 工具：查看当前系统中有哪些 Java 进程
jmap 工具：查看堆内存使用情况

jmap -heap <pid>

jconsole 工具：图形界面、多功能监测工具，可以连续监测
jvisualvm 工具：可视化工具，其中堆转储（堆 Dump）可以截取堆内存快照，然后查找占用内存最大的 20 个对象，最后排查原始代码。

方法区

方法区

方法区类似传统语言中编译后的代码的存储区，用于存储每个类的结构。
JVM 启动时会创建方法区，逻辑上讲方法区属于堆内存的一部分，但是不同 JVM 有不同的实现。

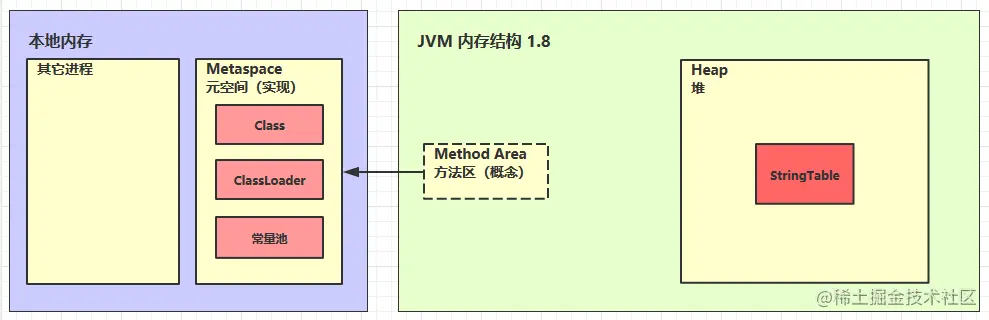

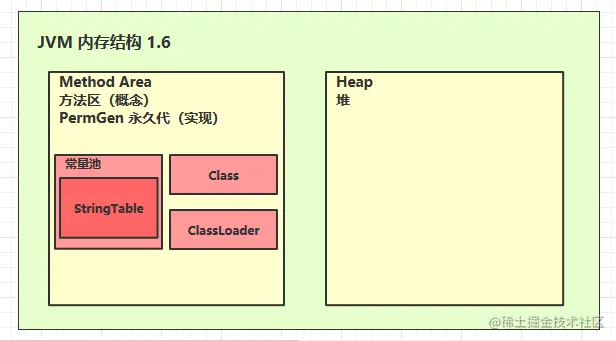

HotSpot JVM 在 JDK 1.8 之前，方法区使用永久代实现，占用堆内存；JDK 1.8 及以后，方法区使用元空间实现，占用本地内存，也就是操作系统的内存，默认没有设置上限。
如果方法区出现内存溢出，JVM 会抛出 OutOfMemoryError。

202204082110 JVM 01：基本概念与内存结构 01.png

202204082110 JVM 01：基本概念与内存结构 02.png

内存溢出

永久代内存溢出：对应的异常是 java.lang.OutOfMemoryError: PermGen space，比如可以通过 JVM 选项 -XX:MaxPermSize=8m 来设置永久代大小为 8mb。
元空间内存溢出：对应的异常是 java.lang.OutOfMemoryError：Metaspace，比如可以通过 JVM 选项 -XX:MaxMetaspaceSize=8m 来设置元空间大小为 8mb。

下面的代码用来演示元空间内存溢出，如果想演示永久代内存溢出，只需要把 Opcodes.V1_8 改成 Opcodes.V1_6 即可。

/**
 * 演示元空间内存溢出
 * java.lang.OutOfMemoryError: Metaspace
 * -XX:MaxPermSize=8m
 */
public class Demo1_8 extends ClassLoader {
    public static void main(String[] args) {
        int j = 0;
        try {
            Demo1_8 test = new Demo1_8();
            for (int i = 0; i < 20000; i++, j++) {
                // ClassWriter 可以生成类的二进制字节码
                ClassWriter cw = new ClassWriter(0);
                // 版本号, public, 类名, 包名, 父类, 接口
                cw.visit(Opcodes.V1_8, Opcodes.ACC_PUBLIC, "Class" + i, null, "java/lang/Object", null);
                // 返回 byte[]
                byte[] code = cw.toByteArray();
                // 执行类的加载
                test.defineClass("Class" + i, code, 0, code.length);
            }
        } finally {
            System.out.println(j);
        }
    }
}

在使用一些第三方库的时候，比如 Spring、MyBatis，它们会动态生成类的字节码，完成动态类加载。这些框架都用到了 ClassWriter，它继承自 ClassVisitor，属于 asm 项目。

运行时常量池

把下面的类编译成二进制字节码文件（.class 文件），其中包含如下信息：

类的基本信息
常量池
类方法定义，其中包含 JVM 指令

public class HelloWorld {
    public static void main(String[] args) {
        System.out.println("hello world");
    }
}

我们很难直接阅读 .class 文件，可以借助 JDK 提供的工具反编译字节码：

javap -v HelloWorld.class
-v 表示显示详细信息

PS C:\Users\patrick\Desktop> javac HelloWorld.java
PS C:\Users\patrick\Desktop> javap -v HelloWorld.class
Classfile /C:/Users/patrick/Desktop/HelloWorld.class
  Last modified 2022-4-9; size 425 bytes
  MD5 checksum 92cb0edfd970bc2b3a2ec2be5a24945f
  Compiled from "HelloWorld.java"
public class HelloWorld
  minor version: 0
  major version: 61
  flags: ACC_PUBLIC, ACC_SUPER
Constant pool:
   #1 = Methodref          #2.#3          // java/lang/Object."<init>":()V
   #2 = Class              #4             // java/lang/Object
   #3 = NameAndType        #5:#6          // "<init>":()V
   #4 = Utf8               java/lang/Object
   #5 = Utf8               <init>
   #6 = Utf8               ()V
   #7 = Fieldref           #8.#9          // java/lang/System.out:Ljava/io/PrintStream;
   #8 = Class              #10            // java/lang/System
   #9 = NameAndType        #11:#12        // out:Ljava/io/PrintStream;
  #10 = Utf8               java/lang/System
  #11 = Utf8               out
  #12 = Utf8               Ljava/io/PrintStream;
  #13 = String             #14            // hello world
  #14 = Utf8               hello world
  #15 = Methodref          #16.#17        // java/io/PrintStream.println:(Ljava/lang/String;)V
  #16 = Class              #18            // java/io/PrintStream
  #17 = NameAndType        #19:#20        // println:(Ljava/lang/String;)V
  #18 = Utf8               java/io/PrintStream
  #19 = Utf8               println
  #20 = Utf8               (Ljava/lang/String;)V
  #21 = Class              #22            // HelloWorld
  #22 = Utf8               HelloWorld
  #23 = Utf8               Code
  #24 = Utf8               LineNumberTable
  #25 = Utf8               main
  #26 = Utf8               ([Ljava/lang/String;)V
  #27 = Utf8               SourceFile
  #28 = Utf8               HelloWorld.java
{
  public HelloWorld();
    descriptor: ()V
    flags: ACC_PUBLIC
    Code:
      stack=1, locals=1, args_size=1
         0: aload_0
         1: invokespecial #1                  // Method java/lang/Object."<init>":()V
         4: return
      LineNumberTable:
        line 1: 0

  public static void main(java.lang.String[]);
    descriptor: ([Ljava/lang/String;)V
    flags: ACC_PUBLIC, ACC_STATIC
    Code:
      stack=2, locals=1, args_size=1
         0: getstatic     #7                  // Field java/lang/System.out:Ljava/io/PrintStream;
         3: ldc           #13                 // String hello world
         5: invokevirtual #15                 // Method java/io/PrintStream.println:(Ljava/lang/String;)V
         8: return
      LineNumberTable:
        line 3: 0
        line 4: 8
}
SourceFile: "HelloWorld.java"

常量池：常量池就是一张表，虚拟机指令根据该表查找要执行的类名、方法名、参数类型、字面量等信息。

运行时常量池：常量池位于 .class 文件中，当该类被加载，它的常量池信息就会被放入运行时常量池，并把里面的符号地址（#数字）变成真实内存地址。
