• pcd点云的存储形式一共有两种，分别是binary和ascll码的形式，其详解见blog.csdn.net/qq_37534947…

• 前期准备： open3d的安装： pip install open3d pip install open3d-python==0.7.0.0 （这个必须有）

1.可视化代码

#coding=utf-8
import open3d as o3d
import numpy as np
np.set_printoptions(suppress=True) # 取消默认科学计数法，open3d无法读取科学计数法表示
data = np.load('./Area_1_conferenceRoom_1.npy')
b = np.array([1 , 1, 1,255, 255, 255]) # 每一列要除的数
np.savetxt('./scene.txt', data[:,:6]/b)
# 读取点云并可视化

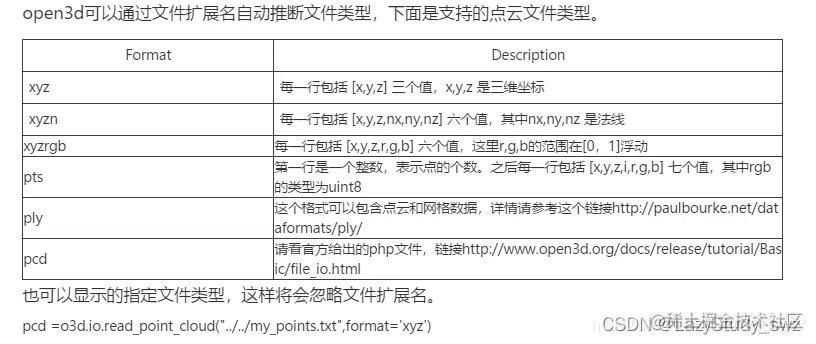

pcd =o3d.io.read_point_cloud('./scene.txt', format='xyzrgb') # 原npy文件中的数据正好是按x y z r g b进行排列
print(pcd)
o3d.visualization.draw_geometries([pcd], width=1200, height=600)

2.代码分析

• 加载数据

  data = np.load('./Area_1_conferenceRoom_1.npy')


  这时候的数据大小要分清，一般是n * 6，这里的6维分别指的XYZRGB; 但是我的S3dis数据集是n * 7，最后一位是标签，所以需要把最后一维去掉。

• 维度减少

  np.savetxt('./scene.txt', data[:,:6]/b)


• rgb范围减少

  原数据中rgb值的范围为0-255，而open3d需要调整为0-1。所以需要数组中指定列除以一个255，即将最后3列除以255，最后保存为txt文件

  b = np.array([1 , 1, 1,255, 255, 255]) # 每一列要除的数
  np.savetxt('./scene.txt', data[:,:6]/b)


  如果不进行减少的话，可能会报错：[Open3D WARNING] [ViewControl] SetViewPoint() failed because window height and width are not set.

3.可视化txt文件

因为npy文件，无法直接可视化，所以需要转换成txt文件，最后再利用open3d可视化。

# 读取点云并可视化
pcd =o3d.io.read_point_cloud('point_cloud/scene.txt'， format='xyzrgb') # 原npy文件中的数据正好是按x y z r g b进行排列
print(pcd)
o3d.visualization.draw_geometries([pcd], width=1200, height=600)
