1.硬件知识 URAT硬件介绍

1.1.串口的硬件介绍

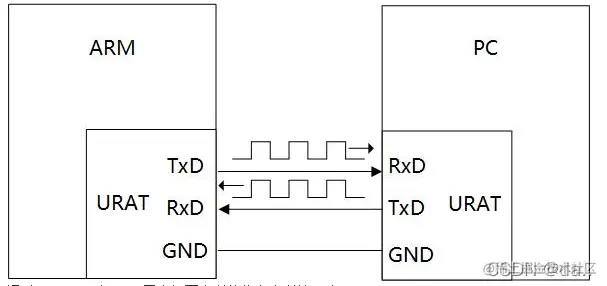

UART的全称是Universal Asynchronous Receiver and Transmitter，即异步发送和接收。 串口在嵌入式中用途非常的广泛，主要的用途有： 打印调试信息； 外接各种模块：GPS、蓝牙； 串口因为结构简单、稳定可靠，广受欢迎。 通过三根线即可，发送、接收、地线。

通过TxD->RxD把ARM开发板要发送的信息发送给PC机。 通过RxD->TxD线把PC机要发送的信息发送给ARM开发板。 最下面的地线统一参考地。

1.2.串口的参数

波特率：一般选波特率都会有9600,19200,115200等选项。其实意思就是每秒传输这么多个比特位数(bit)。 起始位:先发出一个逻辑”0”的信号，表示传输数据的开始。 数据位：可以是5~8位逻辑”0”或”1”。如ASCII码（7位），扩展BCD码（8位）。小端传输。 校验位：数据位加上这一位后，使得“1”的位数应为偶数(偶校验)或奇数(奇校验)，以此来校验数据传送的正确性。 停止位：它是一个字符数据的结束标志。

---

怎么发送一字节数据，比如‘A‘? ‘A’的ASCII值是0x41,二进制就是01000001，怎样把这8位数据发送给PC机呢？

双方约定好波特率（每一位占据的时间）； 规定传输协议: 原来是高电平，ARM拉低电平，保持1bit时间； PC在低电平开始处计时； ARM根据数据依次驱动TxD的电平，同时PC依次读取RxD引脚电平，获得数据；

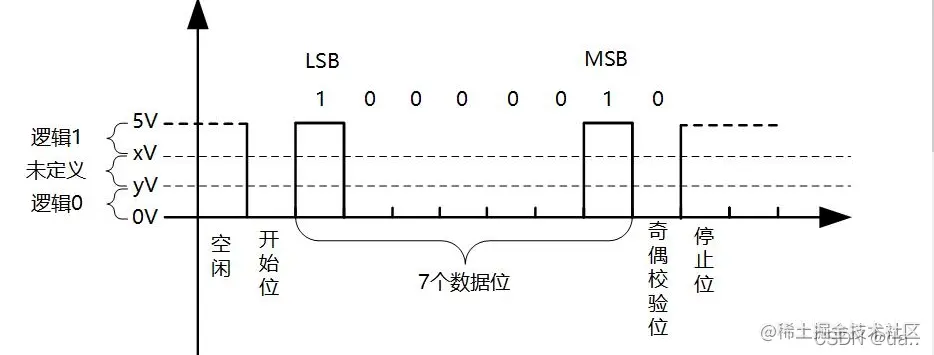

前面图中提及到了逻辑电平，也就是说代表信号1的引脚电平是人为规定的。 如图是TTL/CMOS逻辑电平下，传输‘A’时的波形：

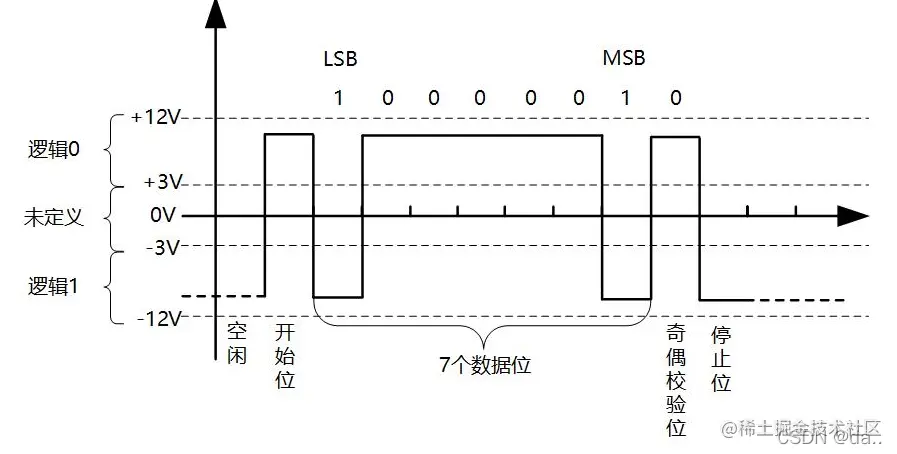

在xV至5V之间，就认为是逻辑1，在0V至yV之间就为逻辑0。 如图是RS-232逻辑电平下，传输‘A’时的波形：

在-12V至-3V之间，就认为是逻辑1，在+3V至+12V之间就为逻辑0。 RS-232的电平比TTL/CMOS高，能传输更远的距离，在工业上用得比较多。 市面上大多数ARM芯片都不止一个串口，一般使用串口0来调试，其它串口来外接模块。

1.3.串口电平

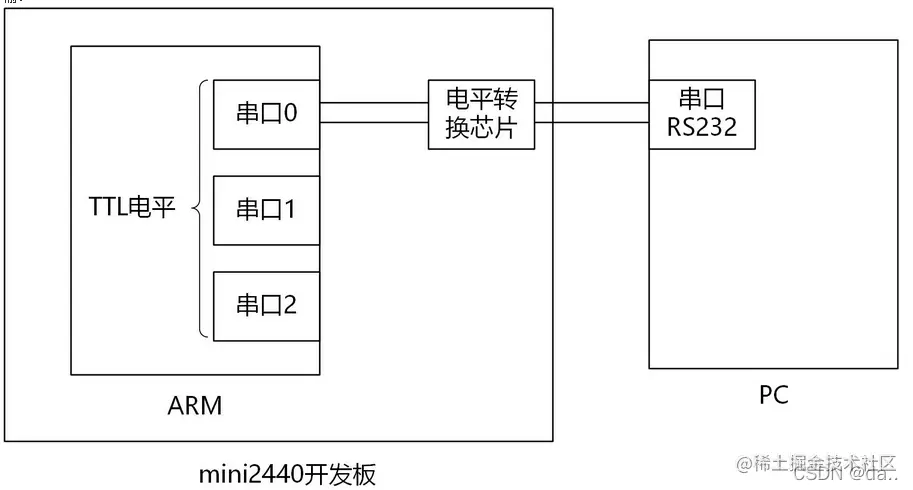

ARM芯片上得串口都是TTL电平的，通过板子上或者外接的电平转换芯片，转成RS232接口，连接到电脑的RS232串口上，实现两者的数据传输。

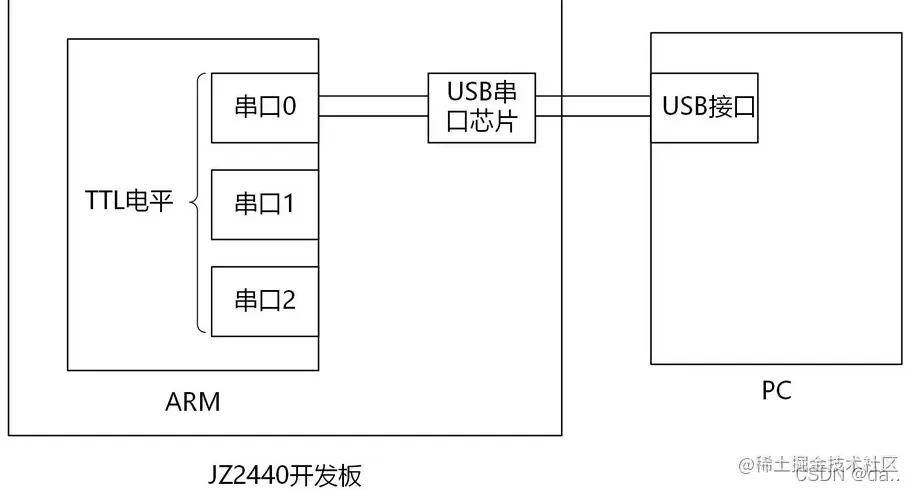

现在的电脑越来越少有RS232串口的接口，当USB是几乎都有的。因此使用USB串口芯片将ARM芯片上的TTL电平转换成USB串口协议，即可通过USB与电脑数据传输。

上面的两种方式，对ARM芯片的编程操作都是一样的。

1.4 串口内部结构

ARM芯片是如何发送/接收数据？ 如图所示串口结构图：

要发送数据时，CPU控制内存要发送的数据通过FIFO传给UART单位，UART里面的移位器，依次将数据发送出去，在发送完成后产生中断提醒CPU传输完成。 接收数据时，获取接收引脚的电平，逐位放进接收移位器，再放入FIFO，写入内存。在接收完成后产生中断提醒CPU传输完成。

波特率115200： 就是1s传输115200，1bit花费1/115200s ，传输一次（假设10bit），就是1/11520。就是说明1s传输11520byte。

2.IMX6ULL UART操作

3.1 看原理图确定引脚

• 100ASM IMX6ULL的UART1接到一个USB串口芯片，然后就可以通过USB线连接电脑了

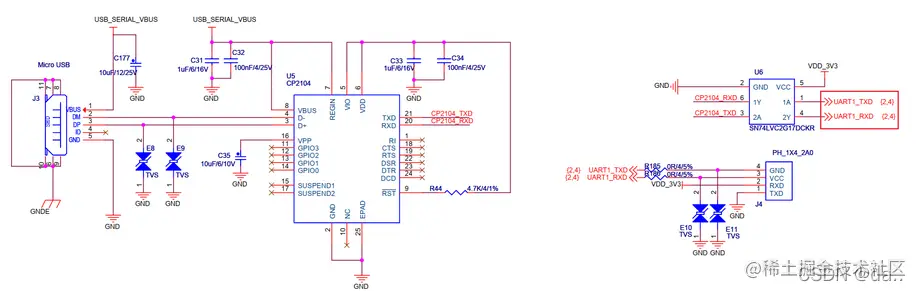

• 原理图如下

• 上图中的USART1_RX、USART1_TX，接到了PA9、PA10

3.2 使能UART

3.2.1 设置UART的总时钟

参考IMX6ULL芯片手册《Chapter 18: Clock Controller Module (CCM)》， 根据IMX6ULL的时钟树，设置CSCDR1寄存器就可以给UART提供总时钟，如下图：

下图是CSCDR1(CCM Serial Clock Divider Register 1)的位说明，对于UART，我们选择时钟源位80M：

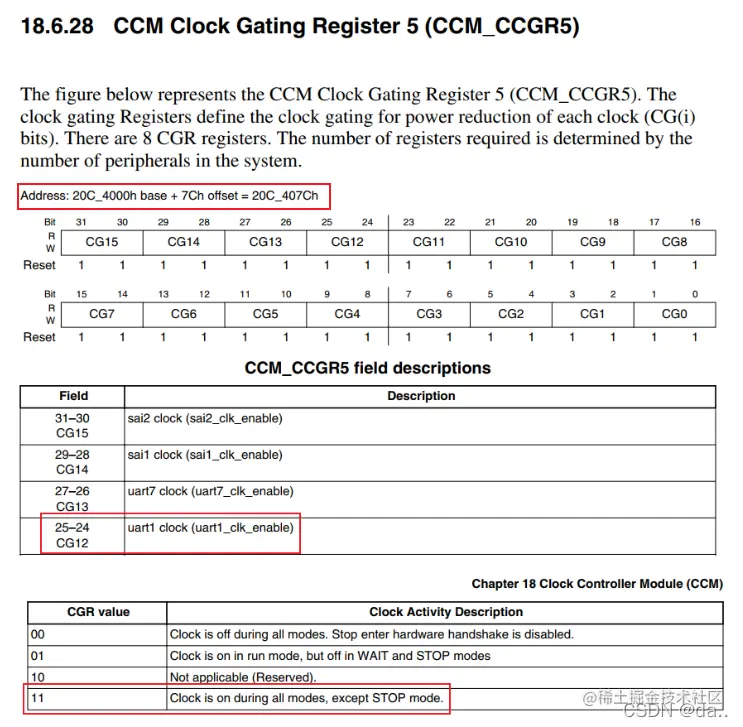

3.2.2 给UART模块提供时钟

3.2.3 使能UART模块

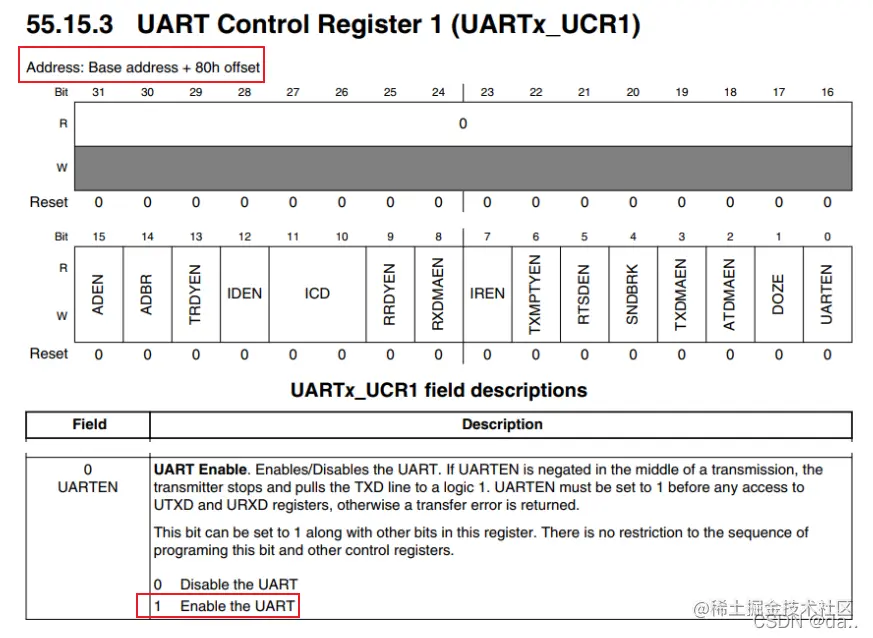

虽然给UART提供了时钟，但是UART本身并未使能，需要设置以下寄存器：

3.2.4 配置引脚功能

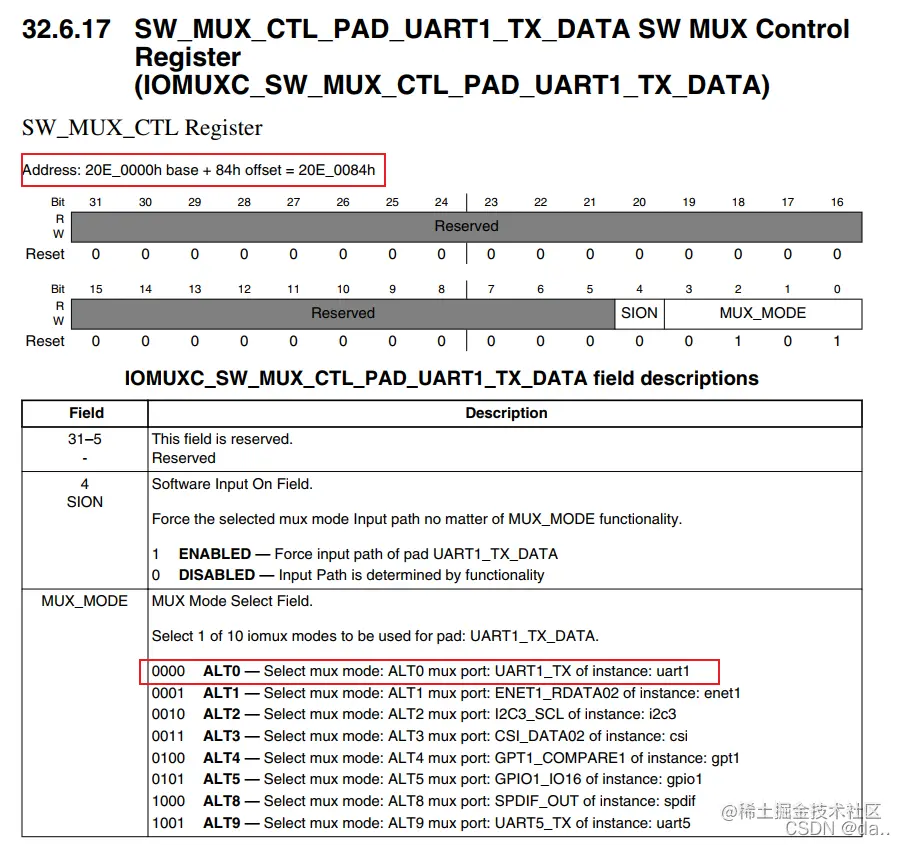

• 配置UART1_TX引脚 在芯片手册中搜索UART1_TX，可以找到下图所示寄存器：

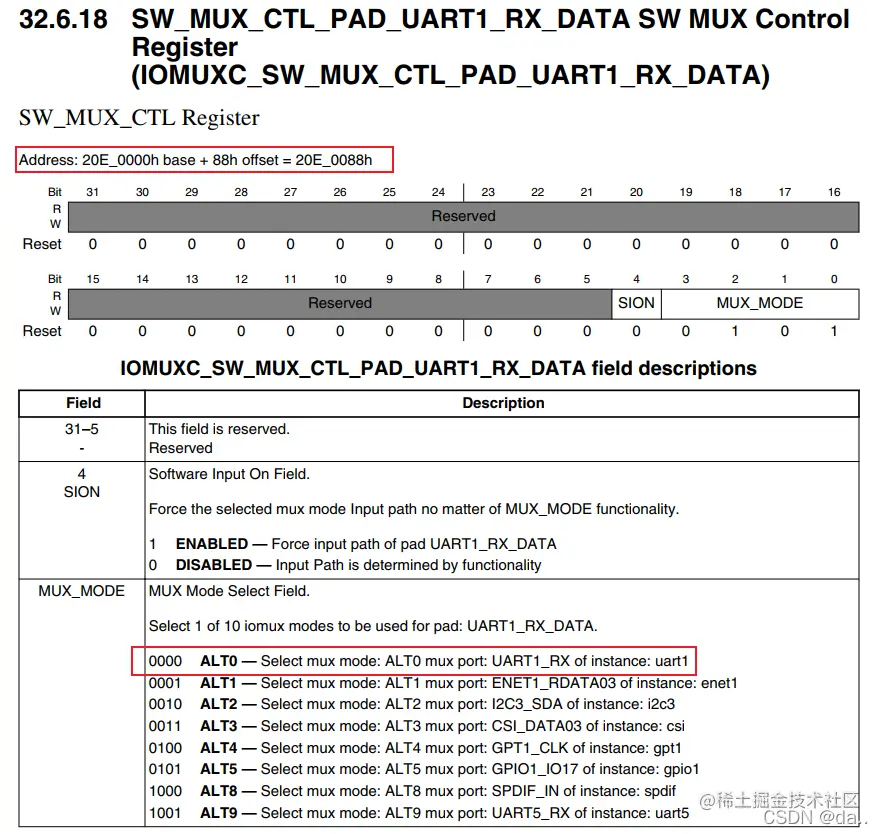

• 配置UART1_RX引脚 在芯片手册中搜索UART1_RX，可以找到下图所示寄存器：

3.2.5 IMX6ULL特殊的地方

• Daisy Chain select IMX6ULL还有一个“Daisy Chain select”功能， 比如下图中： A、B、C三个引脚都可以连接到Module X，它们都可以驱动Module X。
  使用哪一个引脚呢？还需要设置“Daisy Chain select”，用来选择A、B、C之一。

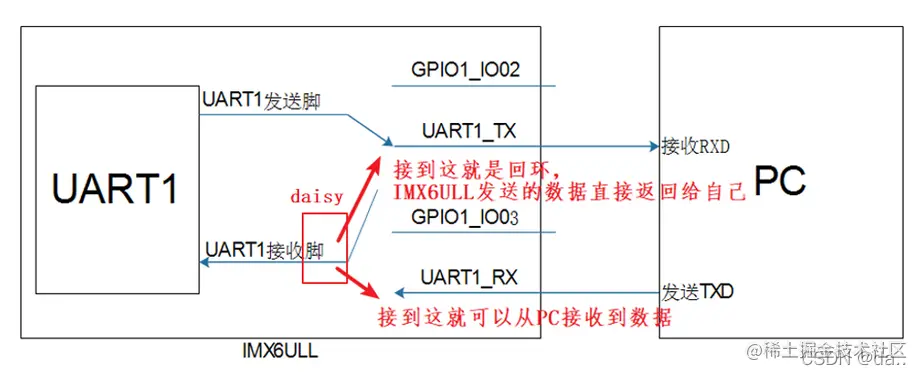

Daisy Chain Select有什么用处呢？ 比如UART，它只有TXD、RXD两个引脚：RXD有外部电路输入。 能否让UART的TXD直接给RXD提供数据？可以！这就是回环，方便调试。 怎么做？ 可以在外部电路把TXD接到RXD，也可以在芯片内部让RXD可以选择数据来源，如下图所示：

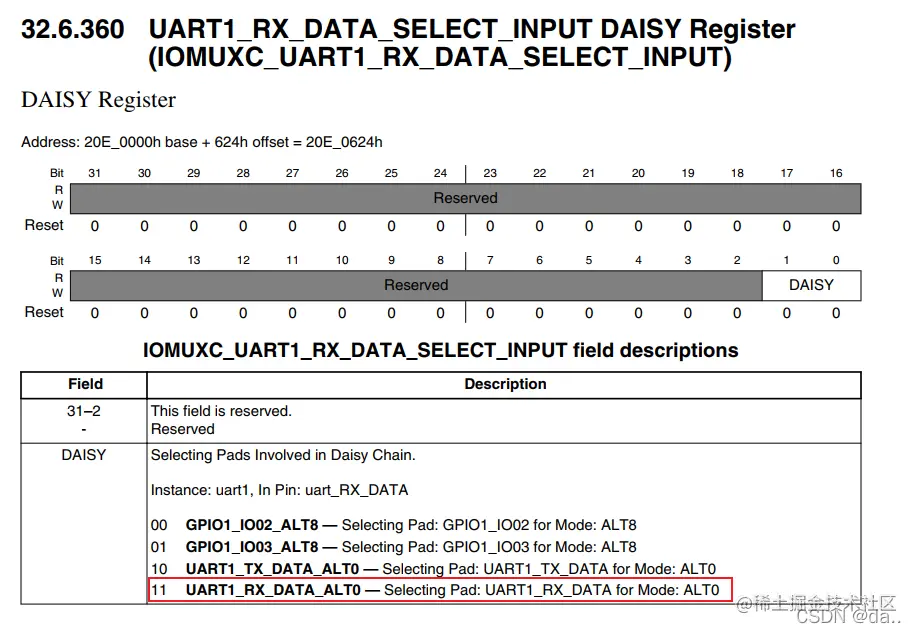

• UART1_RX的输入选择

3.3 设置串口参数

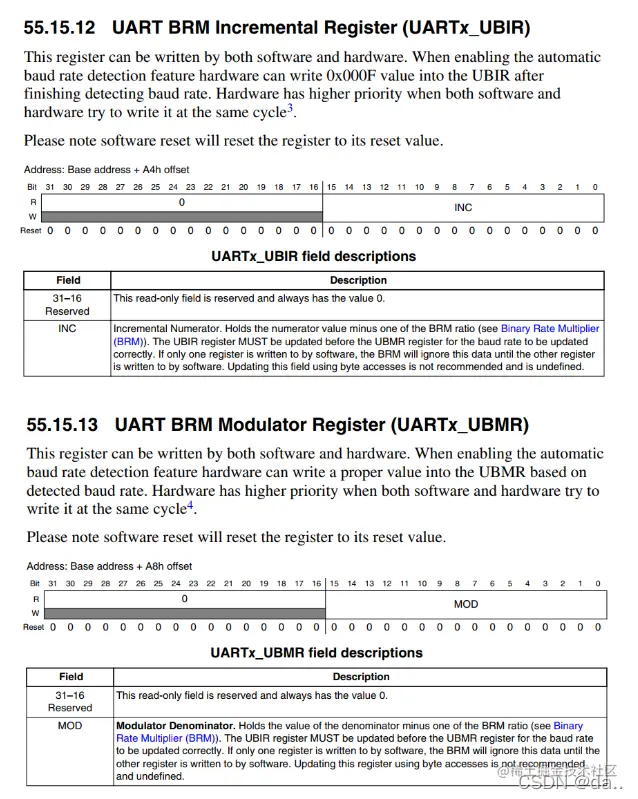

3.3.1 设置波特率

波特率算公式：

上述公式中，Ref Freq为80MHZ，BUMR和UBIR在寄存器中设置。

• 要先设置UBIR，再设置BUMR
• UBIR、BUMR中的值，是实际值减1

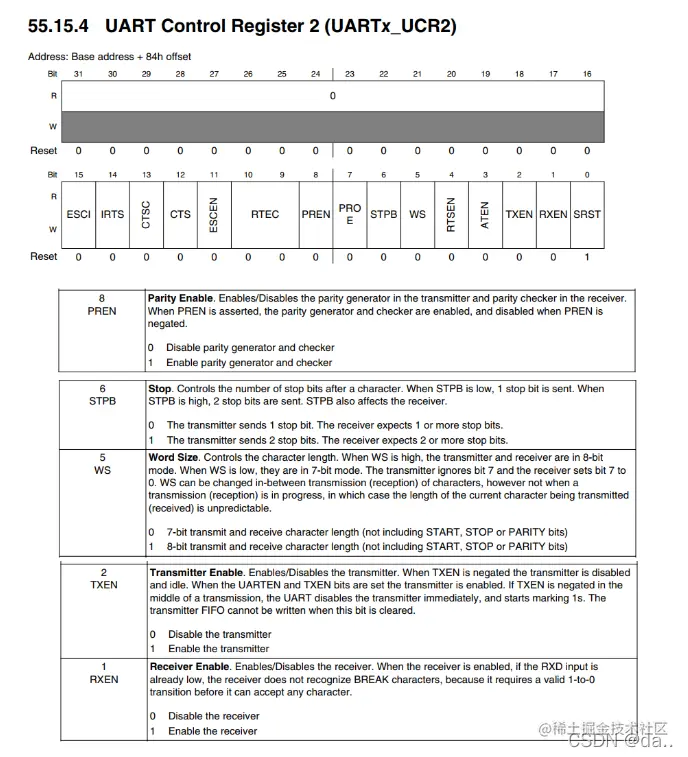

3.3.2 设置数据格式

比如数据位设置为8，无校验位，停止位设置为1。

3.3.3 IMX6ULL芯片要求必须设置

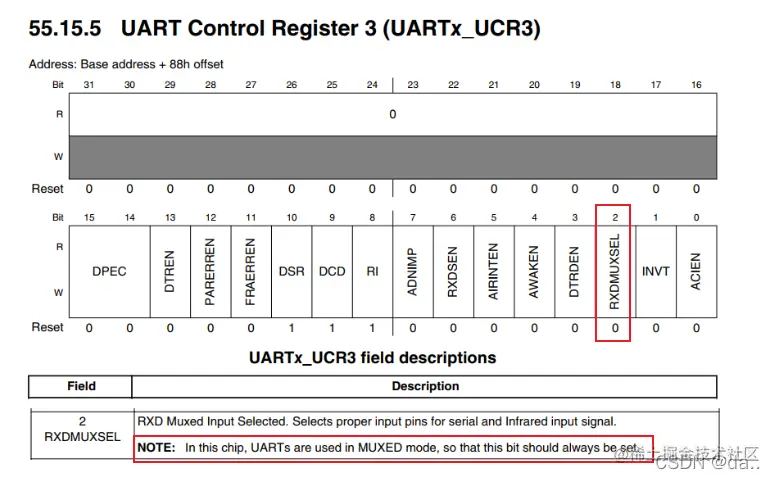

对于UART1_UCR3的bit2，必须设置为1，芯片要求的，没什么道理可讲：

3.4 根据状态寄存器读写数据

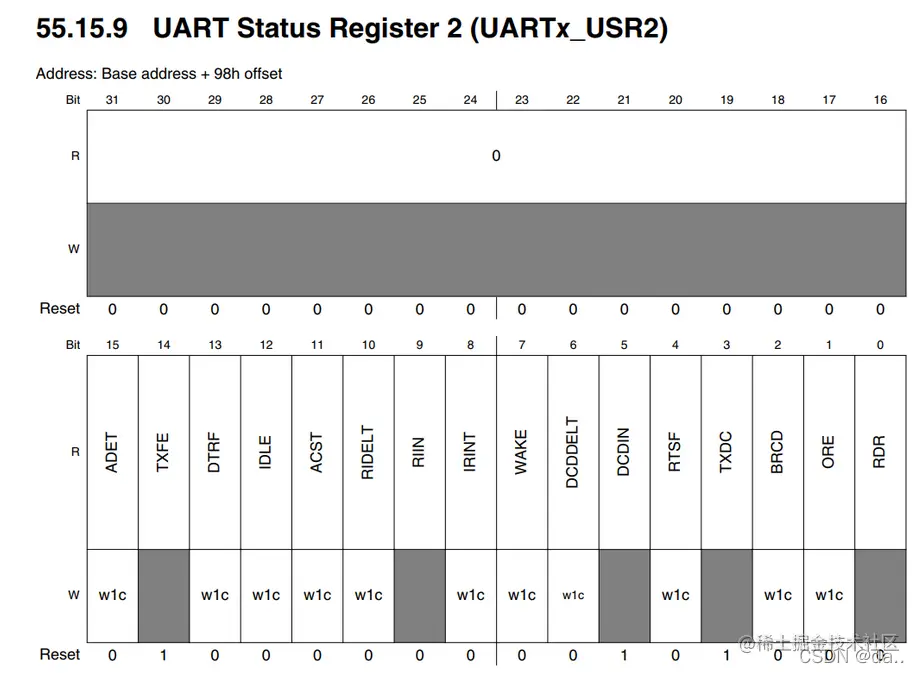

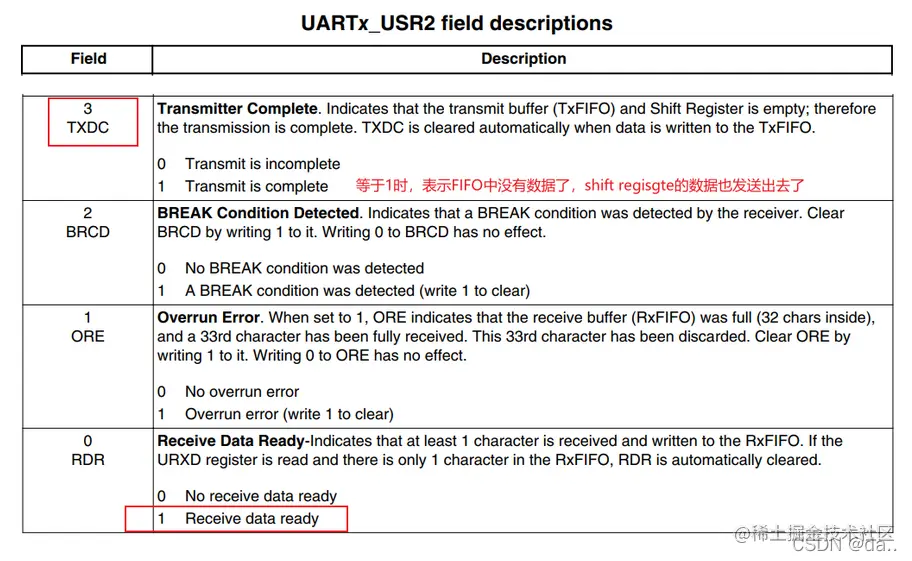

3.4.1 状态寄存器

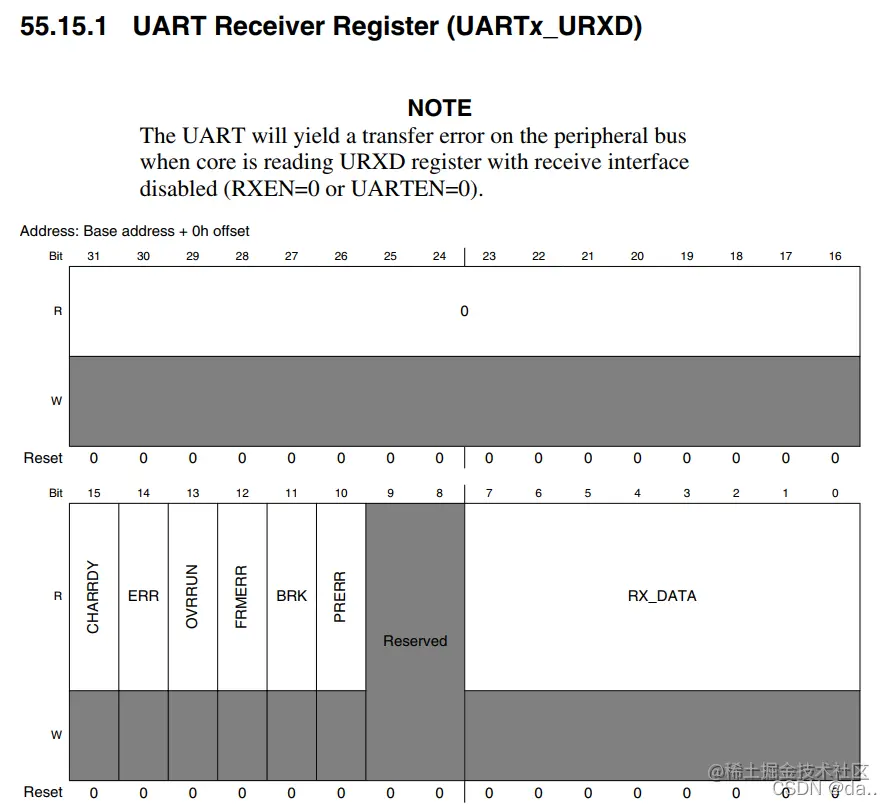

3.4.2 接收数据寄存器

读这个寄存器，就可读取串口数据，如下图：

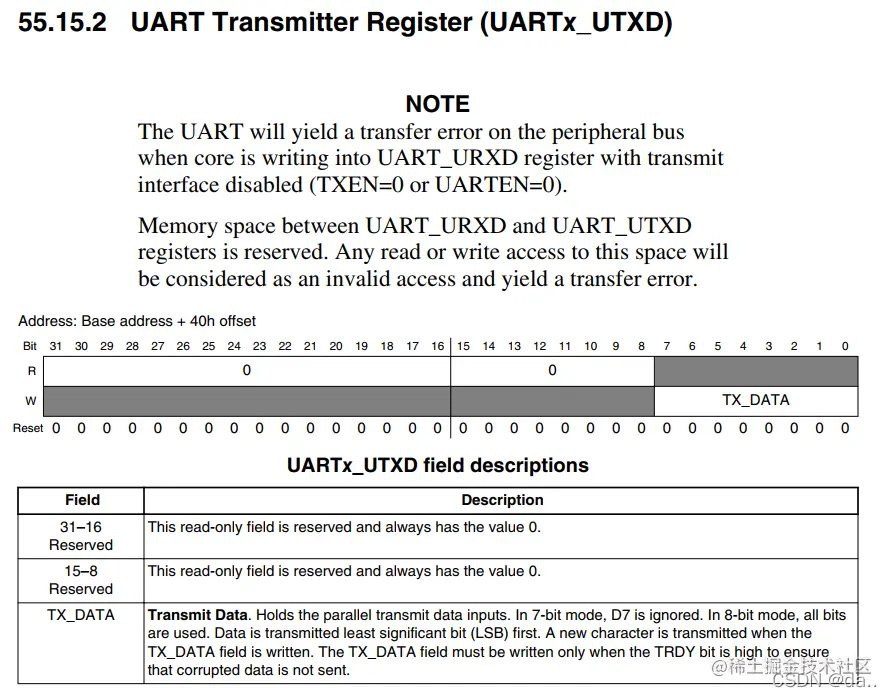

3.4.3 发送数据寄存器

3.5 寄存器地址

• 其他寄存器地址 用到的寄存器，从C代码定义如下：

volatile unsigned int *IOMUXC_SW_MUX_CTL_PAD_UART1_TX_DATA ;
volatile unsigned int *IOMUXC_SW_MUX_CTL_PAD_UART1_RX_DATA	;
volatile unsigned int *IOMUXC_UART1_RX_DATA_SELECT_INPUT ;
volatile unsigned int *CCM_CSCDR1;
volatile unsigned int *CCM_CCGR5;

IOMUXC_SW_MUX_CTL_PAD_UART1_TX_DATA		= (volatile unsigned int *)(0x20E0084);
IOMUXC_SW_MUX_CTL_PAD_UART1_RX_DATA		= (volatile unsigned int *)(0x20E0088);
IOMUXC_UART1_RX_DATA_SELECT_INPUT		= (volatile unsigned int *)(0x20E0624);
CCM_CSCDR1 = (volatile unsigned int *)(0x020C4024);
CCM_CCGR5 = (volatile unsigned int *)(0x020C407C);

• UART1寄存器

  UART1基地址：0x02020000，里面的寄存器用结构体来表示比较方便：

/*根据IMX6ULL芯片手册<<55.15 UART Memory Map/Register Definition>>的3608页，定义UART的结构体,*/
typedef struct {
  volatile unsigned int  URXD;               /**< UART Receiver Register, offset: 0x0 	           串口接收寄存器，偏移地址0x0     */
  		   unsigned char RESERVED_0[60];
  volatile unsigned int  UTXD;               /**< UART Transmitter Register, offset: 0x40          串口发送寄存器，偏移地址0x40*/
  		   unsigned char RESERVED_1[60];
  volatile unsigned int  UCR1;               /**< UART Control Register 1, offset: 0x80 	       串口控制寄存器1，偏移地址0x80*/
  volatile unsigned int  UCR2;               /**< UART Control Register 2, offset: 0x84 	       串口控制寄存器2，偏移地址0x84*/
  volatile unsigned int  UCR3;               /**< UART Control Register 3, offset: 0x88            串口控制寄存器3，偏移地址0x88*/
  volatile unsigned int  UCR4;               /**< UART Control Register 4, offset: 0x8C            串口控制寄存器4，偏移地址0x8C*/
  volatile unsigned int  UFCR;               /**< UART FIFO Control Register, offset: 0x90         串口FIFO控制寄存器，偏移地址0x90*/
  volatile unsigned int  USR1;               /**< UART Status Register 1, offset: 0x94             串口状态寄存器1，偏移地址0x94*/
volatile unsigned int  USR2;               /**< UART Status Register 2, offset: 0x98             串口状态寄存器2，偏移地址0x98*/
  volatile unsigned int  UESC;               /**< UART Escape Character Register, offset: 0x9C     串口转义字符寄存器，偏移地址0x9C*/
  volatile unsigned int  UTIM;               /**< UART Escape Timer Register, offset: 0xA0         串口转义定时器寄存器 偏移地址0xA0*/
  volatile unsigned int  UBIR;               /**< UART BRM Incremental Register, offset: 0xA4      串口二进制倍率增加寄存器 偏移地址0xA4*/
  volatile unsigned int  UBMR;               /**< UART BRM Modulator Register, offset: 0xA8 	   串口二进制倍率调节寄存器 偏移地址0xA8*/
  volatile unsigned int  UBRC;               /**< UART Baud Rate Count Register, offset: 0xAC      串口波特率计数寄存器 偏移地址0xAC*/
  volatile unsigned int  ONEMS;              /**< UART One Millisecond Register, offset: 0xB0      串口一毫秒寄存器 偏移地址0xB0*/
  volatile unsigned int  UTS;                /**< UART Test Register, offset: 0xB4                 串口测试寄存器 偏移地址0xB4*/
  volatile unsigned int  UMCR;               /**< UART RS-485 Mode Control Register, offset: 0xB8  串口485模式控制寄存器 偏移地址0xB8*/
} UART_Type;

UART_Type *uart1 = (UART_Type *)0x02020000;

3.IMX6ULL UART编程

1. 串口编程步骤

1.1 看原理图确定引脚

• 有很多串口，使用哪一个？看原理图确定

1.2 配置引脚为UART功能

• 至少用到发送、接收引脚：txd、rxd
• 需要把这些引脚配置为UART功能，并使能UART模块

1.3 设置串口参数

• 有哪些参数？
• 波特率
• 数据位
• 校验位
• 停止位
• 示例： 比如15200,8n1表示波特率为115200,8个数据为，没有校验位，1个停止位

1.4 根据状态寄存器读写数据

• 肯定有一个数据寄存器，程序把数据写入，即刻通过串口向外发送数据
• 肯定有一个数据寄存器，程序读取这个寄存器，就可以获得先前接收到的数据
• 很多有状态寄存器 * 判断数据是否发送出去？是否发送成功？ * 判断是否接收到了数据？

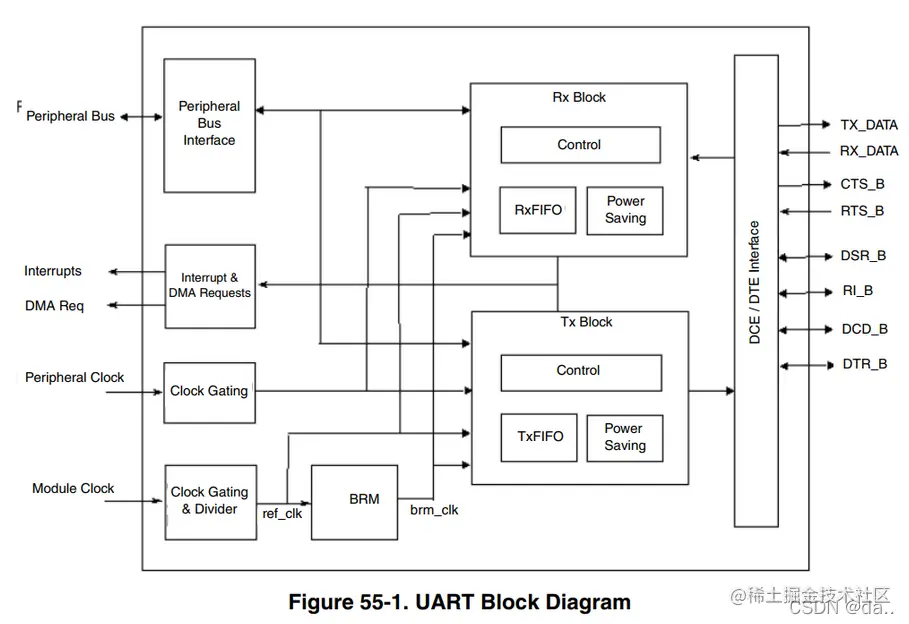

2. IMX6ULL串口框架

参考手册IMX6ULLRM.pdf中《CChapter 55: Universal Asynchronous Receiver/Transmitter (UART)》 各类芯片的UART框图都是类似的，当设置好UART后，程序读写数据寄存器就可以接收、发送数据了。
