【转载】在 UE4 中使用曲线资源

原文链接： 【小功能】在 UE4 中使用曲线资源 | Mantra

一、曲线的基本概念和表现形式

关于曲线的定义、方程等长度等基本概念请移步百度百科《曲线》，这些都不是本文讨论的重点。本文将详细讨论如何在 UE4 中创建和应用曲线。

曲线是动画中非常重要的概念，可以表示物体的移动速度，加速度；可以表示物体颜色的变化；还可以表示物体的位置、旋转和缩放等等信息。曲线从本质上表示某些值随时间变化而变化，或者说，在某一时间点某一个值的大小。

曲线在 UE4 中也分为不同的类型，默认支持的主要有三种类型：

• CurveFloat
• CurveLinearColor
• CurveVector

分别表示浮点、线性颜色和向量三种数据类型组成的曲线。在 UE4 中创建曲线也非常简单，直接在 Content Browser 中右击> Miscelleneous > Curve 菜单中创建，见下图

创建完曲线后，双击即可编辑，此处以 CurveFloat 为例，横轴表示时间，纵轴表示值，在曲线上右击添加关键帧。

曲线已经创建好，那么如何在 UE4 中使用呢？

二、在蓝图中曲线资源

在蓝图中使用曲线比较简单，直接定义对应类型的变量即可，指定曲线，之后调用即可。

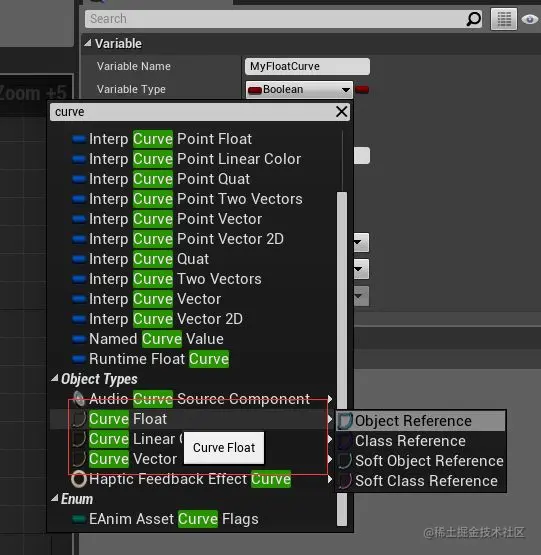

打开任意一个关卡蓝图（或者类蓝图）定义 CurveFloat 类型的变量（(soft) class reference 和 (soft) object reference 的区别此处就不详细讲解啦）

然后指定要操作的曲线资源

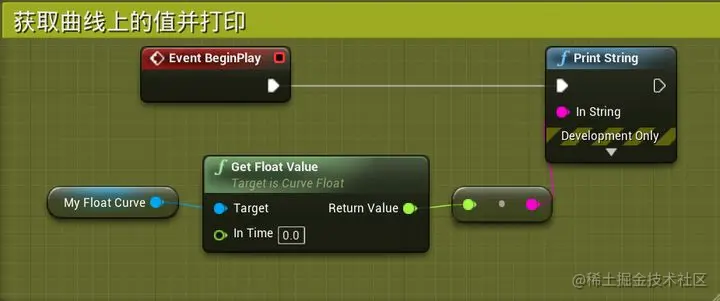

接下来就是调用曲线资源的值。对于曲线资源都有一个 GetXXXValue 的方法（其中的XXX表示数据类型），如 CurveFloat 有一个 GetFloatValue 的方法，CurveVector 有一个 GetVectorValue 的方法。所以我们想要获取某一个时间点上的值直接调用该方法即可，具体的蓝图节点如下（此处为了测试只是打印出 0.5 秒处的值，只要能拿到这个值做什么都可以，哈哈哈哈哈）

三、在 C++ 中使用蓝图资源

上面我们讲解了在蓝图中使用曲线资源需要借助的类型分别是 CurveFloat 、 CurveLinearColor 和 CurveVector 三种类型，那么对应的 C++ 类又是什么类型呢？

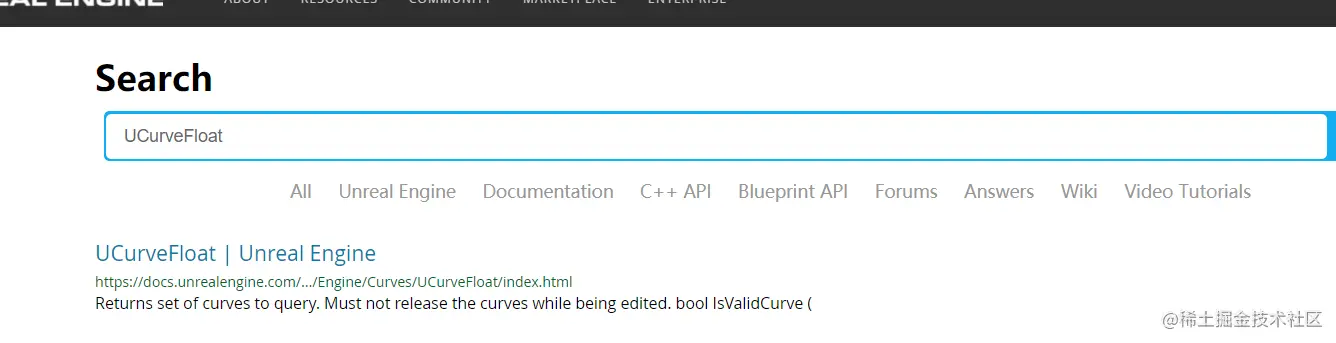

如果熟悉 UE4 C++ 的明明方式的话很容易猜到，类前缀一般为 U 或者 A，此处我们想一下 Curve 类型继承自 UObject 更合情合理，所以猜测的结果是，三种曲线对应的类型分别为 UCurveFloat、UCurveLinearColor 和 UCurveVector。那么我们来验证一下，打开官方 API 文档，搜索即可找到如下图结果，

UCurveFloat​api.unrealengine.com/INT/API/Runtime/Engine/Curves/UCurveFloat/index.html

在 UE4 最新版本中更改了头文件的包含方式，所以我们需要知道某一个类型所在的头文件，上述链接中的文档内列出了需要包含的头文件和主要方法

接下来我们就要测试曲线资源啦，此处笔者新建了一个 Actor 子类，并借助 UPROPERTY 宏定义三种曲线属性，方便在编辑器中指定曲线资源。之后再 cpp 文件中调用了不同曲线资源的基本方法。具体的代码文件如下：

MyActor.h

// Fill out your copyright notice in the Description page of Project Settings.

#pragma once

#include "CoreMinimal.h"
#include "GameFramework/Actor.h"
#include "MyActor.generated.h"

UCLASS()
class REALTIME_API AMyActor : public AActor
{
	GENERATED_BODY()

public:
	// Sets default values for this actor's properties
	AMyActor();

protected:
	// Called when the game starts or when spawned
	virtual void BeginPlay() override;

public:
	// Called every frame
	virtual void Tick(float DeltaTime) override;

	// 定义三种曲线类型
	UPROPERTY(EditAnywhere, BlueprintReadWrite, Category = "Mantra|Tools")
	class UCurveFloat* YourCurve;

	UPROPERTY(EditAnywhere, BlueprintReadWrite, Category = "Mantra|Tools")
	class UCurveLinearColor* ColorCurve;

	UPROPERTY(EditAnywhere, BlueprintReadWrite, Category = "Mantra|Tools")
	class UCurveVector* VectorCurve;
};

MyActor.cpp

    // Fill out your copyright notice in the Description page of Project Settings.

#include "MyActor.h"
#include "Kismet/GameplayStatics.h"
#include "Engine/World.h"
#include "Components/ActorComponent.h"
#include "Components/SceneComponent.h"
#include "Components/ArrowComponent.h"
#include "Curves/CurveFloat.h"
#include "Curves/CurveLinearColor.h"
#include "Curves/CurveVector.h"


// Sets default values
AMyActor::AMyActor()
{
 	// Set this actor to call Tick() every frame.  You can turn this off to improve performance if you don't need it.
	PrimaryActorTick.bCanEverTick = true;

}

// Called when the game starts or when spawned
void AMyActor::BeginPlay()
{
	Super::BeginPlay();

	if (YourCurve != nullptr)
	{
		float value = YourCurve->GetFloatValue(.5f);
		UE_LOG(LogTemp, Warning, TEXT("Value: %f"), value);
	}

	if (ColorCurve != nullptr)
	{
		 FLinearColor CurrentColor = ColorCurve->GetLinearColorValue(.5f);
		 UE_LOG(LogTemp, Warning, TEXT("Value: %s"), *(CurrentColor.ToString()));
	}

	if (VectorCurve != nullptr)
	{
		FVector CurrentValue = VectorCurve->GetVectorValue(.5f);
		UE_LOG(LogTemp, Warning, TEXT("Value: %s"), *(CurrentValue.ToString()));
	}
}

// Called every frame
void AMyActor::Tick(float DeltaTime)
{
	Super::Tick(DeltaTime);

}

\
