Qt&Vtk-Cone3

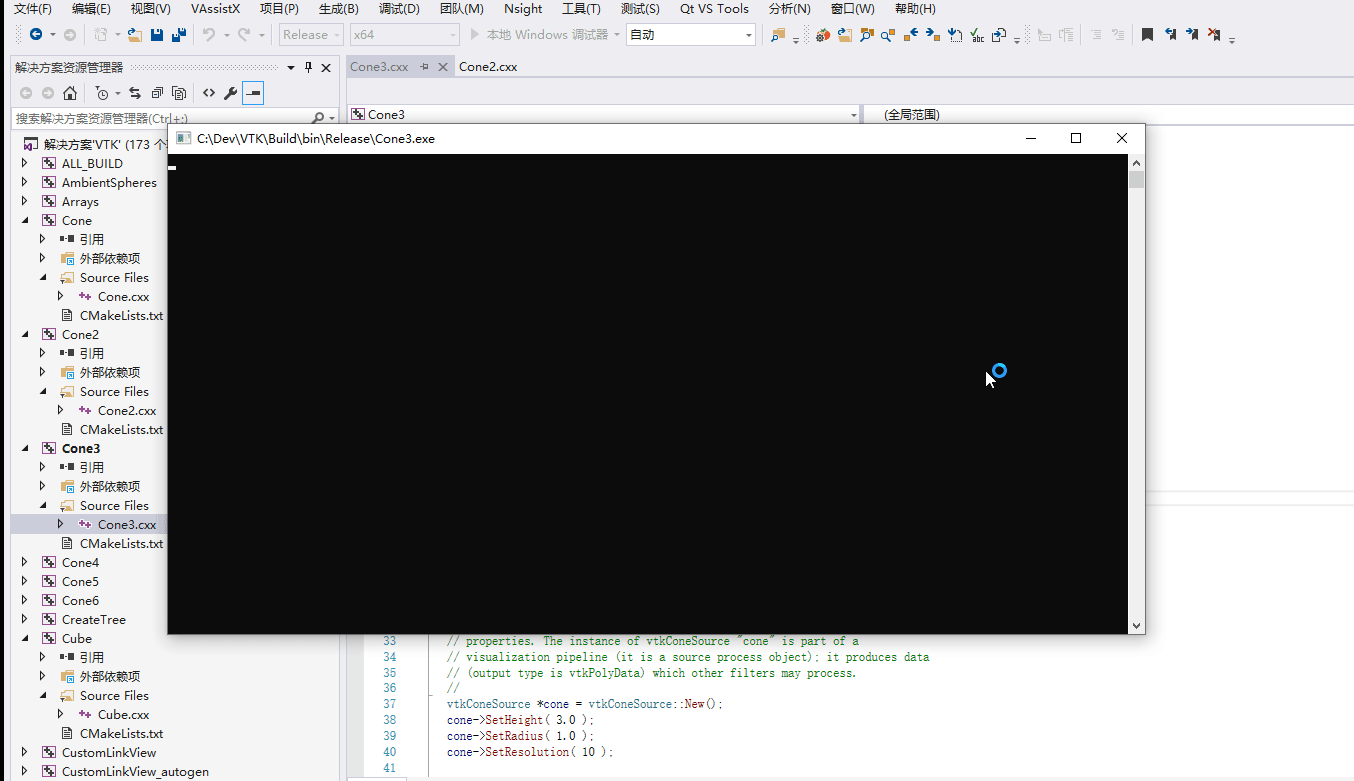

今天接着搬运官方实例代码，还是老朋友Cone。今天要实现的就是下图中的实例。粗略看就是两个Cone吱吱转。这个Demo主要显示了如何在一个窗口中显示多个渲染场景

1 代码搬运

看了下官方实例中的代码，就是新建了两个传染窗口，那么我也这么搞起来。还是在前面的ThirdVtk框架下搞起来。

1.1 cone3.h

 #ifndef CONE3_H
 #define CONE3_H

 #include <QWidget>
 #include <QTimer>
 #include "QVTKOpenGLWidget.h"               //新版本，旧版QVTKWidget
 #include "vtkAutoInit.h"
 #include "vtkConeSource.h"
 #include "vtkPolyDataMapper.h"
 #include "vtkRenderWindow.h"
 #include "vtkCamera.h"
 #include "vtkActor.h"
 #include "vtkRenderer.h"
 namespace Ui {
 class Cone3;
 }

 class Cone3 : public QWidget
 {
     Q_OBJECT

 public:
     explicit Cone3(QWidget *parent = 0);
     ~Cone3();

 private:
     Ui::Cone3 *ui;

     vtkConeSource *cone = nullptr;                  //声明椎体

     vtkPolyDataMapper *coneMapper = nullptr;        //声明映射器

     vtkActor *coneActor = nullptr;                  //声明Actor

     vtkRenderer *coneRender1 = nullptr,*coneRender2 = nullptr;              //声明渲染器

     QTimer *rotationTimer = nullptr;                //声明定时器，用于旋转椎体
 };

 #endif // CONE3_H

1.2 cone3.cpp

 #include "cone3.h"
 #include "ui_cone3.h"

 Cone3::Cone3(QWidget *parent) :
     QWidget(parent),
     ui(new Ui::Cone3)
 {
     ui->setupUi(this);


     cone = vtkConeSource::New();    //新建对象

     cone->SetHeight(3.0);           //设置高度
     cone->SetRadius(1.0);           //设置半径
     cone->SetResolution(20);        //翻译为设置分辨率，其实这个是设置椎体的面数的

     coneMapper = vtkPolyDataMapper::New();          //新建映射器
     coneMapper->SetInputConnection(cone->GetOutputPort());  //设置Cone输出coneMapper数据输入

     //新建Actor，并设置映射器
     coneActor = vtkActor::New();
     coneActor->SetMapper(coneMapper);
     //新建渲染器并设置Actor和背景颜色
     coneRender1 = vtkRenderer::New();
     coneRender1->AddActor(coneActor);
     coneRender1->SetBackground(0.1,0.2,0.3);
     coneRender1->SetViewport(0.0,0.0,0.5,1.0);

     coneRender2 = vtkRenderer::New();
     coneRender2->AddActor(coneActor);
     coneRender2->SetBackground(0.7,0.1,0.1);
     coneRender2->SetViewport(0.5,0.0,1.0,1.0);
     //获取渲染窗口

     ui->widget_Cone1->GetRenderWindow()->AddRenderer(coneRender1);
     ui->widget_Cone1->GetRenderWindow()->AddRenderer(coneRender2);
     //旋转椎体
     rotationTimer = new QTimer();
     connect(rotationTimer,&QTimer::timeout,this,[=](){
         coneRender1->GetActiveCamera()->Azimuth(1);
         coneRender2->GetActiveCamera()->Azimuth(2);
         ui->widget_Cone1->GetRenderWindow()->Render();//注意这句话，要加上呀，不然人不给你转，惰性渲染。
     });

     rotationTimer->start(25);

 }

 Cone3::~Cone3()
 {
     rotationTimer->stop();
     delete ui;
 }

2 运行效果

3 知识点

这个其实就是靠着两个渲染器来搞定的，两个通过不同的VIewPort（）来实现的，关键代码如下

     coneRender1 = vtkRenderer::New();
     coneRender1->AddActor(coneActor);
     coneRender1->SetBackground(0.1,0.2,0.3);
     coneRender1->SetViewport(0.0,0.0,0.5,1.0);

     coneRender2 = vtkRenderer::New();
     coneRender2->AddActor(coneActor);
     coneRender2->SetBackground(0.7,0.1,0.1);
     coneRender2->SetViewport(0.5,0.0,1.0,1.0);

★ 源码 ★

在这里插入图片描述

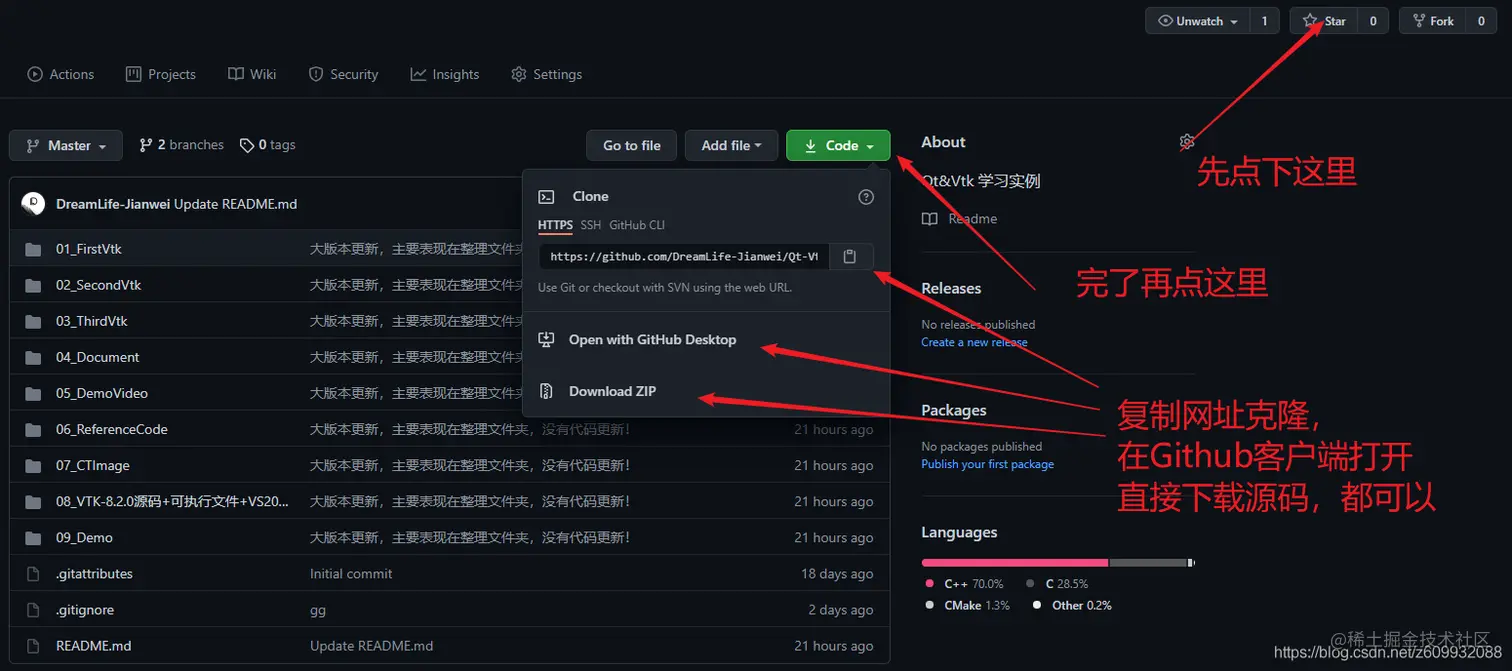

这里就要有人问了呀，这么优秀的代码，能不能分享下呀，当然可以呀，我不生产代码，我只是代码的搬运工，链接如下：

自取：github.com/DreamLife-J…

在这里插入图片描述
