Qt&Vtk-Cone

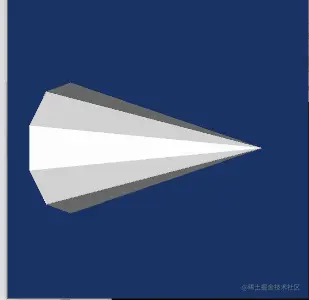

Cone ，椎体，官方实例中就是一个椎体在吱吱的转，如下图

今天准备把这个例子搬运到Qt中，由于有前面搭好的框架，今天就直接搬运代码就可以，其他的步骤均省略，感兴趣的，可以前面的几篇文章。

1 代码搬运

1.1 cone.h

 #ifndef CONE_H
 #define CONE_H

 #include <QWidget>
 #include <QTimer>
 #include "QVTKOpenGLWidget.h"               //新版本，旧版QVTKWidget
 #include "vtkAutoInit.h"
 #include "vtkConeSource.h"
 #include "vtkPolyDataMapper.h"
 #include "vtkRenderWindow.h"
 #include "vtkCamera.h"
 #include "vtkActor.h"
 #include "vtkRenderer.h"
 namespace Ui {
 class Cone;
 }

 class Cone : public QWidget
 {
     Q_OBJECT

 public:
     explicit Cone(QWidget *parent = 0);
     ~Cone();

 private:
     Ui::Cone *ui;

     vtkConeSource *cone = nullptr;                  //声明椎体

     vtkPolyDataMapper *coneMapper = nullptr;        //声明映射器

     vtkActor *coneActor = nullptr;                  //声明Actor

     vtkRenderer *coneRender = nullptr;              //声明渲染器

     QTimer *rotationTimer = nullptr;                //声明定时器，用于旋转椎体
 };

 #endif // CONE_H

1.2 Cone.cpp

 #include "cone.h"
 #include "ui_cone.h"

 Cone::Cone(QWidget *parent) :
     QWidget(parent),
     ui(new Ui::Cone)
 {
     ui->setupUi(this);

     cone = vtkConeSource::New();    //新建对象

     cone->SetHeight(3.0);           //设置高度
     cone->SetRadius(1.0);           //设置半径
     cone->SetResolution(10);        //翻译为设置分辨率，不过实际应该不是

     coneMapper = vtkPolyDataMapper::New();          //新建映射器
     coneMapper->SetInputConnection(cone->GetOutputPort());  //设置Cone输出coneMapper数据输入

     //新建Actor，并设置映射器
     coneActor = vtkActor::New();
     coneActor->SetMapper(coneMapper);
     //新建渲染器并设置Actor和背景颜色
     coneRender = vtkRenderer::New();
     coneRender->AddActor(coneActor);
     coneRender->SetBackground(0.1,0.2,0.3);
     //获取渲染窗口
     ui->widget->GetRenderWindow()->AddRenderer(coneRender);


     //    while (1) {
     //        ui->widget->GetRenderWindow()->Render();
     //        coneRender->GetActiveCamera()->Azimuth(1);
     //    }
     //旋转椎体
     rotationTimer = new QTimer();
     connect(rotationTimer,&QTimer::timeout,this,[=](){
         coneRender->GetActiveCamera()->Azimuth(1);
         ui->widget->GetRenderWindow()->Render();            //注意这句话，要加上呀，不然人不给你转，惰性渲染。
     });

     rotationTimer->start(40);

 }

 Cone::~Cone()
 {
     rotationTimer->stop();
     delete ui;
 }

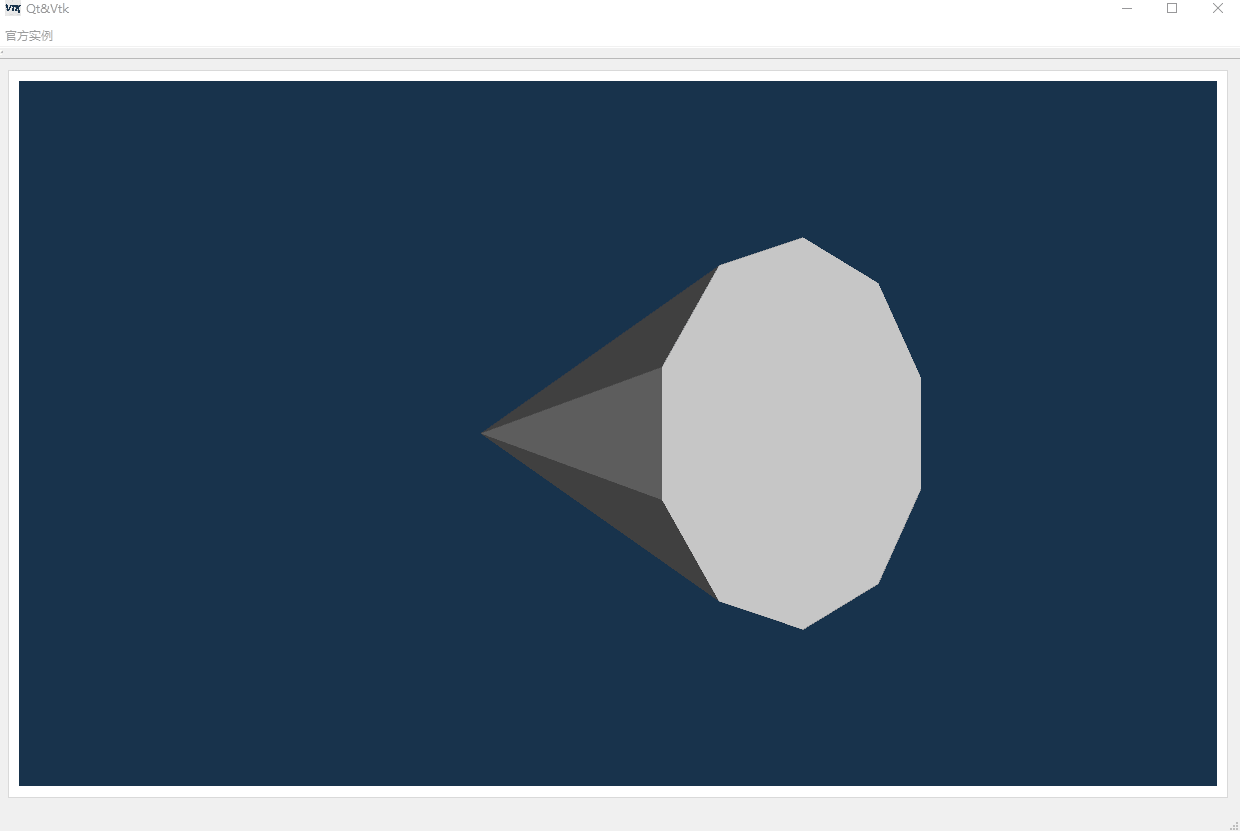

2 运行效果

★ 源码 ★

在这里插入图片描述

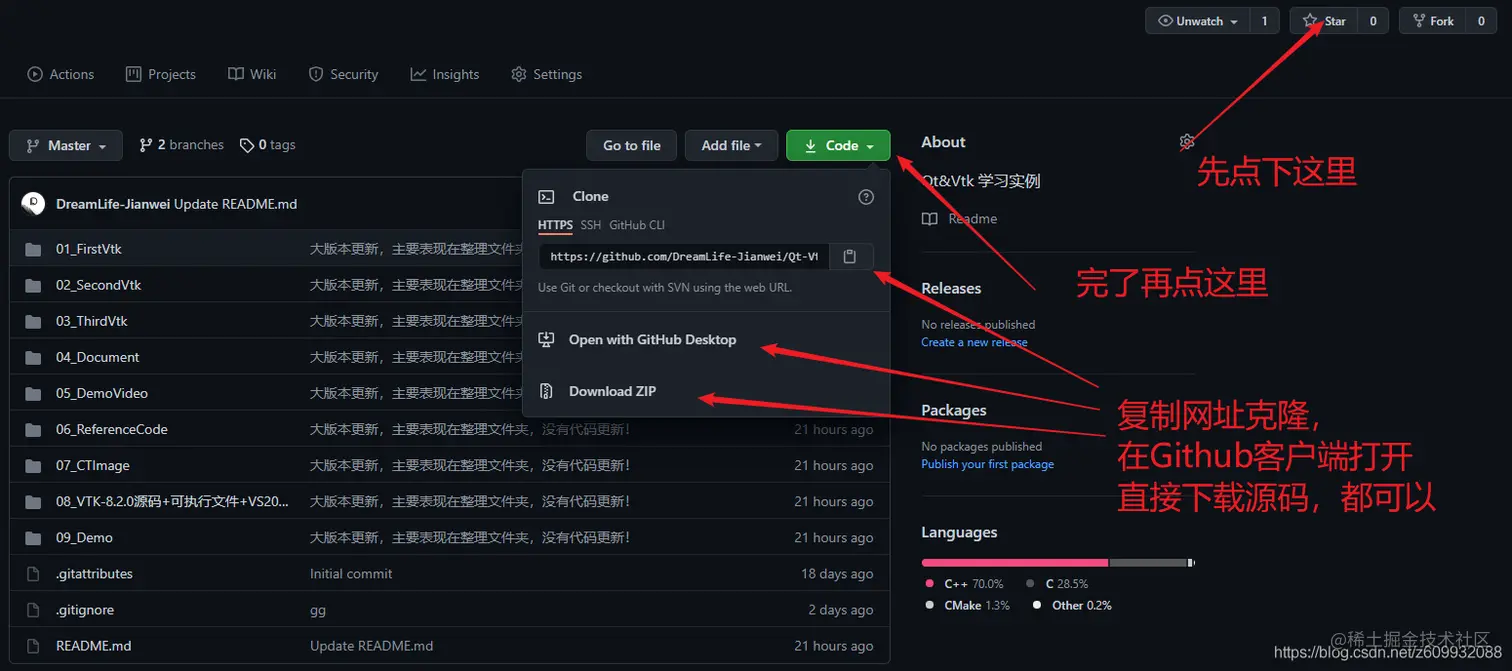

这里就要有人问了呀，这么优秀的代码，能不能分享下呀，当然可以呀，我不生产代码，我只是代码的搬运工，链接如下：

自取：github.com/DreamLife-J…
