低功耗蓝牙工具APP开发实战

寺西创客
2,828 阅读15分钟

什么是 LightBLE？

一个功能比较全面的蓝牙调试工具。支持所有使用蓝牙4.0低功耗的设备接入调试，提供蓝牙设备搜索、读取服务、浏览特征等操作。

当前支持iPhone、安卓及微信小程序，后续将陆续支持Mac、Windows、Linux、网页端Chrome及其他可能使用的系统。

快速体验

SmartBLE 二维码

本文亮点

  • BLE入门知识，图表形式简洁易懂
  • 大量实战代码，由浅入深讲解
  • 代码开源分享，涵盖陆续扩展版本
  • 资源永久分享，导图、设计图都有

你能收获什么？

  • 快速掌握BLE基础知识
  • 学会uni开发并上架市场
  • 获得 LightBLE 思维导图、原型图、设计原稿
  • 获得一套完整的、可运行的LightBLE代码

适合人群

  • 想快速掌握BLE的小伙伴
  • 需要开发BLE的程序员
  • 想要获得快速BLE调试框架的爱好者

工具与语言

  • 需求规整：XMind
  • 原型设计：Mockplus
  • UI设计：Sketch
  • 硬件：智能手机（安卓4.3以上 或 iOS6.0以上）
  • 开发工具：hbuilderx
  • 开发框架：Uni-App
  • 协议：蓝牙4.0
  • 开发语言：Vue 、HTML、CSS3

本文结构

第一章：初识BLE

尽可能用简短的语句、图片及表格来阐述BLE的入门知识。

第二章：Uni-app快速入门

对标官网，通过另外一种方式快速掌握基本使用方法。

第三章：需求分析

用思维导图讲解需求迭代，用原型和UI图展示效果。

第四章：项目实战

统一基础工程讲解BLE开发，减少不必要的学习成本。

第一章 初识BLE

BLE简介

BLE全称是BlueTooth Low Energy，即低功耗蓝牙，目前主要广泛应用于IoT产品领域。

低功耗蓝牙与经典蓝牙使用相同的2.4GHz无线电频率，因此双模设备可以共享同一个天线。但值得注意的是，低功耗蓝牙不能向后兼容原有的蓝牙协议（也就是经典蓝牙）。

本文开发使用的是蓝牙4.0，包括传统蓝牙模块部分和低功耗蓝牙模块部分，是一个双模标准，BLE是蓝牙4.0中的单模模式（注：在2016年由蓝牙技术联盟提出蓝牙5.0技术标准）。

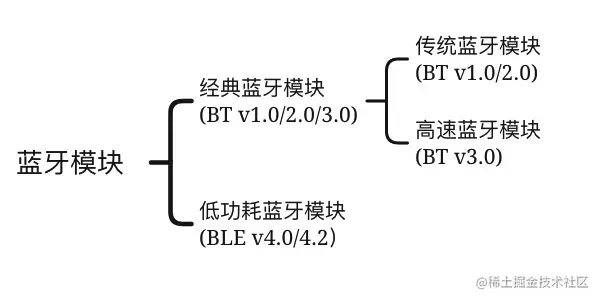

蓝牙模块

设备状态[重点]

状态名中文名说明
tandby待机状态设备没有传输和发送数据，并且没有连接到任何设备
advertiser广播状态周期性广播状态
Scanner扫描状态主动寻找正在广播的设备
Initiator发起连接状态主动向扫描设备发起连接
Master主设备作为主设备连接到其他设备
Slave从设备作为从设备连接到其他设备

工作状态[重点]

状态名中文名
standby准备
dvertising广播
Scanning监听扫描
Initiating发起连接
Connected已连接

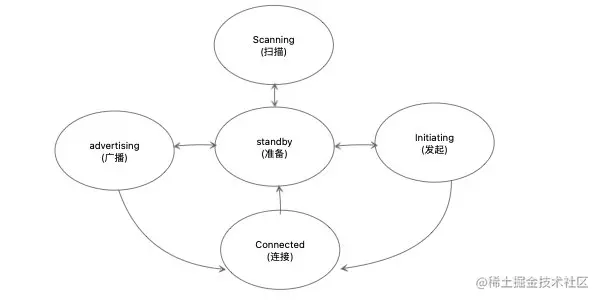

状态切换图

状态切换图

设备类型

类型中文名说明
Cnetral主机常作为client端，如手机、PC
Peripheral从机常作为Service端，如鼠标、血压计
Observer观察者
Broadcast广播者

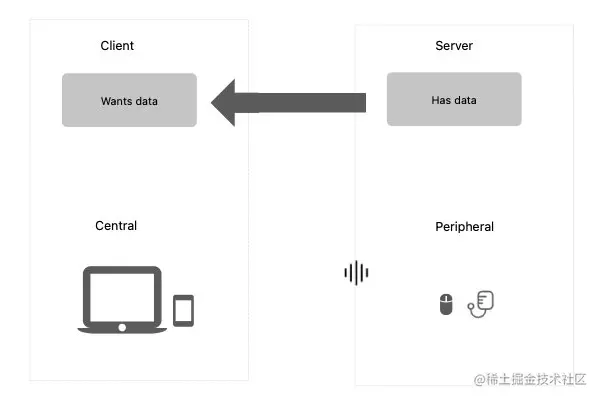

中心设备和外设交互[重点]

中心设备和外设交互

从上图可以看出，手机或者MAC可以做为中心设备，鼠标和血压计作为外设。外设（有数据）发起发起广播，中心设备（类似APP向服务端索取数据）收到广播会去扫描外设和监听收到的信息。

协议栈

蓝牙协议规定了两个层次的协议，分别为蓝牙核心协议（Bluetooth Core）和蓝牙应用层协议（Bluetooth Application）。蓝牙核心协议关注对蓝牙核心技术的描述和规范，它只提供基础的机制，并不关心如何使用这些机制；蓝牙应用层协议，是在蓝牙核心协议的基础上，根据具体的应用需求，百花齐放，定义出各种各样的策略，如FTP、文件传输、局域网等等。

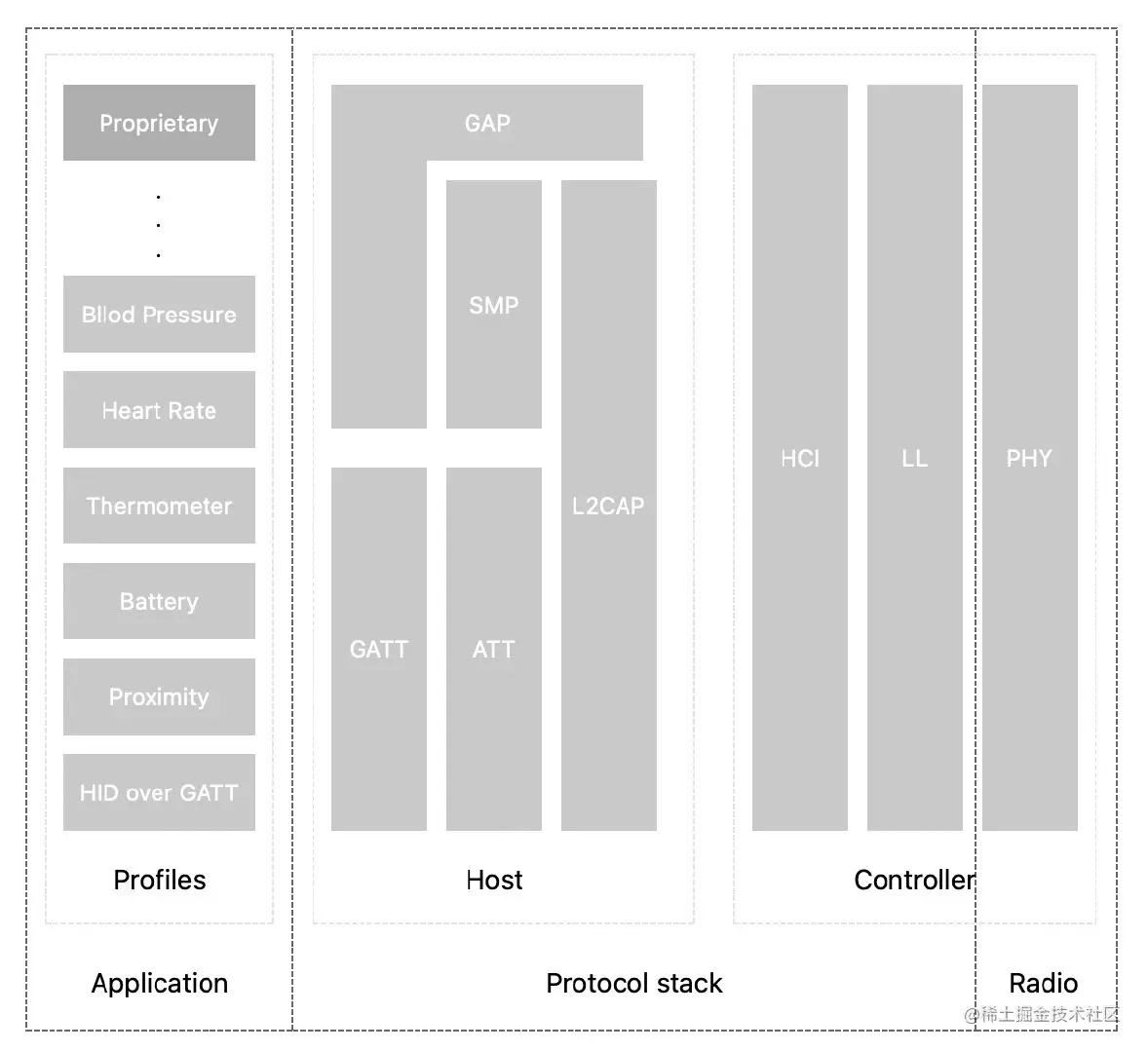

BLE协议栈

而蓝牙核心协议（Bluetooth Core）又包含BLE Controller和BLE Host两部分。这两部分在不同的蓝牙技术中（BR/EDR、AMP、LE），承担角色略有不同，但大致的功能是相同的。Controller负责定义RF、Baseband等偏硬件的规范，并在这之上抽象出用于通信的逻辑链路（Logical Link)；Host负责在逻辑链路的基础上，进行更为友好的封装，这样就可以屏蔽掉蓝牙技术的细节，让Bluetooth Application更为方便的使用。

名称英文说明
物理层Physical LayerPHY层用来指定BLE所用的无线频段，调制解调方式和方法等。
链路层Link LayerLL层是整个BLE协议栈的核心。
主机控制接口层Host Controller InterfaceHCI主要用于2颗芯片实现BLE协议栈的场合，用来规范两者之间的通信协议和通信命令等。是可选的。
通用访问配置文件层Generic access profileGAP是对LL层payload（有效数据包）如何进行解析的两种方式中的一种，而且是最简单的那一种。目前主要用来进行广播，扫描和发起连接等。
逻辑链路控制及自适应协议层Logical Link Control and Adaptation ProtocolL2CAP对LL进行了一次简单封装，LL只关心传输的数据本身，L2CAP就要区分是加密通道还是普通通道，同时还要对连接间隔进行管理。
安全管理层Security ManagerSMP用来管理BLE连接的加密和安全的，如何保证连接的安全性，同时不影响用户的体验，这些都是SMP要考虑的工作。
属性协议层Attribute protocol简单来说，ATT层用来定义用户命令及命令操作的数据，比如读取某个数据或者写某个数据。
通用属性配置文件层Generic Attribute profileGATT用来规范attribute中的数据内容，并运用group（分组）的概念对attribute进行分类管理。

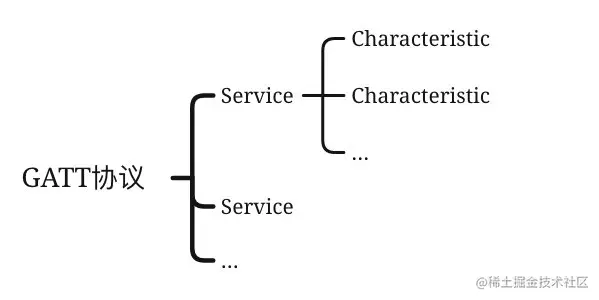

服务与特征[重点]

服务与特征

一个外设可以包含一个或多个服务（Service），服务是用于实现装置的功能或特征数据相关联的行为集合。而每个服务又对应多个特征（CBCharacteristic）,特征提供外设服务进一步的细节。

数据包

BLE 发送数据时**最多允许20个字节**，但仍可以通过分包方式，使发送内容长度的扩充。

第二章 Uni-app快速入门

简介

uni-app 是一个使用 Vue.js 开发所有前端应用的框架，开发者编写一套代码，可发布到iOS、Android、Web（响应式）、以及各种小程序（微信/支付宝/百度/头条/飞书/QQ/快手/钉钉/淘宝）、快应用等多个平台。

需要更详细的介绍，请进入到uni-app官网查看，官网地址：uniapp.dcloud.io/ 。

本章节是官网的个人提炼，便于快速进入后期项目开发做准备。

快速入门

创建工程

下载开发工具：HBuilderX ，选择App开发版，下载地址：www.dcloud.io/hbuilderx.h… 。

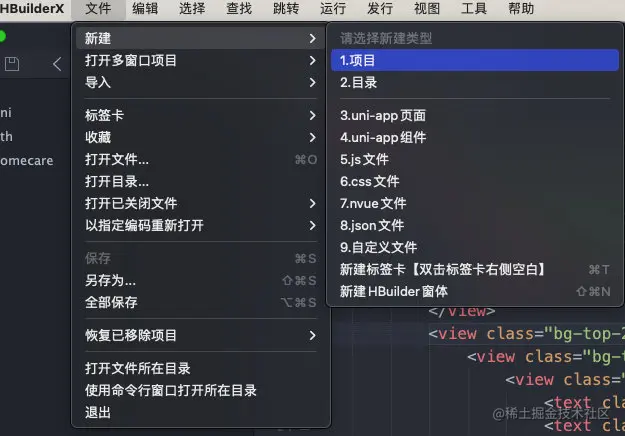

在点击工具栏里的文件 -> 新建 -> 项目：

新建项目

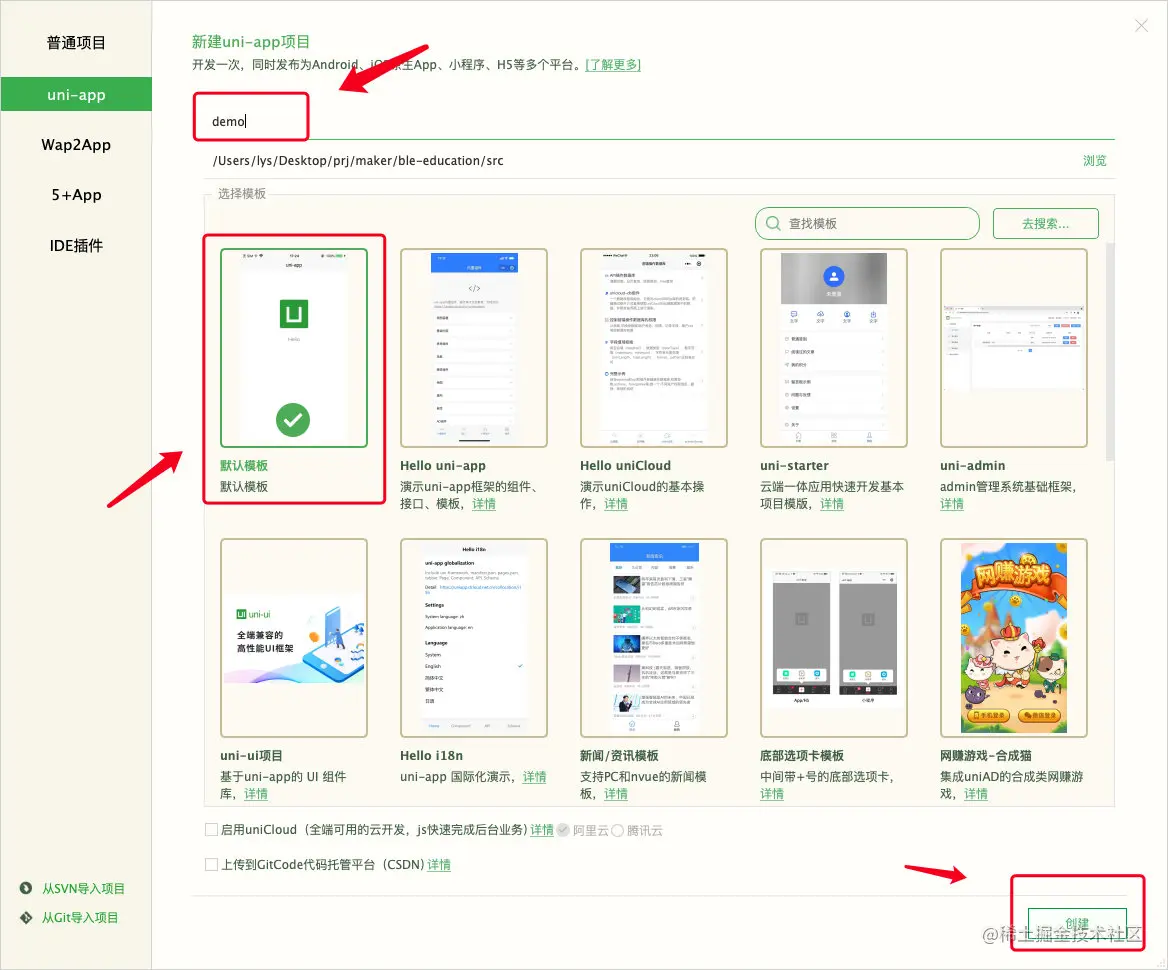

选择 uni-app ，填入项目名称[此处取名demo]，模板选择 默认模板 后，点击创建。 ​ 创建hello App ​

项目运行

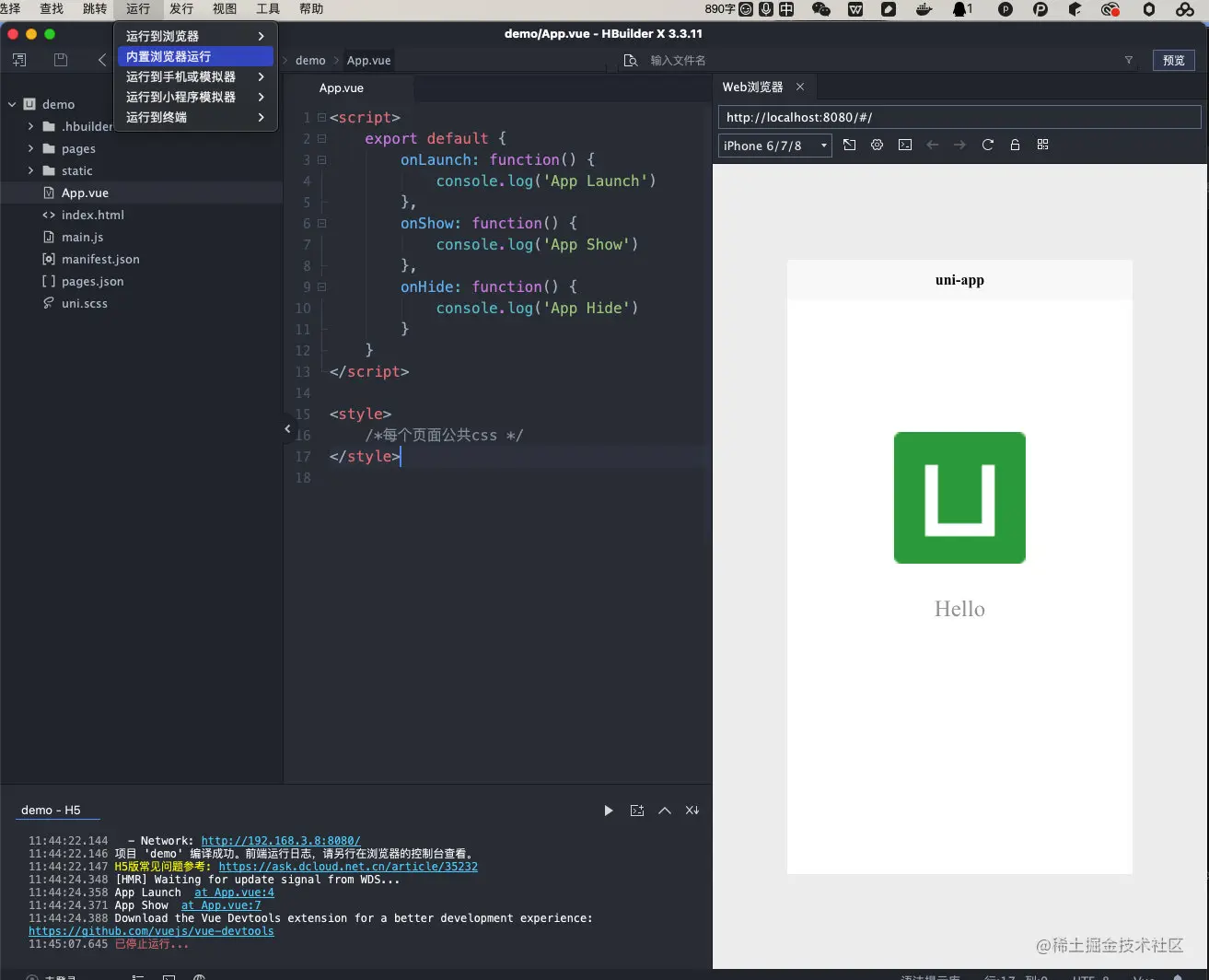

使用HBuilderX打开demo项目，双击 App.vue 后，点击工具栏的运行 -> 内置浏览器运行，即可在浏览器里面体验uni-app 的 H5 版【首次运行会提示需要安装，安装后再次点击即可】。 ​ 运行到内置浏览器

了解其他运行效果，可以官网查看，也可以自行操作，此处就不再累赘。

目录结构说明

如果您看到的目录与下面不一致，试着创建新项目，模板选择Hello uni-app。

┌─ components            uni-app组件目录
│  └─ comp-a.vue         可复用的a组件
├─ hybrid                存放本地网页的目录
├─ platforms             存放各平台专用页面的目录
├─ pages                 业务页面文件存放的目录
│  ├─ index
│  │  └─ index.vue       index页面
│  └─ list
│     └─ list.vue        list页面
├─ static                存放应用引用静态资源（如图片、视频等）的目录，注意：静态资源只能存放于此
├─ wxcomponents          存放小程序组件的目录
├─ main.js               Vue初始化入口文件
├─ App.vue               应用配置，用来配置App全局样式以及监听 应用生命周期
├─ manifest.json         配置应用名称、appid、logo、版本等打包信息
└─ pages.json            配置页面路由、导航条、选项卡等页面类信息

项目配置

使用HBuilderX打开demo项目，双击 manifest.json。

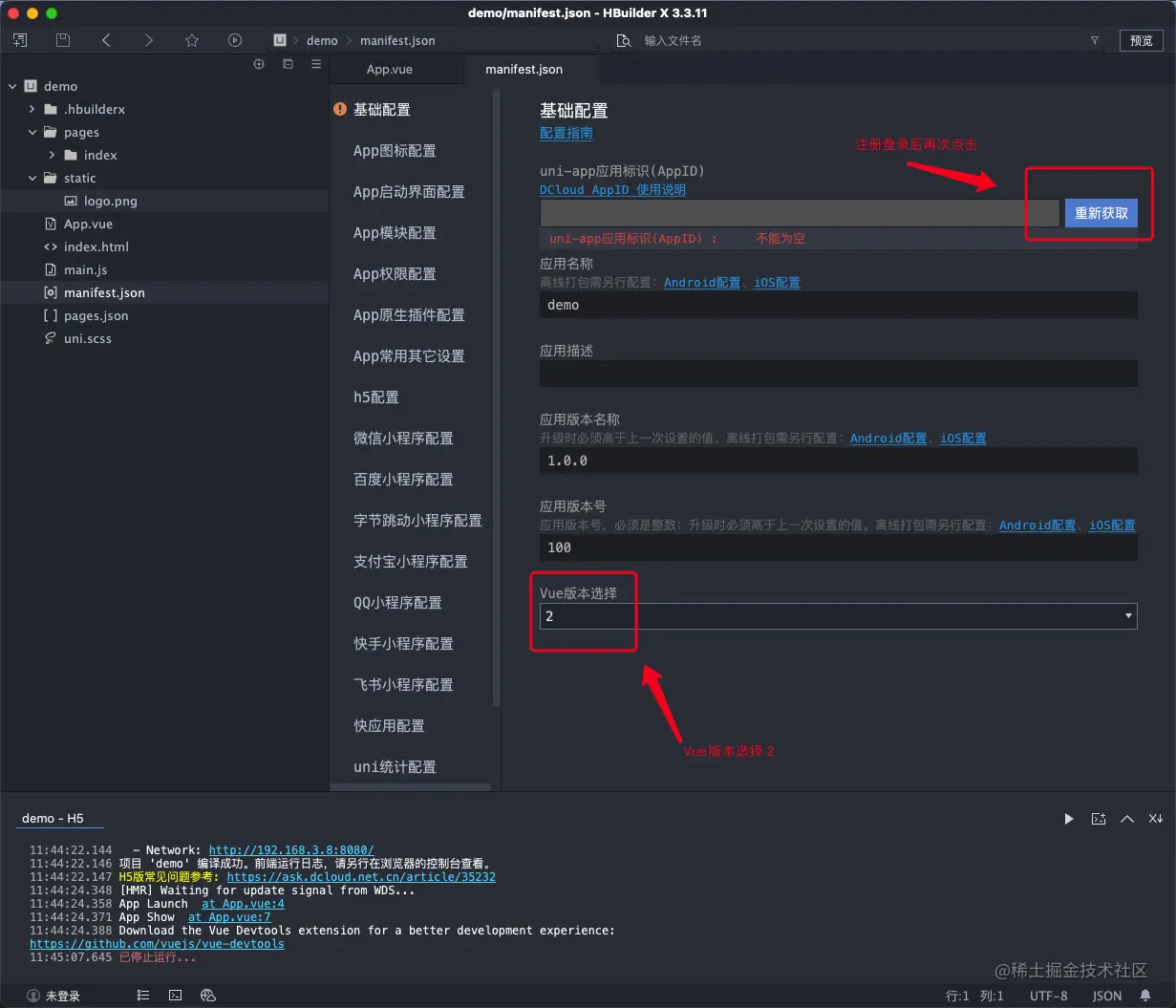

配置 AppID 和 Vue 版本： 基础配置

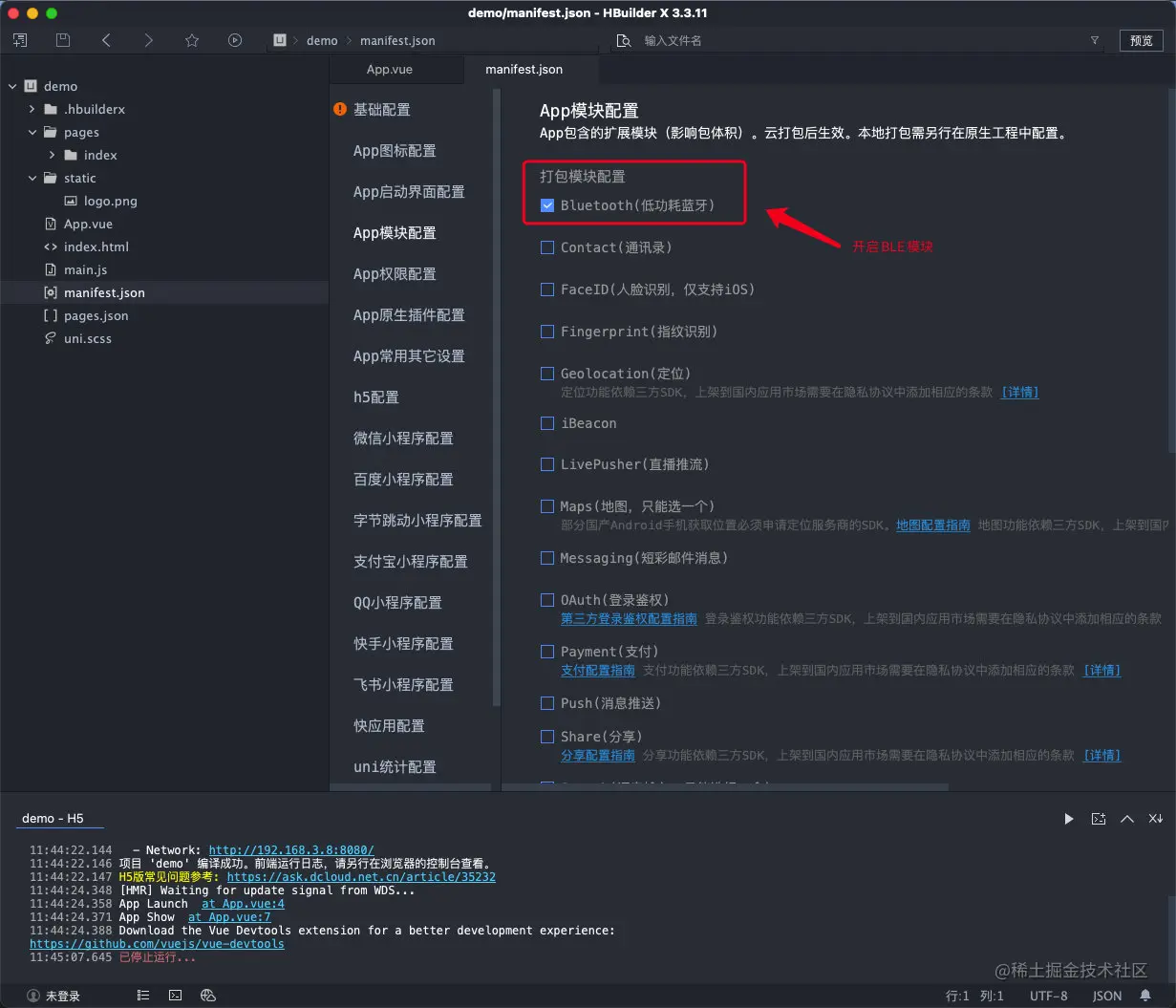

添加 BLE 模块支持： 开启BLE模块

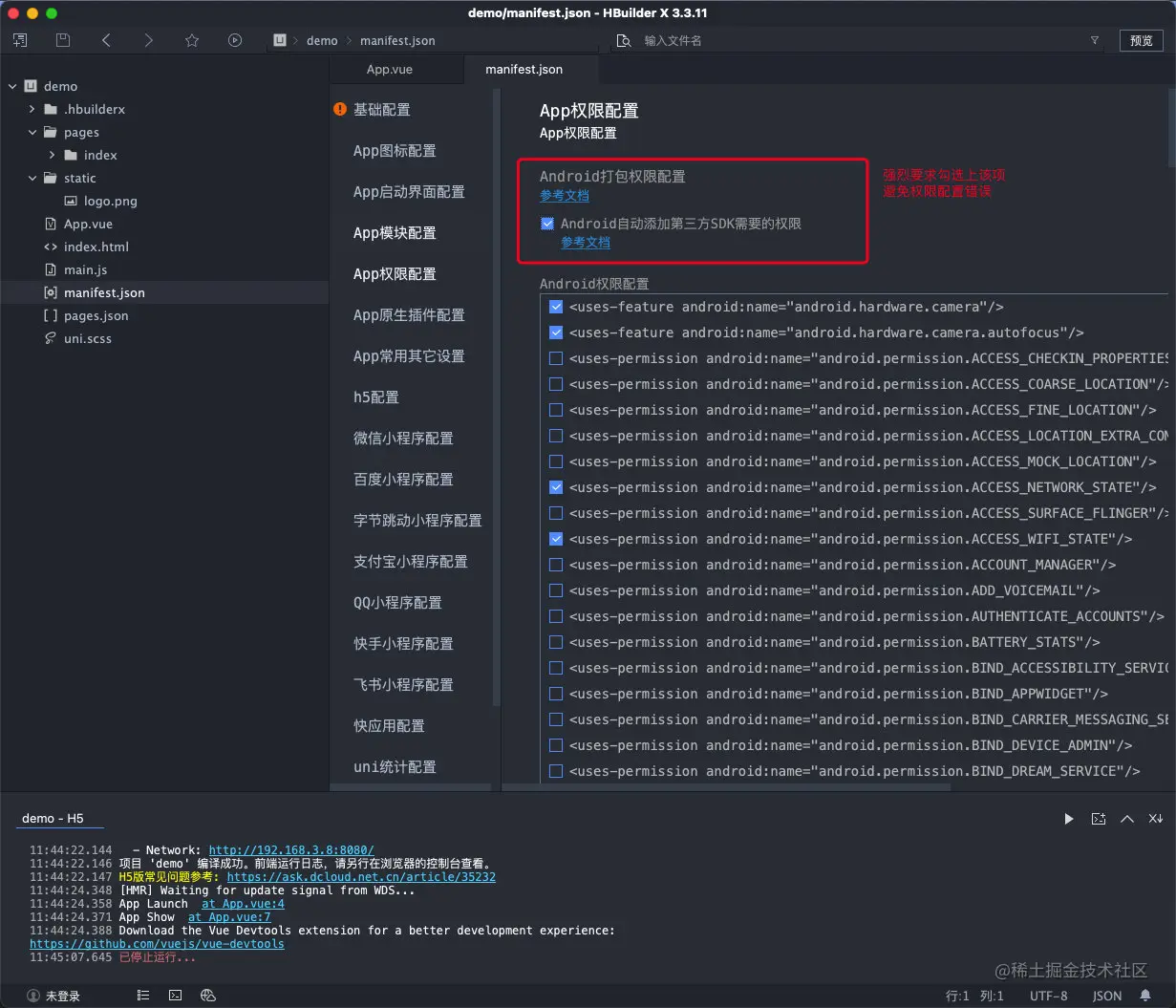

添加BLE权限： 添加自动权限配置

如不配置自动添加权限，则找下以下几个选项，勾选：

"<uses-permission android:name="android.permission.ACCESS_COARSE_LOCATION" />",
"<uses-permission android:name="android.permission.ACCESS_FINE_LOCATION" />",
"<uses-permission android:name="android.permission.BLUETOOTH_ADMIN" />",
"<uses-permission android:name="android.permission.BLUETOOTH" />"

其他配置

  1. 使用HBuilderX打开demo项目，双击 manifest.json

选择 微信小程序配置 添加微信小程序AppID 。

选择 App图标配置 添加图标，使用自动生成即可。

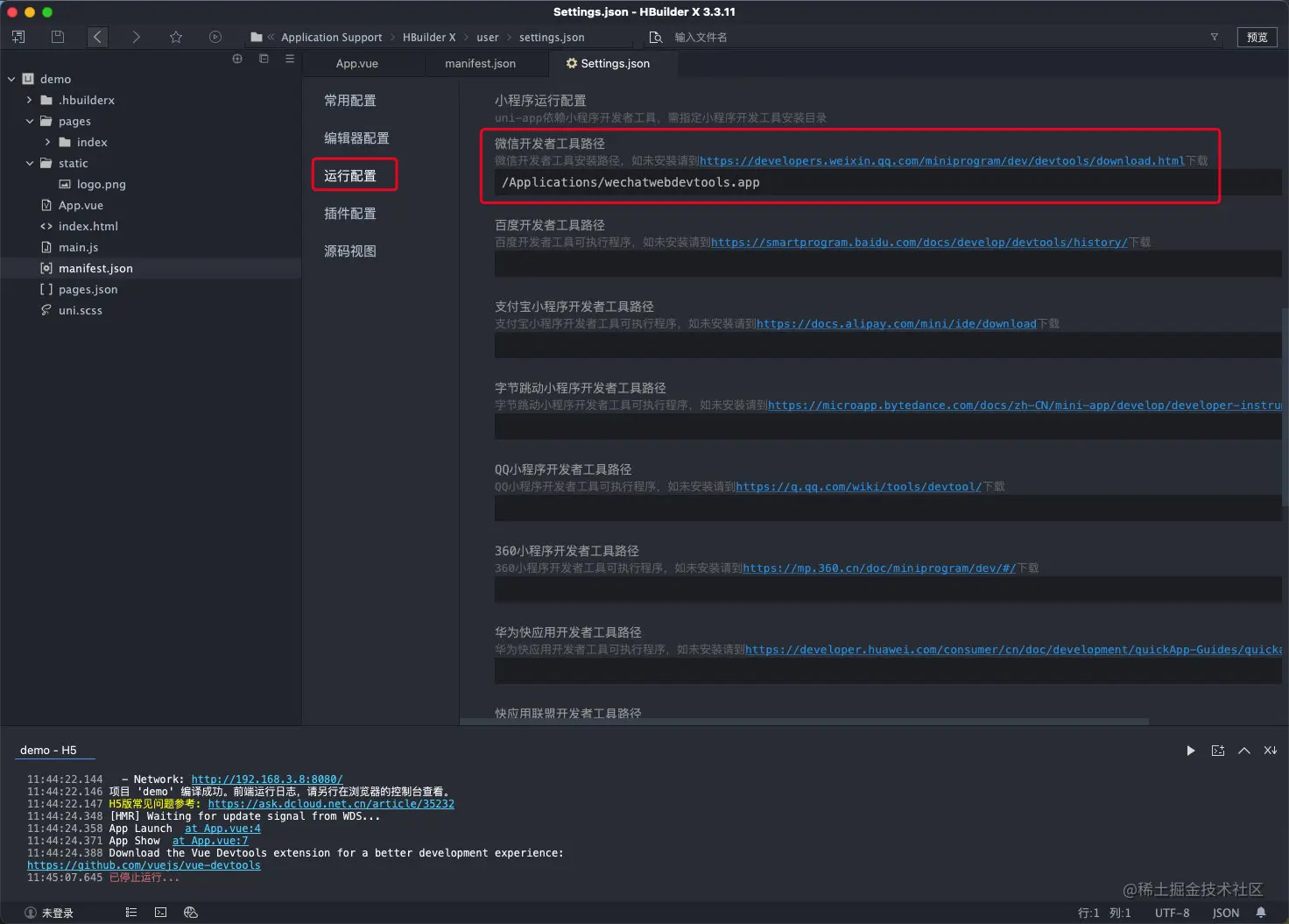

  1. 选择HBuilderX 配好设置，选择 运行配置

选择 微信开发者工具路径，添加对应路径。

添加微信开发工具路径

  1. 配置证书（需要发布在进行操作）

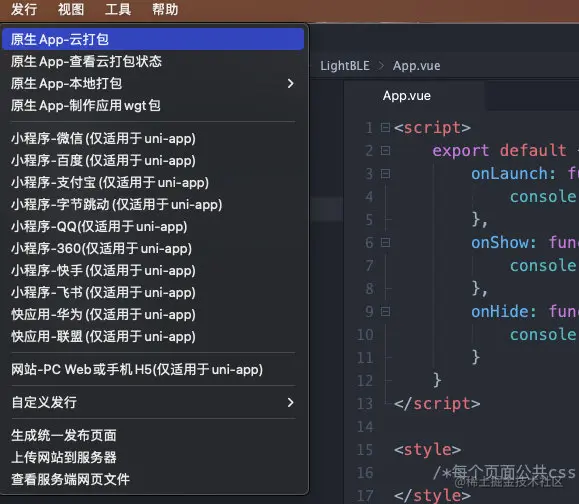

使用HBuilderX打开demo项目，双击 App.vue 后，点击工具栏的发行 -> 原生APP-云打包。

image-20220224151934867

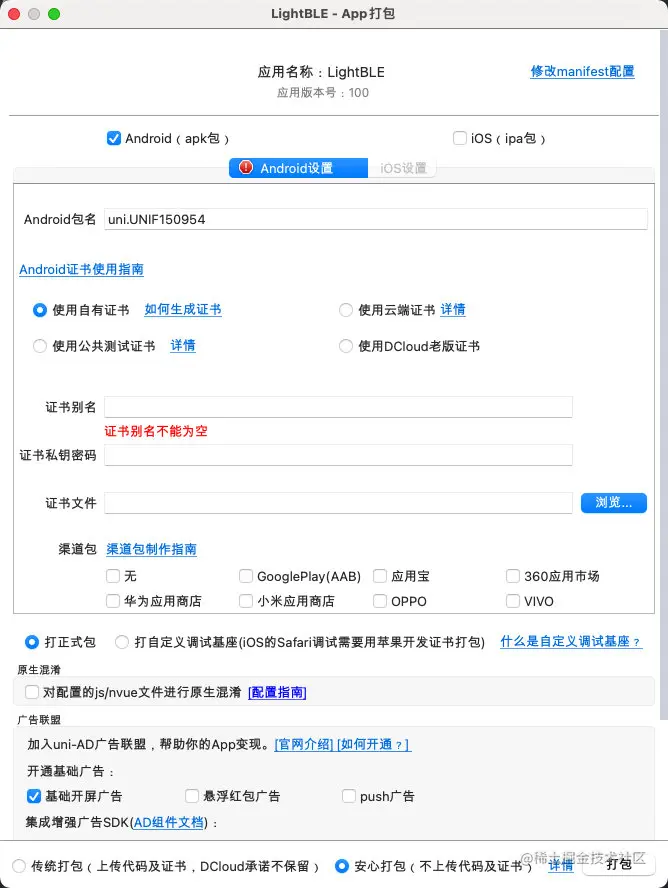

会弹出App打包需要配置的内容，区分 Android 和 iOS ，根据内容自行配置即可。

image-20220224152116648

  1. 账户申请（安卓市场只列举部分）

    平台地址说明
    微信小程序mp.weixin.qq.comLightBLE 开发及发布，公司或个人均可
    iOS开发者developer.apple.com需要 99美元/年 的开发者账户，公司或个人均可
    小米dev.mi.comAndroid端发布使用，发布需要软著
    oppoopen.oppomobile.comAndroid端发布使用，发布需要软著
    华为developer.huawei.comAndroid端发布使用，发布需要软著
    应用宝open.qq.com/app_plusAndroid端发布使用，发布需要软著

第三章 需求分析

需求分解

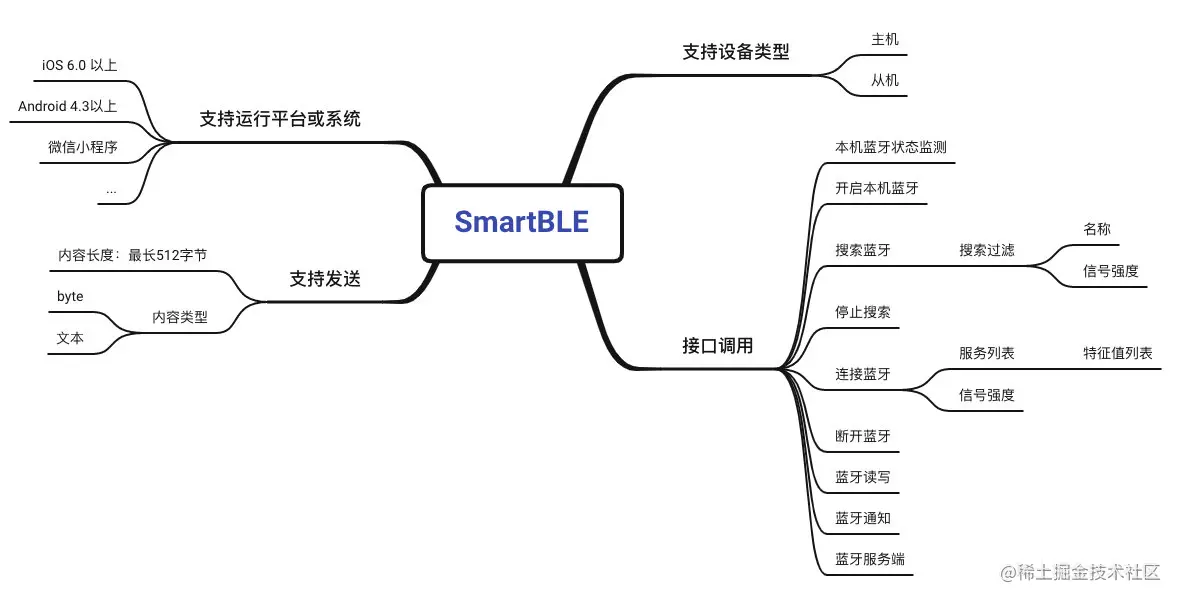

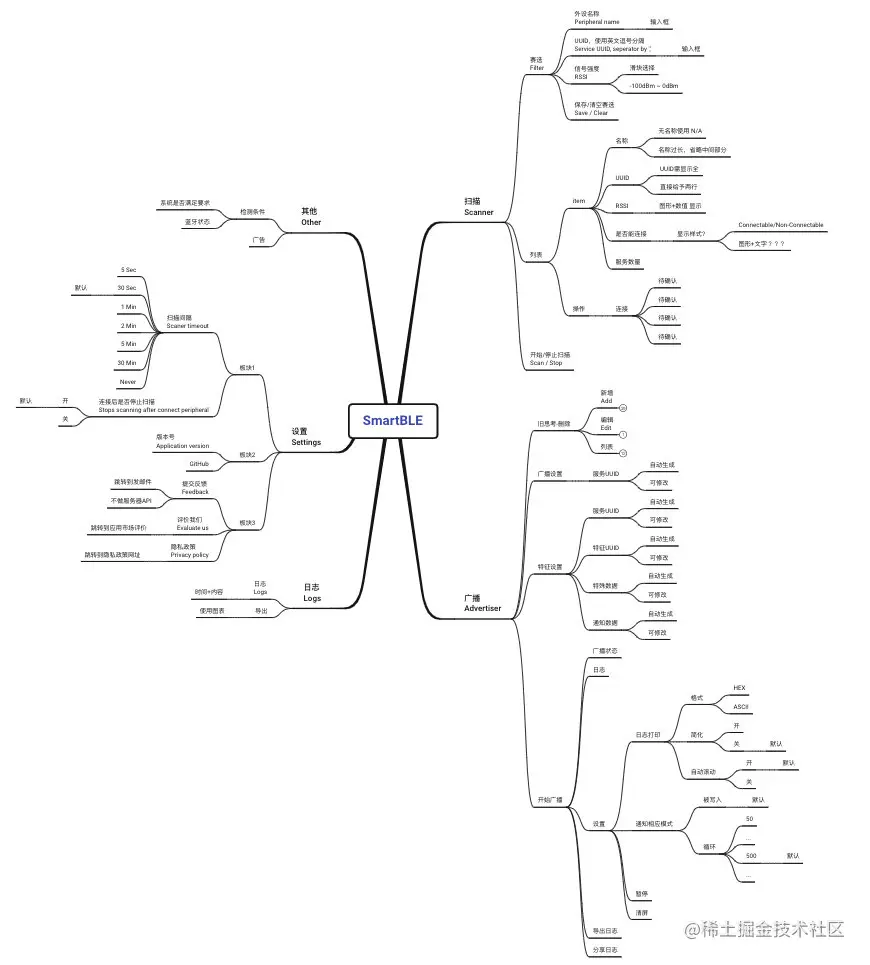

LightBLE定位为一个轻量级BLE调试助手，具体功能通过思维导图示如下： 思维分解

经过上图规整，再对比uni-app提供的BLE接口，能一套代码完成以上功能。这也是本文选择使用 uni-app进行开发并讲解的原因。

低功耗蓝牙 API 平台差异说明（刚好满足App和微信小程序）

AppH5微信小程序支付宝小程序百度小程序字节跳动小程序飞书小程序QQ小程序快手小程序
√×√√××√××

蓝牙API（接口地址：uniapp.dcloud.io/api/system/…）

API说明
uni.openBluetoothAdapter(OBJECT)初始化蓝牙模块
uni.startBluetoothDevicesDiscovery(OBJECT)开始搜寻附近的蓝牙外围设备。 此操作比较耗费系统资源，请在搜索并连接到设备后调用 uni.stopBluetoothDevicesDiscovery 方法停止搜索。
uni.onBluetoothDeviceFound(CALLBACK)监听寻找到新设备的事件
uni.stopBluetoothDevicesDiscovery(OBJECT)停止搜寻附近的蓝牙外围设备。 若已经找到需要的蓝牙设备并不需要继续搜索时，建议调用该接口停止蓝牙搜索。
uni.onBluetoothAdapterStateChange(CALLBACK)监听蓝牙适配器状态变化事件。
uni.getConnectedBluetoothDevices(OBJECT)根据 uuid 获取处于已连接状态的设备。
uni.getBluetoothDevices(OBJECT)获取在蓝牙模块生效期间所有已发现的蓝牙设备。 包括已经和本机处于连接状态的设备。
uni.getBluetoothAdapterState(OBJECT)获取本机蓝牙适配器状态。
uni.closeBluetoothAdapter(OBJECT)关闭蓝牙模块。 调用该方法将断开所有已建立的连接并释放系统资源。建议在使用蓝牙流程后，与 uni.openBluetoothAdapter 成对调用。

低功耗蓝牙 API （接口地址：uniapp.dcloud.io/api/system/… ）

API说明
uni.setBLEMTU(OBJECT)设置蓝牙最大传输单元。 需在 uni.createBLEConnection调用成功后调用，mtu 设置范围 (22,512)。安卓5.1以上有效。
uni.writeBLECharacteristicValue(OBJECT)向低功耗蓝牙设备特征值中写入二进制数据。 注意：必须设备的特征值支持 write 才可以成功调用。
uni.readBLECharacteristicValue(OBJECT)读取低功耗蓝牙设备的特征值的二进制数据值。 注意：必须设备的特征值支持 read 才可以成功调用。
uni.onBLEConnectionStateChange(CALLBACK)监听低功耗蓝牙连接状态的改变事件。 包括开发者主动连接或断开连接，设备丢失，连接异常断开等等。
uni.onBLECharacteristicValueChange(CALLBACK)监听低功耗蓝牙设备的特征值变化事件。 必须先启用 notifyBLECharacteristicValueChange 接口才能接收到设备推送的 notification。
uni.notifyBLECharacteristicValueChange(OBJECT)启用低功耗蓝牙设备特征值变化时的 notify 功能，订阅特征值。 注意：必须设备的特征值支持 notify 或者 indicate 才可以成功调用。 另外，必须先启用 notifyBLECharacteristicValueChange才能监听到设备 characteristicValueChange 事件
uni.getBLEDeviceServices(OBJECT)获取蓝牙设备所有服务(service)。
uni.getBLEDeviceRSSI(OBJECT)获取蓝牙设备的信号强度。
uni.getBLEDeviceCharacteristics(OBJECT)获取蓝牙设备某个服务中所有特征值(characteristic)。
uni.createBLEConnection(OBJECT)连接低功耗蓝牙设备。 若APP在之前已有搜索过某个蓝牙设备，并成功建立连接，可直接传入之前搜索获取的 deviceId 直接尝试连接该设备，无需进行搜索操作。
uni.closeBLEConnection(OBJECT)断开与低功耗蓝牙设备的连接。

通过上述分析，再次针对APP/小程序进行需求梳理，梳理如下：

LightBLE

原型设计

通过上诉需求梳理后，进行原型图设计和UI图设计。

原型图

  • 设计工具：Mockplus
  • 原型地址：run.mockplus.cn/dua7ZgYiBOP…
  • 说明：原型不要太考虑美化，因为那是UI设计师、视觉设计师、动效设计师等的事情。原型只要把功能和基本页面交互规划准确就可以。

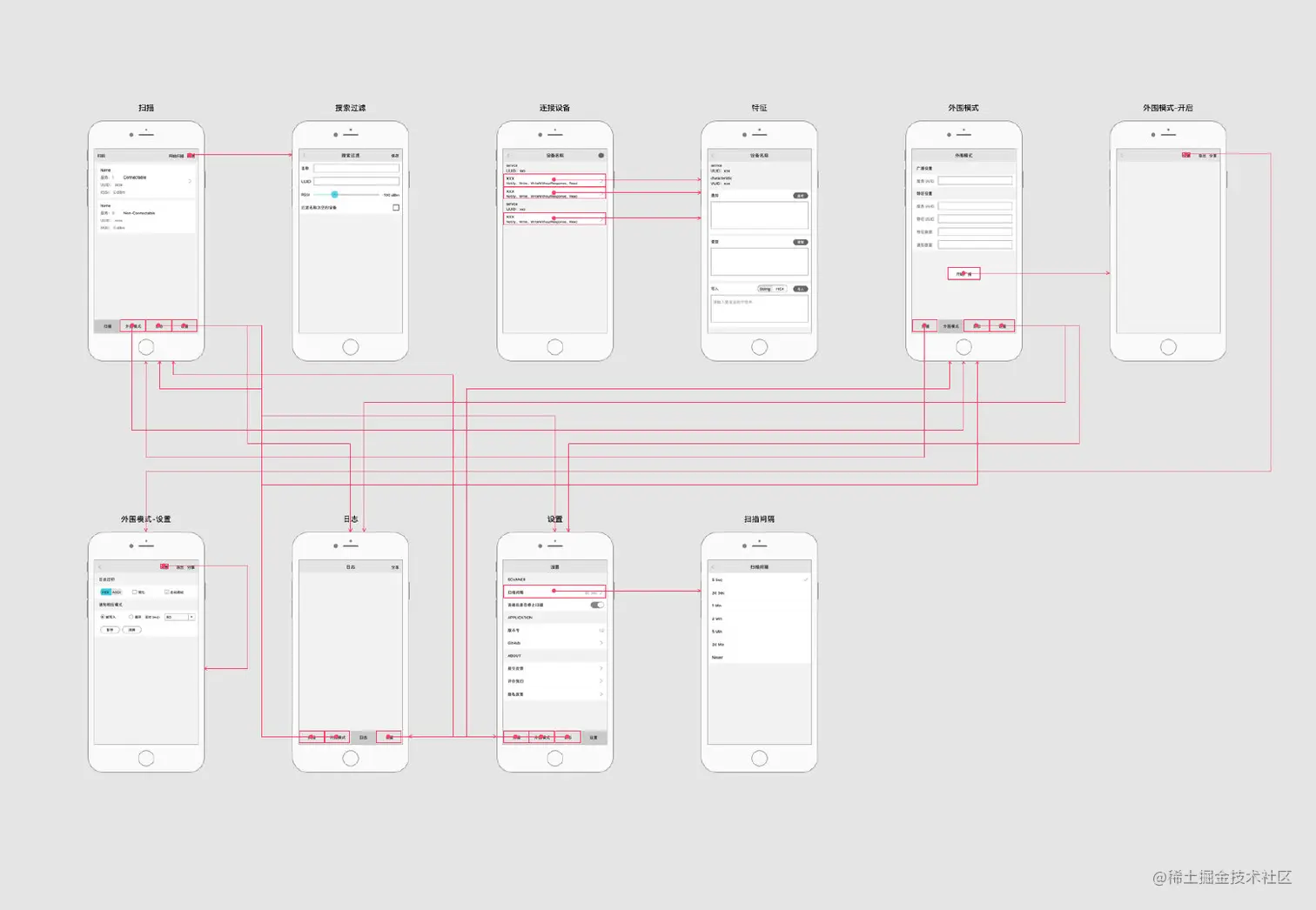

  • 交互图展示：

LightBLE

UI图

  • 设计工具：Sketch
  • 在线设计图：蓝湖 （建议使用，会在项目开发中提及）
  • 说明：Sketch 当前只能使用Mac进行设计，所以无法打开Sketch的读者，请双击资源[在下节前置准备提及]中的 LightBLE-HTML/index.html 跳转到浏览器，便可以看到 LightBLE 的UI设计图。

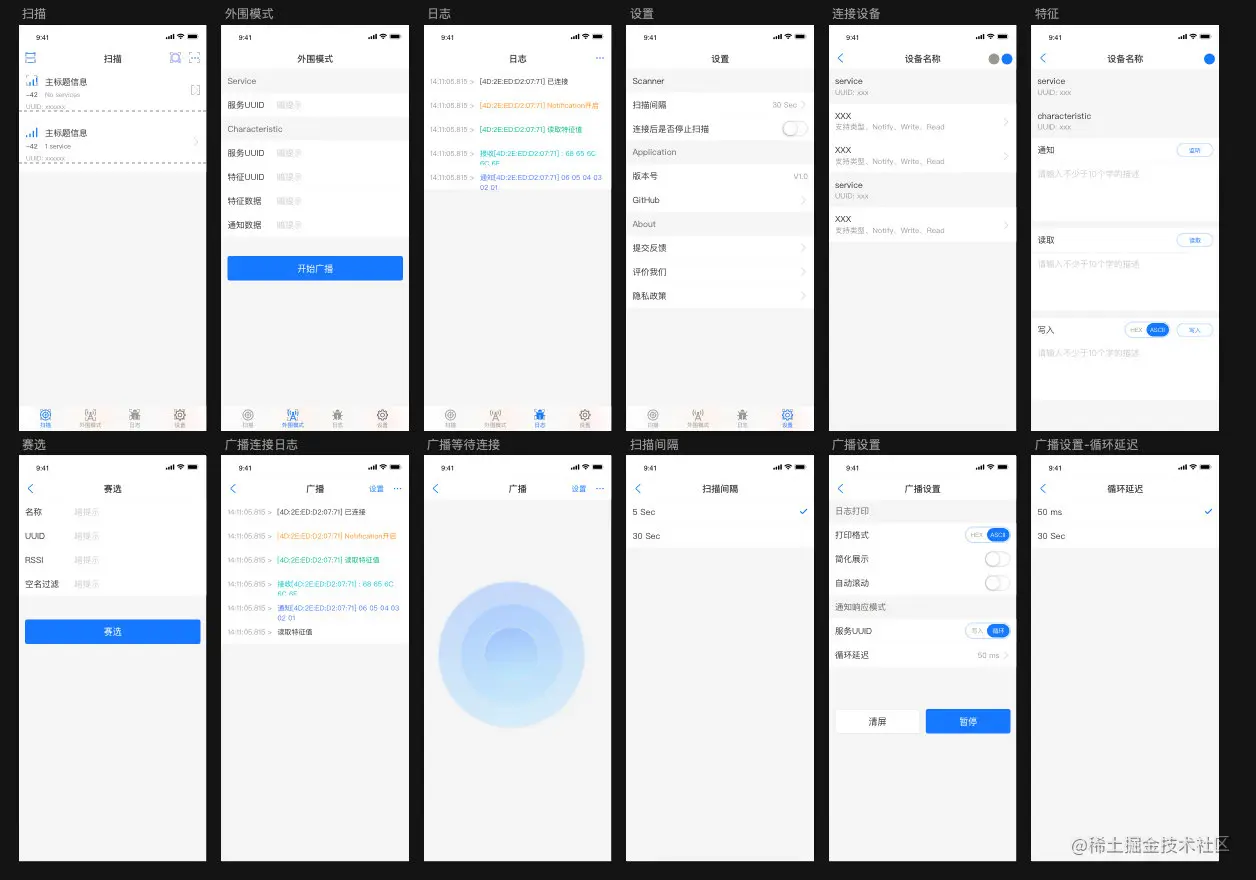

  • UI设计图展示：

UI设计图

前置准备

  • LightBLE ：最新版，便于理解及测试 。下载着陆页：i2kai.com 。
  • 安卓手机 ：Android 4.3 及以上，开启手机调试模式。
  • iOS手机 ：iOS 6.0 及以上，上架或分发需配置开发证书，开发不用。
  • 微信小程序 ：申请账号获取APPID 或 使用测试号，测试号申请地址：developers.weixin.qq.com/miniprogram… 。
  • ESP32 ：Peripheral 真实体验，可不要（替代方案：多找一部手机安装 LightBLE 来模拟Peripheral；电脑版推荐 lightblue 来模拟Peripheral ，将来有机会把桌面端也写上)。[将来会写ESP32的教程]
  • 资源（思维导图、原型图、设计稿和基础工程）：www.aliyundrive.com/s/sEE5xycpM… 提取码: 60dm
  • 源码：gitee.com/luoyaosheng…

第四章 项目实战

基础框架

从资源目录中打开 LightBLE 项目，可以看到以下结构

┌─ common                通用配置
│  ├─ animate.css        动画[当前版本还未使用]
│  ├─ common.css         业务全局css
│  ├─ config.js          业务全局配置
│  ├─ free.css           通用css
│  ├─ iconfont.css       图标
│  ├─ mock.js            模拟数据
│  └─ tool.js            工具函数集合
┌─ components            uni-app组件目录
│  ├─ divider.vue        分割线
│  ├─ logItem.vue        日志列表item
│  ├─ scannerItem.vue    扫描列表item
│  ├─ sk-switch.vue      自定义Switch
│  └─ spread.vue         水波纹动效[搜索/广播中无数据时展示]
├─ pages                 业务页面文件存放的目录
│  ├─ advertiser         广播相关页面
│  │  └─ ...
│  ├─ scanner            扫描相关页面
│  │  └─ ...
│  ├─ setting            设置相关页面
│  │  └─ ...
│  └─ tabbar             tabbar相关页面
│     └─ ...
├─ static                存放应用引用静态资源（如图片、视频等）的目录，注意：静态资源只能存放于此
│  ├─ imgs               图片
│  │  └─ ...
│  ├─ tabbar             tabbar专属图片
│  │  └─ ...
│  ├─ iconfont.ttf       iconfont资源文件
│  └─ logo.png           logo
├─ main.js               Vue初始化入口文件
├─ App.vue               应用配置，用来配置App全局样式以及监听 应用生命周期
├─ manifest.json         配置应用名称、appid、logo、版本等打包信息
└─ pages.json            配置页面路由、导航条、选项卡等页面类信息

工程内容说明

文件名说明
config.js填写 常量 和 枚举
free.css通用css ，即使没有UI设计情况下，仍能做出好产品
common.css业务全局css，通常包括 全局背景色、业务色、字体、圆角、边距及自定义全局使用css等
mock.js此处只是模拟假数据，没有真正使用 mock
tool.js工具函数集合。例如项目中使用到的 秒转化格式、ArrayBuffer转换、hex和ascii转换及uuid 获取等方法
main.js添加 全局组件、toos.js、config.js 和 mock.js ，方便全局使用
App.vue添加 全局css

组件使用

基本介绍

组件有两种方式引用：全局组件 和 局部组件。

# 全局组件 通过 main.js 进行配置
# 本项目引入 分割线 divider.vue
// 全局注册
import divider from './components/divider.vue'
// 全局注册
Vue.component('divider', divider)

# 局部组件 通过 vue 进行设置
# 下面用 scannerItem.vue 做说明
​
...
<script>
// 组件注册：此处 将 scannerItem 注册为 item，并在 components 引入
import item from '@/components/scannerItem.vue'
...
  export default {
    components: {
      item, // 引入组件
      ...
    },
    data() {
      ...
    },
    ...
  }

// 组件使用
<template>
  <view>
    ...
    // 全局组件：分割线
    <divider></divider>

    // item: 组件scannerItem
    // :itemObj="obj" 组件属性赋值
    // @click.native="itemAction(idx)" 组件函数引用
    <item :itemObj="obj" @click.native="itemAction(idx)"></item>
    ...
  </view>
</template>
​
<script>
...
</script>
​
属性赋值

组件的使用中包含 属性赋值 怎么通过组件对外开放。

// 使用 scannerItem.vue 做介绍
<template>
  <view class="item flex flex-column p-1">
    ...
  </view>
</template>
​
<script>
  export default {
    name: "scannerItem",  // 组件名称
    data() {
      return {
        // 此次属性，只能组件内使用
        ...
      }
    },
    computed: {
      ...
    },
    // 通过 props 使属性允许外部赋值
    props: {
        itemObj:        // 属性名称
        {
          type: Object, // 属性类型
          value:        // 属性值
          {
            name: '设备名',
            deviceId: 1234567890,
            RSSI: -1,
            advertisData: [],
            advertisServiceUUIDs: [],
            localName: '',
            serviceData: {}
          }
        }
    }
    ...

代码可以看出，通过 props 编写就能实现父组件给子组件属性赋值。实际上还可以通过使用 $emit 将属性传递给父组件，实现属性的双向绑定功能。

父子组件通信

尽量项目中只使用了props 使用父子组件的通信，但考虑到未来扩展，我们将通过四段简单代码来演示父子组件的基础引用、通过prop实现通信 、 通过ref实现通信∗∗和∗∗通过ref 实现通信** 和 **通过emit 实现通信。

# 基础引用
​
// 父组件
<template>
 <div>
  <h1>我是父组件。</h1>
  <child></child>
 </div>
</template>

<script>
  import Child from '../components/child.vue'
  export default {
    components: {
      Child
    }
  }
</script>
​
// 子组件
<template>
 <h3>我是子组件。</h3>
</template>

<script>
  ...
</script>

# 通过prop实现通信
​
// 父组件
<template>
 <div>
   <h1>我是父组件。</h1>
   <!-- 静态赋值。-->
   <child message="我是静态子组件。"></child>
   <!-- 动态赋值。-->
   <child v-bind:message="msg"></child>
 </div>
</template>

<script>
import Child from '../components/child.vue'
export default {
 components: {Child},
 data() {
   return {
    msg: '我是动态子组件。'
   }
 }
}
</script>
​
// 子组件
<template>
 <h3>{{message}}</h3>
</template>
<script>
 export default {
  props: ['message']  // 不写也支持
 }
</script>

# 通过$ref 实现通信
​
// 父组件
<template>
 <div>
 <h1>我是父组件。</h1>
 <child ref="msg"></child>
 </div>
</template>

<script>
 import Child from '../components/child.vue'
 export default {
  components: {Child},
  mounted: function () {
    this.$refs.msg.getMessage('我是子组件。')
  }
 }
</script>
​
// 子组件
<template>
 <h3>{{message}}</h3>
</template>
<script>
 export default {
 data(){
  return{
    message:''
  }
 },
 methods:{
    getMessage(m){
      this.message = m
    }
   }
 }
</script>

# 通过$emit 实现通信
​
// 父组件
<template>
 <div>
 <h1>{{title}}</h1>
 <!-- 子组件通过 $emit 抛出 getMessage ，父组件绑定到 showMsg 。-->
 <child @getMessage="showMsg"></child>
 </div>
</template>

<script>
 import Child from '../components/child.vue'
 export default {
 components: {Child},
 data(){
  return{
    title:''
  }
 },
 methods:{
  showMsg(title){
      this.title = title
    }
  }
 }
</script>
​
// 子组件
<template>
 <h3>我是子组件。</h3>
</template>
<script>
 export default {
   mounted: function () {
    this.$emit('getMessage', '我是父组件。') // 父组件通过 getMessage 进行方法绑定
   }
 }
</script>

注意事项

  • 本项目重点在于蓝牙的基本开发操作，所以在基础工程中已配置好不同平台的兼容处理。
  • 由于 uni-app 暂时没有作为 外设设备 的接口，所以当前只有程序小程序版本支付外设模式，并不支持自定义。
  • 项目中包含两种图片引入方式：本地图片 和 iconfont 。
  • 考虑总体时间，动画先引入，后期会同步提交到 GitHub 或 Gitee。

Cnetral

初始化蓝牙

主要目的是为了检测蓝牙是否打开。

// 方便调用，定义方法 bleOpenBluetoothAdapter(){}
<script>
...
​
bleOpenBluetoothAdapter: function() {
  let that = this
  uni.openBluetoothAdapter({
    //mode: 'cnetral',// 模式为 cnetral ，此处可不填写
    success(res) {
      // 蓝牙正常打开，开始搜索蓝牙设备
      that.bleStartBluetoothDevicesDiscovery()
    },
    fail(res) {
      // 已经初始化过的情况，需要从 fail 单独处理为 success
      if (res.errMsg == 'openBluetoothAdapter:fail already opened') {
        // 蓝牙正常打开，开始搜索蓝牙设备
        that.bleStartBluetoothDevicesDiscovery()
      } else {
        // 错误情况，弹出提示
        uni.showToast({
          icon: 'none',
          title: res.errMsg
        })
      }
    },
    complete(res) {
      // 不论成功与否，暂停下拉刷新效果
      uni.stopPullDownRefresh()
    }
  })
}

...
</script>
搜索蓝牙设备

搜索蓝牙设备需要两步：

  1. startBluetoothDevicesDiscovery 调用成功；
  1. onBluetoothDeviceFound  监听寻找到新设备。

// 方便调用，定义方法 bleOpenBluetoothAdapter(){}
<script>
...
​
// 开始搜寻附近的蓝牙外围设备
bleStartBluetoothDevicesDiscovery: function() {
  let that = this
  uni.startBluetoothDevicesDiscovery({
    // services: ['FEE7'],  增加条件
    // interval: 0,
    allowDuplicatesKey: false,//是否允许重复上报同一设备。
    success(res) {
      // 开启搜索成功后，监听寻找到新设备的事件
      that.bleOnBluetoothDeviceFound()
    },
    fail(res) {
      // 如果已经开启搜索未关闭，同样 监听寻找到新设备的事件
      if (res.errMsg == 'startBluetoothDevicesDiscovery:fail already discovering devices') {
        that.bleOnBluetoothDeviceFound()
      } else {
        // 错误提示
        uni.showToast({
          icon: 'none',
          title: res.errMsg
        })
      }
    }
  })
},
​
// 监听寻找到新设备的事件
bleOnBluetoothDeviceFound: function() {
  let that = this
  uni.onBluetoothDeviceFound(function(obj) {
    let list = obj.devices
    for (let i = 0; i < list.length; i++) {
      // 添加（过滤重复数据）
      that.belDeviceAdd(list[i])
    }
    // 列表数据整理（条件筛选）
    that.dataRegularization()
    })
},
...
</script>

综合考虑，将开始搜寻附近的蓝牙外围设备的搜索条件，放到数据整理函数dataRegularization中，从而避免多次操作 startBluetoothDevicesDiscovery 。

条件筛选

通过上面代码知道，搜索到设备信息均为未赛选过滤数据。所以我们增加了两个方法来优化数据。

<script>
...
// 设备加入，过滤已添加设备
belDeviceAdd: function(dev) {
  // 遍历确认是否存在设备
  let selectIdx = -1
  for (let i = 0; i < this.list.length; i++) {
    let item = this.list[i]
    if (item.deviceId == dev.deviceId) {
      selectIdx = i
      break
    }
  }

  if (selectIdx == -1) {
    // 不存在则追加
    this.list.push(dev)
  } else {
    // 存在则替换
    this.list[selectIdx] = dev
  }
},

 // 数据整理
dataRegularization: function() {
  let list = []
  for (let i = 0; i < this.list.length; i++) {
    let itemObj = this.list[i]
    // 考虑可能不存在名称处理
    let name = itemObj.name ? itemObj.name : itemObj.localName
    let add = true
    // 空名过滤
    if (this.FilterEmpty) {
      if (!name) add = false
    }
    // 过滤器 - RSSI
    if (!(itemObj.RSSI > this.FilterRSSI)) add = false
    // 过滤器 - 名称
    if (this.FilterName.length > 0 && (!name || name.indexOf(this.FilterName)) < 0) add = false
    // 过滤器 - UUID
    if (itemObj.deviceId.indexOf(this.FilterUUID) < 0) add = false

    // 满足条件，添加仅 list
    if (add) list.push(itemObj)
  }
  this.showList = list
},
...
</script>
连接设备

通过上节获取的设备信息，选择一个设备并传递 deviceId 连接。

<script>
...
createBLEConnection: function(devId) {
  let that = this
  uni.createBLEConnection({
    deviceId: devId,
    success(res) {
      // 配置连接成功后，是否自动断开搜索
      if (that.ConnectAutoStop) {
        uni.stopBluetoothDevicesDiscovery()
      }
      // 连接成功后，获取该设备服务列表
      uni.getBLEDeviceServices({
        deviceId: devId,
        success(res) {
          let services = []
          for (let i = 0; i < res.services.length; i++) {
            services.push(res.services[i].uuid)
          }
          // 过滤重复项
          services = [...new Set(services)]
          // 通过服务，发现特征值
          for (let i = 0; i < services.length; i++) {
            setTimeout(function() {
              uni.getBLEDeviceCharacteristics({
                deviceId: devId,
                serviceId: services[i],
                complete(res) {
                  that.addService(services[i], res)
                 }
              })
            }, (i + 1) * 300) // 此步骤很重要，通过每个延迟发送请求来避免同时发送请求出现的bug
          }
        }
      })
    }
  })
}
...
</script>

连接上设备后，就可以进行设备的读、写、通知等操作。代码中的注意字段请仔细阅读。

<script>
...
// 读取低功耗蓝牙设备的特征值的二进制数据值。
// 注意：必须设备的特征值支持 read 才可以成功调用。
bleReadBLECharacteristicValue:function(deviceId,serviceId,characteristicId) {
  let that = this
  uni.readBLECharacteristicValue({
    deviceId: deviceId,
    serviceId: serviceId,
    characteristicId: characteristicId,
    success(res) {
      // 监听低功耗蓝牙设备的特征值变化事件
      uni.onBLECharacteristicValueChange(function(res1){
        // 通过 tool.js 的方法转化数据
        let readText = that.$Tool.ab2hex(res1.value)
        that.readText = that.readText + "\n" + readText
      })
    }
  })
},
// 向低功耗蓝牙设备特征值中写入二进制数据。
// 注意：必须设备的特征值支持 write 才可以成功调用。
bleWriteBLECharacteristicValue:function(deviceId,serviceId,characteristicId) {
  let that = this

  // 通过 tool.js 方法将字符串转ArrayBuffer
  let text = this.formatValue == 0 ? this.$Tool.hex_to_ascii(this.writeText) : this.writeText
  let buffer = that.$Tool.str2ab(text)

  uni.readBLECharacteristicValue({
    deviceId: deviceId,
    serviceId: serviceId,
    characteristicId: characteristicId,
    value: buffer,
    success(res) {
      uni.showToast({
        icon: 'none',
        title: '写入成功'
      })
    },
    fail(){
      uni.showToast({
        icon: 'none',
        title: '写入失败'
      })
    }
  })
}
// 启用低功耗蓝牙设备特征值变化时的 notify 功能，订阅特征值。
// 注意：必须设备的特征值支持 notify 或者 indicate 才可以成功调用。
// 另外，必须先启用 notifyBLECharacteristicValueChange 才能监听到设备 characteristicValueChange 事件
belNotifyBLECharacteristicValueChange:function(deviceId,serviceId,characteristicId,state) {
  let that = this
  uni.notifyBLECharacteristicValueChange({
    deviceId: deviceId,
    serviceId: serviceId,
    characteristicId: characteristicId,
    state: state,//是否启用 notify
    success(res) {
      // 监听低功耗蓝牙设备的特征值变化事件
      uni.onBLECharacteristicValueChange(function(res1){
        // 通过 tool.js 的方法转化数据
        let notifyText = that.$Tool.ab2hex(res1.value)
        that.readText = that.notifyText + "\n" + notifyText
      })
    }
  })
}
...
</script>

Peripheral

查看 uni-app 蓝牙相关文档，并没有作为外设的API。转而查看微信小程序蓝牙相关文档，发现是有外设API（尽管不全），再结合uni可以直接调用微信小程序API，所以下面代码使用微信小程序代码来展示。（APP需要自己做组件或使用原生，后期处理后会更新到代码库中。）

<script>
...
// 需要开启蓝牙并设置mode为peripheral
bleOpenBluetoothAdapter:function(deviceName) {
  let that = this
  // #ifdef MP-WEIXIN
  wx.openBluetoothAdapter({
    mode: 'peripheral',
    success(res) {
      // 开启外设
      that.bleCreateBLEPeripheralServer(deviceName)
    },
    fail(res) {
      if (res.errMsg == 'openBluetoothAdapter:fail already opened') {
         // 开启外设
        that.bleCreateBLEPeripheralServer(deviceName)
      } else {
        uni.showToast({
          icon: 'none',
          title: res.errMsg
        })
    }
  })
  // #endif
}
bleCreateBLEPeripheralServer:function(deviceName) {
    let that = this
    // #ifdef MP-WEIXIN
    wx.createBLEPeripheralServer({
      success: (result) => {
        let server = result.server
        server.startAdvertising({
          advertiseRequest: {
            connected: true,
            deviceName: deviceName,
          }
        }).then(
          (res) => {
            console.log('advertising', res)
          },
          (res) => {
            console.warn('ad fail', res)
          }
        )
      },
      fail: (res) => {
        uni.showToast({
          icon: 'none',
          title: '创建服务失败'
        })
      }
    })
    // #endif
}
...
</script>

通用

日志存储
<script>
...
// 存日志
saveLog: function(log) {
  let key = this.$Config.Conf.LogFileName
  uni.getStorage({
    key: key,
    complete(res) {
      let list = []
      if (res.data != "") list = res.data
      list.push(log)
      uni.setStorage({
        key: key,
        data: list
      })
    }
  })
}
// 读取日志列表
getLogs: function() {
  let key = this.$Config.Conf.LogFileName
  let list = []
  try {
    const res = uni.getStorageSync(key)
    if (res != "") list = res
    } catch (e) {
      console.log("try catch: ", e)
    }
    return list
}
...
</script>
日志格式
<script>
...
// 日志存储格式
let log = {
  time: (new Date()).getTime(),
  type: that.$Config.LogType.Connent,
  id: devId,
  msg: ''
}
// 日志类型，在 config.js 中
const LogType = {
  Connent: 1, // 已连接
  NoticeOpen: 2, //Notification开启
  CharacteristicRead: 3, //读取特征值
  MsgRead: 4, //接收信息
  NoticeRead: 5, //通知消息
  MsgWrite: 6, //写入消息
  Error: 10, //错误
}
...
</script>
全局变量

本次项目选择使用数据缓存到本地，全局key对存储内容管理从而实现全局变量的方式。

<script>
...
// 举例：设置页面：连接后是否停止扫描
// 存储Key：ConnectAutoStop [参看 config.js 中 Conf ]
// 需要用到页面
onLoad(){
  ...

  let that = this
  uni.getStorage({
    key: 'ConnectAutoStop',
    success: function(res) {
      // 存在则直接赋值
      that.checked = res.data
    },
    fail(res) {
      // 不存在则读取配置文件默认值
      that.checked = that.$Config.Conf.ConnectAutoStop
      // 同时将数值存储
      that.setStorageConnectAutoStop(that.checked)
    }
  })

  ...
}

// 有些页面需要，可以从 onLoad 切换到 onShow
...
</script>
avatar
文章
阅读
粉丝
