清明时节雨纷纷，路上行人欲断魂

3月底，笔者陆陆续续开始投递了一些公司，得到了一些一手FPGA面试资料，本着相互学习，共同进步的态度，将其中精华部分摘取出来，以便同行“享用” 。~~~

（注：笔者并不提供答案———得不到的才是最好的，请为其保留一份神秘感 ** ：）** ）

第一道菜（入口即化）

  1. 什么是FPGA？请简述FPGA的应用方向（FPGA可以做啥？）


** 此题答对不得分，答错直接扣41分**

  1. FPGA的主要厂商有哪些？各主要厂商FPGA产品主要有哪些？

  2. FPGA内部主要结构是什么？

  3. FPGA的主流开发工具有哪些？使用过哪些工具？

  4. 请简述FPGA的一般开发流程（Verilog语言的RTL级开发）？ 6. 什么是建立时间？什么是保持时间？若不满足，会导致什么？

  5. 什么是竞争与冒险现象？怎么判断？如何消除？ 8. 同步电路与异步电路的异同？

  6. 对于异步信号如何进行同步？ 10. FPGA的外部时钟输入管脚sys_clk工作频率为40MHz，同时FPGA还有一个工作频率为20KHz的低速IO同步信号sys_in.请写出一个利用sys_clk时钟信号检测该低速同步信号sys_in的上升沿到来的程序，要求输出上升沿到来检测信号的持续周期为1个sys_clk时钟周期。

第二道菜（回味无穷）

一.选择题

1.在Verilog HDL的端口声明语句中，用（ ）关键字声明端口为双向端口。

inout     INOUT     BUFFER     buffer

2.用Verilog HDL的assign语句建模的方法一般称为（ ）方法。

连续赋值   并行赋值   串行赋值    函数赋值

3.在Verilog HDL的逻辑运算中，设A=8'b11010001,B=8'b00011001,则表达式“A&B”的结果为（ ）。

8'b00010001   8'b11011001  8'b11001000   8'b00110111

4.编程器件主要有FPGA、CPLD两类，下列对FPGA结构与工作原理的描述中，正确的是（ ）。

FPGA是基于乘积项结构的可编程逻辑器件；
FPGA是全称为复杂可编程逻辑器件；
基于SRAM的FPGA器件，在每次上电后必须进行一次配置；
在Altera公司生产的器件中，MAX7000系列属FPGA结构；

5.下列EDA软件中，哪一个不具有逻辑综合功能（ ）。

ISE    ModelSim   Quartus II   Synplify

6.关于Verilog HDL中的数字，请找出以下数字中最大的一个：（ ）。

8'b11111110     3'0276     3'd170    2'h3E

7.IP核在EDA技术和开发工具中具有十分重要的地位，提供用VHDL等硬件描述语言描述的功能块，但不涉及实现该功能块的具体电路的IP核为（ ）。

瘦IP    固IP   胖IP  都不是

8.设a=4'b1010,b=4'b0001,c=4'b1xz0,则下列式子的值为1的是（ ）。

a > b       a <= c     13-a < b   13-(a > b)

9.FPGA可编程逻辑基于的可编程结构基于（ ）。

LUT结构    乘积项结构    PLD    都不对

10.在VHDL语言中，下列对进程（PROCESS）语句的语句结构及语法规则的描述中不正确的是（ ）。

PROCESS为一无线循环语句，敏感信号发生更新时启动进程，执行完成后，等待下次进程启动；
敏感信号参数表中，不一定要列出进程中使用的所有输入信号；
进程由说明部分、结构体部分和敏感信号三部分组成
当前进程中声明的变量不可用于其他进程

11.要进行完成综合布局布线后的时序仿真，下列哪种文件可以不需要（ ）。

门级网表文件    标准延时文件    底层库单元    管脚分配文件

12.下列哪种不能用于仿真验证（ ）。

ISE     Modelsim    VCS    Questasim

13.下列操作会导致仿真结果与最终电路不一致的是（ ）。

存在多余敏感信号
敏感信号缺失
组合逻辑生成信号做异步复位
都不对

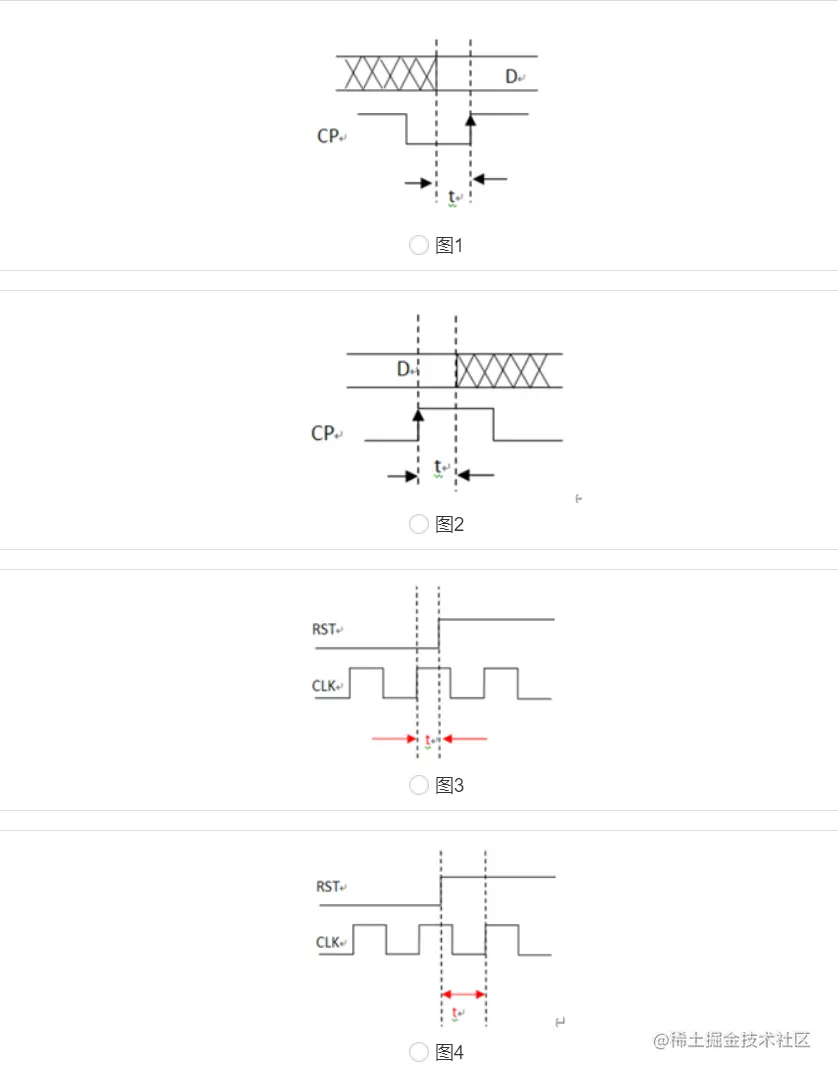

14.下列哪个时间表示的是寄存器的建立时间（ ）。


15.在VHDL中下列哪种方式可能会产生锁存器（ ）。

if(clk'event and clk='1') then语句没有对应的else分支
描述组合逻辑时，if语句没有else分支
定义寄存器时没有设置初始值
例化模块时，输出端口连接不完全

16.VHDL语言中，进程中的变量（variable）赋值语句，其变量更新是（ ）。

立即完成      按顺序完成     在进程的最后完成     都不对

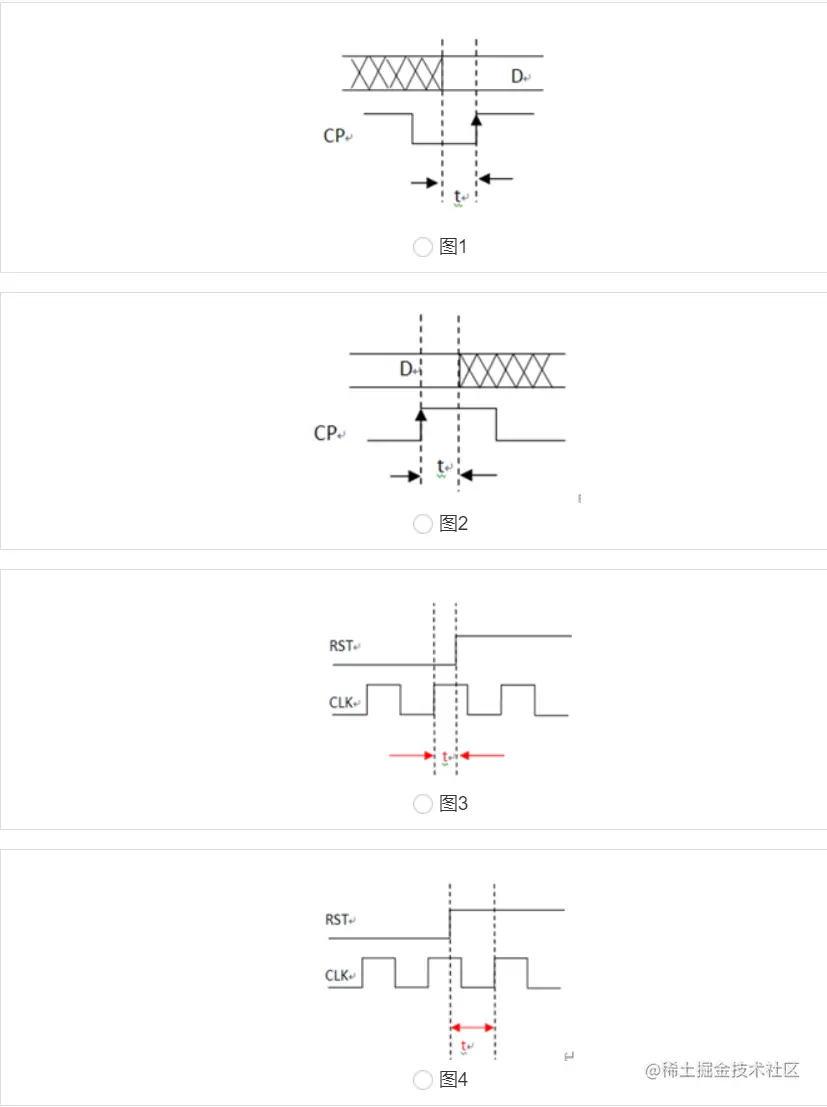

17.下列哪个时间表示的是removal时间（ ）。


18.在Verilog中下列哪种方式可能会产生锁存器（ ）。

always@(posedge clk)块中if没有对应的else分支
描述组合逻辑时，case语句分支描述不完整
定义寄存器时没有设置初始值
例化模块时，输出端口连接不完全

19.下列复位操作会导致非预期复位的是（ ）。

全局复位
既有同步复位又有异步复位
组合逻辑生成信号做异步复位
都不对

20.下列复位操作会导致不同时复位的是（ ）。

全局复位
既有同步复位又有异步复位
组合逻辑生成信号做异步复位
都不对

二.判断题

21.对非法地址空间进行读写操作时数据总线最好驱动为高阻，避免与其他设备冲突。

22.FPGA设计代码规模太大、太复杂了，进行时序仿真非常慢，单独拿出其中一个模块进行时序仿真吧。

23.可以使用由NCD和UCF文件进行时间参数提取出来的网表进行时序分析。

24.只要将异步信号进行两级同化后使用就可以完全避免亚稳态。

25.进行功能仿真时，可以通过代码覆盖率等指标，检查是否输入激励的各种情况都进行了仿真。

三.多项选择题

26.下列哪些信号需要列入敏感信号列表中（ ）。

异步复位/置位信号     同步复位/置位信号    时钟信号    组合逻辑赋值信号

27.下列哪些属于组合逻辑（ ）。

无记忆部件
由与或非门组成的网络
记忆部件
由触发器和与非门组成的网络

28.下列哪些属于跨时钟域的合理处理方式（ ）。

两级同步化     使用FIFO同步    使用握手信号     使用双端口RAM同步

29.下列哪些指标可以用来衡量仿真用例设计的充分性（ ）。

静态时序分析结果中的最高时钟频率
功能仿真的语句覆盖率
功能仿真的状态机状态覆盖率
布局布线报告给出的器件资源使用率

30.下列哪种方法不符合全同步设计原则（ ）。

只使用单一的时钟信号
使用组合逻辑作为异步复位信号
高速时钟分频后，作为后级触发器的使能信号
使用LACCH实现数据锁存

四.简答题

31.按照如下串口协议，写出向rx接口发送一个字节数据的代码。其中通信格式为1bit起始位、8bit数据位、1bit偶校验位和1bit停止位，通信波特率为230400bps.


32.根据以下串口协议写出接收rx接口发送的数据，并将其进行串并转换。


33.根据以下电路结构写出真值表，并用VHDL或Verilog进行仿真激励编写，并画出波形图。
