1. Catalina介绍

Catalina包含了前面讲到的所有容器组件，以及后续章节将会涉及的安全、会话、集群、部署、管理等Servlet容器架构的各个方面。它通过松耦合的方式集成Coyote,以完成按照请求协议进行数据读写。同时，它还包括我们的启动入口、Shell程序等。如果以一个简单的模块依赖图来描述Catalina在整个Tomcat中的位置，如下所示：

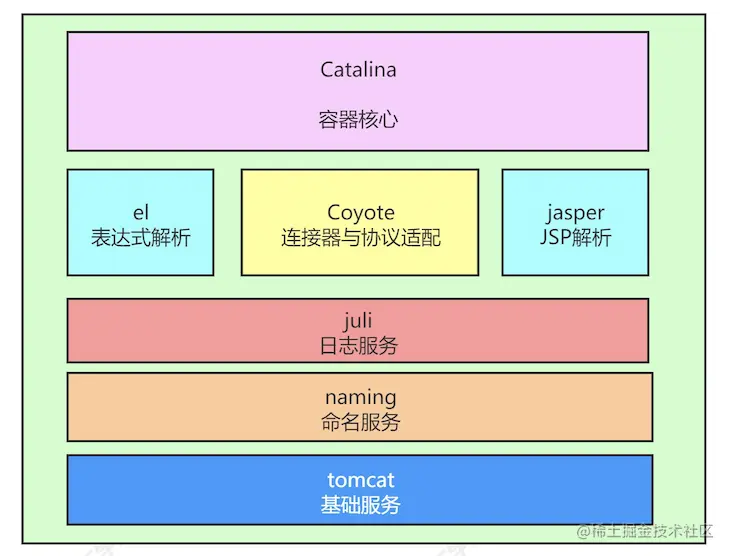

Tomcat本质上是一款Servlet容器，因此Catalina是Tomcat的核心，其他模块均为Catalina提供支撑。通过Coyote模块提供链接通信，Jasper模块提供JSP引擎，Naming提供JNDI服务，Juli提供日志服务。

2. Digester解析

Digester是一款用于将xml转换为Java对象的事件驱动型工具，是对SAX的高层次的封装。Digester相对于SAX提供了更加友好的接口，隐藏了xml节点具体层次的细节，让开发者能加载专注于处理过程。
Digester最早是Web框架Apache Struts的一部分，后来由于其通用性移植到了Apache Common项目中。

2.1 Digester解决了SAX哪些问题

SAX基于事件解析Xml，最重要的就是要编写一个解析器类。

public class SaxHandler extends DefaultHandler {

     /**
     * 解析一个xml标签字符时触发回调
       (该触发回调发生在startElement之后endElement之前)
     * @param ch  xml文档完整字符数组
     * @param start   当前标签中字符在ch开始位置
     * @param length  当前标签中字符的长度
     * @throws SAXException
     */
    @Override
    public void characters(char[] ch, int start, int length){
        ..省略实现
    }


     /**
     * 解析一个xml标签结束时触发回调
     * @param uri
     * @param localName
     * @param name        当前标签的名称
     * @throws SAXException
     */
    @Override
    public void endElement(String uri, String localName, String name){
        ..省略实现
    }


    /**
     * 解析一个xml标签开始时触发回调
     * @param uri
     * @param localName
     * @param name        当前标签的名称
     * @param attributes  标签中的属性对象
     * @throws SAXException
     */
    @Override
    public void startElement(String uri, String localName, String name,
                             Attributes attributes) throws SAXException {
        ..省略实现
    }

    /**
     * 解析一个xml文件开始时回调
     */
    @Override
    public void startDocument() throws SAXException{
        ..省略实现
    }

    /**
     * 解析一个xml文件结束时回调
     */
    @Override
    public void endDocument() throws SAXException{
        ..省略实现
    }

2.1.1 SAX缺陷

如果解析XML上不同标签节点存在依赖关系时，需要开发者自行维护依赖关系，说具体就是如果需要子标签对象手动设置到父标签属性中，子标签需要程序开发者手动保存下来。
不同xml的标签属性，字符都不同，而SAX只提供了所有标签通用回调事件，不能针对不同标签定制。

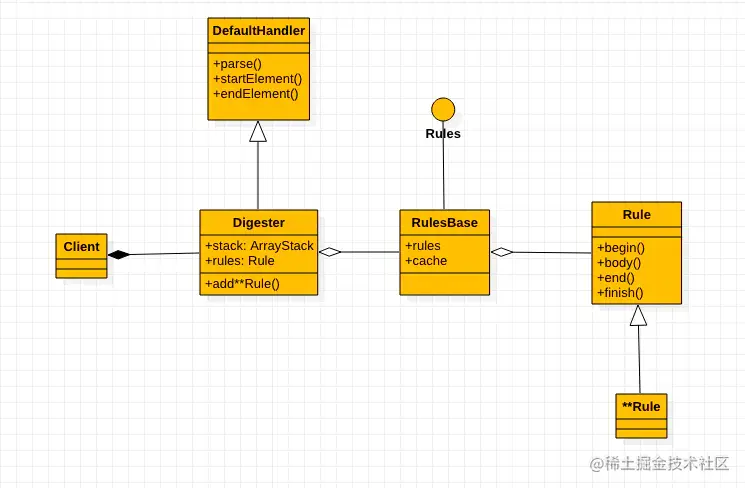

2.2 Digester设计

Digester继承DefaultHandler表明Digester是对SAX的扩展实现
Digester内部存类型为Rules的属性，Rules为了一个其实现类为RulesBase，RulesBase内部维护HashMap，其中key对应匹配xml规则的字符串，value表示表示针对此xml规则解析规则列表。每个解析规则使用Rule类来表示。

public class Digester extends DefaultHandler2 {
       ...省略代码
       protected Rules rules = null;
       ...省略代码
}

public class RulesBase implements Rules {
    ...省略代码
    //String     表示匹配xml匹配规则(可以用正则表达式)
    //List<Rule> 表示针对对应xml规则解析规则列表
    protected HashMap<String,List<Rule>> cache = new HashMap<>();
    ...省略代码

同时Digester内部维护了一个栈数据结构，用来处理当前解析的xml标签节点，解析前会将xml标签对象入栈(push)，解析后会将xml标签对象出栈(pop)，栈最顶部的对象永远都是现在正在解析的对象。这样就可以将有父子关系的节点对象在栈中保存下来。

2.3 对象栈

Digester的对象栈(Digester同名类)主要在匹配模式满足时，由处理规则进行操作。它提供了常见的栈操作。

clear:清空对象栈。
peek:该操作有数个重载方法，可以实现得到位于栈顶部的对象或者从顶部数第n个对象，但是不会将对象从栈中移除。
pop:将位于栈顶部的对象移除并返回。
push:将对象放到栈顶部。

Digester的设计模式是指，在文件读取过程中，如果遇到一个XML节点的开始部分，则会触发处理规则事件创建Java对象，并将其放入栈。当处理该节点的子节点时，该对象都维护在栈中。当遇到该节点的结束部分时，该对象将会从栈中取出并清除。当然，这种设计模式需要解决几个问题，这些问题及Digester的解决方案如下。

如何在创建的对象之间建立关联？最终得到的结果应该是一个分层次的Java对象树。Digester提供了一个处理规则实现(SetNextRule),该规则会调用位于栈顶部对象之后对象（即父对象）的某个方法，同时将顶部对象（子对象）作为参数传入。通过此种方式可以很容易在XML各Java对象之间建立父子关系，无论是一对一还是一对多的关系。
如何持有创建的首个对象，即XML的转换结果？从上面的对象创建过程可知，当XML转换结束时，由于遇到了XML节点的结束部分，对象将从栈中移除。Digester对于曾经放入栈中的第一个对象将会持有一个引用，同时作为parse()方法的返回值。还有一种方式，可以在调用parset()方法之前，传入一个已创建的对象引用，Digester会动态地为这个对象和首个创建的对象建立父子关系。通过这种方式，传入的对象将会维护首个创建对象的引用以及所有子节点，当然传入对象也会在调用parse()方法时返回。Tomcat创建Servlet容器时采用的是后者。

2.4 xml匹配模式

Digester主要特征是自动遍历XML文档，而使开发者不必关注解析过程。与之对应，需要确定当读取到某个约定的XML节点时需要执行何种操作。Digester通过匹配模式指定相关约定。Digester的匹配模式非常简单，具体如下所示。

匹配模式	XML节点	描述
a	<a>	匹配所有名字为“a”的根节点，`注意嵌套的同名子节点无法匹配`
a/b	<a><b></b>/a>	匹配所有`父节点为根节点“a”的名称为“b”的节点`

例子:

  <a>
    <b>
      <c></c>
    </b>
    <b>
      <c></c>
      <c></c>
      <c></c>
    </b>
  </a>

a匹配<a>标签
a/b匹配<a><b>
a/b/c匹配<a><b><c>
*/b 匹配<a><b>

当然，匹配模式还支持模糊匹配，如果我们希望所有节点都采用同一个处理规则，那么直接指定匹配规则为“*”即可，我们还可以指定“*b”来处理所有的名称为“b”的节点，而不限制其层次或者上级节点的名称。

当同一个匹配模式指定多个处理规则，或者多个匹配规则匹配同一个节点时，均会出现一个节点执行多个处理规则的情况。此时，Digester的处理方式是，开始读取节点时按照注册顺序执行处理规则，而完成读取时按照反向顺序执行，即先进后出的规则。

2.5 处理规则

匹配模式确定了何时触发处理操作，而处理规则则定义了模式匹配时的具体操作。处理规则需要实现接口org.apache,commons.digester..Rule,该接口定义了模式匹配时触发的事件方法。

begin():当读取到匹配节点的开始部分时调用，会将该节点的所有属性作为从参数传入。
body():当读取到匹配节点的内容时调用，注意指的不是子节点，而是嵌入内容为普通文本。
end():当读取到匹配节点的结束部分时调用，如果存在子节点，只有当子节点处理完毕后该方法才会被调用。
finish():当整个parse()方法完成时调用，多用于清楚临时数据和缓存数据

2.5.1 给指定标签设置规则

创建一个定义规则类，该类需要继承Rule
调用digester.addRule API 函数

public class ConnectorCreateRule extends Rule {

  @Override
    public void begin(String namespace, String name, Attributes attributes){
      //do something
    }

  @Override
    public void begin(String namespace, String name, Attributes attributes){
      //do something
    }
}

//表示匹配到<Server><Service><Connector>结构的标签时，使用创建的自定义接口
digester.addRule("Server/Service/Connector",new ConnectorCreateRule());

2.5.2 为单个标签添加规则组（多个标签规则）

当需要某个xml规则添加多个规则时可以使用RuleSet

创建一个RuleSet实现类，该类需要继承RuleSetBase
构造方法中需要定义xml规则
实现addRuleInstances方法对传入的规则添加规则

public class MyRuleSet
  extends RuleSetBase {

  public MyRuleSet()
  {
    this("");
  }

  public MyRuleSet(String prefix)
  {
    super();
    this.prefix = prefix;
    this.namespaceURI = "http://www.mycompany.com/MyNamespace";
  }

  protected String prefix = null;

  public void addRuleInstances(Digester digester)
  {
    digester.addObjectCreate( prefix + "foo/bar",
      "com.mycompany.MyFoo" );
    digester.addSetProperties( prefix + "foo/bar" );
  }

}

digester.addRuleSet( new MyRuleSet( "baz/" ) );

2.5.3 内置的规则接口

Digester内置了一些规则，可以调用使用DigesterAPI 直接调用，给指定xml添加内置规则。

我们可以通过Digester类的addRule()方法为某个匹配模式指定一个处理规则，同时可以根据需要实现自己的规则。针对大多数常见的场景，Digester为我们提供了默认的处理规则实现类，如表所示（注意Tomcat并未包含表中列出的所有的规则类)。

规则类	描述
ObjectCreateRule	当begin()方法调用时，该规则会将指定的Java类实例化，并将其放入对象栈。具体的Java类可由该规则的构造方法传入，也可以通过当前处理XML节点的某个属性指定，属性名称通过构造方法传人。当end()方法调用时，该规则创建的对象将从栈中取出
FactoryCreateRule	ObjectCreateRule规则的一个变体，用于处理Java类无默认构造方法的情况，或者需要在Digester处理该对象之前执行某些操作的情况
SetPropertiesRule	当begin()方法调用时，Digester使用标准的Java Bean属性操作方式(setter)将当前XML节点的属性值设置到栈顶部的对象中(Java Bean)属性名与XML节点属性名匹配)
SetPropertyRule	当begin()方法调用时，Digester会设置栈顶部对象指定属性的值，其中属性名和属性值分别通过XML节点的两个属性指定
`SetNextRule`	当end()方法调用时，Digester会找到位于栈顶部对象之后的对象调用指定的方法，同时将栈顶部对象作为参数传入，用于设置父对象的子对象，以在栈对象之间建立父子关系，从而形成对象树
SetTopRule	与SetNextRule对应，当end()方法调用时，Digester会找到位于栈顶部的对象，调用其指定方法，同时将位于顶部对象之后的对象作为参数传入，用于设置当前对象的父对象
CallMethodRule	该规则用于在end()方法调用时执行栈顶部对象的某个方法，参数值由CallParamRule获取
CallParamRule	该规则与CallMethodRule配合使用，作为其子节点的处理规则创建方法参数，参数值可取自某个特殊属性，也可以取自节点的内容
NodeCreateRule	用于将XML文档树的一部分转换为DOM节点，并放入栈

2.6 Digester常用API

public void setValidating(boolean validating) // 是否根据DTD校验XML

public void push(Object object) // 将对象压入栈

public Object peek() // 获取栈顶对象

public Object pop() // 弹出栈顶对象

public Object parse(InputSource input) // 解析输入源

public void addRule(String pattern, Rule rule) //针对指定xml标签设置规则解析器

2.7 示例程序

<?xml version="1.0" encoding="utf-8" ?>
<department name="deptname001" code="deptcode001">
    <user name="username001" code="usercode001"></user>
    <user name="username002" code="usercode002"></user>
    <extension>
        <property-name>director</property-name>
        <property-value>joke</property-value>
    </extension>
</department>

public class Department {

    private String name;

    private String code;

    private Map<String, String> extension = new HashMap<String, String>();

    private List<User> users = new ArrayList<User>();

    public void addUser(User user){
        this.users.add(user);
    }

    public void putExtension(String name,String value){
        this.extension.put(name,value);
    }

    public String getName() {
        return name;
    }

    public void setName(String name) {
        this.name = name;
    }

    public String getCode() {
        return code;
    }

    public void setCode(String code) {
        this.code = code;
    }

    public Map<String, String> getExtension() {
        return extension;
    }

    public void setExtension(Map<String, String> extension) {
        this.extension = extension;
    }

    public List<User> getUsers() {
        return users;
    }

    public void setUsers(List<User> users) {
        this.users = users;
    }
}



public class User {
    private String name;
    private String code;

    public String getName() {
        return name;
    }

    public void setName(String name) {
        this.name = name;
    }

    public String getCode() {
        return code;
    }

    public void setCode(String code) {
        this.code = code;
    }
}

public class DigesterRule {

    public Department execute(String filePath) throws Exception {
        Digester digester = new Digester();
        digester.setValidating(false);
        digester.setRulesValidation(true);

        // addObjectCreate方法的意思是碰到xml文件中的department节点则创建一个Department对象
        digester.addObjectCreate("department", "com.wuhao.web.tomcat.digester.Department");
        // addSetProperties方法的意思是根据department节点中的属性信息调用相应属性的setter方法
        digester.addSetProperties("department");
        // addObjectCreate方法的意思是碰到xml文件中的department节点则创建一个Department对象
        digester.addObjectCreate("department/user", "com.wuhao.web.tomcat.digester.User");
        digester.addSetProperties("department/user");

        digester.addSetNext("department/user", "addUser", "com.wuhao.web.tomcat.digester.User");
        digester.addCallMethod("department/extension", "putExtension", 2);
        digester.addCallParam("department/extension/property-name", 0);
        digester.addCallParam("department/extension/property-value", 1);
        URL url = this.getClass().getClassLoader().getResource(filePath);
        return (Department) digester.parse(new File(url.getFile()));
    }
}

public class Test {

    @org.junit.Test
    public void testJavaRule() throws Exception {
        Department department = new DigesterRule().execute("tomcat/department.xml");
        System.out.println(department);
    }
}

3. 采用Digester解析Server对象

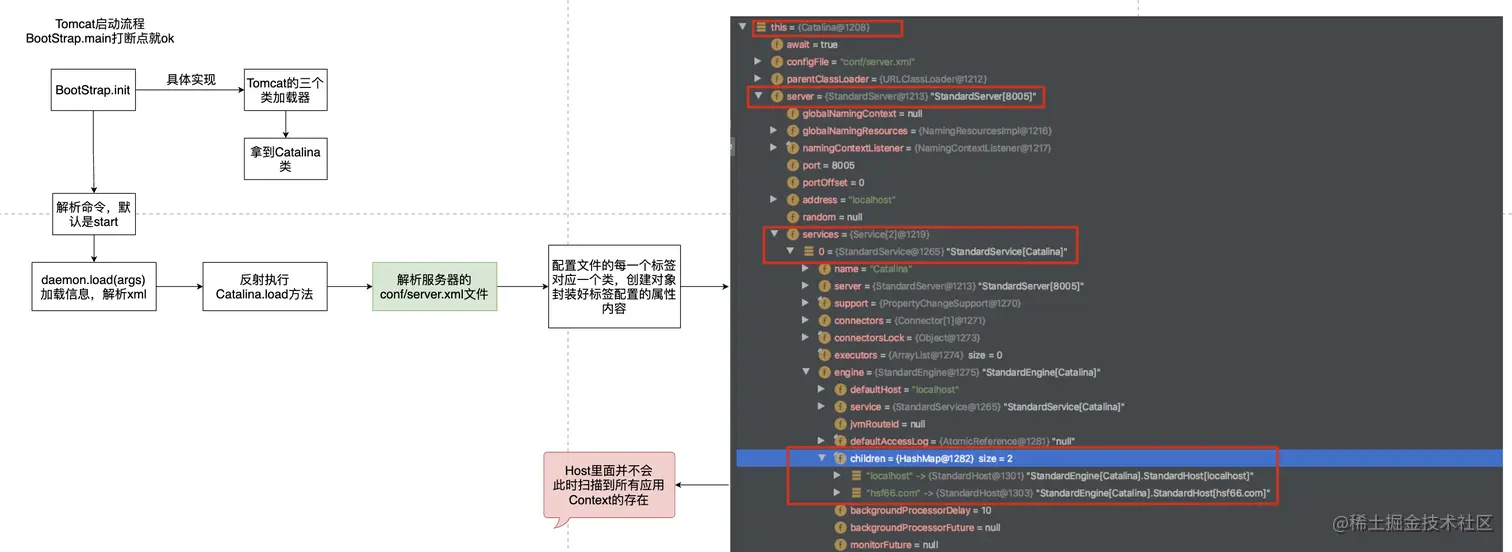

路径：Bootstrap.main -> Bootstrap.load(args) -> Catalina.load()反射调用

// catalina的加载信息
public void load() {

    if (loaded) {
        return;
    }
    loaded = true;

    long t1 = System.nanoTime();

    initDirs();

    // Before digester - it may be needed
    initNaming();

    // Parse main server.xml
    // 解析服务器的server.xml文件 使用Digester 技术进行xml文档对象解析
    parseServerXml(true);
    Server s = getServer();
    if (s == null) {
        return;
    }
    ...
}

接下来看，createStartDigester()方法：

protected Digester createStartDigester() {
    // Initialize the digester
    Digester digester = new Digester();
    digester.setValidating(false);
    digester.setRulesValidation(true);
    Map<Class<?>, List<String>> fakeAttributes = new HashMap<>();
    // Ignore className on all elements
    List<String> objectAttrs = new ArrayList<>();
    objectAttrs.add("className");
    fakeAttributes.put(Object.class, objectAttrs);
    // Ignore attribute added by Eclipse for its internal tracking
    List<String> contextAttrs = new ArrayList<>();
    contextAttrs.add("source");
    fakeAttributes.put(StandardContext.class, contextAttrs);
    // Ignore Connector attribute used internally but set on Server
    List<String> connectorAttrs = new ArrayList<>();
    connectorAttrs.add("portOffset");
    fakeAttributes.put(Connector.class, connectorAttrs);
    digester.setFakeAttributes(fakeAttributes);
    digester.setUseContextClassLoader(true);

    // Configure the actions we will be using
    // 1. 创建Server实例
    digester.addObjectCreate("Server",
                             "org.apache.catalina.core.StandardServer",
                             "className");
    digester.addSetProperties("Server");
    digester.addSetNext("Server",
                        "setServer",
                        "org.apache.catalina.Server");
    // 2.创建全局J2EE企业命名上下文
    digester.addObjectCreate("Server/GlobalNamingResources",
                             "org.apache.catalina.deploy.NamingResourcesImpl");
    digester.addSetProperties("Server/GlobalNamingResources");
    digester.addSetNext("Server/GlobalNamingResources",
                        "setGlobalNamingResources",
                        "org.apache.catalina.deploy.NamingResourcesImpl");
    // 3.为Server添加生命周期监听器
    digester.addRule("Server/Listener",
            new ListenerCreateRule(null, "className"));
    digester.addSetProperties("Server/Listener");
    digester.addSetNext("Server/Listener",
                        "addLifecycleListener",
                        "org.apache.catalina.LifecycleListener");
    // 4.构建Service实例
    digester.addObjectCreate("Server/Service",
                             "org.apache.catalina.core.StandardService",
                             "className");
    digester.addSetProperties("Server/Service");
    digester.addSetNext("Server/Service",
                        "addService",
                        "org.apache.catalina.Service");
    // 5.为Service添加生命周期监听器
    digester.addObjectCreate("Server/Service/Listener",
                             null, // MUST be specified in the element
                             "className");
    digester.addSetProperties("Server/Service/Listener");
    digester.addSetNext("Server/Service/Listener",
                        "addLifecycleListener",
                        "org.apache.catalina.LifecycleListener");

    //Executor
    // 6.为Service添加Executor
    digester.addObjectCreate("Server/Service/Executor",
                     "org.apache.catalina.core.StandardThreadExecutor",
                     "className");
    digester.addSetProperties("Server/Service/Executor");

    digester.addSetNext("Server/Service/Executor",
                        "addExecutor",
                        "org.apache.catalina.Executor");
    // 7.为Service添加Connector
    digester.addRule("Server/Service/Connector",
                     new ConnectorCreateRule());
    digester.addSetProperties("Server/Service/Connector",
            new String[]{"executor", "sslImplementationName", "protocol"});
    digester.addSetNext("Server/Service/Connector",
                        "addConnector",
                        "org.apache.catalina.connector.Connector");

    digester.addRule("Server/Service/Connector", new AddPortOffsetRule());
    // 8.为Connector添加虚拟主机SSL配置
    digester.addObjectCreate("Server/Service/Connector/SSLHostConfig",
                             "org.apache.tomcat.util.net.SSLHostConfig");
    digester.addSetProperties("Server/Service/Connector/SSLHostConfig");
    digester.addSetNext("Server/Service/Connector/SSLHostConfig",
            "addSslHostConfig",
            "org.apache.tomcat.util.net.SSLHostConfig");

    digester.addRule("Server/Service/Connector/SSLHostConfig/Certificate",
                     new CertificateCreateRule());
    digester.addSetProperties("Server/Service/Connector/SSLHostConfig/Certificate", new String[]{"type"});
    digester.addSetNext("Server/Service/Connector/SSLHostConfig/Certificate",
                        "addCertificate",
                        "org.apache.tomcat.util.net.SSLHostConfigCertificate");

    digester.addObjectCreate("Server/Service/Connector/SSLHostConfig/OpenSSLConf",
                             "org.apache.tomcat.util.net.openssl.OpenSSLConf");
    digester.addSetProperties("Server/Service/Connector/SSLHostConfig/OpenSSLConf");
    digester.addSetNext("Server/Service/Connector/SSLHostConfig/OpenSSLConf",
                        "setOpenSslConf",
                        "org.apache.tomcat.util.net.openssl.OpenSSLConf");

    digester.addObjectCreate("Server/Service/Connector/SSLHostConfig/OpenSSLConf/OpenSSLConfCmd",
                             "org.apache.tomcat.util.net.openssl.OpenSSLConfCmd");
    digester.addSetProperties("Server/Service/Connector/SSLHostConfig/OpenSSLConf/OpenSSLConfCmd");
    digester.addSetNext("Server/Service/Connector/SSLHostConfig/OpenSSLConf/OpenSSLConfCmd",
                        "addCmd",
                        "org.apache.tomcat.util.net.openssl.OpenSSLConfCmd");

    // 9.为Connector添加生命周期监听器
    digester.addObjectCreate("Server/Service/Connector/Listener",
                             null, // MUST be specified in the element
                             "className");
    digester.addSetProperties("Server/Service/Connector/Listener");
    digester.addSetNext("Server/Service/Connector/Listener",
                        "addLifecycleListener",
                        "org.apache.catalina.LifecycleListener");
    // 10.为Connector添加升级协议
    digester.addObjectCreate("Server/Service/Connector/UpgradeProtocol",
                              null, // MUST be specified in the element
                              "className");
    digester.addSetProperties("Server/Service/Connector/UpgradeProtocol");
    digester.addSetNext("Server/Service/Connector/UpgradeProtocol",
                        "addUpgradeProtocol",
                        "org.apache.coyote.UpgradeProtocol");

    // Add RuleSets for nested elements
    // 11.添加子元素解析规则
    digester.addRuleSet(new NamingRuleSet("Server/GlobalNamingResources/"));
    digester.addRuleSet(new EngineRuleSet("Server/Service/"));
    digester.addRuleSet(new HostRuleSet("Server/Service/Engine/"));
    digester.addRuleSet(new ContextRuleSet("Server/Service/Engine/Host/"));
    addClusterRuleSet(digester, "Server/Service/Engine/Host/Cluster/");
    digester.addRuleSet(new NamingRuleSet("Server/Service/Engine/Host/Context/"));

    // When the 'engine' is found, set the parentClassLoader.
    digester.addRule("Server/Service/Engine",
                     new SetParentClassLoaderRule(parentClassLoader));
    addClusterRuleSet(digester, "Server/Service/Engine/Cluster/");

    return digester;

}

通过上面解析就可以将conf/Server.xml文件全部解析成对应类和对象，包含父子关系。核心步骤如下：

创建Server实例
- Catalina中Server的默认实现类为org.apache.catalina.core.StandardServer,但是我们可以通过属性className:指定自己的实现类。Digester创建Server实例后，设置Server的相关属性，并将其设置到Catalina对象中（调用setServer)
创建全局J2EE企业命名上下文
- Catalina根据GlobalNamingResources配置创建全局的J2EE企业命名上下文(JNDI),设置属性并将其设置到Server实例当中(setGlobalNamingResources)
为Server添加生命周期监听器
- Server元素支持配置Listener节点，用于为当前的Server实例添加LifecycleListener监听器，具体的监听器类型由className属性指定。Catalina默认配置了5个监听器， |类|描述| |--|--| |AprLifecycleListener|在Server初始化之前加载APR库，并于Server停止之后销段 |VersionLoggerListener|在Server初始化之前打印操作系统、JVM以及服务器的版本信息| |JreMemoryLeakPreventionListener|在Server初始化之前调用，以解决单例对象创建导致的VM内存泄露问题以及锁文件问题| |GlobalResourcesLifecycleListener|在Server)启动时，将NDI资源注册为MBean进行管理| |ThreadLocalLeakPreventionListener|用于在Context停止时重建Executor池中的线程，避免导致内存泄露|
构建Service实例
- 为Server添加Service实例。Catalina默认的Service实现为org.apache.catalina.core,StandardService,同时，我们也可以通过className属性指定自己的实现类。创建完成后，通过addService()方法添加到Server实例中。
为Service添加生命周期监听器
- 具体监听器类由className属性指定。默认情况下，Catalina未指定Service监听器。
为Service添加Executor
- 默认实现为org,apache.catalina,core,StandardThreadExecutor,同样也可以通过className属性指定自己的实现类。通过该配置我们可以知道，Catalina共享Exector的级别为Service.Catalina默认情况下未配置Executor,即不共享。
为Service添加Connector
- 同时设置相关属性。注意设置属性时，将executor和sslImplementationName,属性排除。因为在Connector创建时（即ConnectorCreateRule类中），会判断当前是否指定了executor.属性，如果是，则从Service中查找该名称的executor并设置到Connector中。同样，Connector创建时，也会判断是否添加了sslImplementationName属性，如果是，则将属性值设置到使用的协议中，为其指定一个SSL实现。
为Connector添加虚拟主机SSL配置
为Connector添加生命周期监听器
- 具体监听器类由className,属性指定。默认情况下，Catalina未指定Connector!监听器。
为Connector添加升级协议
- 用于支持HTTP/2,这是8.5.6和9.0版本新增的配置
添加子元素解析规则
- 此部分指定了Servlet容器相关的各级嵌套子节点的解析规则，而且每类嵌套子节点的解析封装为一个RuleSet,包括GlobalNamingResources、Engine、Host、Contextl以及Cluster的解析。接下来，我们将重点解析Engine、Host和Context。

3.1 Engine 解析

代码位于EngineRuleSet.addRuleInstances() 方法，源码如下：

public void addRuleInstances(Digester digester) {

    // 1.创建Engine实例
    digester.addObjectCreate(prefix + "Engine",
                             "org.apache.catalina.core.StandardEngine",
                             "className");
    digester.addSetProperties(prefix + "Engine");
    digester.addRule(prefix + "Engine",
                     new LifecycleListenerRule
                     ("org.apache.catalina.startup.EngineConfig",
                      "engineConfigClass"));
    digester.addSetNext(prefix + "Engine",
                        "setContainer",
                        "org.apache.catalina.Engine");

    //Cluster configuration start
    // 2.为Engine添加集群配置
    digester.addObjectCreate(prefix + "Engine/Cluster",
                             null, // MUST be specified in the element
                             "className");
    digester.addSetProperties(prefix + "Engine/Cluster");
    digester.addSetNext(prefix + "Engine/Cluster",
                        "setCluster",
                        "org.apache.catalina.Cluster");
    //Cluster configuration end

    // 4.为Engine添加生命周期
    digester.addObjectCreate(prefix + "Engine/Listener",
                             null, // MUST be specified in the element
                             "className");
    digester.addSetProperties(prefix + "Engine/Listener");
    digester.addSetNext(prefix + "Engine/Listener",
                        "addLifecycleListener",
                        "org.apache.catalina.LifecycleListener");

    // 5. 为Engine添加安全配置
    digester.addRuleSet(new RealmRuleSet(prefix + "Engine/"));

    digester.addObjectCreate(prefix + "Engine/Valve",
                             null, // MUST be specified in the element
                             "className");
    digester.addSetProperties(prefix + "Engine/Valve");
    digester.addSetNext(prefix + "Engine/Valve",
                        "addValve",
                        "org.apache.catalina.Valve");
}

核心步骤如下：

创建Engine实例
- 创建Engine实例，并将其通过setContainer()方法添加到Service实例，Catalina默认实现为org.apache.catalina..core.StandardEngine。同时，还为Engine添加了一个生命周期监听器EngineConfig。注意，此类是在创建时默认添加的，并非由server.xml配置实现。该监听器用于打印Engine,启动和停止日志。
为Engine添加集群配置
- 具体集群实现类由className属性指定。
为Engine添加生命周期
- 与EngineConfig不同，此部分监听器由server.xml配置。默认情况下，Catalina未指定Engine监听器。
为Engine添加安全配置
- 添加安全配置，以及拦截器Value，具体拦截器类由classname属性指定。

3.2 Host解析

HostRuleSet.addRuleInstances() 方法，源码如下：

public void addRuleInstances(Digester digester) {

    // 1.创建Host实例
    digester.addObjectCreate(prefix + "Host",
                             "org.apache.catalina.core.StandardHost",
                             "className");
    digester.addSetProperties(prefix + "Host");
    digester.addRule(prefix + "Host",
                     new CopyParentClassLoaderRule());
    digester.addRule(prefix + "Host",
                     new LifecycleListenerRule
                     ("org.apache.catalina.startup.HostConfig",
                      "hostConfigClass"));
    digester.addSetNext(prefix + "Host",
                        "addChild",
                        "org.apache.catalina.Container");

    digester.addCallMethod(prefix + "Host/Alias",
                           "addAlias", 0);

    //Cluster configuration start
    // 2.为Host添加集群
    digester.addObjectCreate(prefix + "Host/Cluster",
                             null, // MUST be specified in the element
                             "className");
    digester.addSetProperties(prefix + "Host/Cluster");
    digester.addSetNext(prefix + "Host/Cluster",
                        "setCluster",
                        "org.apache.catalina.Cluster");
    //Cluster configuration end

    // 3.为Host 添加生命周期管理
    digester.addObjectCreate(prefix + "Host/Listener",
                             null, // MUST be specified in the element
                             "className");
    digester.addSetProperties(prefix + "Host/Listener");
    digester.addSetNext(prefix + "Host/Listener",
                        "addLifecycleListener",
                        "org.apache.catalina.LifecycleListener");

    // 4.为Host添加安全配置
    digester.addRuleSet(new RealmRuleSet(prefix + "Host/"));

    digester.addObjectCreate(prefix + "Host/Valve",
                             null, // MUST be specified in the element
                             "className");
    digester.addSetProperties(prefix + "Host/Valve");
    digester.addSetNext(prefix + "Host/Valve",
                        "addValve",
                        "org.apache.catalina.Valve");
}

核心步骤如下：

创建Host实例
- 创建Host实例，并将其通过addChild()方法添加到Engine上，Catalina默认实现为org.apache,catalina.core,StandardHost。同时，还为Host添加了一个生命周期监听器HostConfig,同样，该监听器由Catalina默认添加，而不是由server.xml配置。该监听器在Web应用部署过程中做了大量工作，后续我们会进一步讲解。此外，通过Alis,Host还支持配置别名。
为Host添加集群
- 由此可知，集群配置既可以在Engine级别，也可以在Host级别。
为Host 添加生命周期管理
- 与HostConfig不同，此部分监听器由server.xml配置。默认情况下，Catalina未指定Host监听器。
为Host添加安全配置
- 为Host添加安全配置（具体见RealmRuleSet,.详情请参见第9章)以及拦截器Valve,具体的拦截器类由className属性指定。Catalina为Host默认添加的拦截器为AccessLog Valve,即用于记录访问日志。

3.3 Context解析

Catalinal的Context配置并非来源一处，此处仅指server.xml中的配置。在多数情况下，我们并不需要在server.xml中配置Context,而是由HostConfig自动扫描部署目录，以context.xml文件为基础进行解析创建，具体过程我们随后会详细讲解。当然，如果我们通过IDE(如Eclipse)启动Tomcat 并部署Web应用，其Context配置将会被动态更新到server.xml中。

ContextRuleSet..addRuleInstances() 方法，源码如下：

public void addRuleInstances(Digester digester) {

    // 1.Context实例化
    if (create) {
        digester.addObjectCreate(prefix + "Context",
                "org.apache.catalina.core.StandardContext", "className");
        digester.addSetProperties(prefix + "Context");
    } else {
        digester.addSetProperties(prefix + "Context", new String[]{"path", "docBase"});
    }

    if (create) {
        digester.addRule(prefix + "Context",
                         new LifecycleListenerRule
                             ("org.apache.catalina.startup.ContextConfig",
                              "configClass"));
        digester.addSetNext(prefix + "Context",
                            "addChild",
                            "org.apache.catalina.Container");
    }

    // 2.为Context添加生命周期监听器
    digester.addObjectCreate(prefix + "Context/Listener",
                             null, // MUST be specified in the element
                             "className");
    digester.addSetProperties(prefix + "Context/Listener");
    digester.addSetNext(prefix + "Context/Listener",
                        "addLifecycleListener",
                        "org.apache.catalina.LifecycleListener");

    // 3.为Context 指定类加载器
    digester.addObjectCreate(prefix + "Context/Loader",
                        "org.apache.catalina.loader.WebappLoader",
                        "className");
    digester.addSetProperties(prefix + "Context/Loader");
    digester.addSetNext(prefix + "Context/Loader",
                        "setLoader",
                        "org.apache.catalina.Loader");

    // 4.为Context添加会话管理器
    digester.addObjectCreate(prefix + "Context/Manager",
                             "org.apache.catalina.session.StandardManager",
                             "className");
    digester.addSetProperties(prefix + "Context/Manager");
    digester.addSetNext(prefix + "Context/Manager",
                        "setManager",
                        "org.apache.catalina.Manager");

    digester.addObjectCreate(prefix + "Context/Manager/Store",
                             null, // MUST be specified in the element
                             "className");
    digester.addSetProperties(prefix + "Context/Manager/Store");
    digester.addSetNext(prefix + "Context/Manager/Store",
                        "setStore",
                        "org.apache.catalina.Store");

    digester.addObjectCreate(prefix + "Context/Manager/SessionIdGenerator",
                             "org.apache.catalina.util.StandardSessionIdGenerator",
                             "className");
    digester.addSetProperties(prefix + "Context/Manager/SessionIdGenerator");
    digester.addSetNext(prefix + "Context/Manager/SessionIdGenerator",
                        "setSessionIdGenerator",
                        "org.apache.catalina.SessionIdGenerator");

    // 5.为Context添加初始化参数
    digester.addObjectCreate(prefix + "Context/Parameter",
                             "org.apache.tomcat.util.descriptor.web.ApplicationParameter");
    digester.addSetProperties(prefix + "Context/Parameter");
    digester.addSetNext(prefix + "Context/Parameter",
                        "addApplicationParameter",
                        "org.apache.tomcat.util.descriptor.web.ApplicationParameter");

    // 6.为Context添加安全配置以及Web资源配置
    digester.addRuleSet(new RealmRuleSet(prefix + "Context/"));

    digester.addObjectCreate(prefix + "Context/Resources",
                             "org.apache.catalina.webresources.StandardRoot",
                             "className");
    digester.addSetProperties(prefix + "Context/Resources");
    digester.addSetNext(prefix + "Context/Resources",
                        "setResources",
                        "org.apache.catalina.WebResourceRoot");

    digester.addObjectCreate(prefix + "Context/Resources/CacheStrategy",
                             null, // MUST be specified in the element
                             "className");
    digester.addSetProperties(prefix + "Context/Resources/CacheStrategy");
    digester.addSetNext(prefix + "Context/Resources/CacheStrategy",
                        "setCacheStrategy",
                        "org.apache.catalina.WebResourceRoot$CacheStrategy");

    digester.addObjectCreate(prefix + "Context/Resources/PreResources",
                             null, // MUST be specified in the element
                             "className");
    digester.addSetProperties(prefix + "Context/Resources/PreResources");
    digester.addSetNext(prefix + "Context/Resources/PreResources",
                        "addPreResources",
                        "org.apache.catalina.WebResourceSet");

    digester.addObjectCreate(prefix + "Context/Resources/JarResources",
                             null, // MUST be specified in the element
                             "className");
    digester.addSetProperties(prefix + "Context/Resources/JarResources");
    digester.addSetNext(prefix + "Context/Resources/JarResources",
                        "addJarResources",
                        "org.apache.catalina.WebResourceSet");

    digester.addObjectCreate(prefix + "Context/Resources/PostResources",
                             null, // MUST be specified in the element
                             "className");
    digester.addSetProperties(prefix + "Context/Resources/PostResources");
    digester.addSetNext(prefix + "Context/Resources/PostResources",
                        "addPostResources",
                        "org.apache.catalina.WebResourceSet");

    // 7.为Context添加资源链接
    digester.addObjectCreate(prefix + "Context/ResourceLink",
            "org.apache.tomcat.util.descriptor.web.ContextResourceLink");
    digester.addSetProperties(prefix + "Context/ResourceLink");
    digester.addRule(prefix + "Context/ResourceLink",
            new SetNextNamingRule("addResourceLink",
                    "org.apache.tomcat.util.descriptor.web.ContextResourceLink"));

    // 8.为Context 添加Value
    digester.addObjectCreate(prefix + "Context/Valve",
                             null, // MUST be specified in the element
                             "className");
    digester.addSetProperties(prefix + "Context/Valve");
    digester.addSetNext(prefix + "Context/Valve",
                        "addValve",
                        "org.apache.catalina.Valve");

    // 9.为Context 添加守护资源配置
    digester.addCallMethod(prefix + "Context/WatchedResource",
                           "addWatchedResource", 0);

    digester.addCallMethod(prefix + "Context/WrapperLifecycle",
                           "addWrapperLifecycle", 0);

    digester.addCallMethod(prefix + "Context/WrapperListener",
                           "addWrapperListener", 0);

    digester.addObjectCreate(prefix + "Context/JarScanner",
                             "org.apache.tomcat.util.scan.StandardJarScanner",
                             "className");
    digester.addSetProperties(prefix + "Context/JarScanner");
    digester.addSetNext(prefix + "Context/JarScanner",
                        "setJarScanner",
                        "org.apache.tomcat.JarScanner");

    digester.addObjectCreate(prefix + "Context/JarScanner/JarScanFilter",
                             "org.apache.tomcat.util.scan.StandardJarScanFilter",
                             "className");
    digester.addSetProperties(prefix + "Context/JarScanner/JarScanFilter");
    digester.addSetNext(prefix + "Context/JarScanner/JarScanFilter",
                        "setJarScanFilter",
                        "org.apache.tomcat.JarScanFilter");

    // 10.为Context添加Cookie处理器
    digester.addObjectCreate(prefix + "Context/CookieProcessor",
                             "org.apache.tomcat.util.http.Rfc6265CookieProcessor",
                             "className");
    digester.addSetProperties(prefix + "Context/CookieProcessor");
    digester.addSetNext(prefix + "Context/CookieProcessor",
                        "setCookieProcessor",
                        "org.apache.tomcat.util.http.CookieProcessor");
}

核心步骤如下：

Context实例化
- Context的解析会根据create属性的不同而有所区别，这主要是由于Context来源于多处。通过server.xml配置Contexth时，create为true,因此需要创建Context实例；而通过HlostConfig自动创建Contexth时，create为false,此时仅需要解析子节点即可。Catalina提供的Context实现类为org.apache.catalina.core,StandardContext。Catalina在创建Context实例的同时，还添加了一个生命周期监听器ContextConfig,用于详细配置Context,如解析web.xml等，相关的内容我们随后会详细讲解。
为Context添加生命周期监听器
为Context 指定类加载器
- 默认为org.apache.catalina.loader.WebappLoader,可以通过className)属性指定自己的实现类。
为Context添加会话管理器
- 默认实现为org,apache,catalina.session.StandardManager,同时为管理器指定会话存储方式和会话标识生成器。Context提供了多种会话管理方式。
为Context添加初始化参数
- 通过该配置，为Context添加初始化参数。我们可以在context.xml文件中添加初始化参数，以实现在所有Web应用中的复用，而不必每个Web应用重复配置。当然，只有在Web应用确实允许与Tomcat紧耦合的情况下，我们才推荐使用该方式进行配置，否则会导致Web应用适应性非常差。
为Context添加安全配置以及Web资源配置
- Tomcat8新增加了PreResources、JarResources、PostResources这3种资源的配置。这3类资源的用处在讲解Web应用加载时会详细说明。
为Context添加资源链接
- 为Context添加资源链接ContextResourceLink,用于J2EE命名服务。
为Context 添加Value
- 为Context添加拦截器Valve,具体的拦截器类由className属性指定。
为Context 添加守护资源配置
- WatchedResource标签用于为Context添加监视资源，当这些资源发生变更时，Web应用将会被重新加载，默认为WEB-INF/web.xml(具体见conf/context.xml)。
- WrapperLifecycle标签用于为Context添加一个生命周期监听器类，此类的实例并非添加到Context上，而是添加到Context包含的Wrapper上。
- WrapperListener标签用于为Context添加一个容器监听器类(ContainerListener),此类的实例同样添加到Wrapper上。
- JarScanner标签用于为Context添加一个Jar扫描器，Catalina的默认实现为org,apache.tomcat.util.scan.Standard].arScanner。JarScanner扫描Web应用和类加载器层级的Jar包，主要用于TLD扫描和web-fragment.xml扫描。通过JarScanFilter标签，我们还可以为JarScanner指定一个过滤器，只有符合条件的.Jar包才会被处理，默认为org.apache.tomcat.util.scan.Standard们arScanFilter.
为Context添加Cookie处理器
- 8.5.6之前的版本默认实现为LegacyCookieProcessor,之后改为Rfc6265 CookieProcessor。

至此，我们已经完成了Servert创建过程的分析。

4. Tomcat解析流程图

各个阶段的代码注释详见tomcat-9.0.60-src源码解析，这里不再说明，请大家自行debug观察server.xml的解析过程。

参考文章

tomcat-9.0.60-src源码解析
Tomcat架构解析
Digester（二）Digester使用和原理

Tomcat的Catalina篇1-Catalina介绍和Digester解析Server对象

1. Catalina介绍

2. Digester解析

2.1 Digester解决了SAX哪些问题

2.1.1 SAX缺陷

2.2 Digester设计

2.3 对象栈

2.4 xml匹配模式

2.5 处理规则

2.5.1 给指定标签设置规则

2.5.2 为单个标签添加规则组（多个标签规则）

2.5.3 内置的规则接口

2.6 Digester常用API

2.7 示例程序

3. 采用Digester解析Server对象

3.1 Engine 解析

3.2 Host解析

3.3 Context解析

4. Tomcat解析流程图

参考文章
