一 背景

既然有了RNN，为何又需要LSTM呢？

循环神经网络RNN的网络结构使得它可以使用历史信息来帮助当前的决策。例如使用之前出现的单词来加强对当前文字的理解。可以解决传统神经网络模型不能充分利用上下文的信息增益的问题，但是同时，这也带来了更大的技术挑战 -- 长期依赖问题（long-term dependencies）。

• 在某些场景中，模型需要短期内的信息来进行增强，比如模型尝试去预测短语“天空非常蓝”，并不需要记忆这个短语之前更长的上下文，因为相关的信息与待预测的词的空间非常接近。

• 在某些场景中，模型需要长期的信息来进行增强，比如当模型尝试去预测“xxx市建设了大量的化工厂，水污染非常严重，已经严重的影响了当地的生态环境，同时空气污染十分严重 ....... 天空都是灰色的”的最后一个单词灰色的时候，仅仅依赖短期的信息无法进行准确的预测，模型需要记忆更长的信息上下文来进行判断。

在这种长期上下文依赖的情况下，RNN的网路结构会丧失学习到如此长距离信息的能力。

那么如何解决呢？

解决方法我们可以联想我们的记忆能力，其实我们的记忆是有选择的，有些重要的事情印象特别深刻，有些非重要的事情就已经模糊，这样才可以在有限的脑力的情况下记忆尽量重要的事情，总结下来就是记忆+忘记，只有忘记才能记忆。

将这个思想运用到模型里面，就引出了本章要讲述的内容LSTM（long short term memory，LSTM）。

二 LSTM

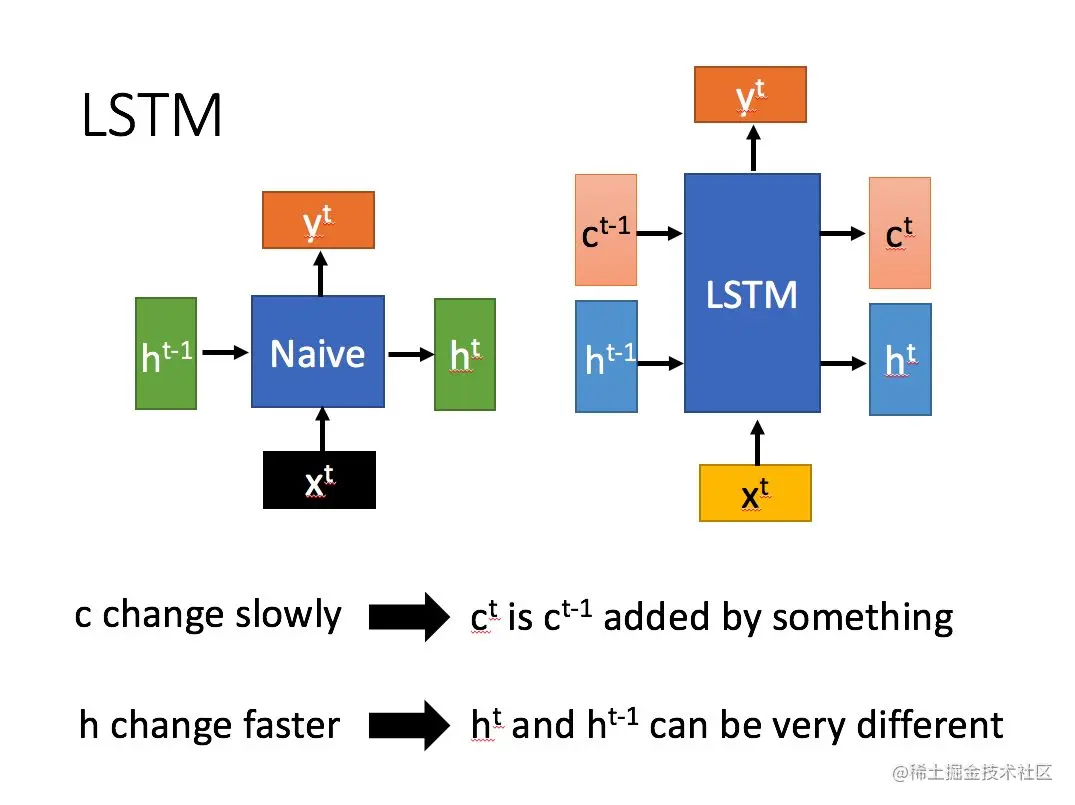

长短时记忆网络(Long Short Term Memory Network）LSTM，是一种改进之后的循环神经网络，通过门控机制有选择的记忆重要的内容，可以解决RNN无法处理长距离的依赖的问题，目前比较流行。LSTM结构（图右）和普通RNN的主要输入输出区别如下所示。

相比RNN只有一个传输状态$h_t$，LSTM有两个传输状态:

• 一个状态是$c_t$（cell state）
• 一个状态是$h_t$（hidden state）。

其中对于传输状态的$c_t$改变很慢，而$h_t$则在不同时刻下往往会有很大的区别。

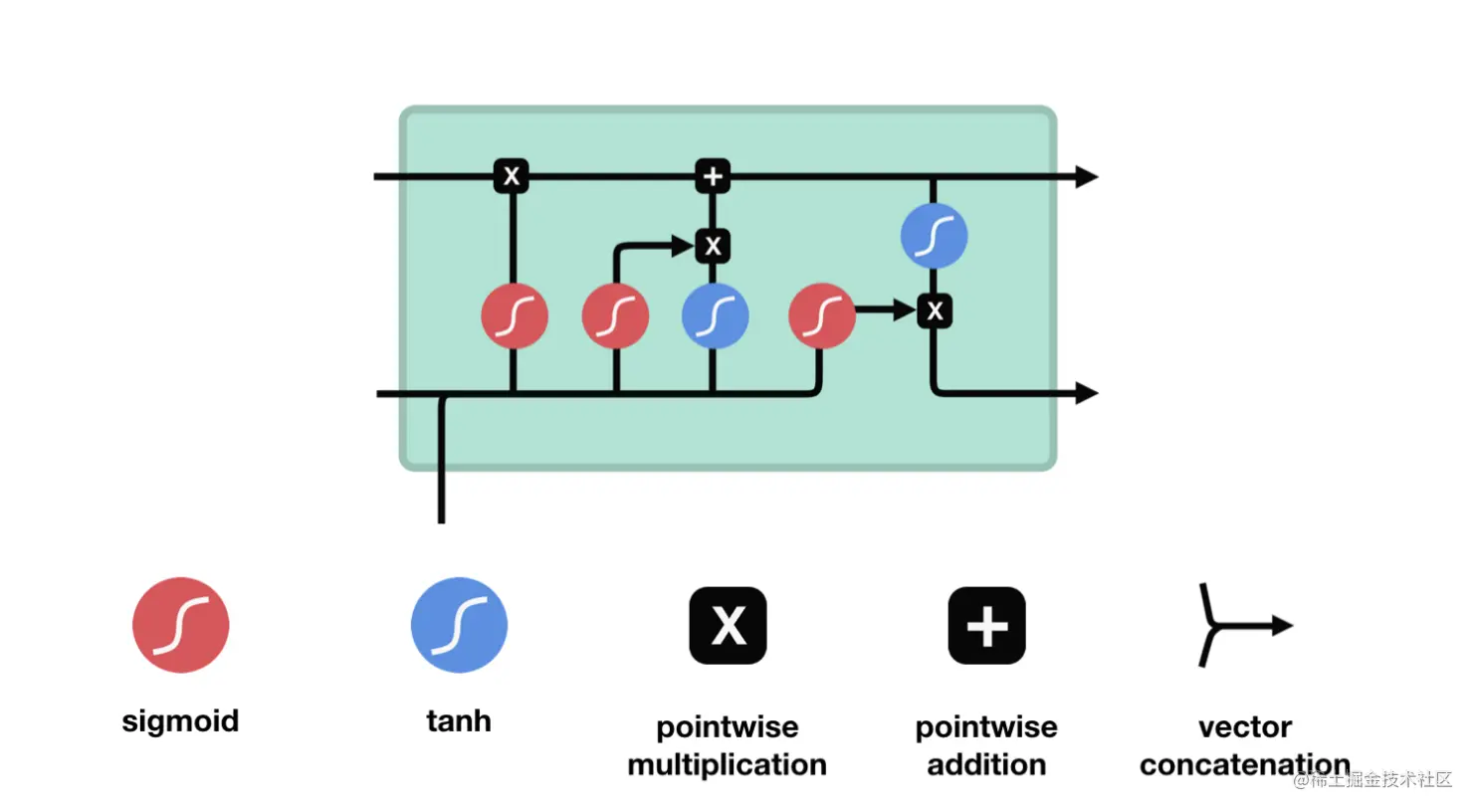

LSTM是有三个gate，当外界某个neural的output想要被写到memory cell里面的时候，必须通过一个input Gate，那这个input Gate要被打开的时候，你才能把值写到memory cell里面去，如果把这个关起来的话，就没有办法把值写进去。至于input Gate是打开还是关起来，这个是neural network自己学的(它可以自己学说，它什么时候要把input Gate打开，什么时候要把input Gate关起来)。那么输出的地方也有一个output Gate，这个output Gate会决定说，外界其他的neural可不可以从这个memory里面把值读出来(把output Gate关闭的时候是没有办法把值读出来，output Gate打开的时候，才可以把值读出来)。那跟input Gate一样，output Gate什么时候打开什么时候关闭，network是自己学到的。那第三个gate叫做forget Gate，forget Gate决定说：什么时候memory cell要把过去记得的东西忘掉。这个forget Gate什么时候会把存在memory的值忘掉，什么时候会把存在memory里面的值继续保留下来)，这也是network自己学到的。

同时相对于RNN的neuron，LSTM的neuron要做的事情其实就是将原来简单的neuron换成LSTM。$input[h_t, x_t ]$会乘以不同的weight当做LSTM不同的输入(假设我们这个hidden layer只有两个neuron，但实际上是有很多的neuron)。

• $input[h_t, x_t ]$乘以不同的weight当做forget gate。
• $input[h_t, x_t ]$乘以不同的weight操控input gate。
• $input[h_t, x_t ]$乘以不同的weight会去操控output gate。
• $input[h_t, x_t ]$乘以不同的weight当做底下的input。

第二个LSTM也是一样的。所以LSTM是有四个input（一个是想要被存在memory cell的值(但它不一定存的进去)还有操控input Gate的讯号，操控output Gate的讯号，操控forget Gate的讯号，有着四个input）跟一个output，所以LSTM需要的参数量(假设你现在用的neural的数目跟LSTM是一样的)是一般neural network的四倍。这个跟Recurrent Neural Network 的关系是什么，这个看起来好像不一样，所以我们要画另外一张图来表示。

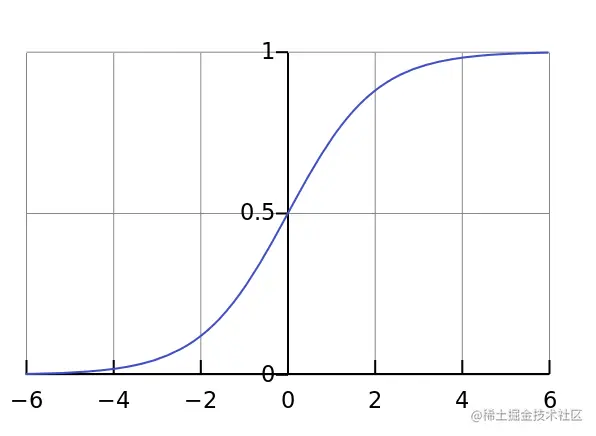

2.1 Sigmoid函数

Sigmoid函数是深度学习神经网络常用的激活函数，他的特点值在0和1之间。用于LSTM的门槛，那么离0越近表示忘记，离1越近表示保留。

2.2 Forget Gate

遗忘门主要是对上一个时刻传进来的输入进行选择性忘记。简单来说就是会 “忘记不重要的，记住重要的”，是针对长期依赖的不重要的信息的遗忘。

算法流程：

1. 时刻t的输入$X_t$与上一个时刻$t-1$的隐藏层状态$h_{t-1}$进行向量拼接。
2. 拼接后的向量经过$Sigmod$函数（门控），进行忘记门控的计算。
3. 该门控后续会和上个时刻的状态$C_{t-1}$进行权重控制（矩阵星乘），决定哪些信息信息需要忘记，哪些信息需要保留。

2.3 Input Gate

输入门主要是将这个时刻的输入有选择性地进行记忆。通过输入门控，对于当前时刻的输入信息进行控制，更多的记录下重要的信息，对于不重要的信息则少记一些。

算法流程：

1. 时刻t的输入$x_t$与上一个时刻$t-1$的隐藏层状态$h_{t-1}$进行向量拼接。
2. 拼接后的向量分别进入两个全连接网络
   1. 门控网络：单层全连接，通过激活函数$Sigmoid$计算门控值得到$i_t$。
   2. 输入网络：单层全连接，通过激活函数$tanh$计算得到值candidate。
3. 经过$Sigmod$函数（门控），进行忘记门控的计算。
4. 该门控会和当前时刻的状态$Condidate$进行权重控制（矩阵星乘），首先，我们将之前的隐藏状态$h_{t-1}$和输入$x_t$，经过全连接网络使用激活函数sigmoid。它通过将值转换为0到1之间来决定哪些值将被更新。0表示不重要，1表示重要。同时还将之前的隐藏状态$h_{t-1}$和输入$x_t$，经过全连接网络传使用激活函数tanh，以压缩-1和1之间的值，以帮助调节网络。然后将tanh输出和sigmoid输出相乘。sigmoid输出将决定哪些信息是重要的，而不是tanh输出。生成向量 $i_t * c_i$，如下图

2.4 Cell State

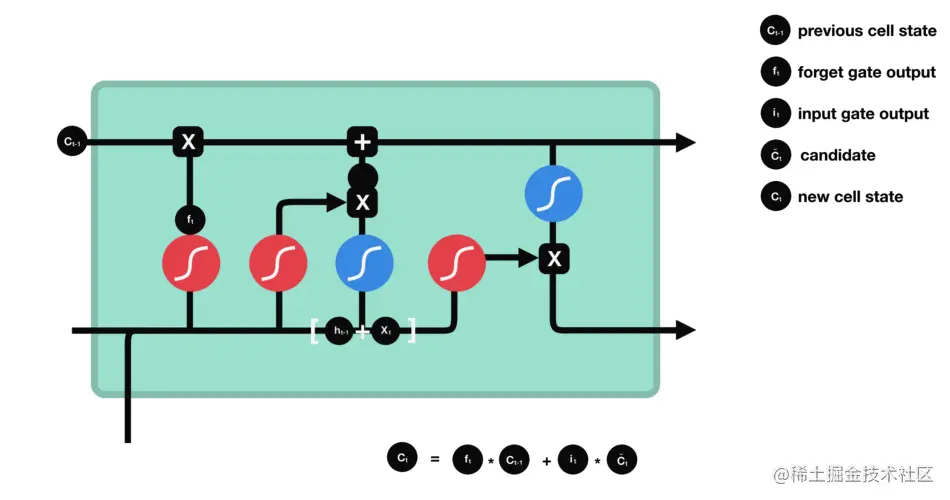

下面我们看下当前时刻的$c_t$是如何计算的，状态$c_t$作为LSTM循环体中传输的状态之一，它的状态的改变对于整个LSTM的中长期记忆与遗忘起到关键的作用。

算法流程：

1. 首先，时刻t的遗忘门值$f_t$与上一个时刻$t-1$的状态$c_{t-1}$进行向量星乘，生成$f_t * c_{t-1}$。
2. 然后，将上面输入门计算的结果 $i_t * c_t$与上一步生成的结果$f_t * c_{t-1}$进行矩阵加法。
3. 最后，更新当前时刻t的状态$c_t = i_t * c_t + f_t * c_{t-1}$，同时作为下一个时刻的状态输入。

2.5 Output Gate

最后介绍输出门，输出门有两个作用，一个是LSTM循环体的输出（也可以理解为RNN循环体的y值），另外一个就是下一个时刻的输入（同状态$c_t$一样，$h_t$，$c_t和h_t$作为LSTM循环体的双输入）。下面我们看下当前时刻的$o_t$是如何计算的，输出门$o_t$作为LSTM循环体中传输的状态之一，它的状态的改变对于整个LSTM的中短期记忆与遗忘起到关键的作用。

算法流程：

1. 时刻t的输入$x_t$与上一个时刻$t-1$的隐藏层状态$h_{t-1}$进行向量拼接。

2. 拼接后的向量分别进入单层全连接，通过激活函数$Sigmoid$计算门控值得到$o_t$。

3. 当前时刻的状态$c_t$通过tanh函数后与当前的门控$o_t$进行矩阵乘法，生成最后的输出值$h_t$

2.6 多层LSTM

在实践中经常会使用多层LSTM，所以这里也简单介绍下，主要看下面的图就好。

三 伪码

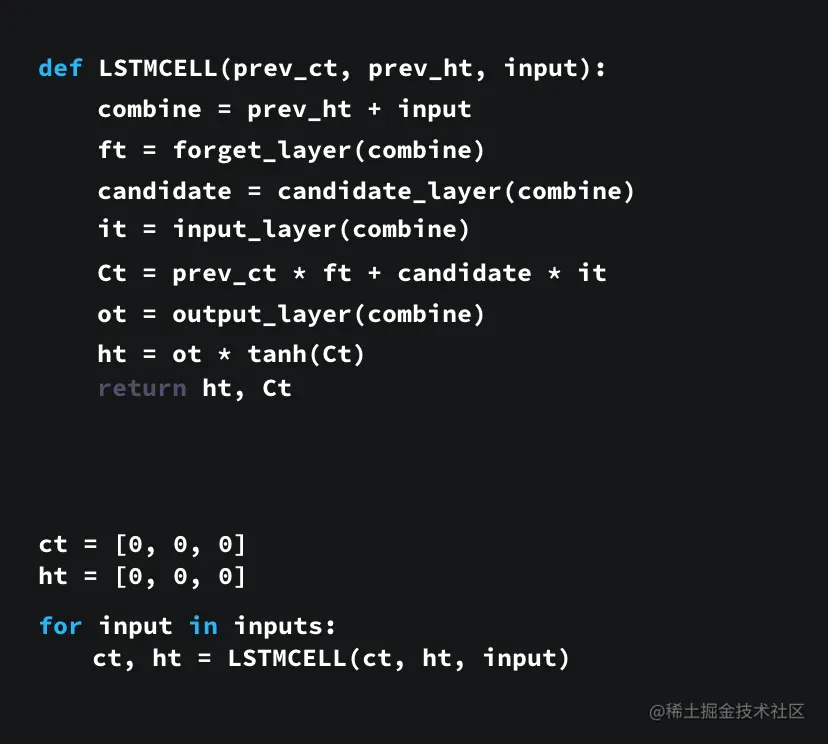

通过上面的讲解与分析，相信大家对LSTM应该已经有了全面的理解，下面附上代码，大家可以通过代码再进行下加深理解。

四 参考链接

• towardsdatascience.com/illustrated…
• www.wildml.com/2015/10/rec…
• colah.github.io/posts/2015-…
• www.youtube.com/watch?v=WCU…
