虚拟dom是什么？

众所周知，vue中很重要的一个部分就是虚拟dom，那么它到底是什么？并且承担着什么样的角色呢？官方文档中是这样定义的:

虚拟dom是用一个原生的 JS 对象去描述一个 DOM 节点，不需要包含操作 DOM 的方法，所以它比创建一个 DOM 的代价要小很多。

对比一下真实dom和虚拟dom

真实dom

<div>
	<p>我是p元素</p>
  <div>
        我是div元素
  </div>
</div>

虚拟dom

const Vnode = {
    sel: 'div', //选择器
    data: {}, //属性
    // 子节点，与文本节点中的文本内容text互斥
    children: [
     	{
            sel: 'p',
            text: '我是p元素',
            data: {}
        },
        {
            sel: 'div',
            text: '我是div元素',
            data: {}
        }
    ]
}

为什么要虚拟dom？

vue是数据驱动视图的，数据发生变化视图就要随之更新，在更新视图的时候难免要操作DOM，而操作真实DOM又是非常耗费性能的。最直观的解决思路就是不要盲目的去更新视图，而是通过对比数据变化前后的状态，计算出视图中哪些地方需要更新，只更新需要更新的地方。

虚拟dom的应用

能够维护视图和状态的关系；
复杂视图情况下提升渲染性能：注意是复杂，首次渲染时会额外地创建虚拟dom；
能够跨平台使用，如浏览器中服务端渲染和小程序等等

虚拟dom的实现

vue2.0使用snabbdom来实现，源码link

那么接下来就来仔细分析一下snabbdom是如何实现虚拟dom映射到真实的 DOM，核心就是patch过程。

源码核心步骤

init() 设置模块，最后返回patch
h() 创建vnode
patch中比较新旧节点
把变化的内容更新到真实dom树中

init

function init (modules: Array<Partial<Module>>, domApi?: DOMAPI){
  ...
}

第一个参数是一个数组，传入是将来会使用到的模块，如attributesModule，eventListenersModule等
第二个参数domapi，用来把vnode对象转化为其他平台下的元素，若不传，默认操作浏览器dom，这里分析不传该参数的情况

h函数

创建vnode对象
处理重载（处理参数），最后返回vnode
可以传递钩子函数

export function h (sel: string): VNode
export function h (sel: string, data: VNodeData | null): VNode
export function h (sel: string, children: VNodeChildren): VNode
export function h (sel: string, data: VNodeData | null, children: VNodeChildren): VNode
export function h (sel: any, b?: any, c?: any): VNode {
  // 处理参数，实现重载
  ...
  // 返回vnode
  return vnode(sel, data, children, text, undefined)
};

vnode

它是用key唯一标识的vnode对象，有六个属性：

export interface VNode {
  // 选择器
  sel: string | undefined
  // data中可以传递vnode钩子函数和真实dom的属性
  data: VNodeData | undefined
  // 与text互斥，子节点
  children: Array<VNode | string> | undefined
  // 存储vnode转换真实dom的元素
  elm: Node | undefined
  // 文本节点中的文本内容
  text: string | undefined
  // 唯一标识vnode
  key: Key | undefined
}

patch

第一个参数：真实dom，将来会通过emptyNodeAt()转换成vnode

  function emptyNodeAt (elm: Element) {
    const id = elm.id ? '#' + elm.id : ''
    const c = elm.className ? '.' + elm.className.split(' ').join('.') : ''
    // 返回vnode
    return vnode(api.tagName(elm).toLowerCase() + id + c, {}, [], undefined, elm)
  }

第二个参数：新的vnode
返回值：新的vnode，会作为下一次比较的旧vnode
patch步骤

patch时判断是否为sameVnode（判断key与sel分别一致）
- 若相等，进入patchVnode
- 若不相等，将vnode生成真实节点，插入到旧节点原来的位置上

  // 首次渲染时，patch的第一个参数传递的是element：真实dom
  return function patch (oldVnode: VNode | Element, vnode: VNode): VNode {
    let i: number, elm: Node, parent: Node
    // 新插入节点的队列，为了触发这些节点上的钩子函数
    const insertedVnodeQueue: VNodeQueue = []
    for (i = 0; i < cbs.pre.length; ++i) cbs.pre[i]()

    if (!isVnode(oldVnode)) {
      // 传递的是第一个参数：dom对象，转化成vnode
      oldVnode = emptyNodeAt(oldVnode)
    }
    // 查找两个节点间的差异，并更新差异
    if (sameVnode(oldVnode, vnode)) {
      // 若相等，继续patchVnode
      patchVnode(oldVnode, vnode, insertedVnodeQueue)
    } else {
      // 创建新的vnode的dom元素，新创建的插入到dom树中，并删除旧的元素
      elm = oldVnode.elm!
      // 找到elm的父元素
      parent = api.parentNode(elm) as Node
      // 创建vnode对应的dom元素
      createElm(vnode, insertedVnodeQueue)

      if (parent !== null) {
        // 指定一参考的位置，父元素的兄弟节点
        api.insertBefore(parent, vnode.elm!, api.nextSibling(elm))
        // 删除旧节点
        removeVnodes(parent, [oldVnode], 0, 0)
      }
    }
    // 具有insert钩子函数的新的vnode节点，钩子函数是用户传递的，dom元素插入后执行
    for (i = 0; i < insertedVnodeQueue.length; ++i) {
      insertedVnodeQueue[i].data!.hook!.insert!(insertedVnodeQueue[i])
    }
    for (i = 0; i < cbs.post.length; ++i) cbs.post[i]()
    // 最后返回vnode
    return vnode
  }

patchVnode

patchVnode是如何比较两个节点的呢？

  function patchVnode (oldVnode: VNode, vnode: VNode, insertedVnodeQueue: VNodeQueue) {
    // 触发prepatch和update钩子函数
    const hook = vnode.data?.hook
    hook?.prepatch?.(oldVnode, vnode)
    const elm = vnode.elm = oldVnode.elm!
    const oldCh = oldVnode.children as VNode[]
    const ch = vnode.children as VNode[]
    if (oldVnode === vnode) return
    if (vnode.data !== undefined) {
      // 用户修改的可以覆盖模块的
      for (let i = 0; i < cbs.update.length; ++i) cbs.update[i](oldVnode, vnode)
      vnode.data.hook?.update?.(oldVnode, vnode)
    }
    // 新节点text属性未定义
    if (isUndef(vnode.text)) {
      //新旧节点都有children
      if (isDef(oldCh) && isDef(ch)) {
        // 新旧节点的children不相等
        if (oldCh !== ch) updateChildren(elm, oldCh, ch, insertedVnodeQueue)
      } else if (isDef(ch)) {
        // 只有新节点有children
        // 清空文本节点的textContent，同时添加新节点
        if (isDef(oldVnode.text)) api.setTextContent(elm, '')
        addVnodes(elm, null, ch, 0, ch.length - 1, insertedVnodeQueue)
      } else if (isDef(oldCh)) {
        // 只有老节点有children，新节点既没有children也没有text，移除所有的老节点
        removeVnodes(elm, oldCh, 0, oldCh.length - 1)
      } else if (isDef(oldVnode.text)) {
        // 只有老节点有text，新节点既没有children也没有text，清空文本节点的textContent
        api.setTextContent(elm, '')
      }
    } else if (oldVnode.text !== vnode.text) {
      // 新节点有text属性，且不等于旧节点的text属性
      // 只有旧节点有children属性
      if (isDef(oldCh)) {
        // 删除旧节点的子节点
        removeVnodes(elm, oldCh, 0, oldCh.length - 1)
      }
      // dom元素未重新创建，重用原来的，仅仅是更新了文本的内容，
      // 设置为新节点的textContent内容
      api.setTextContent(elm, vnode.text!)
    }
    // 触发postpatch，可以从dom获取到最新的数据
    hook?.postpatch?.(oldVnode, vnode)
  }

updatechildren

在进入updateChildren之前，先了解一下diff算法。

diff算法

它有不同的实现形式，在传统的diff算法中会去对比每一个节点，如跨级别操作节点，如父节点移动到子节点的位置，而snabbdom根据dom的特点对传统的diff算法做了优化：只比较同级别的节点，降低了比较次数。

snbbdom中的diff过程

设置四个索引值

旧开始oldstart
旧结束oldend
新开始newstart
新结束newend

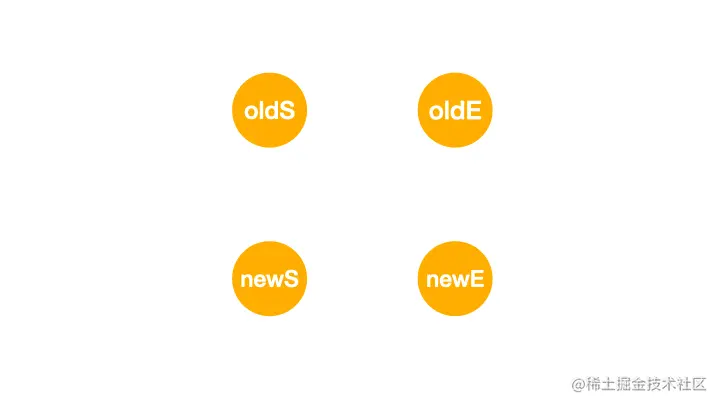

🤔：连线表示四种比较，每次依次比较这四种情况

进行四种比较

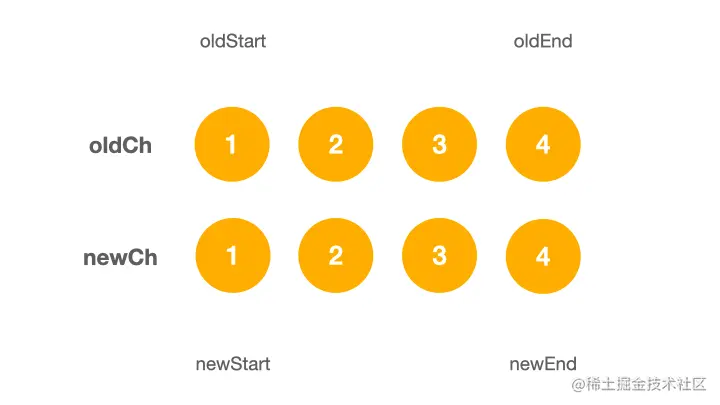

比较oldstart和newstart是否为samevnode，若是
- 调用patchVnode对比和更新节点
- oldstart++，newstart++

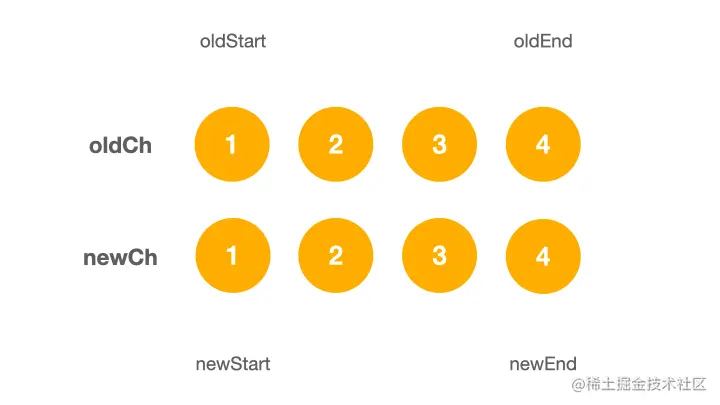

oldstart和newstart不是samevnode，开始比较oldend和newend是否为samevnode，若是
- 调用patchvnode对比和更新节点
- oldend--，newend--

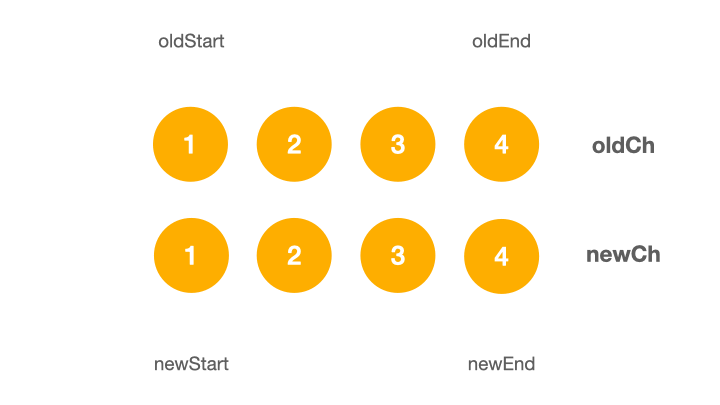

oldend和newend不是samevnode，开始比较oldstart和newend是否为samevnode，若是
- 调用patchvnode对比和更新节点
- 把旧开始对应的dom元素移动到旧节点list的最后
- oldstart++，newend--

api.insertBefore(parentElm, oldStartVnode.elm!, api.nextSibling(oldEndVnode.elm!))

oldstart和newend不是samevnode，开始比较oldend和newstart是否为samevnode，若是
- 调用patchvnode对比和更新节点
- 把旧开始对应的dom元素移动到旧节点list的最前面
- oldstart--，newend++

api.insertBefore(parentElm, oldEndVnode.elm!, oldStartVnode.elm!)

四种比较都不满足

从新节点开始遍历，在旧节点的数组中查到是否有和新节点数组key值相同的节点；
如果在旧节点中找不到时，此时的开始节点是新的节点，创建新的dom元素插入到旧节点最前面；
如果在旧节点中找到时，将旧节点赋值给常量elmtomove；

- 判断elmtomove与新节点的sel是否相同；

- - 若sel不相同，说明节点被修改，创建新的开始节点对应的dom元素插入到旧的开始节点之前
  - 若相同，elmtomove和新节点通过patchvnode比较差异，然后将elmtomove插入到旧节点最前面

if (oldKeyToIdx === undefined) {
  // 存储老节点的key和索引
  oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx)
}
// 找到老节点的索引，不一定找到，新的开始节点可能不在老的节点中
idxInOld = oldKeyToIdx[newStartVnode.key as string]
if (isUndef(idxInOld)) { // New element
  // 新节点在老节点中没有对应的值
  api.insertBefore(parentElm, createElm(newStartVnode, insertedVnodeQueue), oldStartVnode.elm!)
} else {
  // 若找到了，将老节点赋值赋值给elmtomove
  elmToMove = oldCh[idxInOld]
  if (elmToMove.sel !== newStartVnode.sel) {
    // 节点被修改，创建新的开始节点对应的dom元素插入到老的开始节点之前
    api.insertBefore(parentElm, createElm(newStartVnode, insertedVnodeQueue), oldStartVnode.elm!)
  } else {
    patchVnode(elmToMove, newStartVnode, insertedVnodeQueue)
    // 节点被处理后
    oldCh[idxInOld] = undefined as any
    api.insertBefore(parentElm, elmToMove.elm!, oldStartVnode.elm!)
  }
}
newStartVnode = newCh[++newStartIdx]

当循环结束后

旧节点的所有子节点先遍历完成，新节点有剩余，向旧节点中插入剩余节点
旧节点有剩余时，删除剩余的节点

key的意义

为什么要设置key呢，不设置key的时候明明从代码上来看，会最大程度地重用元素，对比新旧节点认为是相同的(sel相同，key都是undefined)，当text不同只会修改dom的内容，这样效率不是更高吗?那为什么还要多此一举呢？

因为最大程度重用元素是有问题的，下面以checkbox为例进行说明。

function view(data) {
    let arr =[]
    data.forEach(item => {
        // 不设置key的情况
        arr.push(h('li', [h('input', {attrs: {type: 'checkbox'}}), h('span',item)]))
        // 设置key的情况
        // arr.push(h('li', {key: item},[h('input', {attrs: {type: 'checkbox'}}), h('span',item)]))
    });
    let vnode = h('div#app',[
        h('button',{on:{click: function(){
            data.unshift(100)
            vnode = view(data)
            oldVnode = patch(oldVnode,vnode)
        }}},'按钮'),h('ul',arr)])
    return vnode
}

let app = document.querySelector("#app")
oldVnode = patch(app,view(data))

这里创建了四个列表项，包含checkout类型input，假定已选中了第一项，当点击按钮的时候，列表项最上面添加了一项100，会发现，新添加的一项被选中了，而原来被选中的取消了选中。

当未设置key时

1和100两个li节点比较，key都是undefined，sel相等，于是patchVnode两个节点，在比较到1和100两个text节点时，key依旧相等，patchVnode两个值，直接改变oldVnode的text为100，但是该节点被选中的属性checked并未改变。

当设置key后

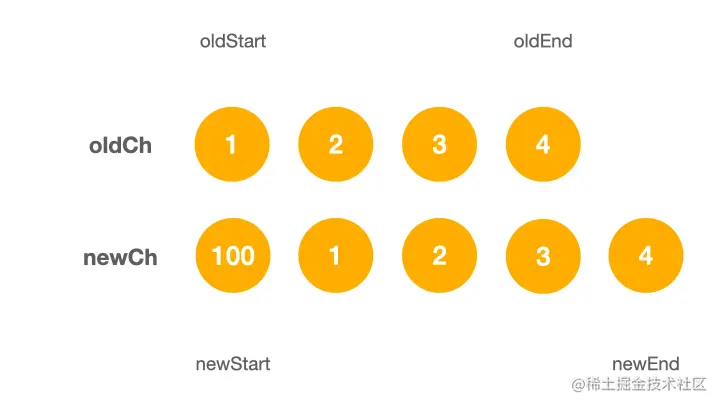

1和100两个li节点的key不同，于是移动索引，开始倒序比较，直到新节点有剩余，在最前面插入100。

总结：当设置key时，对比新旧开始节点，key相同才会重用元素，key值不同，会重新创建dom元素。
