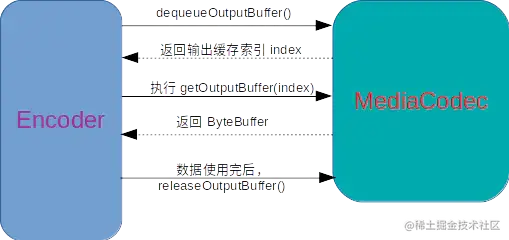

3.Encoder工作流程图

b.Decoder

Decoder负责渲染屏幕数据，将从网络接收的屏幕数据进行入列处理后出列再进行渲染。
1.Decoder配置及创建

private void startVideoDecoder() {
    MediaCodec decoder = MediaCodec.createDecoderByType(MIME_TYPE);
    final MediaFormat format = MediaFormat.createVideoFormat(MIME_TYPE, VIDEO_WIDTH, VIDEO_HEIGHT);
    format.setInteger(MediaFormat.KEY_BIT_RATE,  VIDEO_WIDTH * VIDEO_HEIGHT);
    format.setInteger(MediaFormat.KEY_FRAME_RATE, 30);
    format.setInteger(MediaFormat.KEY_I_FRAME_INTERVAL, 1);
    //横屏
    byte[] header_sps = {0, 0, 0, 1, 103, 66, -128, 31, -38, 1, 64, 22, -24, 6, -48, -95, 53};
    byte[] header_pps = {0, 0 ,0, 1, 104, -50, 6, -30};
    //竖屏
    byte[] header_sps = {0, 0, 0, 1, 103, 66, -128, 31, -38, 2, -48, 40, 104, 6, -48, -95, 53};
    byte[] header_pps = {0, 0 ,0, 1, 104, -50, 6, -30};
    format.setByteBuffer("csd-0", ByteBuffer.wrap(header_sps));
    format.setByteBuffer("csd-1", ByteBuffer.wrap(header_pps));
    decoder.configure(format, mSurface, null, 0);//mSurface对应需要展示surfaceview的surface
    decoder.start();
}

调用MediaCodec的createDecoderByType()来创建Decoder，对应的type为"video/avc"，代表屏幕视频数据是H264编码；配置好Format后，调用start()来启动。
2.将远端传输过来的屏幕数据渲染显示
a.远端屏幕数据过来后，将数据存入到Input Buffer中；

// Get input buffer index
int inputBufferIndex = decoder.dequeueInputBuffer(100);//dequeue可以存储的有效索引
ByteBuffer inputBuffer;
if (inputBufferIndex >= 0) {
    if (Build.VERSION.SDK_INT < 21) {
        ByteBuffer[] inputBuffers = decoder.getInputBuffers();//获取可以存储的input buffer数组
        inputBuffer = inputBuffers[inputBufferIndex];
    } else {
        inputBuffer = decoder.getInputBuffer(inputBufferIndex);
    }
    inputBuffer.clear();
    inputBuffer.put(buf, offset, length);//将传过来的buf放入有效的buffer索引中
    decoder.queueInputBuffer(inputBufferIndex, 0, length, System.currentTimeMillis(), 0);//将数据queue到需要渲染的input buffer中
}

通过getInputBuffer(inputBufferIndex)得到当前请求的输入缓存，在使用之前要进行clear()，避免之前的缓存数据影响当前数据，然后把网络接收的数据添加到输入缓存中，并调用queueInputBuffer(…)把缓存数据入队；
b.不断去获取存入input buffer中的数据，渲染到surfaceview上显示

while (mIsRunning) {
    // Get output buffer index
    MediaCodec.BufferInfo bufferInfo = new MediaCodec.BufferInfo();
    int outputBufferIndex = decoder.dequeueOutputBuffer(bufferInfo, 100);//dequeue一块已经存好数据[a步queueInputBuffer的数据]的 输出buffer索引
    while (outputBufferIndex >= 0) {
          decoder.releaseOutputBuffer(outputBufferIndex, true[渲染到surface]);//将数据在surface上渲染[surfaceview上显示]
          outputBufferIndex = decoder.dequeueOutputBuffer(bufferInfo, 0);//不断dequeue，以备渲染
   }
}

通过以上可以看到，首先请求一个空的输入缓存(input buffer)，向其中填充满数据并将它传递给编解码器处理，编解码器处理完这些数据并将处理结果输出至一个空的输出缓存(output buffer)中。最终请求到一个填充了结果数据的输出缓存(output buffer)，使用完其中的数据，并将其释放给编解码器再次使用。
3.具体流程
a. Client 从 input 缓冲区队列申请 empty buffer [dequeueInputBuffer]；
b. Client 把需要编解码的数据拷贝到 empty buffer，然后放入 input 缓冲区队列 [queueInputBuffer]；
c. MediaCodec 模块从 input 缓冲区队列取一帧数据进行编解码处理；
d. 编解码处理结束后，MediaCodec 将原始数据 buffer 置为 empty 后放回 input 缓冲区队列，将编解码后的数据放入到 output 缓冲区队列；
e. Client 从 output 缓冲区队列申请编解码后的 buffer [dequeueOutputBuffer]；
f. Client 对编解码后的 buffer 进行渲染/播放；
g. 渲染/播放完成后，Client 再将该 buffer 放回 output 缓冲区队列；[releaseOutputBuffer]\

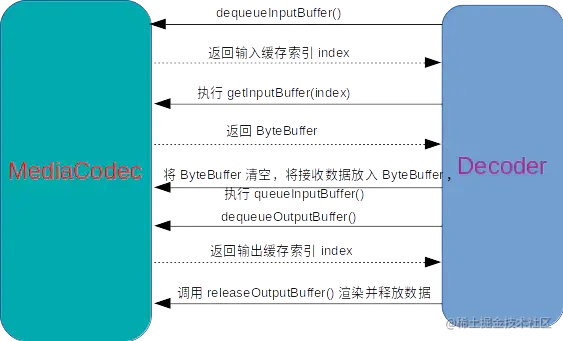

4.Decoder工作流程图\

四.总结

针对以上的分析，最后总结一下屏幕录制及分享的工作流程：

屏幕分享端先获取MediaProjection；
屏幕分享端通过MediaCodec的createEncoderByType创建编码器，进行配置后start()；
屏幕观看端通过MediaCodec的createDecoderByType创建解码器，进行配置后start()；
屏幕分享端循环执行dequeueOutputBuffer()，getOutputBuffer()，sendData()，releaseOutputBuffer(，false)；
屏幕观看端循环执行dequeueInputBuffer()，getInputBuffer()，queueInputBuffer()，dequeueOutputBuffer()，releaseOutputBuffer(，true)；
分享及观看结束时，执行stop()、release()；

配置帧

cfgFrame:配置帧，解码器在收到该帧后，才能开始解码，否则的话，会出现绿屏等现象，格式如下：

byte [] cfgFrame1 = {0, 0, 0, 1, 103, 66, -128, 31, -38, 1, 64, 22, -23, 72, 40, 48, 48, 54, -123, 9, -88, 0, 0, 0, 1, 104, -50, 6, -30};
byte [] cfgFrame2 = {0, 0, 0, 1, 103, 66, -128, 31, -38, 1, 64, 61, -91, 32, -96, -64, -64, -38, 20, 38, -96, 0, 0, 0, 1, 104, -50, 6, -30};

至此在Android平台上屏幕直播流程已经完成了。
