Transformer模型2（Transformer Model (2/2): From Shallow to Deep）

这节课我们继续讲Transformer模型，上节课我们构造了Attention layer和Self-attention ayer。这节课我们用这些组件来搭建一个深度神经网络。

Multi-Head Attention（多头注意力机制）

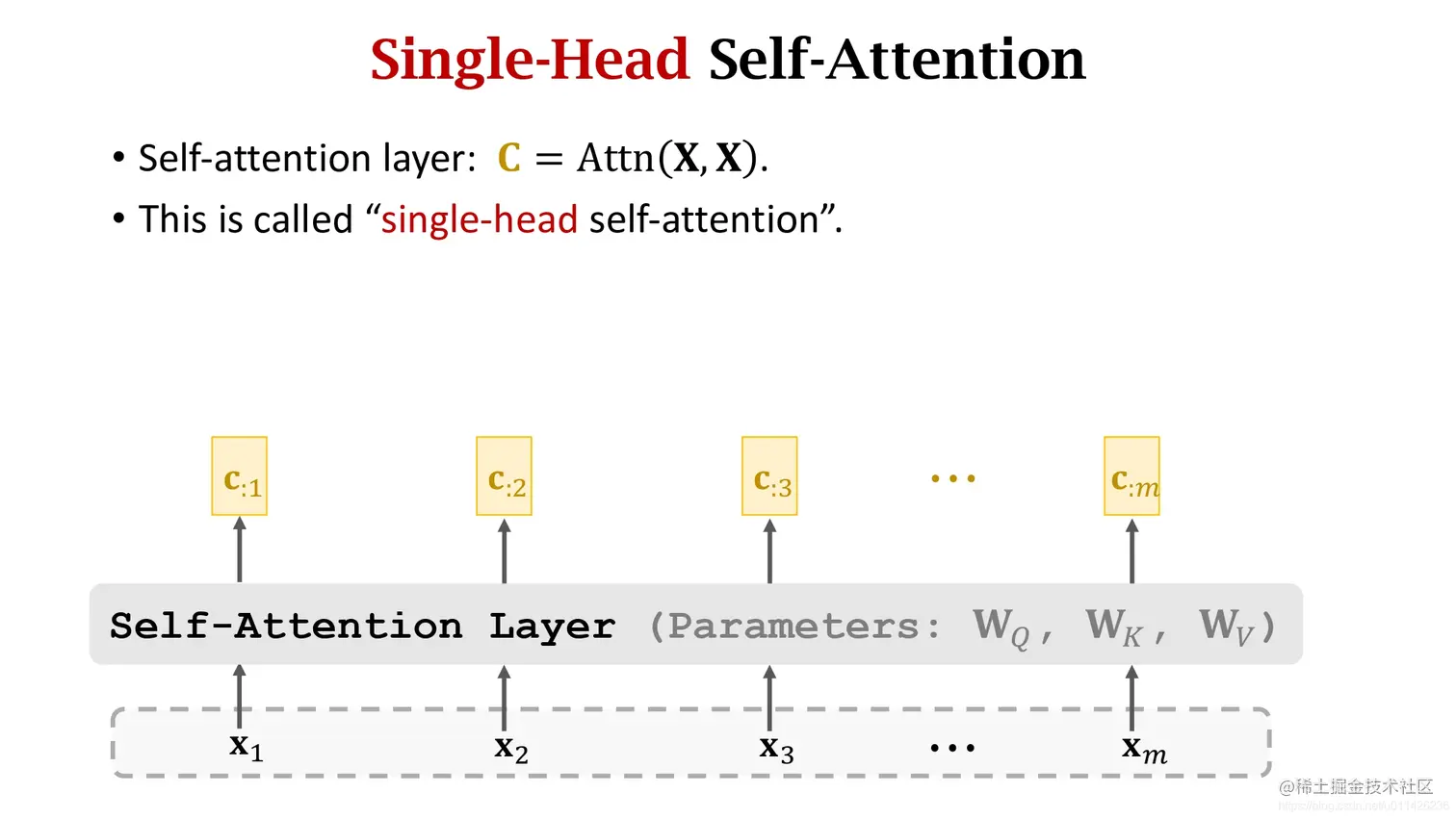

首先我们拿上节课的Attention组建Multi-Head Attention。 上节课我们定义了Self-attention层，输入是一个序列$x_1, \cdots, x_m$。Self-attention层有三个参数矩阵，分别是$W_Q, W_K, W_V$。输出是一个序列$c_1, \cdots, c_m$。

这样的Self-attention层被称为Single-head Self-attention。单头Self-attention。

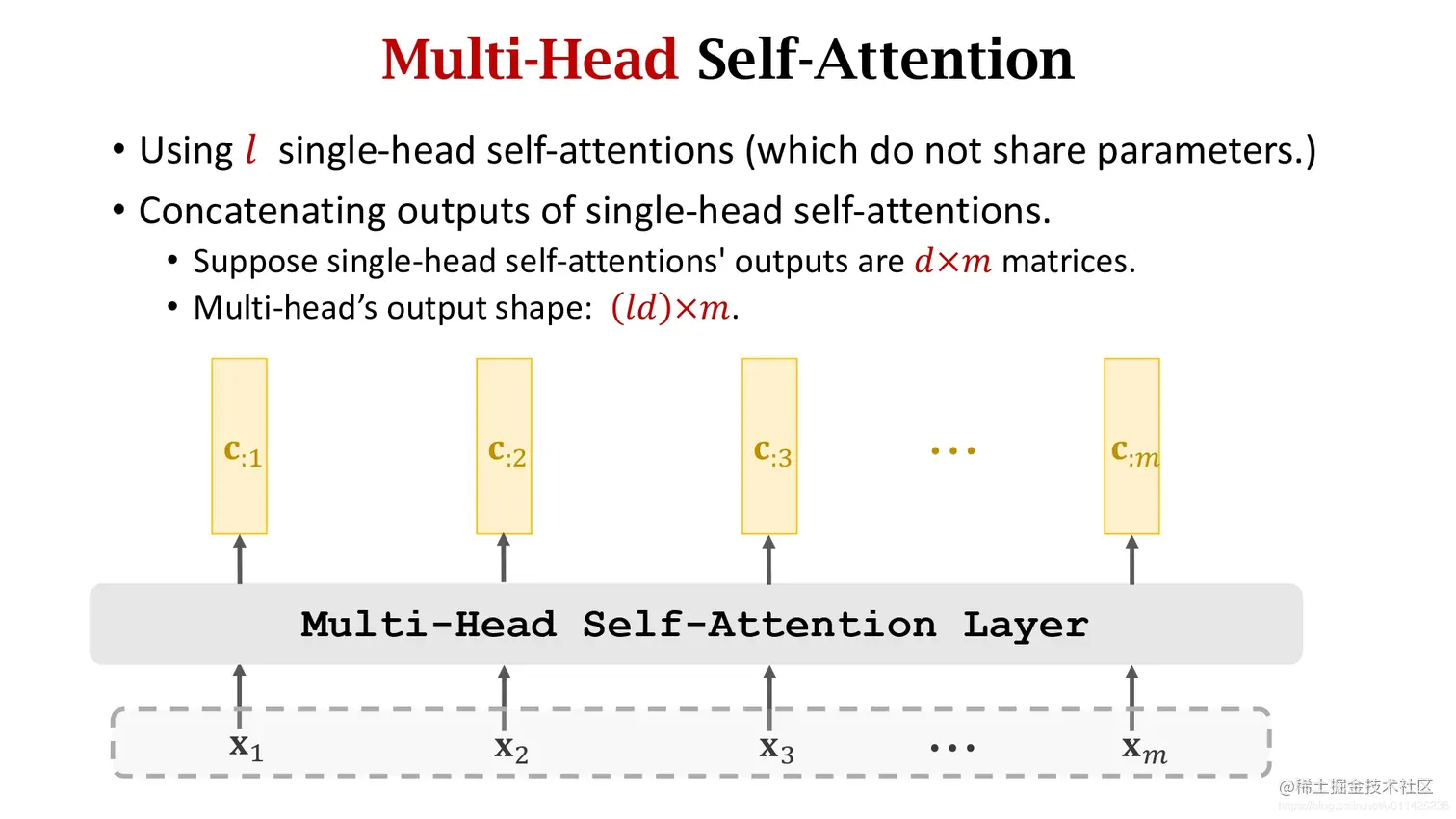

多头Self-attention是由$l$个单头Self-attention组成的。它们各自有各自的参数，不共享参数。每个单头Self-attention有三个参数矩阵，所以多头Self-attention一共有$3l$个参数矩阵。

所有单头Self-attention都有相同的输入，都是序列$x_1, \cdots, x_m$。但是它们的参数矩阵各不相同。所以输出的$c$序列也各不相同。把$l$个单头序列的输出做Concatenation，堆叠起来。作为多头Self-attention的最终输出。如果每个单头的输出都是$d*m$的矩阵，那么多头的输出就是$(ld)*m$的矩阵。

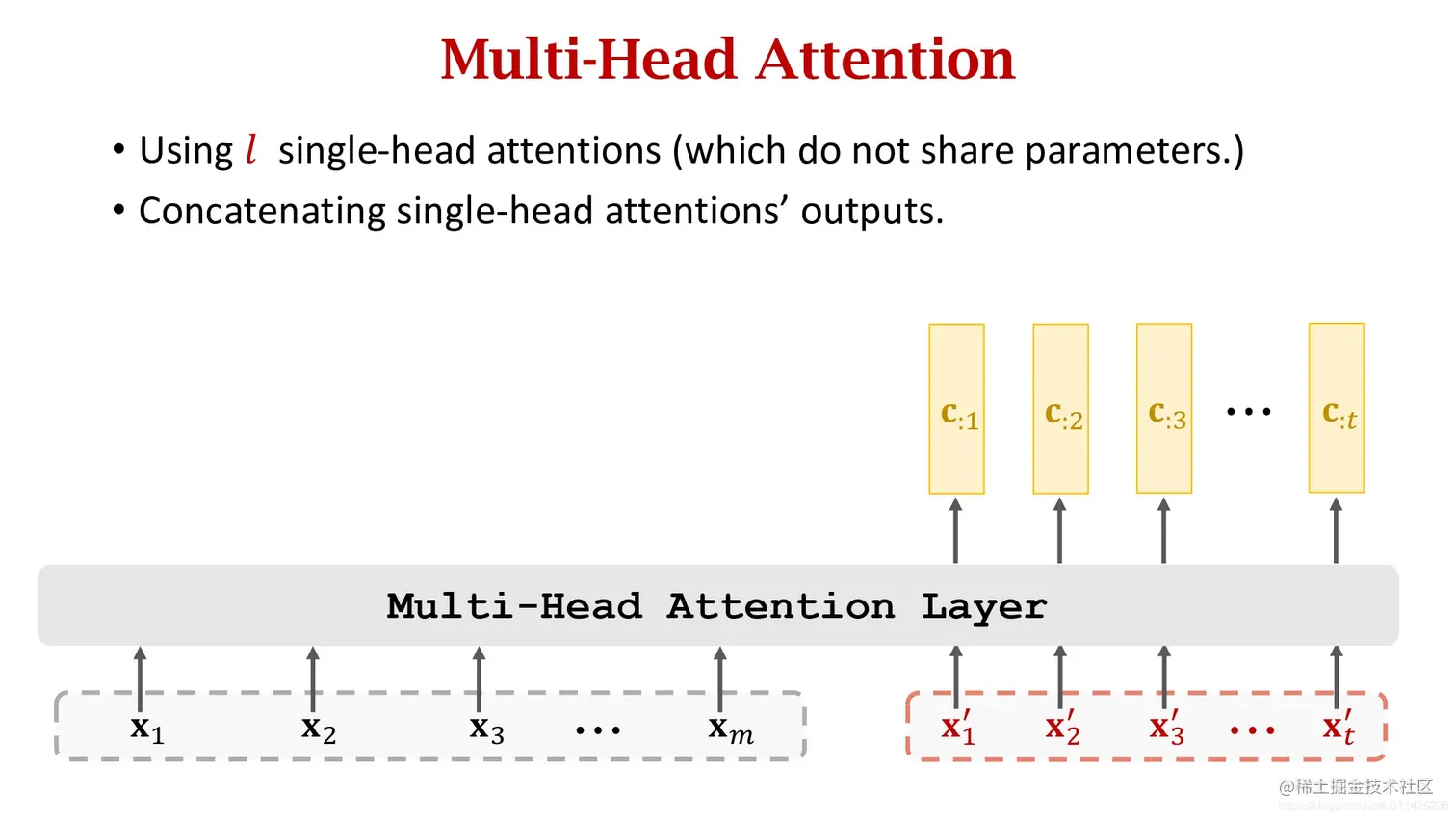

刚才我们用$l$个单头Self-Attention构造多头Self-Attention，我们同样可以用$l$个Attention构造多头$Attention$。所有单头Attention的输入都是两个序列。把它们的输出堆叠起来就是多头的输出。

Stacked Self-attention Layers（堆叠Self-attention层）

我们已经构造除了多头的Self-attention层和Attention层，接下来我们用这两种层来搭建一个深度神经网络。

首先用多头Self-attention和全连接层搭建一个Encoder网络。示意图如下：

在多头Self-attention层的后面连接一个全连接层，把向量$c_1$作为输入。全连接层把向量$c_1$乘到矩阵$W_U$上，然后再用ReLU或者其他激活函数得到向量$u_1$。

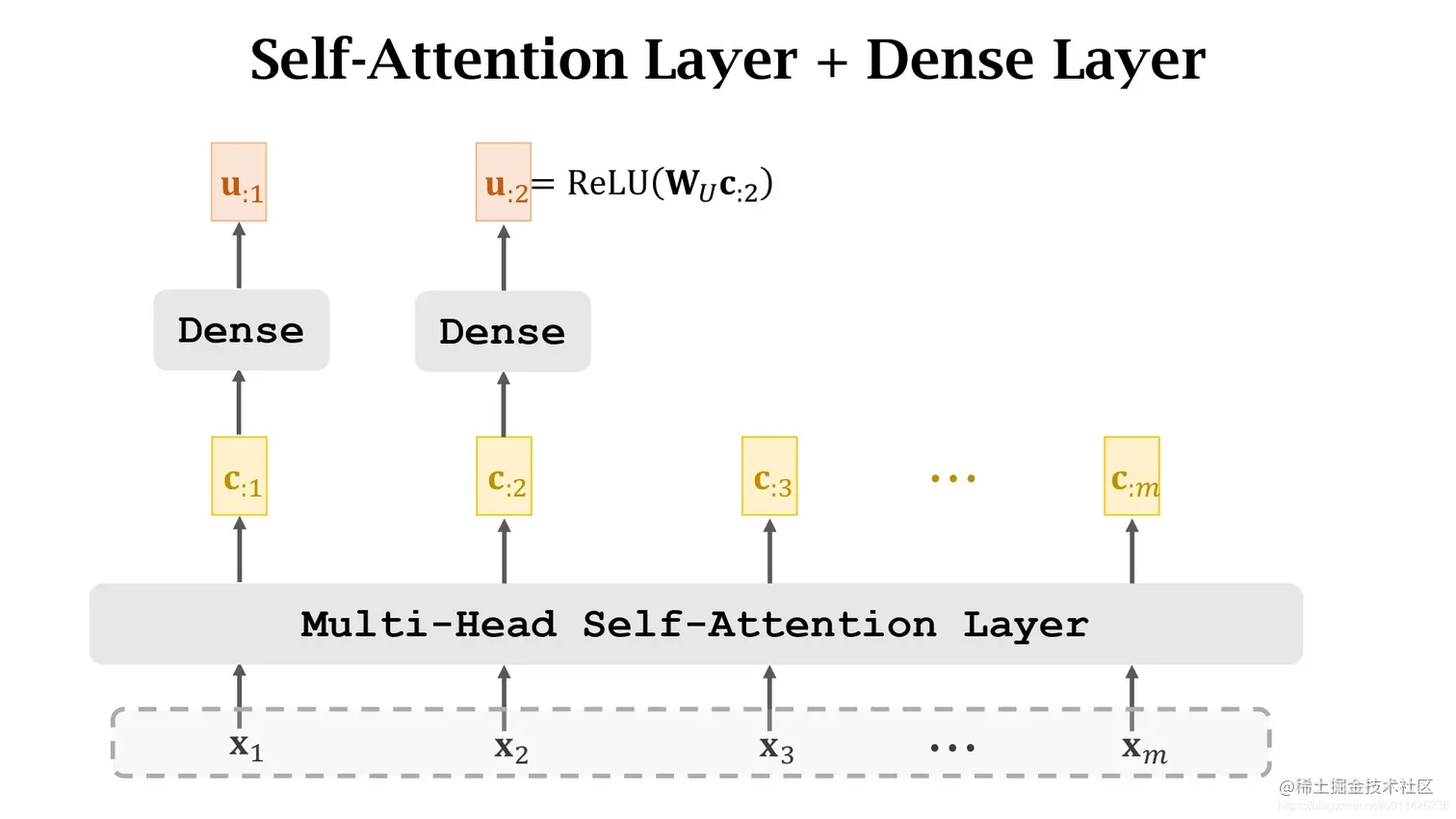

把同一个全连接层用到$c_2$上，得到输出$u_2$，其计算方法完全与$u_1$一致。注意：两个全连接层是完全相同的，它们的参数矩阵都是$W_U$。

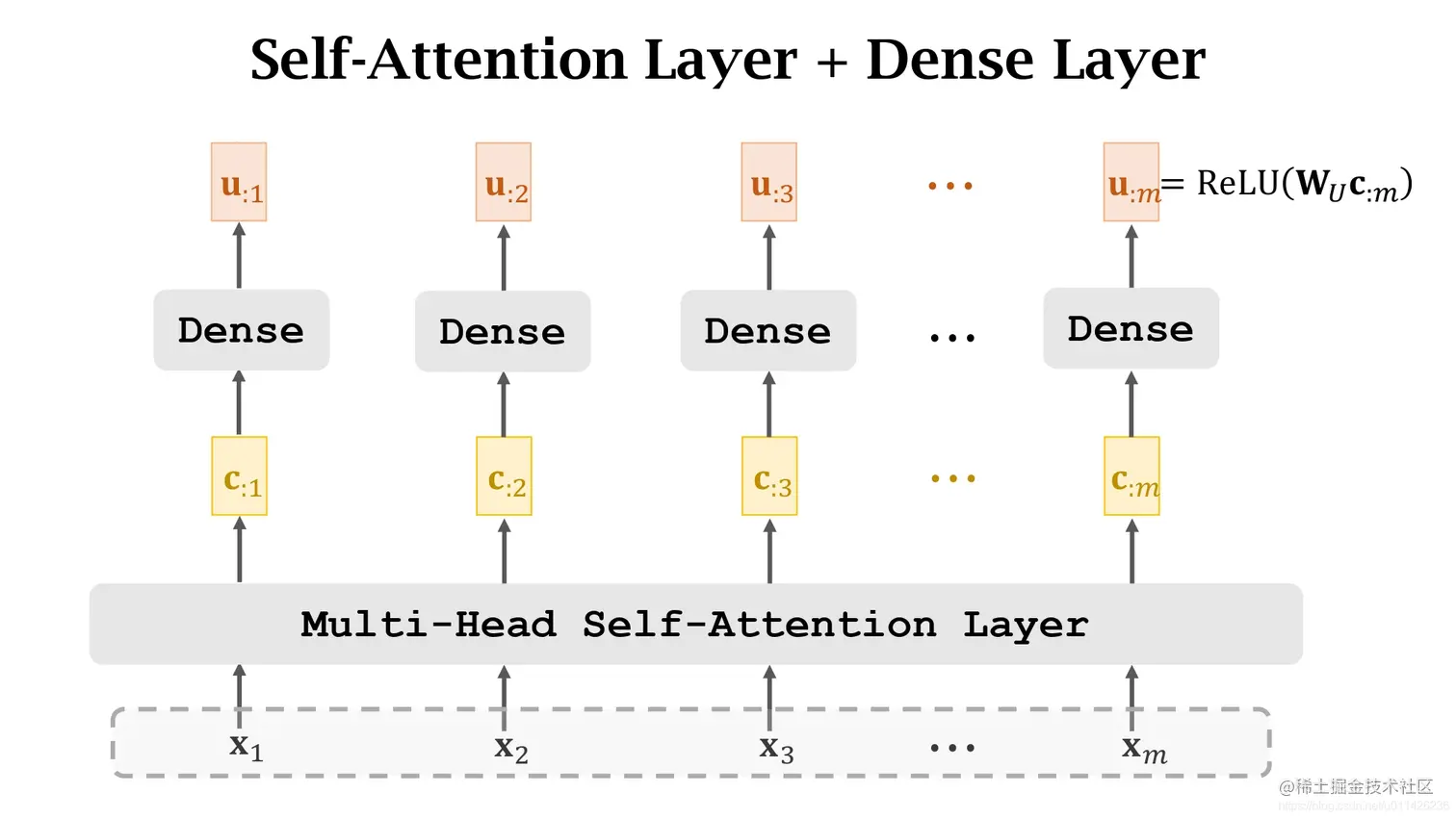

以此类推，我们可以得到m个输出向量$u$。这些全连接层都是完全一样的。有同一个参数矩阵$W_U$。

刚才我们搭了两层，一个Self-attention，一个全连接层。输入是m个向量$x_1, \cdots, x_m$，输出也是m个向量$u_, \cdots, u_m$。$u_i$向量的值依赖于所有$x$向量的值，而不仅仅与$x_i$相关。

我们可以继续搭更多层。可以再搭建一个多头Self-attention层和全连接层。想搭多少层都可以，这样就可以搭建出一个深度神经网络。道理和多层RNN是一样的。

Transformer Encoder（Transformer的Encoder部分）

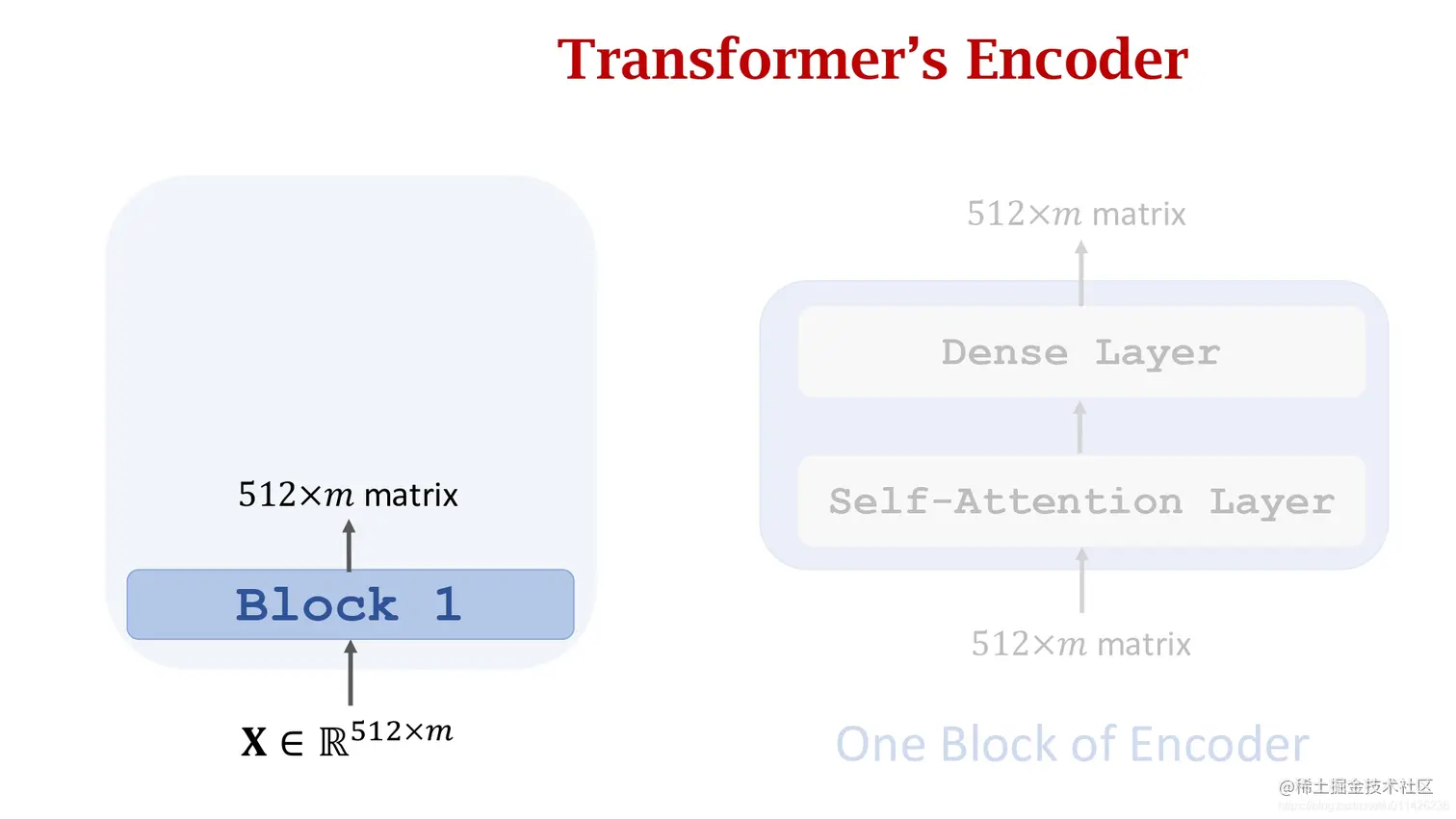

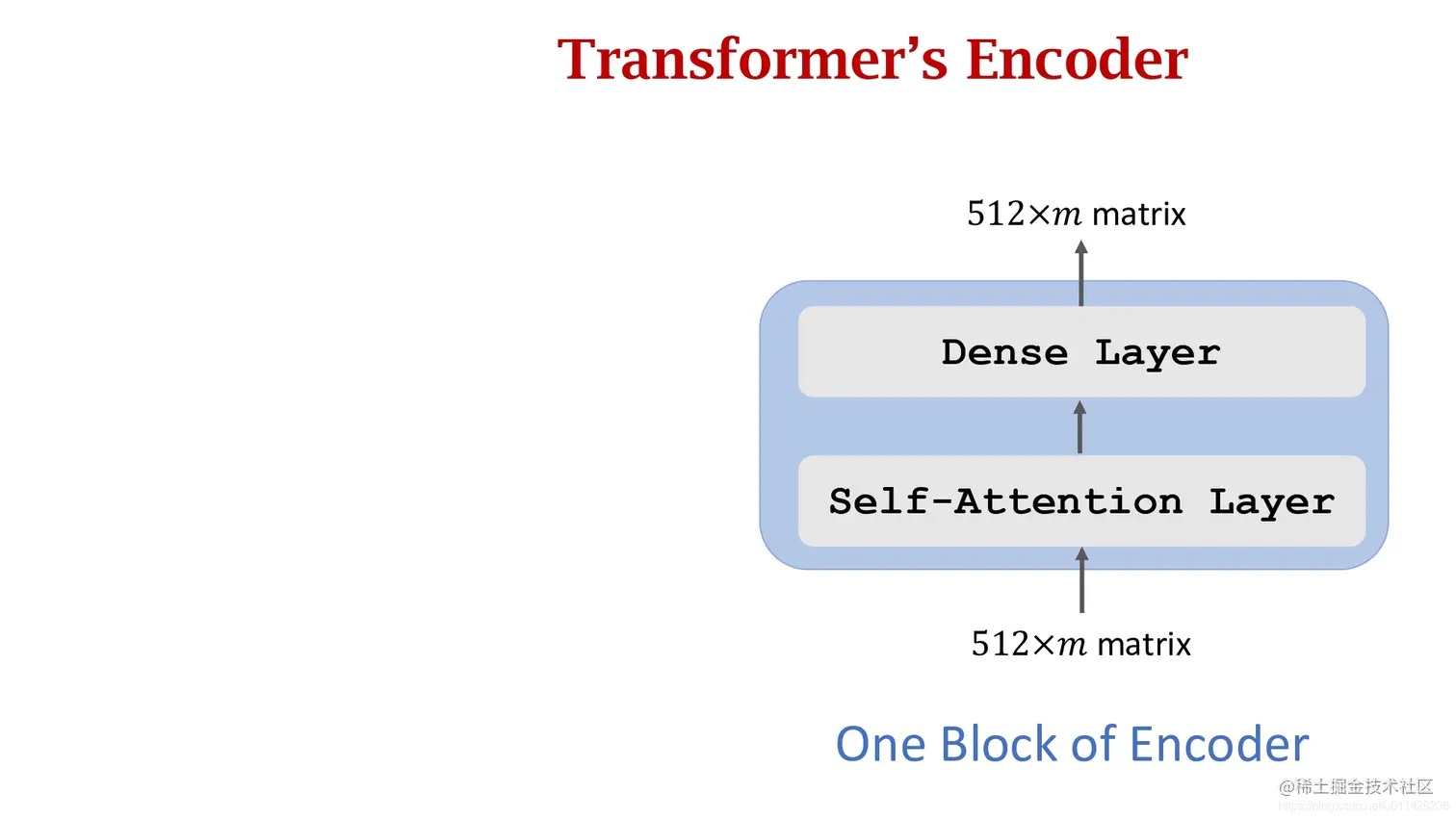

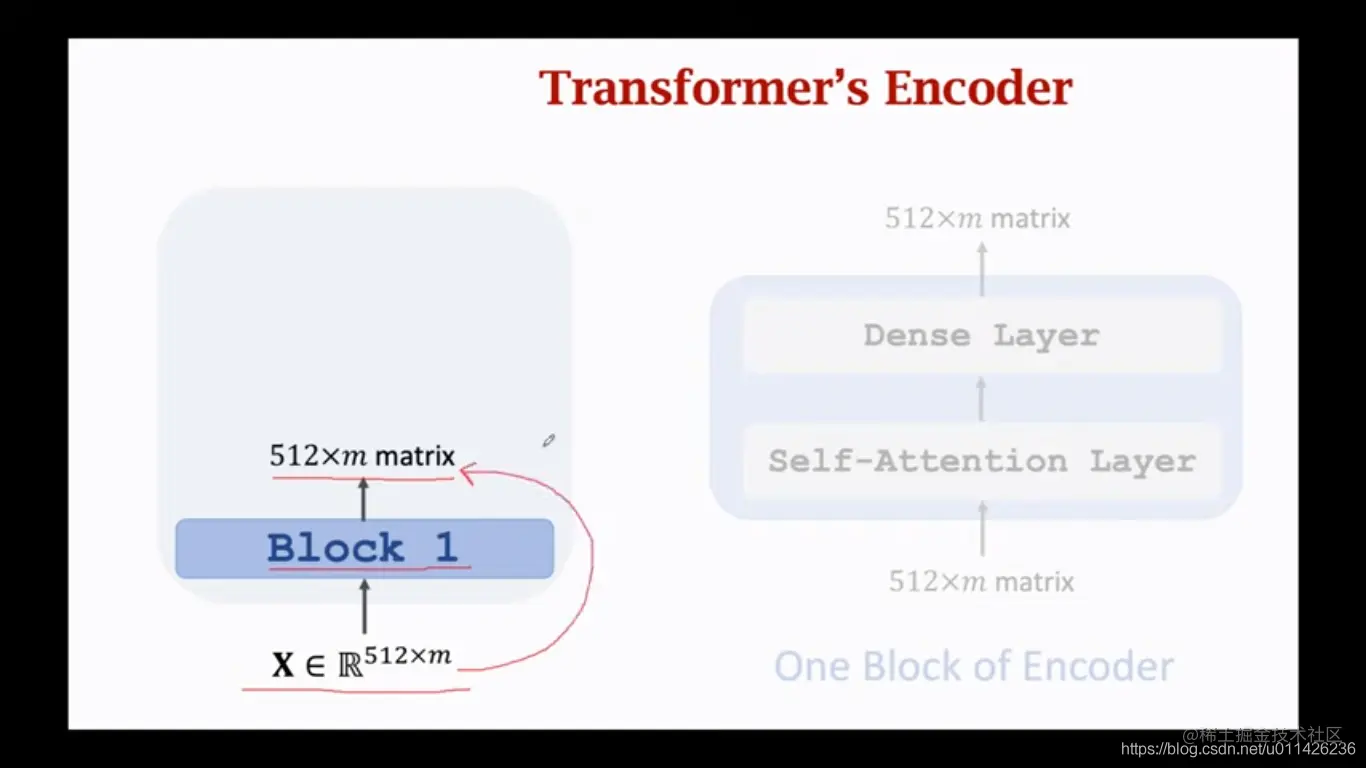

现在我们来搭建Transformer模型的Encoder网络。一个block有两层：一个多头Attention层和一个全连接层。输入是$512*m$的矩阵，输出也是$512*m$的矩阵。这里的m是输入序列x的长度，每个x向量都是512维的。 下图为Encoder网络的结构，输入是$512*m$的矩阵$X$，$X$每一列都是512维的词向量。Block 1就是我们刚刚定义的block，它有两层：一个多头的Self-attention层和一个全连接层。输出也是一个$512*m$的矩阵。 输入和输出的大小一样，所以可以使用ResNet那种连接，把输入加到输出上。

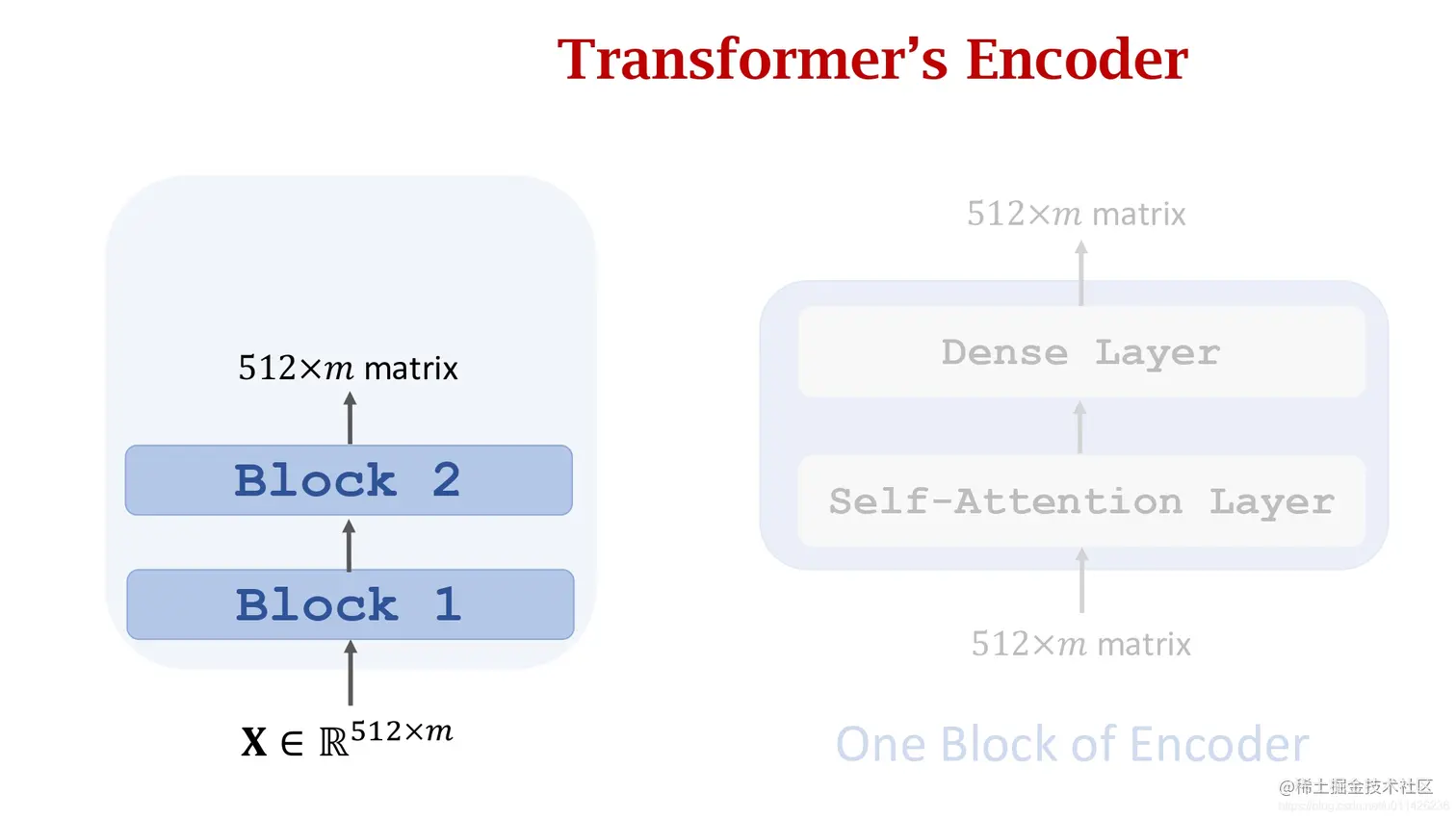

然后搭第2个block，输出还是$512*m$的矩阵。

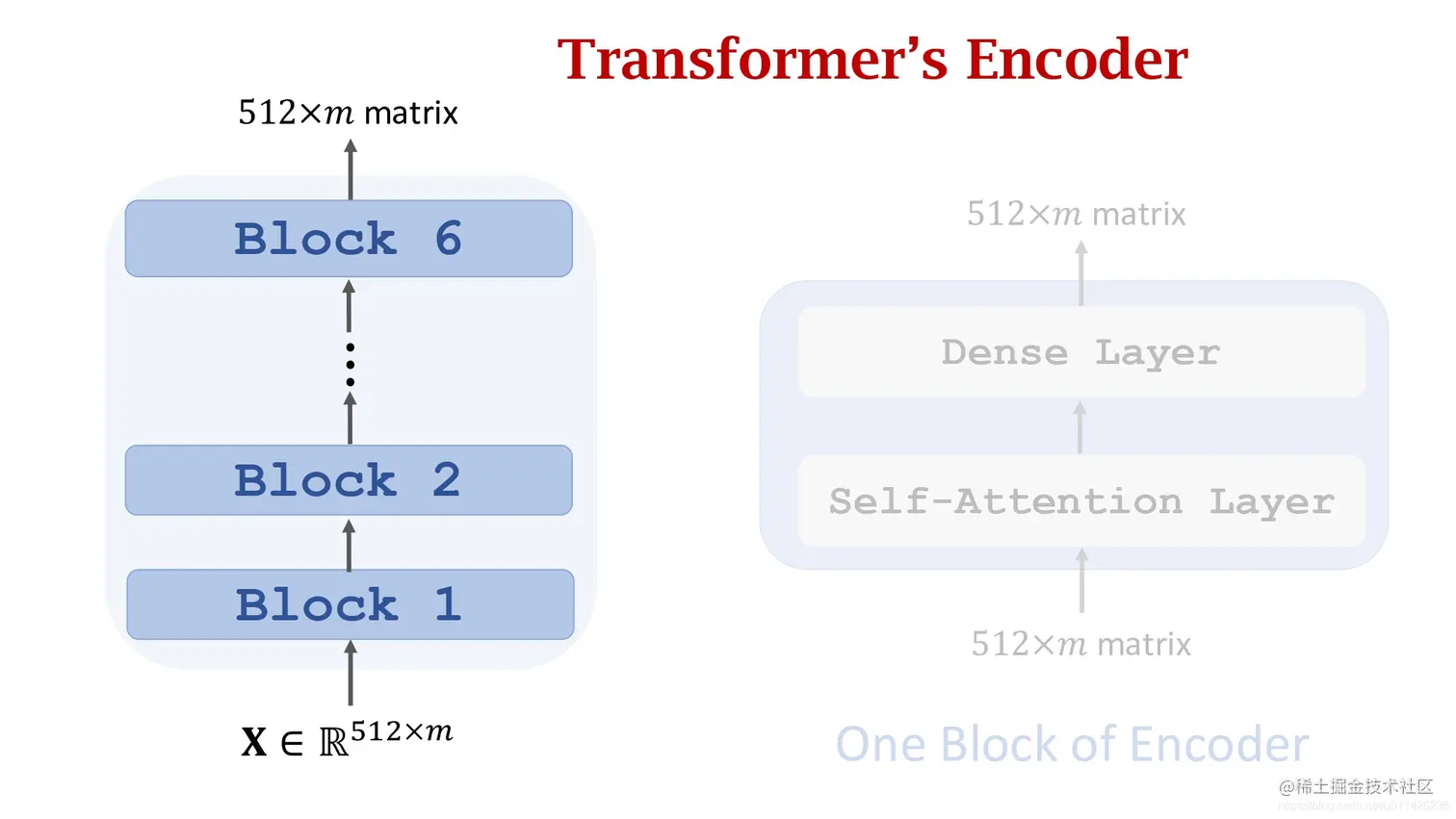

这样我们想搭多少个block都可以。Transformer的Encoder网络一共有6个Encoder。每个block有两层，每个block有自己的参数，它们之间不共享参数。

最终的输出还是$512*m$的矩阵，与输入的大小一致。

Stacked Attention Layers（堆叠Attention层）

刚才我们通过堆叠Self-attention层和全连接层搭建出了Encoder网络，Encoder网络有6个blocks。每个block有两层，现在我们进一步使用Attention层，从而搭建Transformer的Decoder网络。

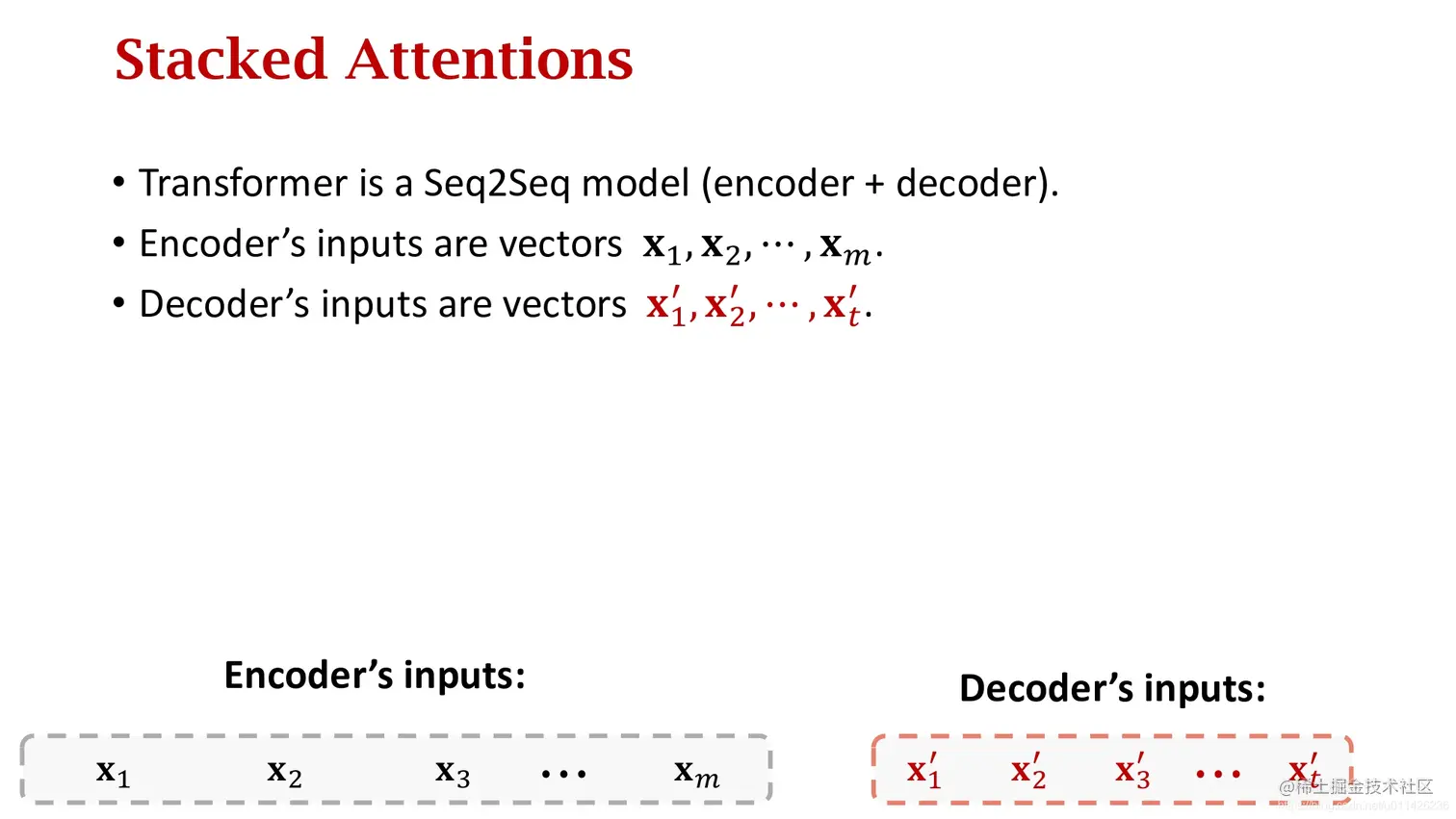

Transformer是一个Seq2seq模型，它有一个Encoder和一个Decoder。输入是两个序列，如果我们想把英语翻译成德语，那么$x$序列是英语的词向量，$x^{\prime}$是德语的词向量。

刚才我们搭建好了Encoder网络，它有6个blocks，输入和输出都是512维的向量。输入序列有m个词向量$x_1, \cdots, x_m$。现在我们开始搭建Decoder网络的一个Block。

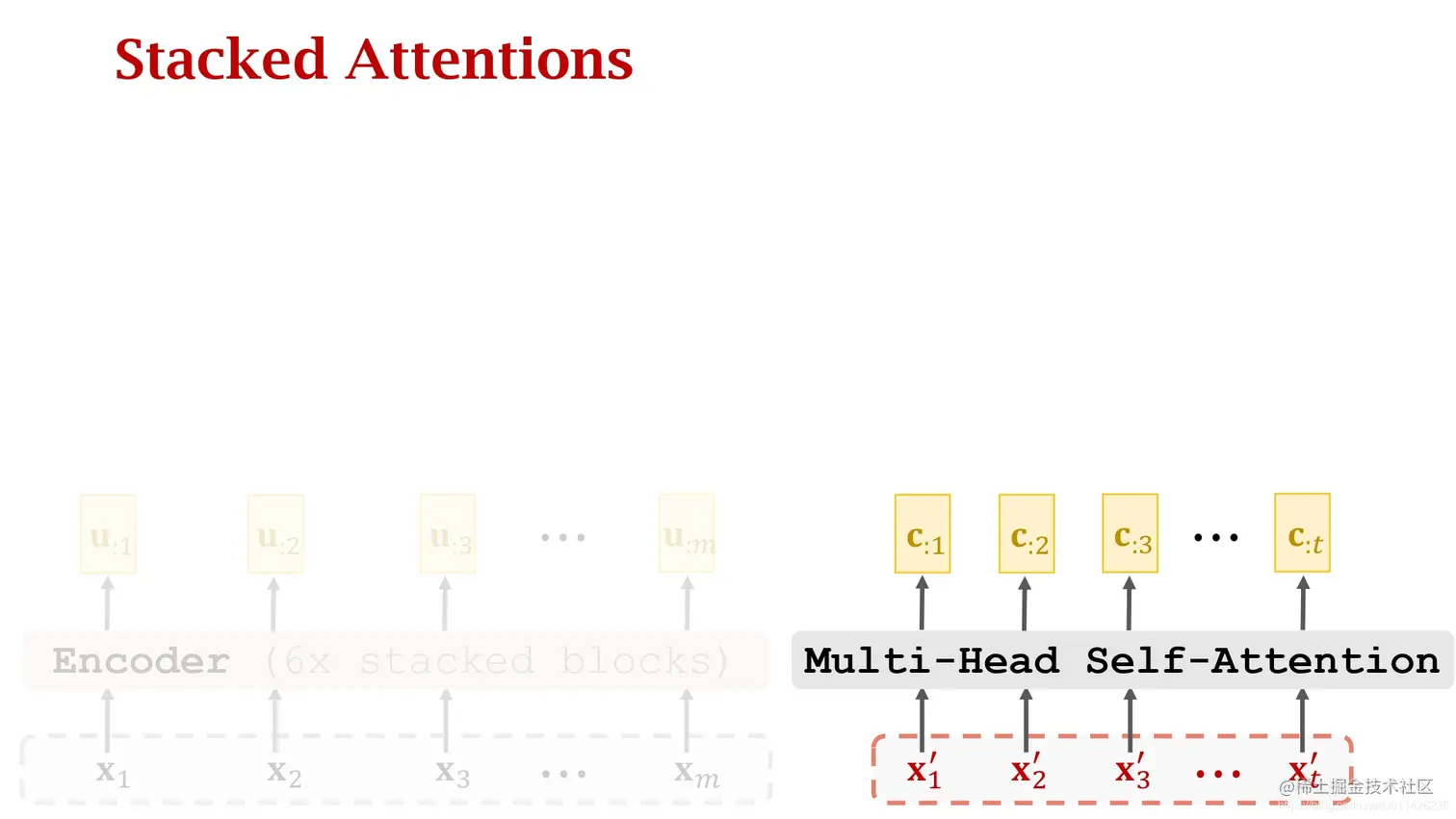

Block的第一层是个多头Self-attention，输入是$x_1^{\prime}, \cdots, x_t^{\prime}$。输出是序列$c_1, \cdots, c_t$，它们全都是512维的向量。

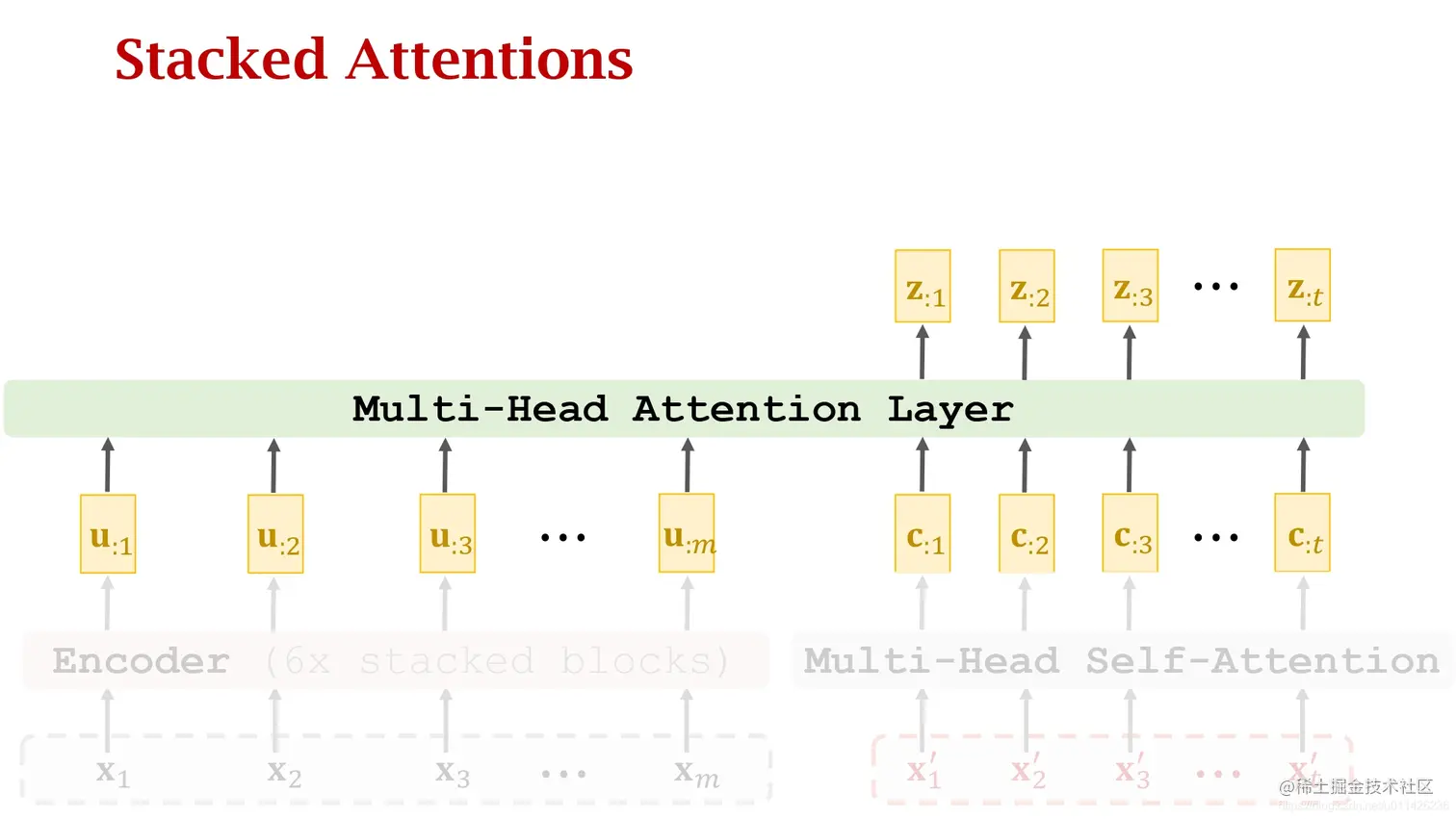

第二层是多头Attention。这一层的输入是两个序列。一个序列是$u_1, \cdots, u_m$，它们是Encoder网络的输出。另一个序列是刚刚得到的$c_1, \cdots, c_t$。多头Attention的输出是$z_1, \cdots, z_t$，它们也都是512维的向量。

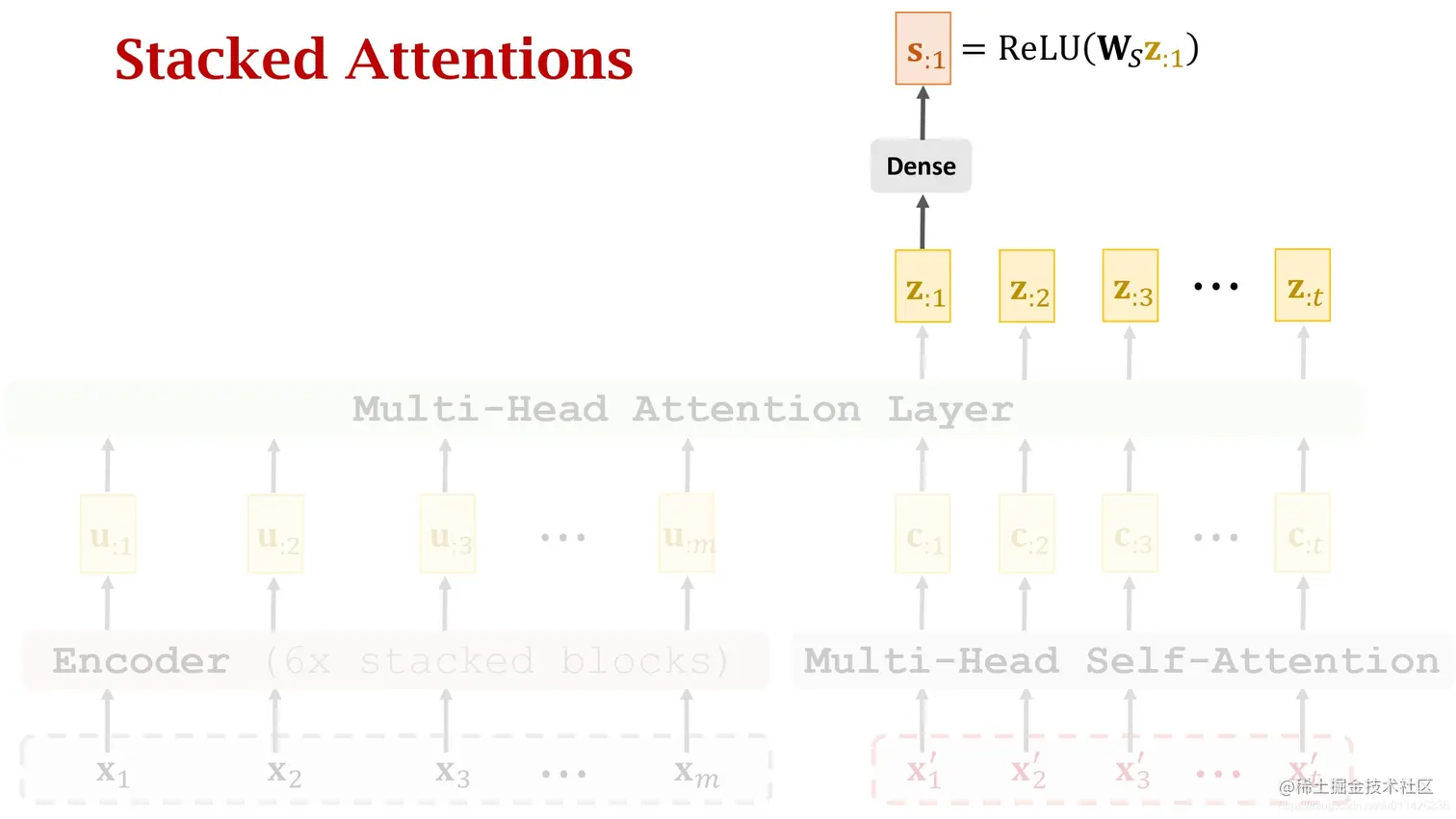

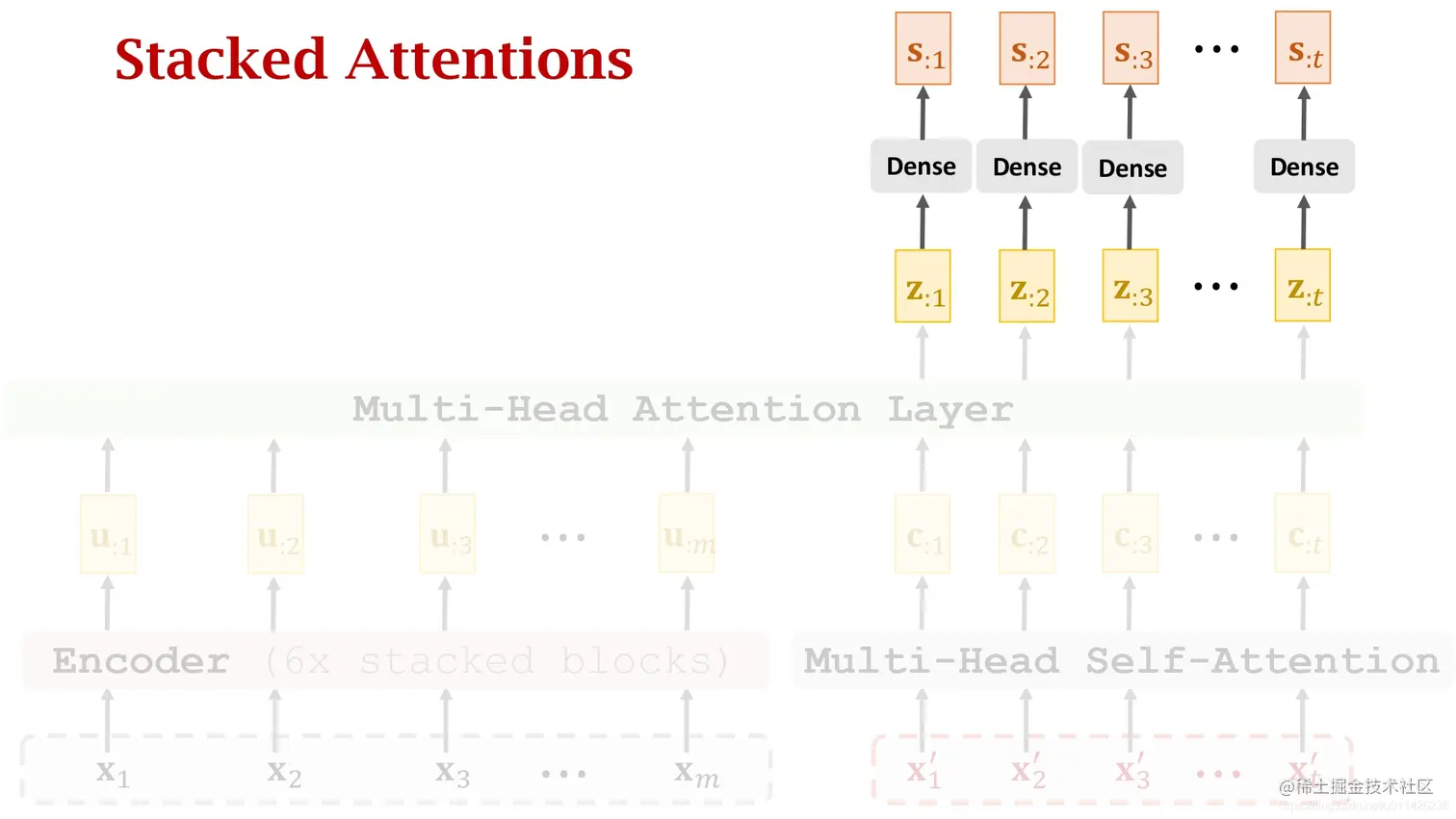

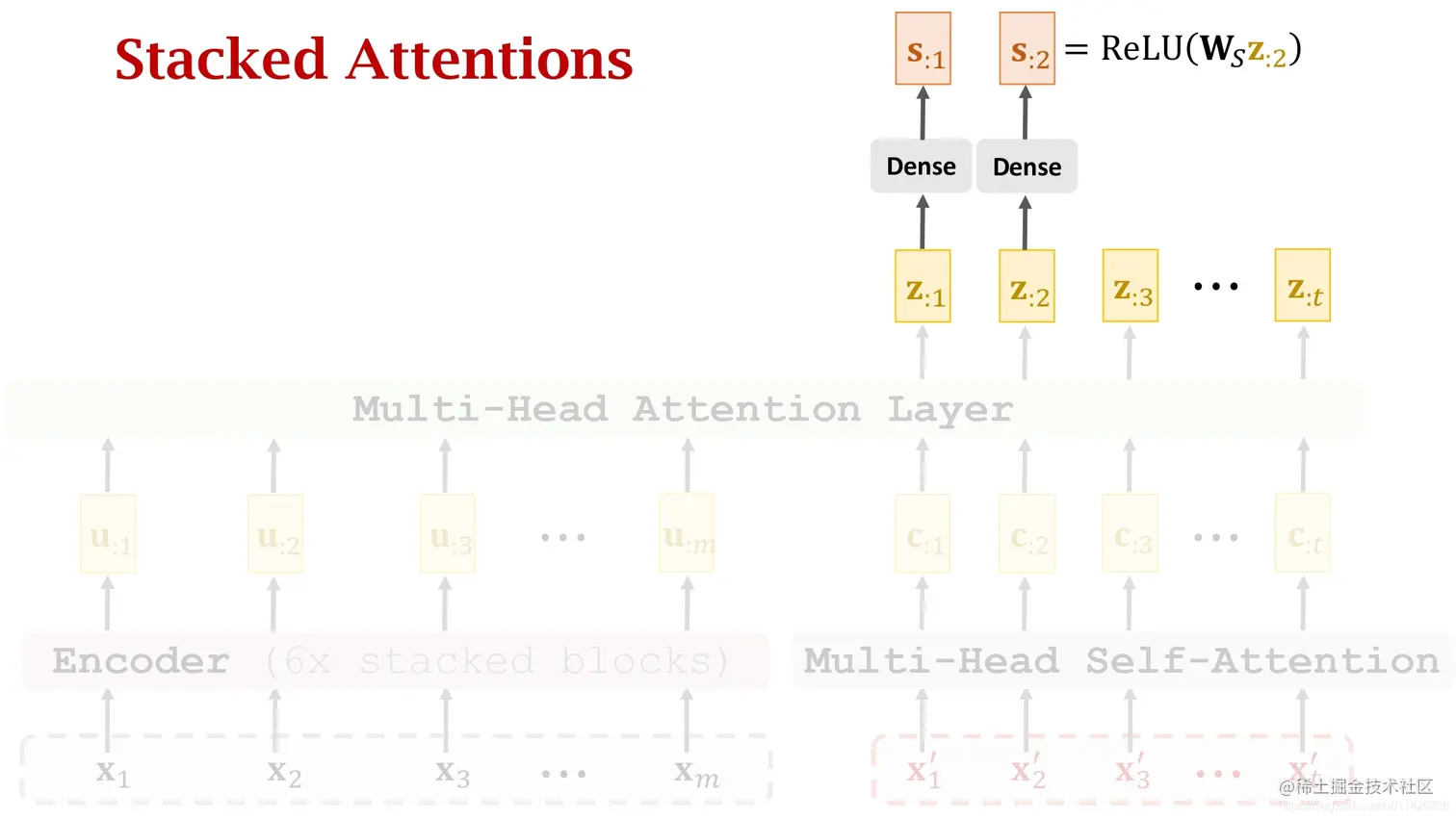

最后，再搭一个全连接层。输入是512维的向量$z_1$，输出是512维的向量$s_1$。全连接层都一样，都是把矩阵$W_S$和输入的向量$z$相乘。然后用ReLU激活函数得到向量$s$。

把$z_2$作为输入，全连接层输出$s_2$。

用同样的方法，把所有的$z$向量映射到$s$向量。

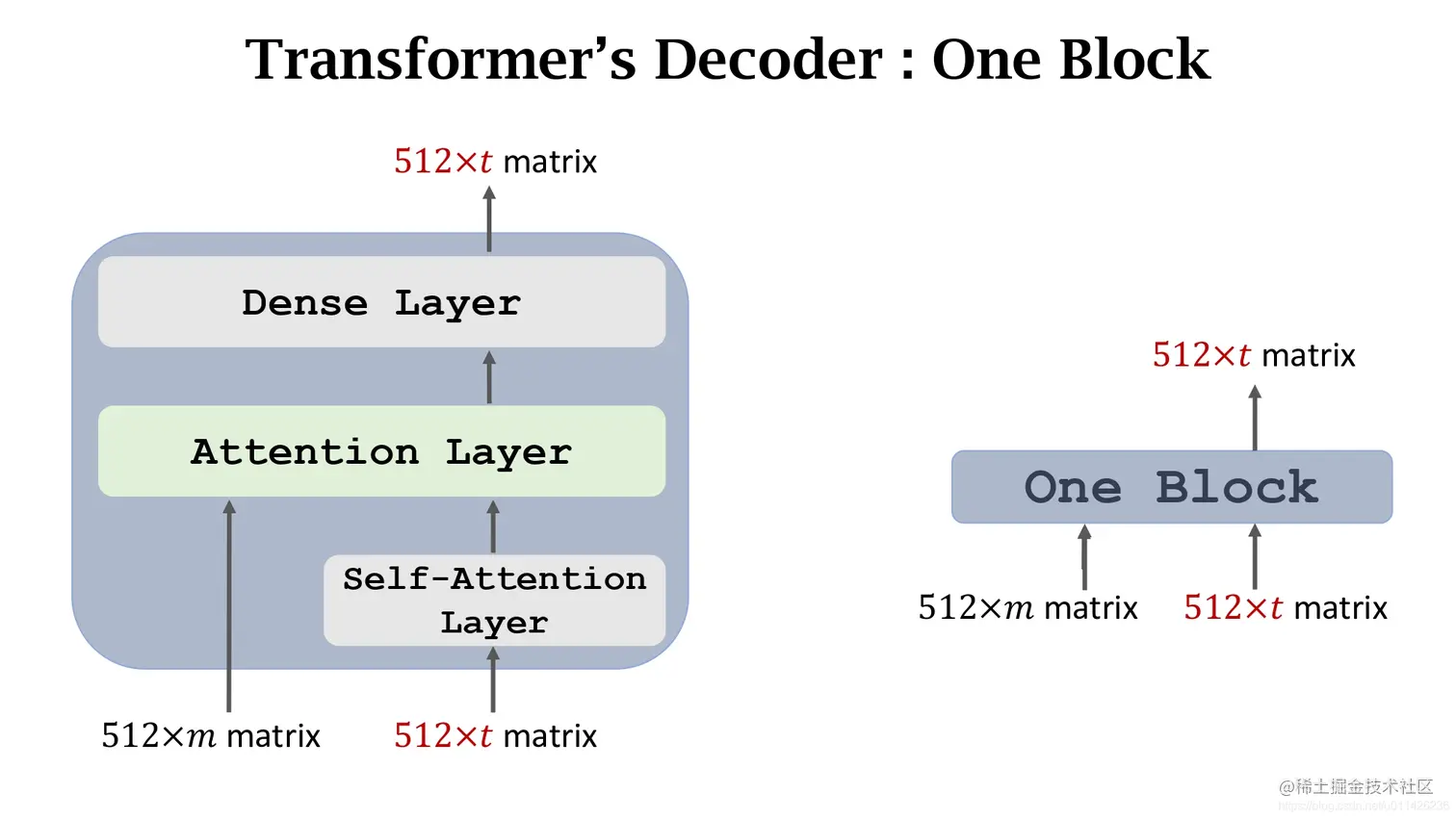

我们已经搭建了Decoder网络的一个Block，这个block有三层，分别是多头Self-attention层、多头Attention层以及全连接层。

输入的两个序列长度分别为m和t。如果把英语句子翻译成德语，m是输入英文句子的单词数，t是已经生成的德语句子的单词数。

这个block的输出长度为t，每个向量都是512维的。

Put Everything Together（全都放一块儿）

现在我们已经得到了Transformer的所有组件，我们把它们放到一块儿来搭建Transformer。

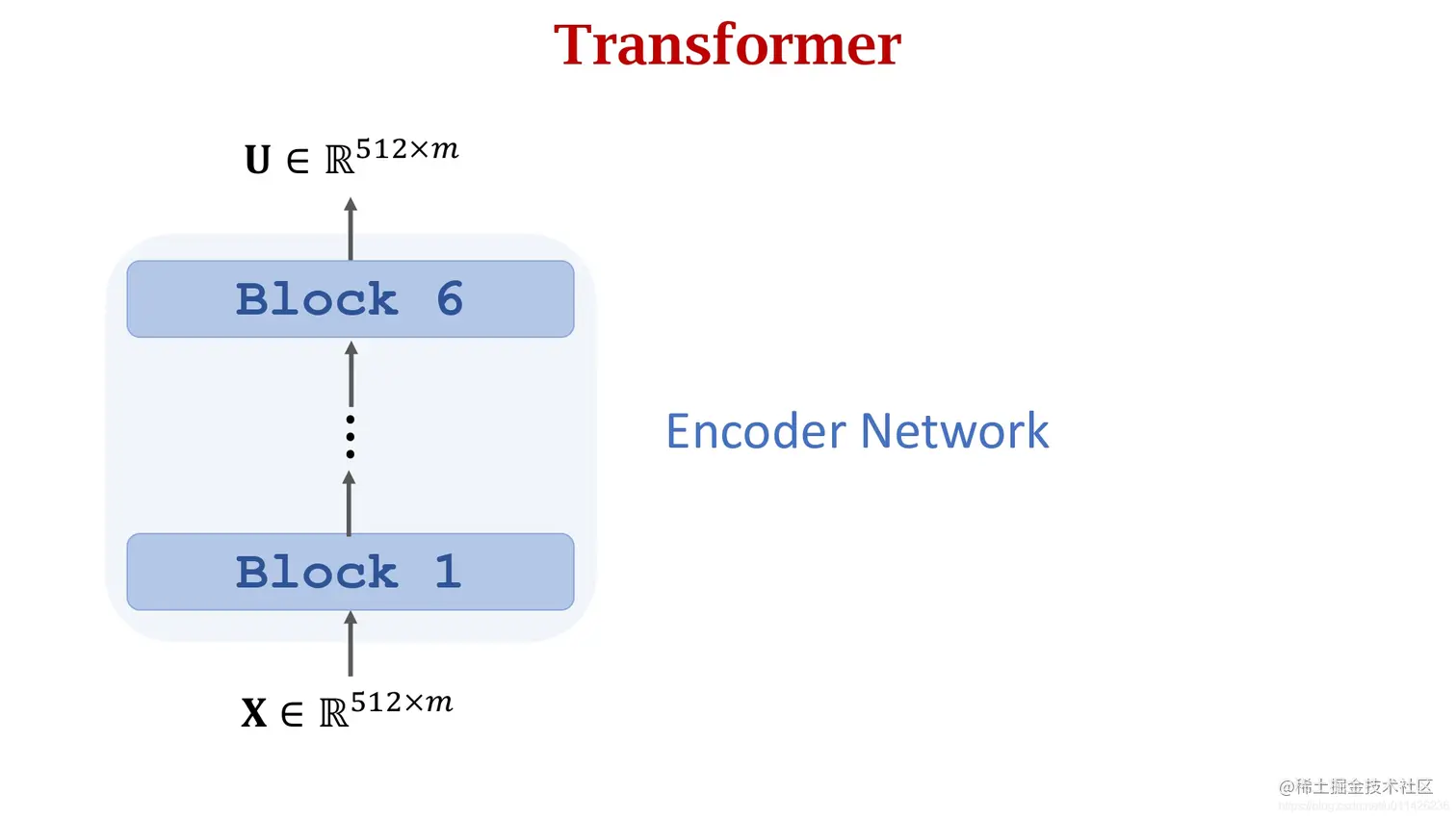

其中Encoder网络很简单，依次叠加6个Block就可以，每个Block有两层。Encoder的输入是矩阵$X$，它有m列，每列都是512维词向量。输出是矩阵$U$，大小与$X$完全一样。

之前我们已经搭好了一个Decoder的block，它的输入是两个序列，输出是一个序列。如图为Decoder网络的最底层模块。

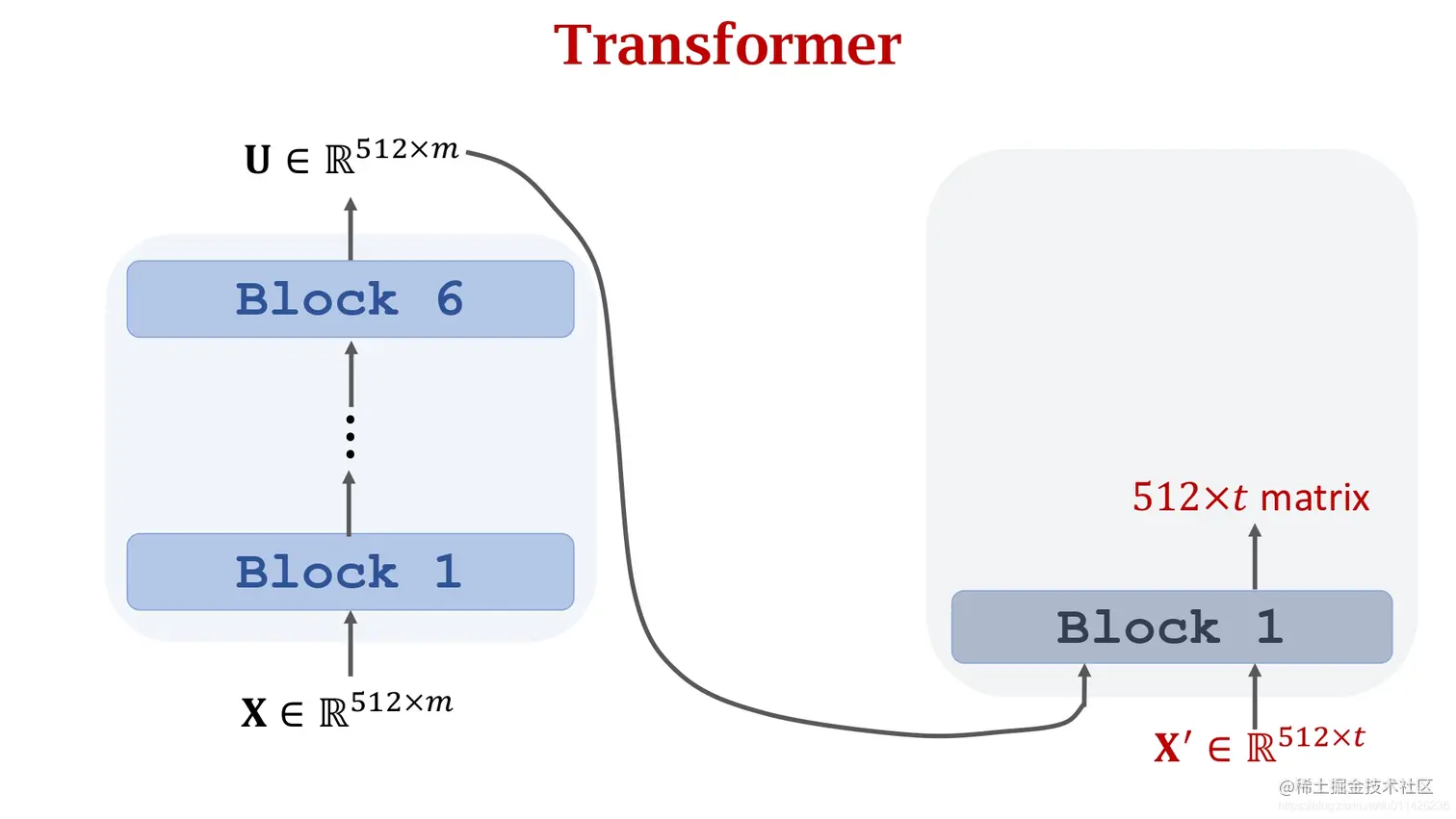

该模块左边输入序列是$512*m$的矩阵$U$，也即是Encoder网络的输出。右边的输入序列是$512*t$的矩阵$X^{\prime}$。这个模块输出$512*t$的矩阵，大小和右边的输入矩阵$X^{\prime}$一样。

再来一个Block，左边的输入矩阵还是Encoder的输出$U$。右边的输入是Decoder网络上一个模块的输出。第二个Block的输出还是$512*t$的矩阵。

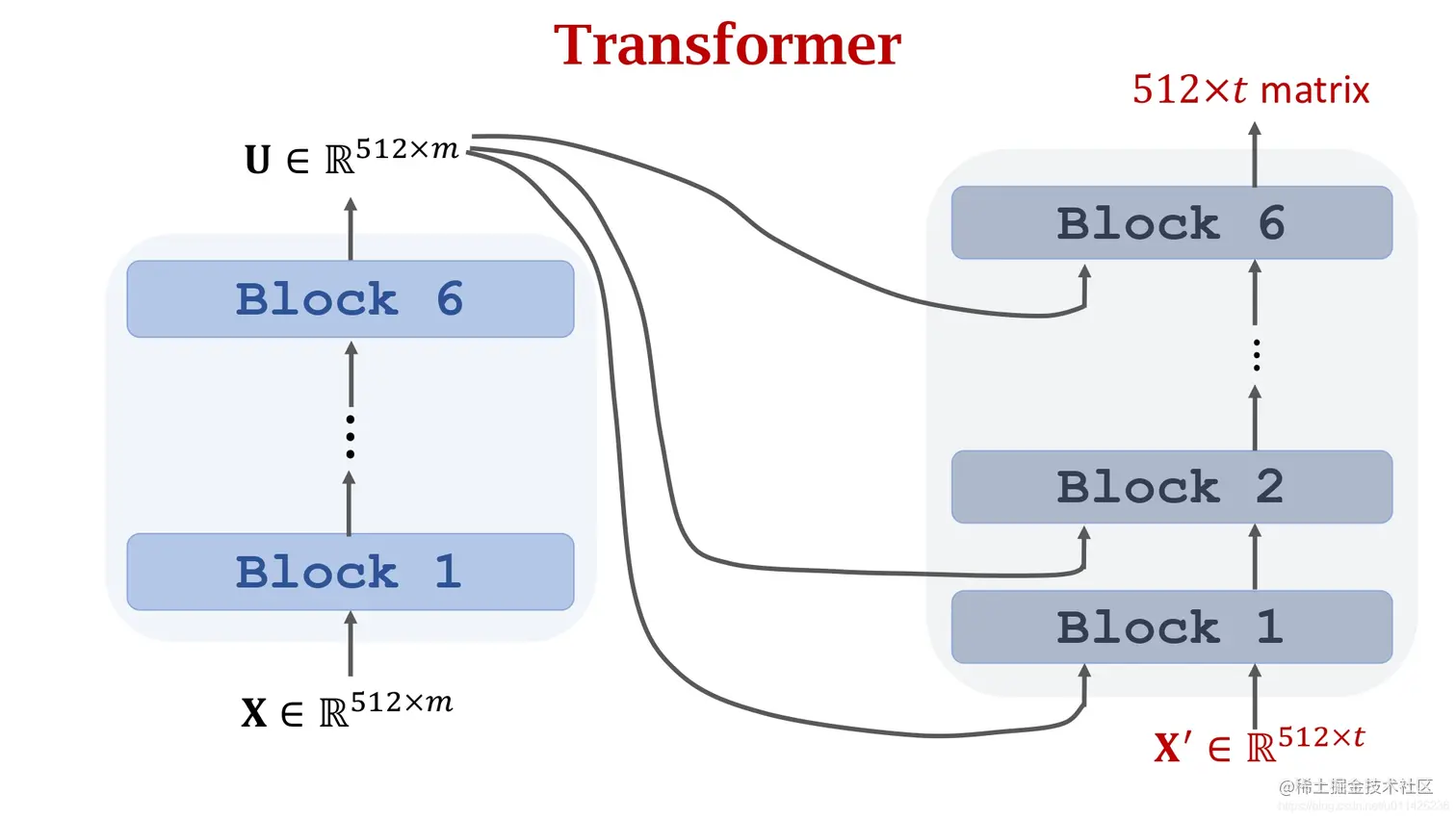

一共搭了6个Block组成了Decoder网络。这里的每个Block有3层，分别是Self-attention层、Attention层和全连接层。每个Block有两个输入序列和一个输出序列。左边输入序列都是矩阵$U$，即Encoder网络的输出。右边输入序列是前一个Block的输出。左边的Encoder网络和右边的Decoder网络组合起来就是Transformer模型。最终输出的序列是t个向量，每个向量都是512维的。

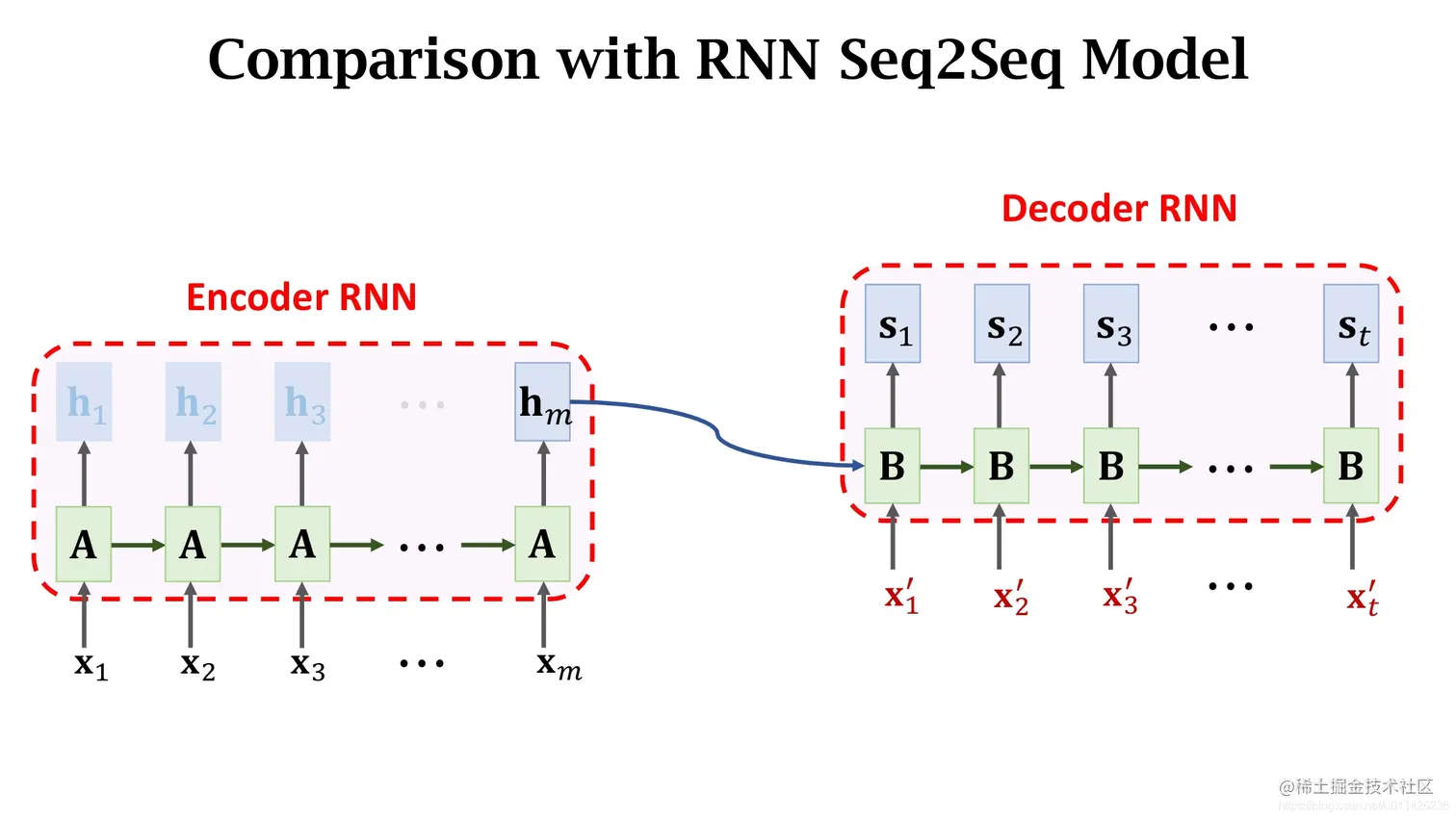

我们来回顾一下RNN的Seq2seq模型，它有两个输入序列，Encoder输入序列是$x_1, \cdots, x_m$，Decoder输入序列是$x_1^{\prime}, \cdots, x_t^{\prime}$。Transformer模型也有这两个输入序列。Decoder输出t个状态向量，$s_1, \cdots, s_t$。Transformer也是这样。

可以看出，Transformer模型和RNN的Seq2seq模型输入大小和输出大小完全一样。所以，所有RNN的Seq2seq模型能做的，Transformer模型也都能做。

Summary（总结）

这节课我们从单头Attention和Self-attention入手，最终搭建出Transformer这样一个深度神经网络。现在来总结一下这节课的内容。

这节课我们构造了多头Self-attention，它们都单头Self-attention堆叠而来。每个Self-attention有各自的参数矩阵，都把矩阵$X$作为输入。它们输出各自的$C$矩阵，大小都是$d*m$，m是输入序列长度。然后把所有得到的$C$做Concatenation就可以得到一个更高的矩阵，这个矩阵就是多头Self-attention的输出。

使用同样的方法可以把单头Attention变成多头Attention。Encoder网络就是用多头Self-attention和全连接层搭出来的。每个block有两层，分别是Self-attention层和全连接层。每个Block的输入和输出都是$512*m$的矩阵。Encoder网络一共用了6个 这样的Block，每个都有自己的参数，Block之间不共享参数。这些Block中还有向ResNet那样的Skip-connection的技巧，这里就不详细介绍了。

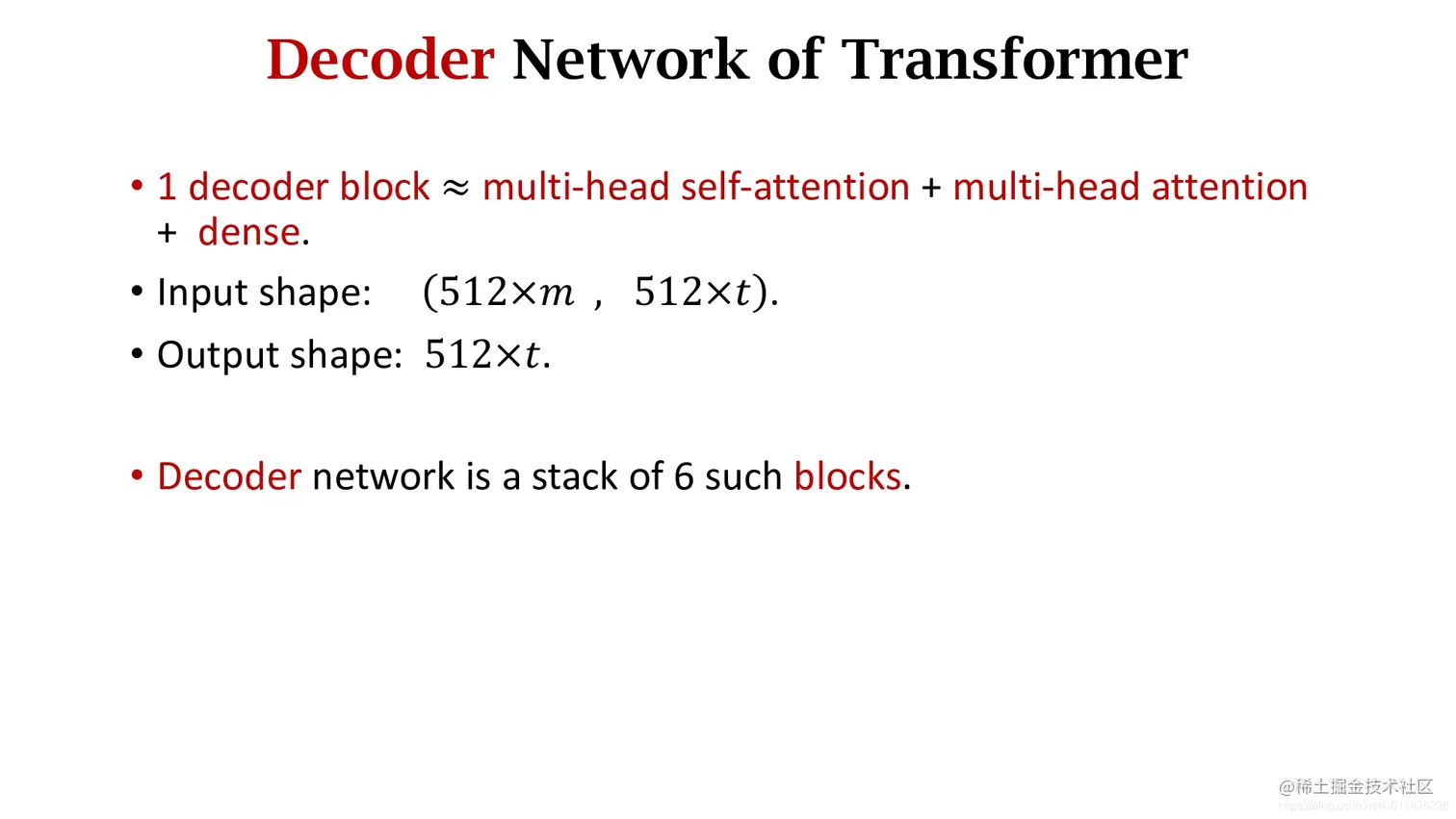

Decoder网络就是用多头Self-attention、多头Attention和全连接层搭出来的。每个block有三层，分别是Self-attention层、Attention层和全连接层。每个Block的输入是$512*m$的矩阵和$512*t$的矩阵，输出一个序列长度为t。Decoder网络一共用了6个 这样的Block，每个都有自己的参数，Block之间不共享参数。

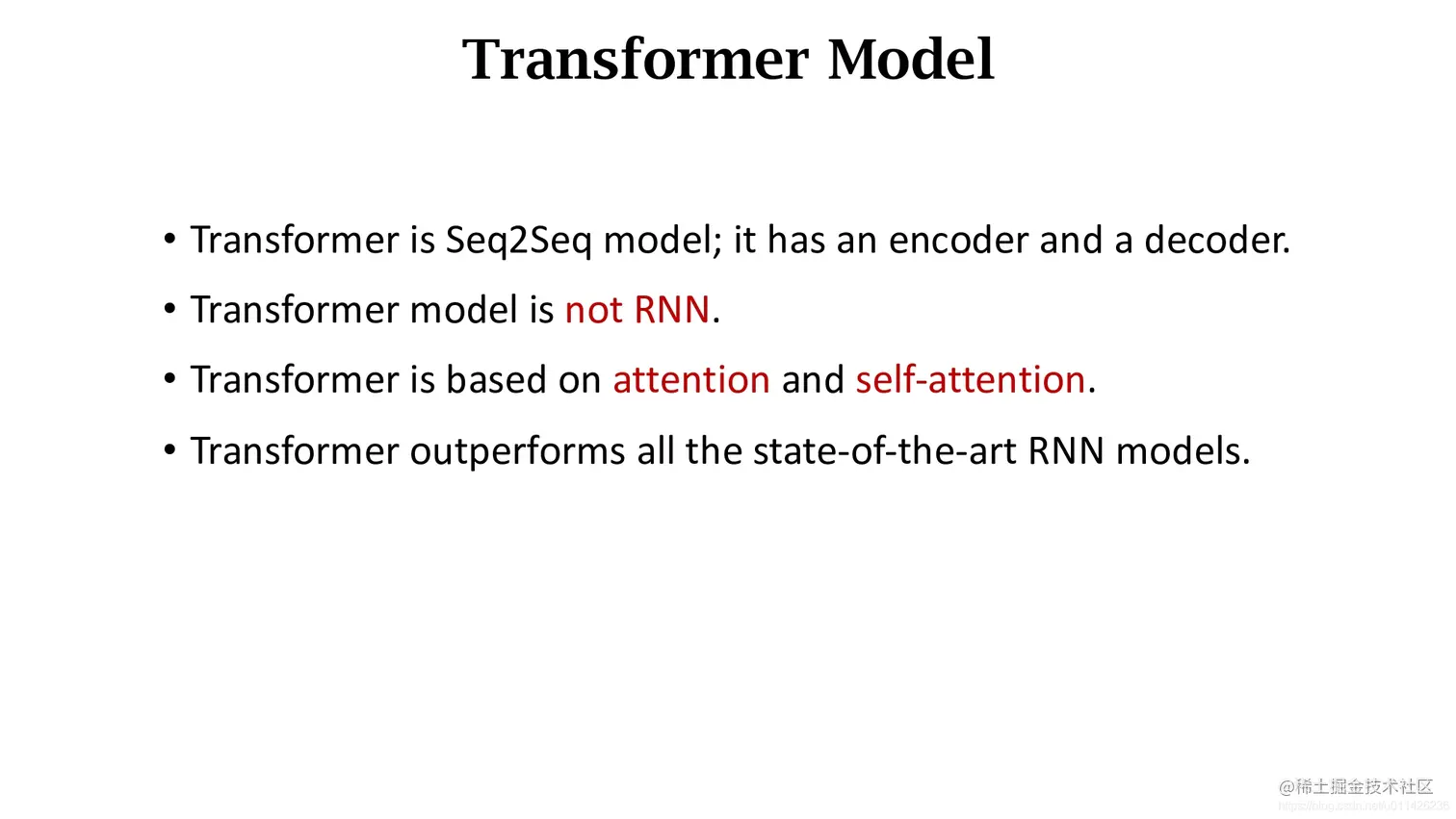

最后，总结一下Transformer模型。Transformer模型是Seq2seq模型，有Encoder和Decoder网络，可以用于机器翻译。Transformer不是RNN，没有循环结构，其全部基于Attention和全连接层。Transformer的输入和输出大小与RNN都完全一样。Transformer的效果非常好。
