Google提出了移动端模型MobileNet，其核心是采用了深度可分离卷积，其不仅可以降低模型计算复杂度，而且可以大大降低模型大小，适合应用在真实的移动端应用场景。在认识MobileNet之前，我们先了解一下什么是深度可分离卷积，以及和普通卷积的区别。

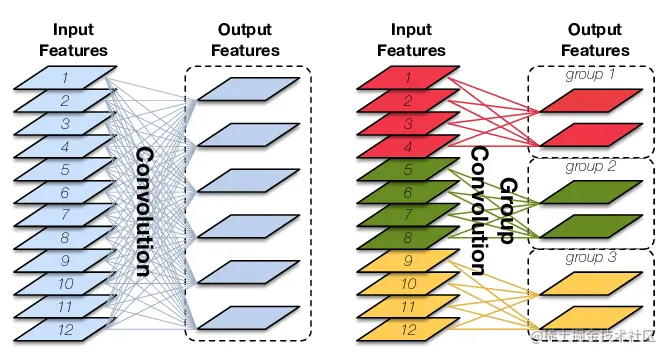

上面的图片展示了普通卷积和分组卷积的不同，下面我们通过具体的例子来看。

普通卷积

标准卷积运算量的计算公式：

计算公式参考：深度学习之（经典）卷积层计算量以及参数量总结 （考虑有无bias，乘加情况） - 琴影 - 博客园 (cnblogs.com)

参数量计算公式：$K^{2} \times C_{0} \times C{1}$

$C_{0}$ :输入的通道。

K：卷积核大小。

H,W：输出 feature map的大小

$C_{1}$：输出通道的大小。

bias=False,即不考虑偏置的情况有-1，有True时没有-1。

举例：

输入的尺寸是227×227×3，卷积核大小是11×11，输出是6，输出维度是55×55，

我们带入公式可以计算出

参数量：

$11^2 \times 3 \times 6$=2178

运算量：

$2 \times 3 \times11^{2}\times 55\times 55 \times 6$=13176900

分组卷积

分组卷积则是对输入feature map进行分组，然后每组分别卷积。

假设输入feature map的尺寸仍为$C_{0}\times H \times W$，输出feature map的数量为$C_{1}$个，如果设定要分成G个groups，则每组的输入feature map数量为$\frac{C_{0}}{G}$，每组的输出feature map数量为$\frac{C{1}}{G}$，每个卷积核的尺寸为$\frac{C_{0}}{G}\times K \times K$，卷积核的总数仍为$C_{1}$个，每组的卷积核数量为$\frac{C{1}}{G}$，卷积核只与其同组的输入map进行卷积，卷积核的总参数量为$N\times \frac{C_{0}}{G}\times K \times K$，总参数量减少为原来的 $\frac{1}{G}$。

计算量公式：

分组卷积的参数量为：

举例：

输入的尺寸是227×227×3，卷积核大小是11×11，输出是6，输出维度是55×55，group为3

我们带入公式可以计算出

参数量：

$11^2 \times \frac{3}{3} \times \frac{6}{3} \times 3$=726

运算量：

$\left[\left(2 \times 11^{2} \times3 / 3 +1\right) \times 55 \times 55 \times 6 / 3\right] \times 3$=2205225

深度可分离卷积（Depthwise separable conv）

设输入特征维度为$D_{F}\times D_{F}\times M$，M为通道数，$D_{k}$为卷积核大小，M为输入的通道数， N为输出的通道数,G为分组数。

当分组数量等于输入map数量，输出map数量也等于输入map数量，即M=N=G，N个卷积核每个尺寸为$D_{k}\times D_{k}\times 1$时，Group Convolution就成了Depthwise Convolution。

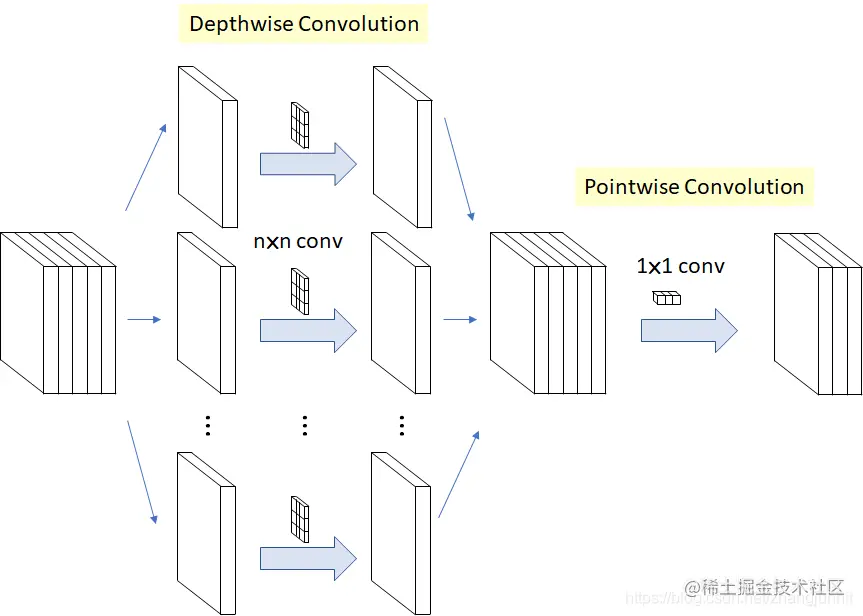

逐点卷积就是把G组卷积用conv1x1拼接起来。如下图：

深度可分离卷积有深度卷积+逐点卷积。计算如下：

• 深度卷积：设输入特征维度为$D_{F}\times D_{F}\times M$，M为通道数。卷积核的参数为$D_{k}\times D_{k}\times 1 \times M$。输出深度卷积后的特征维度为：$D_{F}\times D_{F}\times M$。卷积时每个通道只对应一个卷积核（扫描深度为1），所以 FLOPs为：$M\times D_{F}\times D_{F}\times D_{K}\times D_{K}$

• 逐点卷积：输入为深度卷积后的特征，维度为$D_{F}\times D_{F}\times M$。卷积核参数为$1\times1\times M\times N$。输出维度为$D_{F}\times D_{F}\times N$。卷积过程中对每个特征做$1 \times 1$的标准卷积， FLOPs为：$N \times D_{F} \times D_{F}\times M$

  将上面两个参数量相加就是 $D_{k} \times D_{k} \times M+M \times N$

所以深度可分离卷积参数量是标准卷积的$\frac{D_{K} \times D_{K} \times M+M \times N}{D_{K} \times D_{K} \times M \times N}=\frac{1}{N}+\frac{1}{D_{K}^{2}}$

mobileNetV1

详见论文翻译：

blog.csdn.net/hhhhhhhhhhw…

mobileNetV1的网络结构如下图.前面的卷积层中除了第一层为标准卷积层外，其他都是深度可分离卷积（Conv dw + Conv/s1），卷积后接了一个7*7的平均池化层，之后通过全连接层，最后利用Softmax激活函数将全连接层输出归一化到0-1的一个概率值，根据概率值的高低可以得到图像的分类情况。

pytorch版本

import torch
import torch.nn as nn
import torchvision

def BottleneckV1(in_channels, out_channels, stride):
  return  nn.Sequential(
        nn.Conv2d(in_channels=in_channels,out_channels=in_channels,kernel_size=3,stride=stride,padding=1,groups=in_channels),
        nn.BatchNorm2d(in_channels),
        nn.ReLU6(inplace=True),
        nn.Conv2d(in_channels=in_channels, out_channels=out_channels, kernel_size=1, stride=1),
        nn.BatchNorm2d(out_channels),
        nn.ReLU6(inplace=True)
    )

class MobileNetV1(nn.Module):
    def __init__(self, num_classes=1000):
        super(MobileNetV1, self).__init__()

        self.first_conv = nn.Sequential(
            nn.Conv2d(in_channels=3,out_channels=32,kernel_size=3,stride=2,padding=1),
            nn.BatchNorm2d(32),
            nn.ReLU6(inplace=True),
        )

        self.bottleneck = nn.Sequential(
            BottleneckV1(32, 64, stride=1),
            BottleneckV1(64, 128, stride=2),
            BottleneckV1(128, 128, stride=1),
            BottleneckV1(128, 256, stride=2),
            BottleneckV1(256, 256, stride=1),
            BottleneckV1(256, 512, stride=2),
            BottleneckV1(512, 512, stride=1),
            BottleneckV1(512, 512, stride=1),
            BottleneckV1(512, 512, stride=1),
            BottleneckV1(512, 512, stride=1),
            BottleneckV1(512, 512, stride=1),
            BottleneckV1(512, 1024, stride=2),
            BottleneckV1(1024, 1024, stride=1),
        )

        self.avg_pool = nn.AvgPool2d(kernel_size=7,stride=1)
        self.linear = nn.Linear(in_features=1024,out_features=num_classes)
        self.dropout = nn.Dropout(p=0.2)
        self.softmax = nn.Softmax(dim=1)

        self.init_params()

    def init_params(self):
        for m in self.modules():
            if isinstance(m, nn.Conv2d):
                nn.init.kaiming_normal_(m.weight)
                nn.init.constant_(m.bias,0)
            elif isinstance(m, nn.Linear) or isinstance(m, nn.BatchNorm2d):
                nn.init.constant_(m.weight, 1)
                nn.init.constant_(m.bias, 0)

    def forward(self, x):
        x = self.first_conv(x)
        x = self.bottleneck(x)
        x = self.avg_pool(x)
        x = x.view(x.size(0),-1)
        x = self.dropout(x)
        x = self.linear(x)
        out = self.softmax(x)
        return out

if __name__=='__main__':
    model = MobileNetV1()
    print(model)

    input = torch.randn(1, 3, 224, 224)
    out = model(input)
    print(out.shape)
