数码管扫描显示中的清屏操作

本文已参与「新人创作礼」活动，一起开启掘金创作之路。

• 多位数码管显示原理     在多位LED显示时， 由于静态显示占用的I/O口线较多，CPU的开销很大， 所以为了节省单片机的I/O口线， 简化硬件电路， 常采用动态扫描方式来作为LED数码管的接口电路。 在实际的工程应用中， 它是使用最为广泛的一种显示方式， 其接口电路是把所有显示器的8个笔划段h～a 同名端连在一起， 而每一个显示器的公共极COM 端与各自独立的I/O口连接。当MCU向字段输出口送出字形码时， 所有显示器接收到相同的字形码， 但究竟是那个显示器亮， 则取决于COM 端， 而这一端是由I/O口控制的， 所以我们就可以自行决定何时显示哪一位了。
• 动态扫描 而所谓动态扫描就是指我们采用分时的方法， 一位一位地轮流控制各个显示器的COM 端， 使各个显示器每隔一段时间点亮一次。 在轮流点亮的扫描过程中， 每位显示器的点亮时间是极为短暂的（约1 ms左右） ， 由于人的视觉暂留现象及发光二极管的余辉效应， 尽管实际上各位显示器并非同时点亮， 但只要扫描的速度足够快， 给人的印象就是一组稳定的显示数据， 不会有闪烁感。 LED不同位显示的时间间隔可以通过定时中断完成。 如对8位LED显示器， 扫描显示频率为50Hz，假如显示一位保持1 ms时间， 则显示完所有8位只需8ms， 于是另外1 2ms时间内， CPU完全可以处理其它工作。 上述保持1 ms的时间应根据实际情况而定， 不能太短， 时间太短发光二极管发光太弱， 无法看清。但也不能太长， 时间越长， 占用CPU时间也越多，CPU处理其它工作的时间就越少。 动态显示方式实质是以牺牲CPU时间换取元件和能耗的减少。

注意： 在以扫描的方式显示多位数码管时，在切换到下一位数码管的显示之前，要做清屏操作，即让数码管熄灭。否则刚刚被被显示的图样会在下一位数码管上被短暂显示。导致显示不正常。 以下面的代码为例，在切换位之间的P1=0x00实现清屏操作。

void Display()
{
	   P1=dispbitcode[dispbuf[3]];
		 dis1=0;
		 dis2=1;
		 dis3=1;
		 dis4=1;
		 Delay(10);
	//	 P1=0x00;
		 P1=dispbitcode[dispbuf[2]];
		 P17=1;
		 dis1=1;
		 dis2=0;
		 dis3=1;
		 dis4=1;
		 Delay(10);
	//	 P1=0x00;
		 P1=dispbitcode[dispbuf[1]];
		 dis1=1;
		 dis2=1;
		 dis3=0;
		 dis4=1;
		 Delay(10);
	//	 P1=0x00;
		 P1=dispbitcode[dispbuf[0]];
		 dis1=1;
		 dis2=1;
		 dis3=1;
		 dis4=0;
		 Delay(10);
	//	 P1=0x00;
}

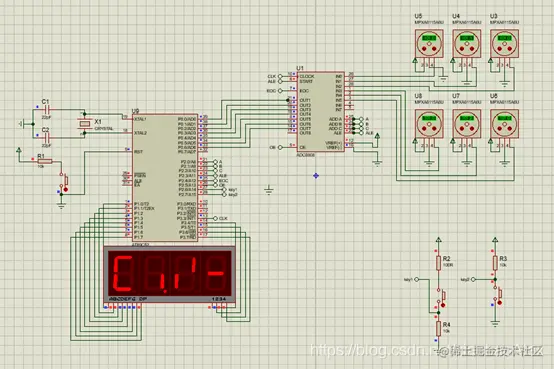

假使P1=0x00被注释，则在proteus中的仿真现象如图所示。

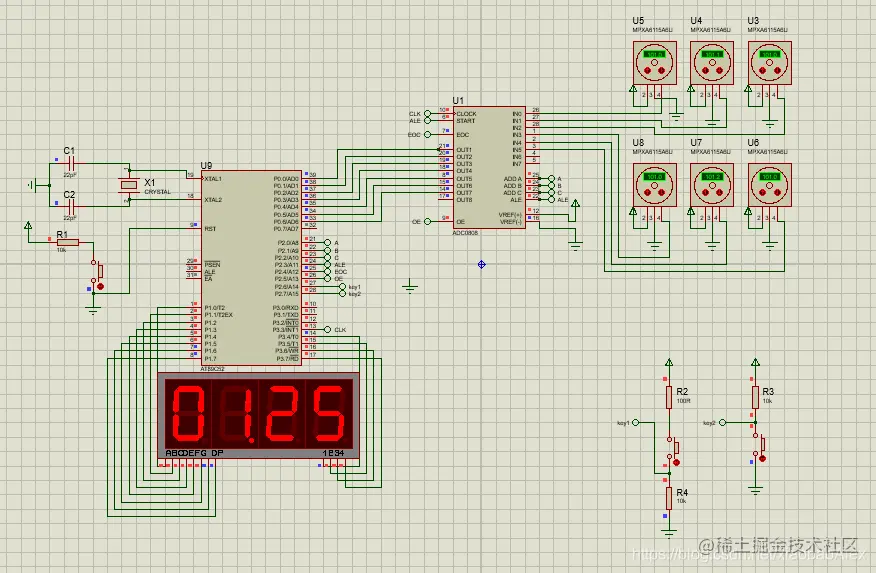

但如果消除注释加上清屏操作后，仿真结果便恢复正常。
