大家好，我是小杜杜，今天聊聊一个老生常谈的话题：浏览器的渲染过程，在面试的过程中，这个问题也是常考题，通常面试官会问：从输入一个url地址到浏览器完成渲染的整个过程发生了什么？

渲染的过程实际上非常复杂，我们需要了解并熟知其过程即可

发生的过程

当浏览器地址栏输入URL并回车的过程依次是（建议熟记～）：

  1. 浏览器查找当前URL是否存在缓存，并比较缓存是否过期
  2. DNS 解析 URL 对应的 IP
  3. 根据 IP 建立 TCP 链接（三次握手）
  4. 发送 http 请求
  5. 服务器处理请求，浏览器接受 HTTP 响应
  6. 浏览器解析并渲染页面
  7. 关闭 TCP 链接（四次握手）

查找缓存

浏览器首先会去查找缓存，就好像你要去一个地方，首先要想这个地方去过没有，如果去过直接过去，没去过则按照导航一步一步过去，那么浏览器也是一样的。

浏览器先查看浏览器缓存 => 系统缓存 => 路由缓存中是否有该地址页面，如果有则直接显示页面内容，反之则进行下一步。

  • 浏览器缓存：浏览器会记录DNS一段时间，因此，只是第一个地方解析DNS请求；
  • 系统缓存：如果在浏览器缓存中不包含这个记录，则会使系统调用操作系统，获取操作系统的记录(保存最近的DNS查询缓存)；
  • 路由器缓存：如果上述两个步骤均不能成功获取DNS记录，继续搜索路由器缓存；

最后,三个缓存都为寻找到，则继续想ISP搜索

DNS解析

DNS解析一般指域名解析，是把域名所指向网站空间IP，也就是数字地址，而域名解析的主要作用就是便于记忆。

那么为什么需要解析呢？

因为在网络通信中，大部分是机遇 TCP/IP 的，而 TCP/IP 是基于 IP 地址的，所以计算机在网络上只能识别IP地址(如：202.97.111.101),而不能识别域名

TCP 链接

之后会根据IP进行TCP链接，通过 IP 和默认的80端口，和服务器简历TCP链接

具体如何链接可以看看这篇文章 TCP三次握手和四次挥手深入实践

浏览器是如何解析并渲染页面

我们知道执行 JS 有一个 JS 引擎，那么执行渲染也有一个渲染引擎。同样，渲染引擎在不同的浏览器中也不是都相同的。

比如在 Firefox 中叫做 Gecko，在 Chrome 和 Safari 中都是基于 WebKit 开发的。

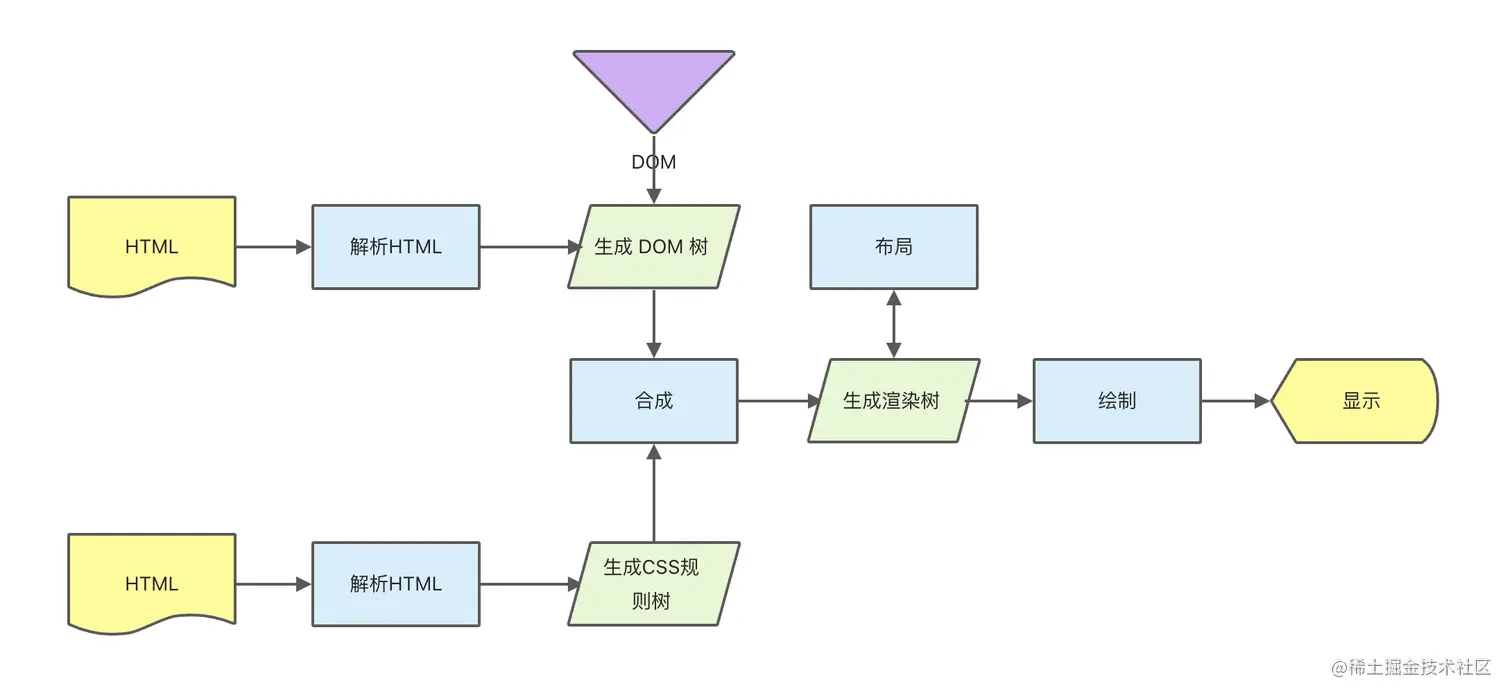

过程图：


我们从图中可以看到

  • 首先将 HTML 通过 HTMl parser 转化为 DOM tree, 同时 css 通过 ccs 规则和css解析器转化为 CSSDOM tree
  • 然后将两者进行合成，形成最终的 render tree(注意：此时并不知道html的具体内容，也不知道具体位置是什么）
  • 然后通过 layout 就可以精确计算到要显示的这些 dom 真正的宽高，位置颜色，最后开始 paint，画图，把内容呈现出来

如何将HTML转化为DOM树

我们知道，我们写代码的时候会分为 HTML、CSS、JS 文件，也就是字符串，但计算机硬件是不理解这些字符串的，实际上，在网络传输中的内容实际上都是 0 和 1 的字节数据。

当浏览器拿到这些字节数据的时候，换转化成对应的字符串，也就是我们写的代码。

之后浏览器会将这些字符串通过此法分析转化为标记（token），这一过程叫做标记化

那么为什么要进行标记呢？原因是最终会把代码拆分成一块一块的，并且给这些内容打上标记，便于理解这块代码是什么意思。

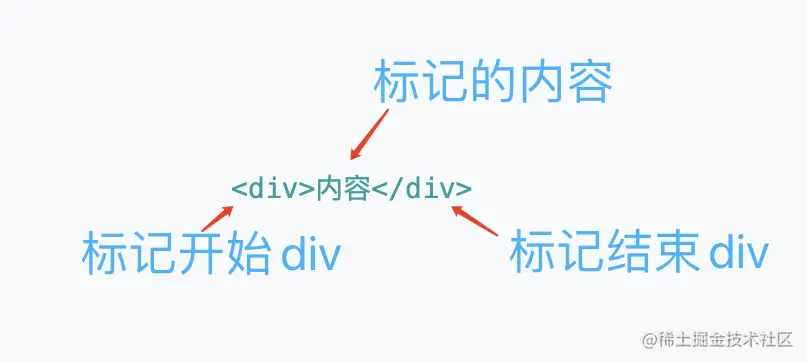

如：

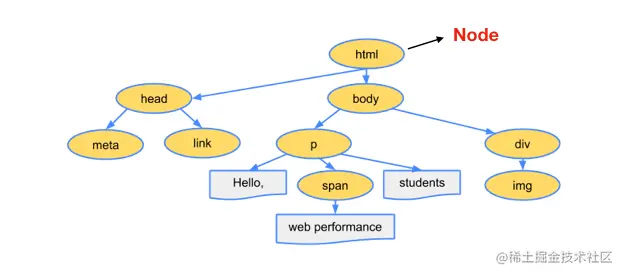

当标记结束后，紧接着会转化为 Node，然后这些Node会形成一个DOM树


总结下所进行的过程：字节数据 => 字符串 => Token => Node => DOM

如何将CSS转化为CSSDOM树

跟HTML转化为DOM树的过程非常类似，其过程为：字节数据 => 字符串 => Token => Node => CSSDOM

注意这一过程浏览器会确定下每一个节点的样式到底是什么，并且这一过程其实是很消耗资源的。

举个简单的例子：

   <div>
       <p> <span> </span> </p>
   </div>

   //渲染样式，分别对 span 进行渲染
   // 第一种
   span{
       color: red
   }

   //第二种
   div > p > span{
       color: red
   }
  • 对于第一种而言，浏览器只要找到对应的span标签即可
  • 对于第二种而言，浏览器需要找到所有的span标签，再找到span标签的p标签，再找到之上的div标签，然后给符合这种规则的标签设置颜色，这样的过程就会变得很复杂

如何渲染为最终的render tree

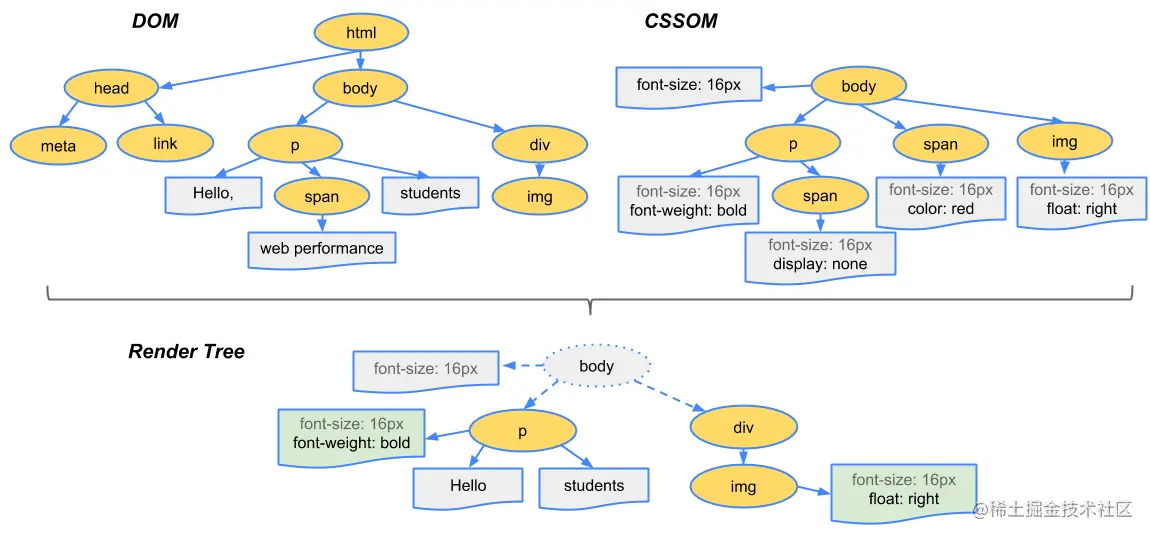

当我门拿到 DOM Tree 和 CSSDOM Tree时，要将两棵树进行结合，这一过程并不是简简单单的将两者合并。


需要注意的是

  • Render Tree 只包含需要显示的节点和这些节点的样式信息，比如样式为display：none的，并不再Render Tree中展示
  • 当浏览器生成渲染树以后，就会根据渲染树来进行布局（也可以叫做回流），然后调用 GPU 绘制，合成图层，显示在屏幕上。（这一部分的内容过于底层，还涉及到硬件相关的知识）

End

致此，有关浏览器渲染就已经完成了，相信各位小伙伴已经了解其过程了，喜欢的点个赞👍🏻支持下吧(●￣(ｴ)￣●)
