SVG是用于绘图的，那么它和其他绘图技术一样都是有网格坐标系统。坐标系简介：

以左上角为坐标系的原点(0,0)。
X 轴的正方向向右，Y 轴的正方向向下。
坐标轴以像数为单位。

viewport 视口

视口是指文档在HTML使用的画布区域。

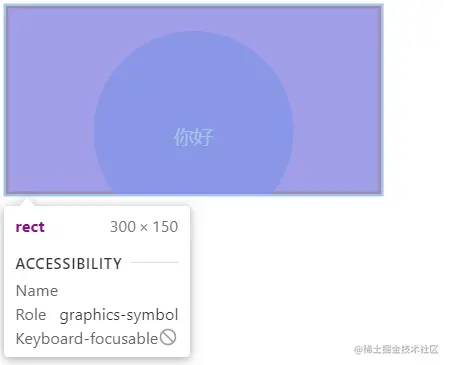

由 width、height 属性确定视口的大小。如果 SVG 元素不声明 viewport，浏览器会默认给定视口的大小 300px * 150px。

<svg version="1.1" xmlns="http://www.w3.org/2000/svg" baseProfile="full">
  <rect width="100%" height="100%" stroke="#FF5151" stroke-width="4" fill="#FF8EFF" />
  <circle cx="150" cy="100" r="80" fill="#BE77FF" />
  <text x="150" y="110" font-size="16" text-anchor="middle" fill="white">你好</text>
</svg>

viewbox

画布中的可视区。简单理解就是只在视口中绘制可视区范围内的内容。
viewBox 接收四个参数值，分别是 min-x，min-y，width，height。min-x 和 min-y 设置可视区在视口中的位置(可视区的左上角)，width 和 height 设置可视区的宽和高。注意 width 或 height 如果设置成 0 ，就代表没有可视区。
初始viewBox的范围和viewport完全相同。

示例，设置viewBox="0 0 100 100"。

    <svg
      version="1.1"
      xmlns="http://www.w3.org/2000/svg"
      baseProfile="full"
      width="300"
      height="200"
      viewBox="0 0 100 100"
    >
      <rect width="300" height="200" stroke="#FF5151" stroke-width="4" fill="#FF8EFF" />
      <circle cx="150" cy="100" r="80" fill="#BE77FF" />
      <text x="150" y="110" font-size="16" text-anchor="middle" fill="white">你好</text>
    </svg>

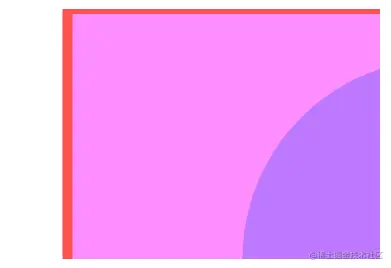

创建了0 0 100 100的可视区。视口中只展示了我们设置的可视区的内容。
区域自动缩放，以适应视口。

preserveAspectRatio

控制缩放图形相对视口的对齐方式。

preserveAspectRatio = <align> <meetOrSlice>?

align 有9种值：

y\x	xMin	xMid	xMax
yMin	xMinYMin	xMidYMin	xMaxYMin
yMid	xMinYMid	xMidYMid	xMaxYMid
yMax	xMinYMax	xMidYMax	xMaxYMax

none, 通过拉伸 viewBox 来适应整个视窗，不管宽高比。
xMin, viewBox 和 viewport 左边缘对齐。
xMid, viewBox 和 viewport x 轴中心对齐。
xMax, viewBox 和 viewport 右边缘对齐。
YMin, viewBox 和 viewport 上边缘对齐。
YMid, viewBox 和 viewport y 轴中心对齐。
YMax, viewBox 和 viewport 下边缘对齐。

meetOrSlice 常用值：

meet 宽高比将会被保留，尽可能的放大填满。类似于 background-size: contain。
slice 宽高比将会被保留，比例小的方向放大填满。类似于 background-size: cover。

    <svg
      version="1.1"
      xmlns="http://www.w3.org/2000/svg"
      baseProfile="full"
      width="300"
      height="200"
      viewBox="0 0 100 100"

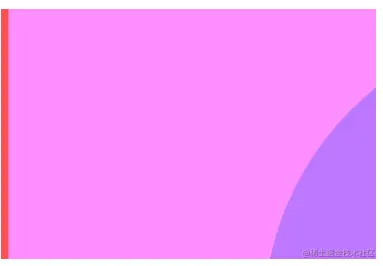

      preserveAspectRatio="xMinYMid slice"
    >
      <rect width="300" height="200" stroke="#FF5151" stroke-width="4" fill="#FF8EFF" />
      <circle cx="150" cy="100" r="80" fill="#BE77FF" />
      <text x="150" y="110" font-size="16" text-anchor="middle" fill="white">你好</text>
    </svg>

示例

实现一个半圆

    <svg
      width="100"
      height="100"
      viewBox="0 -50 100 100"
      preserveAspectRatio="xMinYMin slice"
      style="outline: 2px solid red"
    >
      <circle cx="0" cy="0" r="50" fill="green" />
    </svg>

通过preserveAspectRatio修改圆位置。

    <svg width="100" height="200" viewBox="0 0 200 200" style="outline: 1px solid red">
      <circle cx="100" cy="100" r="100" fill="green" stroke="none"></circle>
    </svg>

设置viewBox的宽是viewport的两倍。preserveAspectRatio默认值xMidYMid meet，x 轴中心对齐、y 轴中心对齐。

修改preserveAspectRatio的值xMinYMin meet，左边缘对齐、上边缘对齐。

    <svg
      width="100"
      height="200"
      viewBox="0 0 200 200"
      preserveAspectRatio="xMinYMin meet"
      style="outline: 1px solid red"
    >
      <circle cx="100" cy="100" r="100" fill="green" stroke="none"></circle>
    </svg>
