TCP/IP 协议群简介

TCP/IP协议群，又名互联网协议群(Internet Protocol Suite)

  • 类似OSI模型，一种网络协议的概念模型

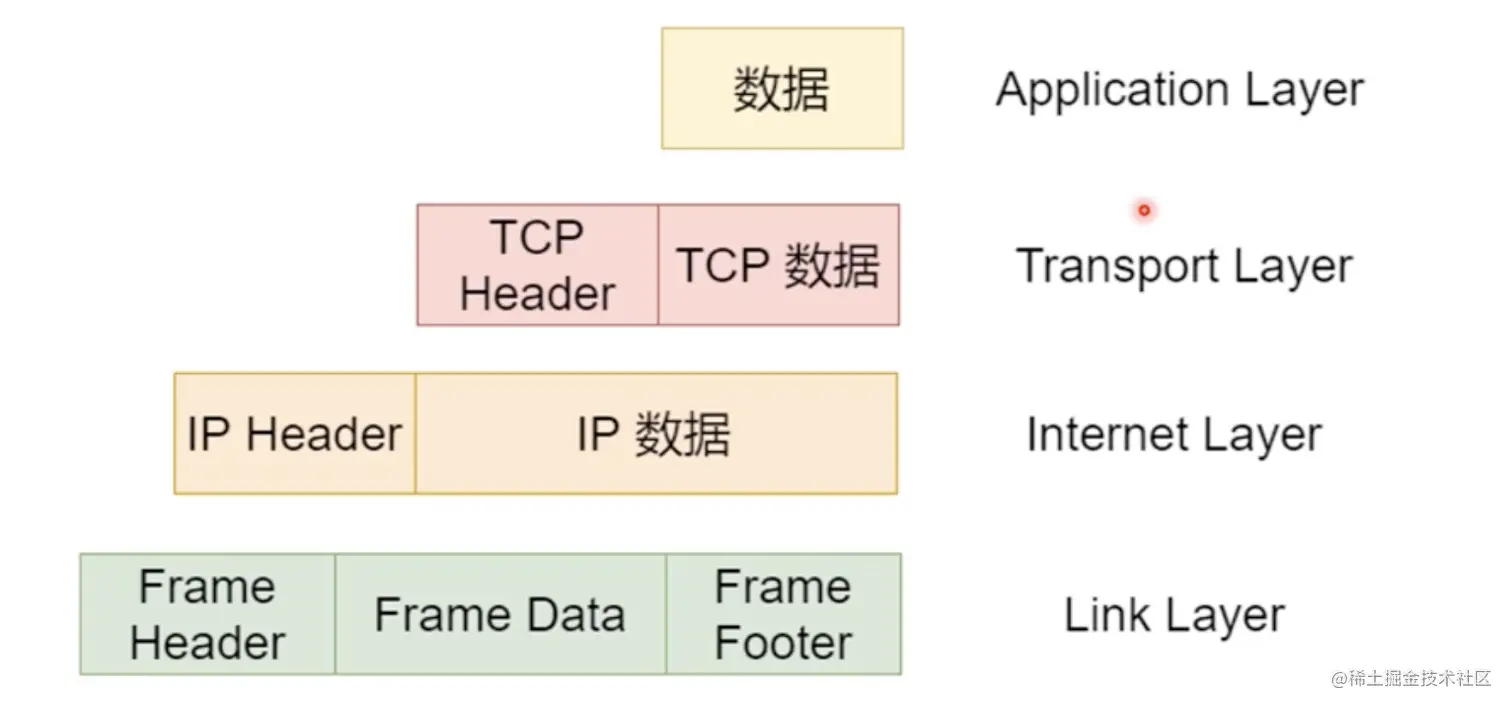

五层模型

应用层(Application): 汇聚OSI的应用、表示、会话层，负责抽象用户数据，提供顶层API

  • 提供应用间通信能力（如：HTTP协议）

  • HTTP/1.1 200 OK

    Accept-Ranges: bytes

    ...

传输层(Transport): 负责点到点的传输，即 host-to-host

  • 传输层两个协议：TCP/UDP协议

  • 传输层要求主机要提供端口号，端口号代表应用

  • 80:80

    数据...

网络层(Internet): 负责像物流公司一样，将封包从一个IP地址送到另一个IP地址

  • IP协议

  • from: 12.3.13.2

    to: 7.6.5.12

    数据...

链路层(Link): 负责设备到设备之间的数据传输，二进制传输

  • 多种底层网络协议Ethernet, Wi-Fi...

  • from: mac地址(设备标识号)

    to: mac地址

    数据...

物理层(Physical): 光电信号的传输

重要标识

port: 8080 -- 端口号 -- 应用

一个主机中有多个应用，在消息来的时候要知道把这个消息给到哪个应用，就需要一个端口号来标识

ipv4: 10.18.3.65

ipv6: fe80::b166:4d55:2584:70a3

位置编号

MAC: 00 1A 3F F1 4C C6

设备编号，设备在出厂时会有一个MAC编号

TCP/IP封包

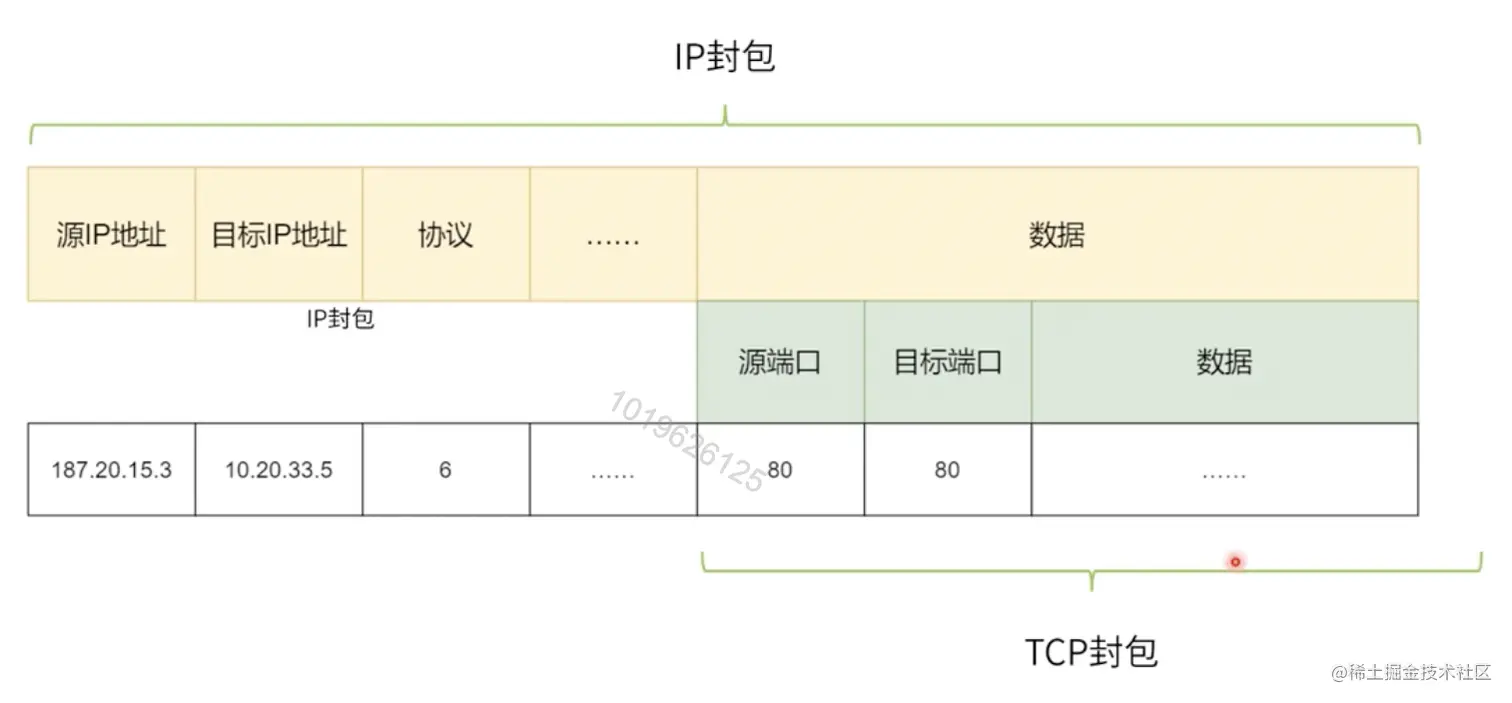

网络层封包 image-20220402011911633.png

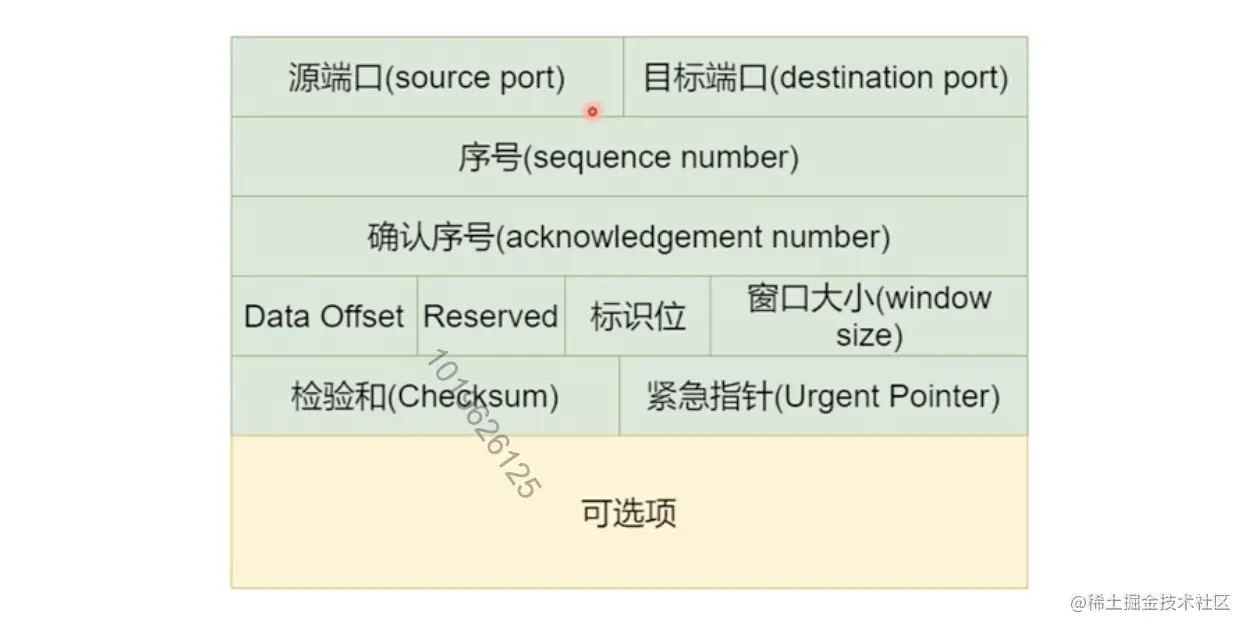

完整TCP协议头 image-20220402012145413.png

  • 每个封包称作一个TCP信息段 (TCP Segment)
  • Header用于描述传输行为 (如源端口，目标端口等)

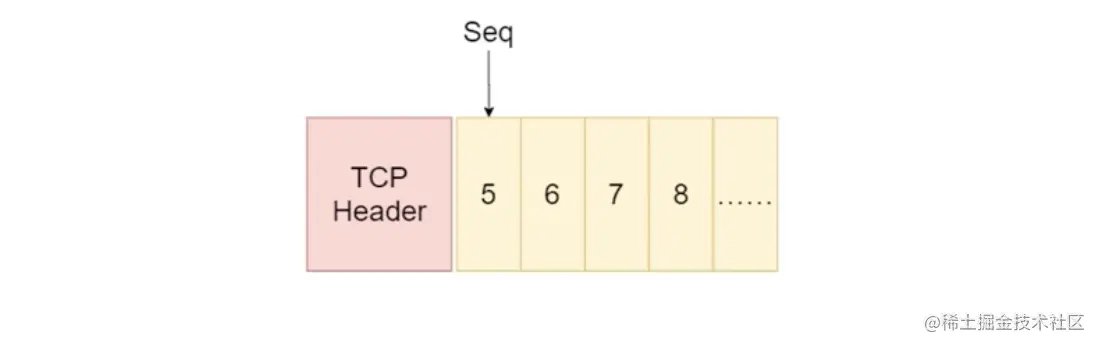

  • Header后面跟若干个byte数据，每个byte拥有自己的序列号


三次握手

建立连接为什么需要3次握手 -- 保证数据可靠

客户端 - SYN_SEND: 你好我想跟你聊一下（SYN）

服务端 - SYN_RECEIVED: 好的我有空（SYN-ACK）

客户端 - ESTABLISHED: 我们开始吧（ACK）

<-------- 开始交换数据 -------->

传输和处理数据顺序

客户端: 你今年多大了

客户端: 你们班有多少同学

服务端: 32

服务端: 23

消息的绝对顺序用（SEQ, ACK）这一对元祖描述

  • SEQ (Sequence): 这个消息发送前一共发送了多少字节
  • ACK (Acknowledge): 这个消息发送前一共收到了多少个字节

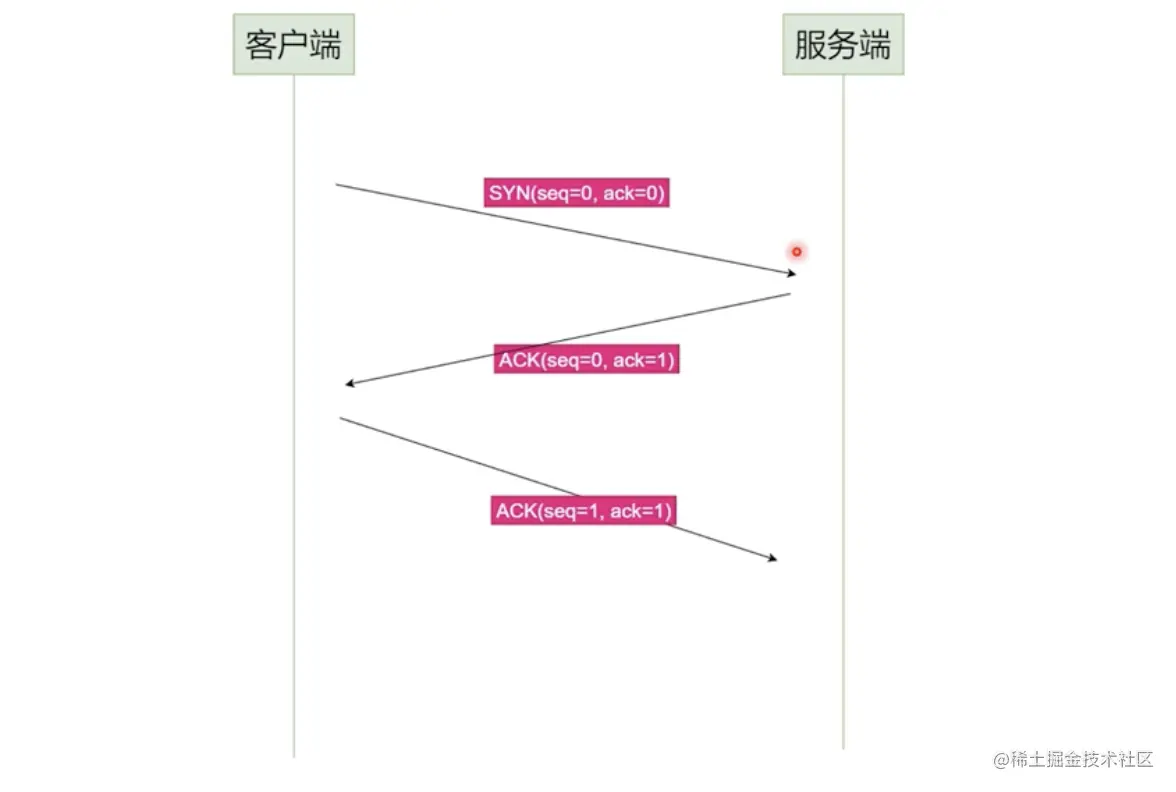

握手过程：

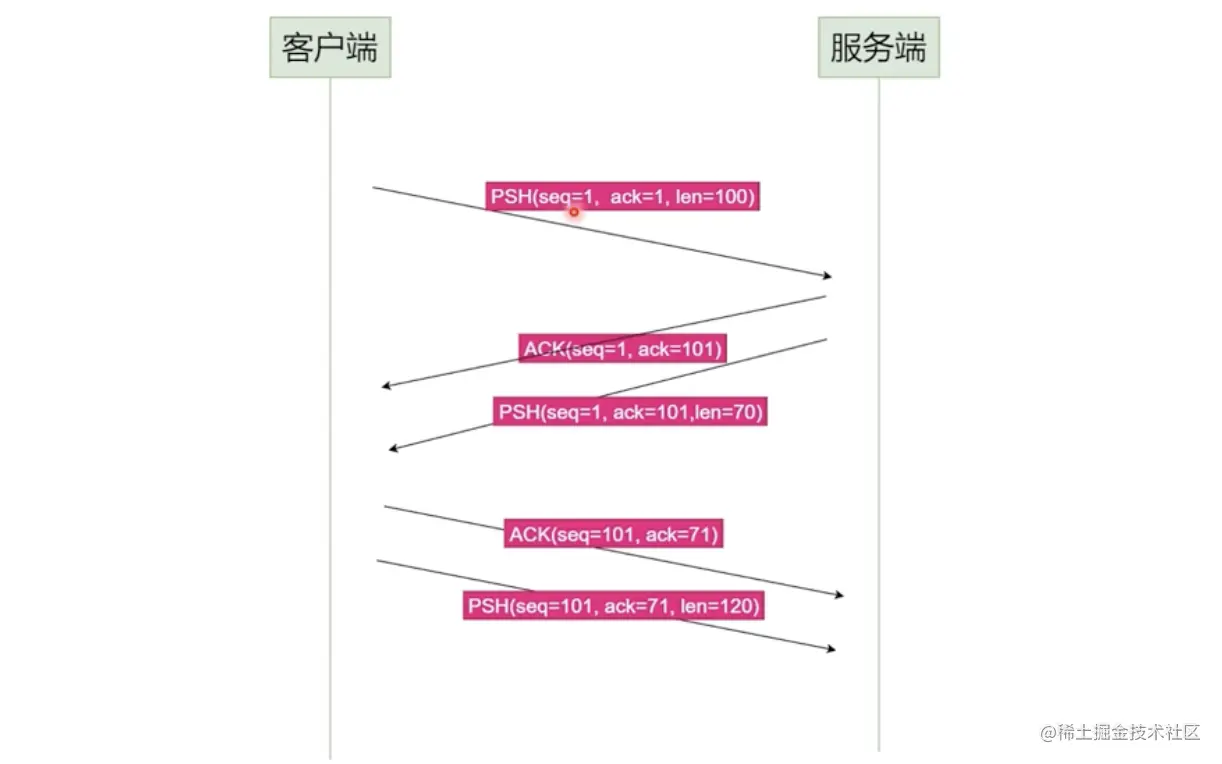

数据传输：


服务端会有缓冲区，10ms之内的延迟服务端可以发起纠错，帮你排序，10ms之外的就管不了了，延迟太久就当你消息丢了

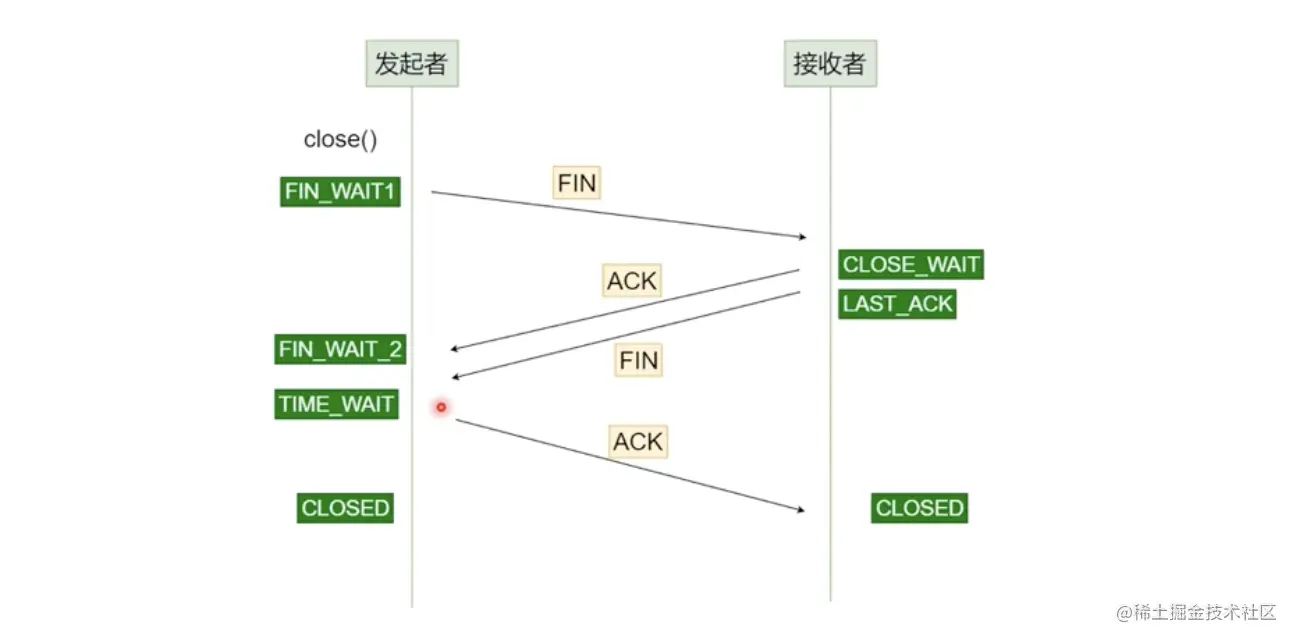

挥手（中断连接）

客户端: finish (等待所有对话完成)

服务端: finish (等待所有对话完成)

客户端: see you

核心是要把所有消息处理完


总结

  • 最简化原则：没有足够的事情要做，就不必分层
  • 网络中的顺序问题，TCP协议给了完美的解法，这个方法是可以迁移的 -- 算法不变量，找到一个唯一的东西
