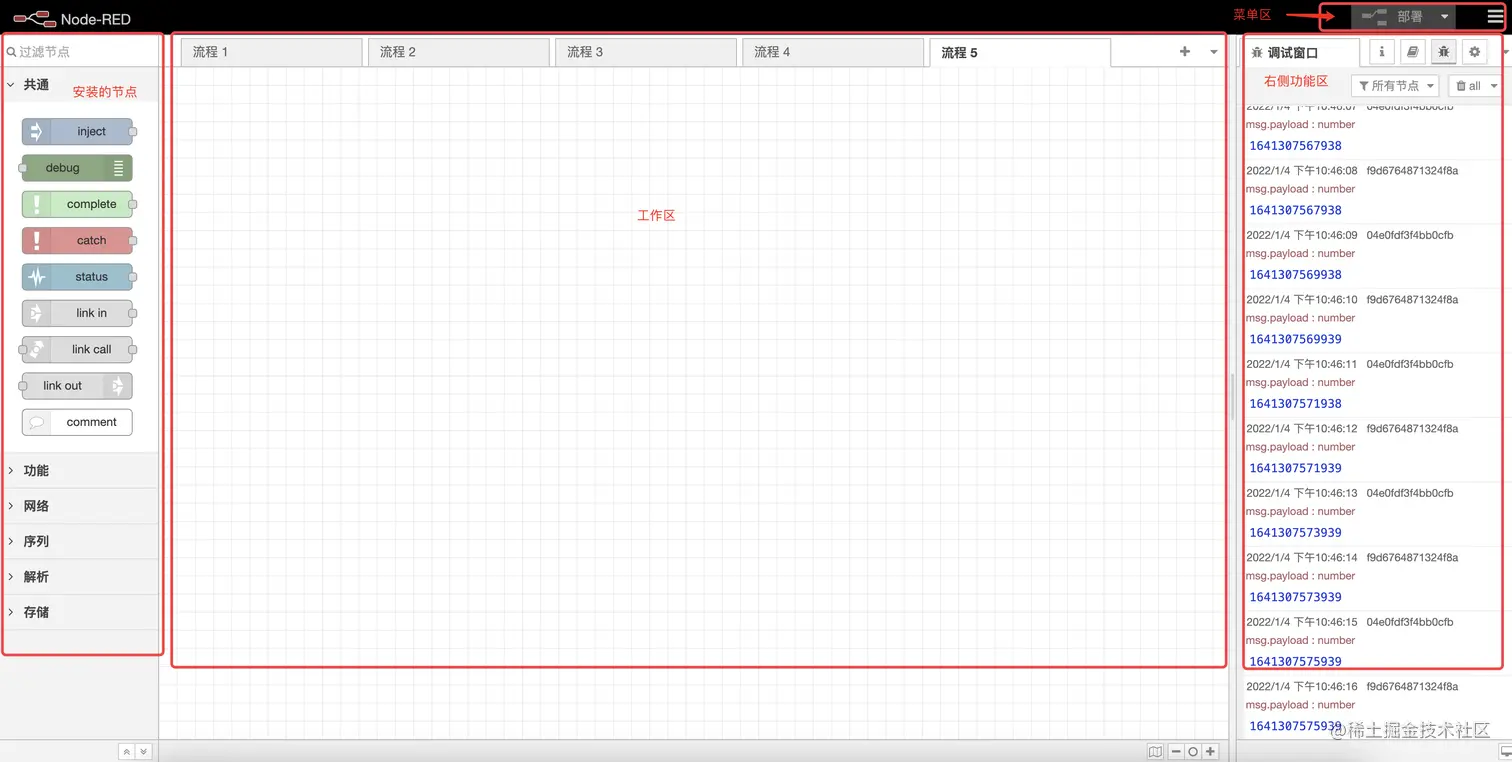

如下图，Node-Red主要分4个区域，分别是：节点区、工作区、菜单区、右侧信息区

节点区

在node-red中，默认安装了这样几类节点:

• 共通节点 用于调试，注入消息，跨流操作
• 功能节点 逻辑判断，函数处理，命令行执行，
• 网络节点 使用各种通信协议，http，websocket，tcp，udp
• 序列节点 对消息体进行格式化，分割，排序
• 解析节点 解析html，csv，json，xml，yaml
• 存储节点 读取，写入文件，监听文件目录

各节点会在接下来的文章里详细解释，先混个脸熟

工作区

工作区是你所有创建的流程,管理流程有两种方式：

• 点击右侧的“＋”来创建，双击流程来编辑流程属性或删除流程

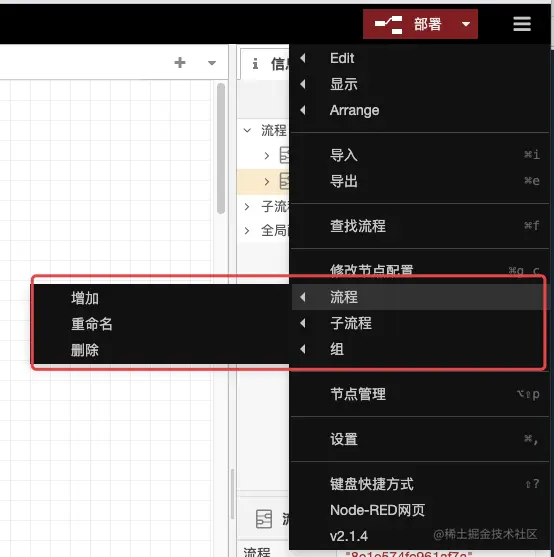

• 在菜单区操作

菜单区

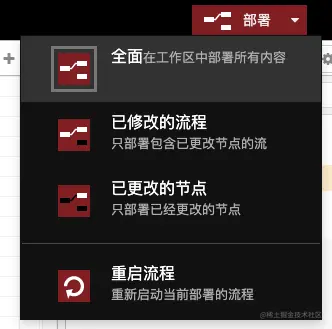

• 部署：部署按钮默认是部署所有的流，如果要对特定的流进行部署，选择只部署已更改节点的流，或只部署已更改的节点，或者重启当前部署的流程。

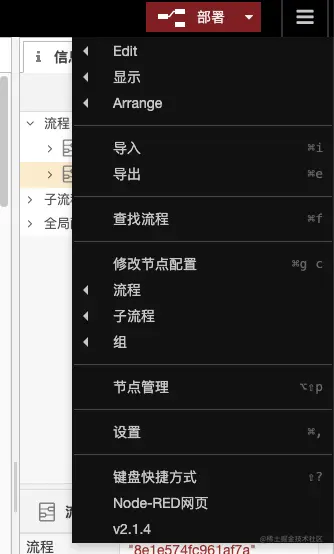

• 菜单

右侧信息区

右侧信息区域包括：信息、帮助、调试、配置、上下文数据（折叠隐藏）

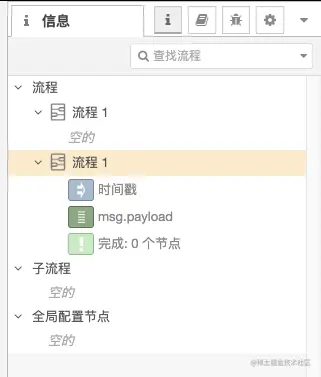

• 信息：显示流程列表、流程下的节点列表

• 帮助：点击节点，帮助面板在右侧，有一个小书本的图标，点击它我们节点帮助， 点击任意一个节点，我们都能看到这个节点的解释，包括输入，输出，详细介绍.

• 调试:在右侧有个虫子一样的图标，点击它就会显示调试的控制面板。 这个面板要显示的东西是要和debug节点进行一起使用的。可以打印出流中的数据。 在这里我们简单创建一个流来查看调试信息， 首先我们在编辑区域加两个节点，一个是inject节点，一个是debug节点， inject节点的配置是这样的

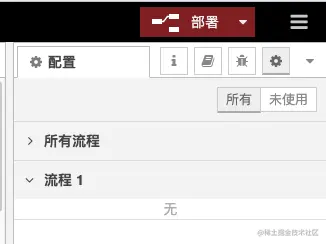

• 配置

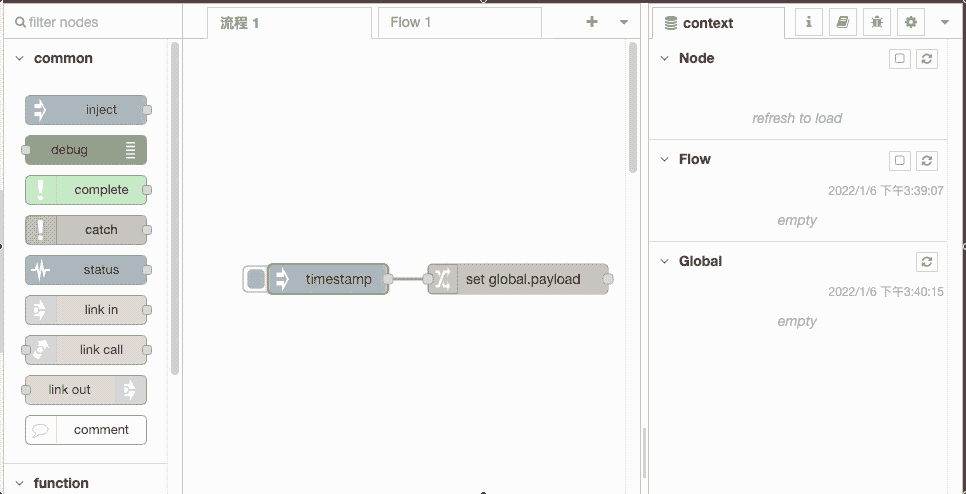

• 上下文数据

  Node-RED 提供了一种存储信息的方法，这些信息可以在不同节点之间共享，而无需使用通过流的消息。这称为“上下文”。
