Vue源码解读：03虚拟Dom篇

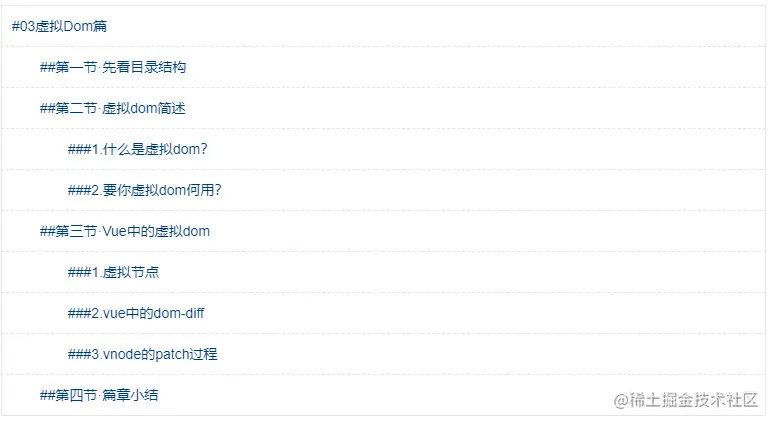

目录

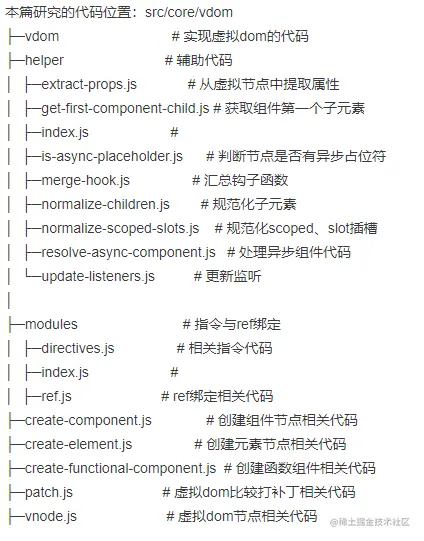

第一节·先看目录结构


第二节·虚拟dom简述

1.什么是虚拟dom？

前端三大主流框架中，React和Vue都涉及到虚拟dom，那么虚拟dom是啥呢？程序的世界，见名知意，是一个被广泛认可的编码命名规则。从见名知意这个角度，虚拟dom就是dom的一种虚拟，假的dom。开发中，真实dom通常使用html来描述，而虚拟dom采用的虚拟技术通常是JavaScript，也就是说使用JavaScript来编写模拟dom，这样并非真实的dom就是虚拟dom。简单的说，虚拟dom是指用JavaScript编写的伪dom。例如下面这样。

//真实dom：html标签描述的dom节点
<div id="divNode">真实dom节点</div>

//虚拟dom：js描述的dom节点
Element({
    tagName:'div',
    attr:{ id:'divNode', value:'虚拟dom节点' }
})

2.要你虚拟dom何用？

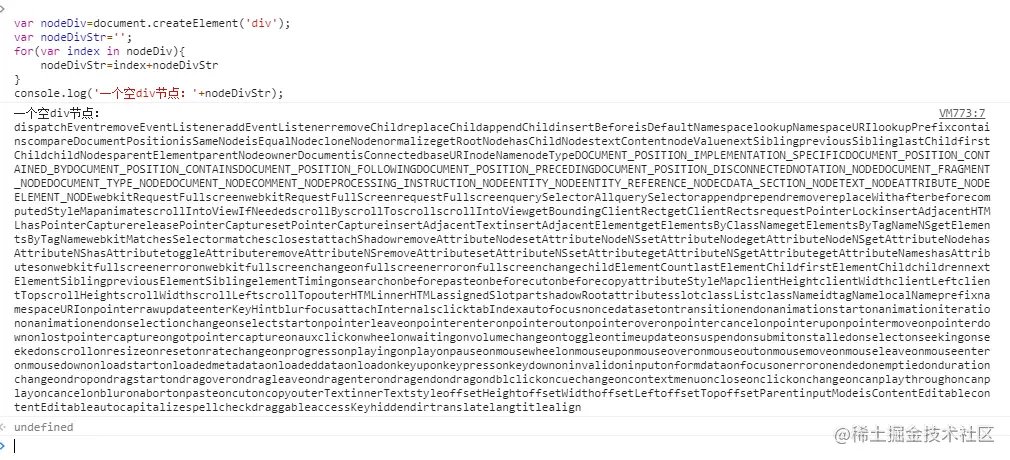

React在众多前端框架中，性能算是它的优点，其中缘由之一就是虚拟dom，React使用的JSX语法将HTML、CSS，全部使用JS表示，可以说将虚拟dom演绎到了极致。因为操作真实的dom性能消耗很大，很大是多大，俺也不知道也不敢问。可以看下，下面这张将一个普通div节点使用JS打印出来的结果，粗略感受一下。


总之吧，就是说操作真实dom的开销很大，而使用虚拟dom，可以减少重排重绘，减少操作真实dom。基于性能优化的需求，选择了虚拟dom。所以，在v-show和v-if，两个指令中，我会尽可能的选择使用v-show。因为v-show的切换不会频繁创建和销毁dom节点，它是利用HTML的display属性实现的。重排和重绘的概念，这里不多说。

第三节·Vue中的虚拟dom

1.虚拟节点

组成虚拟dom的重要一环是虚拟节点，vue节点分为组件节点、元素节点、函数组件节点、注释节点、文本节点、克隆节点。下面是vnode.js的相关代码。


//源码位置 src/core/vdom/vnode.js

export default class VNode {
    tag: string | void;
    data: VNodeData | void;
    children: ?Array<VNode>;
    text: string | void;
    elm: Node | void;
    ns: string | void;
    context: Component | void; // rendered in this component's scope
    key: string | number | void;
    componentOptions: VNodeComponentOptions | void;
    componentInstance: Component | void; // component instance
    parent: VNode | void; // component placeholder node

    // strictly internal
    raw: boolean; // contains raw HTML? (server only)
    isStatic: boolean; // hoisted static node
    isRootInsert: boolean; // necessary for enter transition check
    isComment: boolean; // empty comment placeholder?
    isCloned: boolean; // is a cloned node?
    isOnce: boolean; // is a v-once node?
    asyncFactory: Function | void; // async component factory function
    asyncMeta: Object | void;
    isAsyncPlaceholder: boolean;
    ssrContext: Object | void;
    fnContext: Component | void; // real context vm for functional nodes
    fnOptions: ?ComponentOptions; // for SSR caching
    devtoolsMeta: ?Object; // used to store functional render context for devtools
    fnScopeId: ?string; // functional scope id support

    constructor (
        tag?: string,
    data?: VNodeData,
    children?: ?Array<VNode>,
    text?: string,
    elm?: Node,
    context?: Component,
    componentOptions?: VNodeComponentOptions,
    asyncFactory?: Function
) {
    this.tag = tag //标签名
    this.data = data //数据信息
    this.children = children //子节点，一个数组
    this.text = text //节点的文本信息
    this.elm = elm //虚拟节点对应的真实节点
    this.ns = undefined //当前节点的名字空间
    this.context = context //当前节点对应的Vue实例
    this.fnContext = undefined //函数组件对应的Vue实例
    this.fnOptions = undefined //函数组件实例的配置项
    this.fnScopeId = undefined //函数组件的
    this.key = data && data.key //函数组件scopeId
    this.componentOptions = componentOptions //组件配置项
    this.componentInstance = undefined //组件实例对象
    this.parent = undefined //其父节点
    this.raw = false //
    this.isStatic = false //是否为静态节点
    this.isRootInsert = true //是否作为根节点插入
    this.isComment = false //是否为注释节点
    this.isCloned = false //是否为克隆节点
    this.isOnce = false //是否含有v-once指令
    this.asyncFactory = asyncFactory  //异步工厂模式
    this.asyncMeta = undefined //异步元
    this.isAsyncPlaceholder = false //是否有异步占位符
}

    // DEPRECATED: alias for componentInstance for backwards compat.
    //不推荐：用于向后兼容的组件实例的别名
    /* istanbul ignore next */
    get child (): Component | void {
        return this.componentInstance
    }
}

可以看到源码中不同类型的虚拟节点，其实都是VNode实例，通过入参控制，决定生成什么类型的节点。有了虚拟节点，就有了虚拟dom。前文提到选择虚拟dom的理由是减少开销，其实比起操作真实dom，操作虚拟dom，就是使用js计算性能消耗替换操作真实dom的性能消耗。都是性能消耗，简单的说操作js单价比较便宜，而操作dom的消耗单价比较贵。也就是说操作真实dom的消耗更大，大到值得选择虚拟dom替代真实dom。

虚拟节点在性能优化上的优势，除了操作js相比dom的开销小外，就是差异更新和缓存原理了。在视图渲染之前，先把编译模板编译成虚拟节点，并且进行缓存，新生成的虚拟节点，会和上一次缓存下来的虚拟节点进行差异比较，有差异的虚拟节点，即为需要更新到真实dom上的部分。没有差异的节点，则不更新，这样就减少了开销。具体的差异比较原理后面会说。

2.vue中的dom-diff

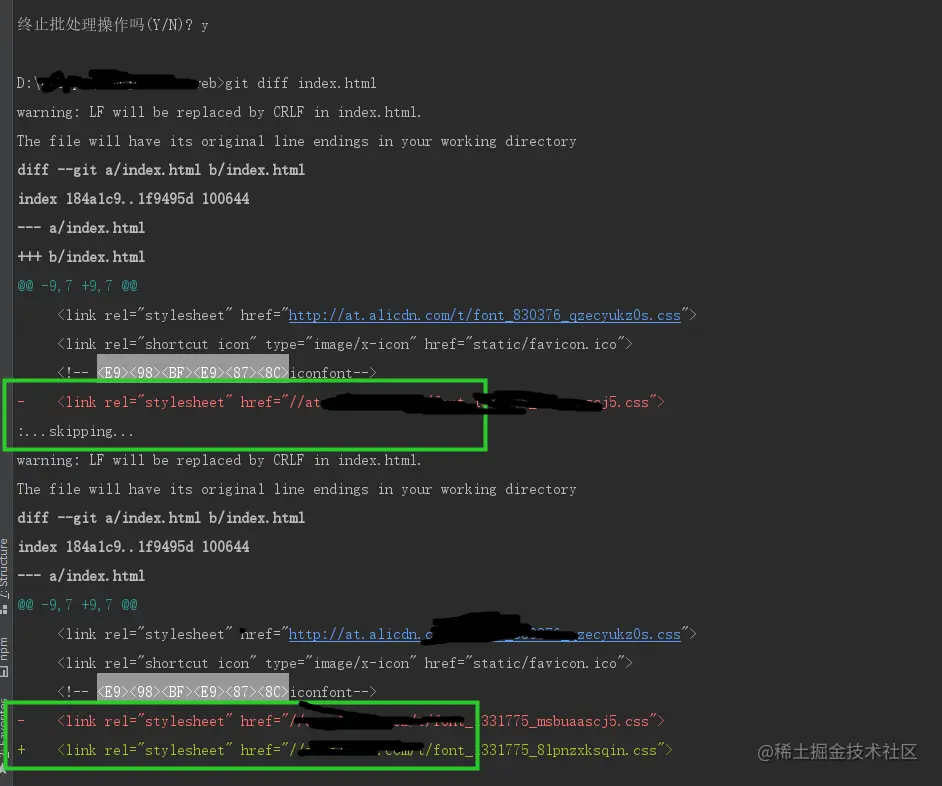

我们知道vue中在视图更新的时候，使用了diff算法，diff算法想必大家并不陌生。比如git中diff，linux中的difff，感受一下git diff算法的结果。


对一个文件使用git的diff命令后，得出的是该文件新旧版本的diff算法后的差异部分，其余并不展示，可以比较清晰展示出变化情况。而在vue中diff算法，是用在视图更新过程，具体上是新旧虚拟节点的比较，使用缓存结合diff算法更新，而不是全部更新的目的之一就是为了减少开销，提升性能。我们知道前端提升性能的方向之一，就是减少dom的操作，减少浏览器的重排。而使用虚拟dom和diff差异更新就可以达到减少操作dom，减少重排，减少开销，提升性能的目的。

3.vnode的patch过程

①前言

vnode的比较更新过程，可以称之为patch过程，根据有道翻译，patch有很多解释，这里取“打补丁”之意，打补丁使用Windows系统的同学想必不陌生。打补丁本质上是一种更新。简单地说，新旧vnode比较找差异更新过程就是dom-diff过程，而dom-diff可以说是整个虚拟dom的核心。那么vue中的dom-diff，vnode的patch在源码是怎样的呢。

②patch过程

patch过程就干了一件事，就是对比新旧vnode找差异并更新，具体上分为三部分，创建节点，删除节点，更新节点。新旧vnode更新过程是以新生成的vnode为基准，给旧vnode打补丁，最终使用的是打补丁后的vnode，即旧的vnode。新vnode中有而旧vnode没有的节点，则在旧vnode中创建节点；新vnode中没有而旧vnode中有的vnode，则在旧vnode中删除该节点；新旧vnode中都有的节点，则使用新vnode中的节点替换旧vnode中的。

③回到源码

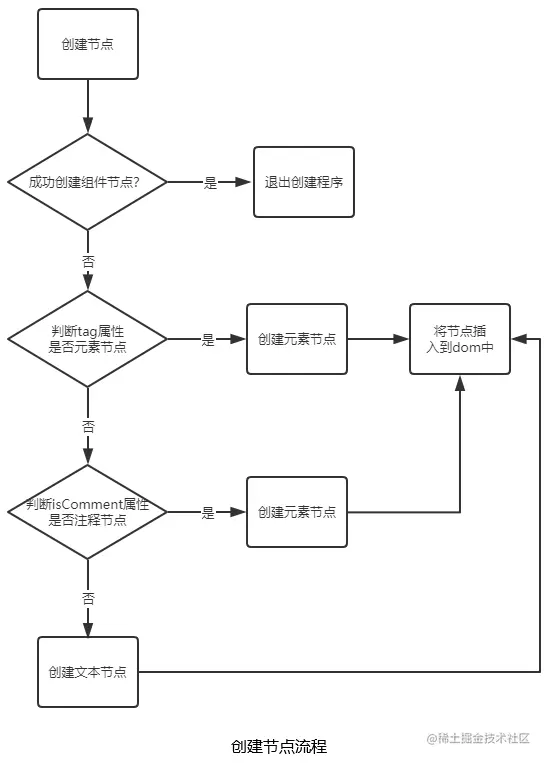

创建节点

前文中提到虚拟节点有6种，但从源码来看，创建之后执行insert()方法，将节点插入到dom中的节点只有三种，即元素节点，注释节点，文本节点。而判断应当创建哪种节点，则由传入的参数节点。但在创建这三种节点前会先尝试创建组件节点，创建成功则退出程序。

//源码位置 src/core/vdom/patch.js

//添加节点
function addVnodes (parentElm, refElm, vnodes, startIdx, endIdx, insertedVnodeQueue) {
    for (; startIdx <= endIdx; ++startIdx) {
        createElm(vnodes[startIdx], insertedVnodeQueue, parentElm, refElm, false, vnodes, startIdx)
    }
}

//创建元素节点
function createElm (
    vnode,
    insertedVnodeQueue,
    parentElm,
    refElm,
    nested,
    ownerArray,
    index
) {
    if (isDef(vnode.elm) && isDef(ownerArray)) {
        vnode = ownerArray[index] = cloneVNode(vnode) // 克隆节点
    }

    vnode.isRootInsert = !nested // for transition enter check
    if (createComponent(vnode, insertedVnodeQueue, parentElm, refElm)) {
        //成功创建组件节点退出程序
        return
    }

    const data = vnode.data
    const children = vnode.children
    const tag = vnode.tag
    if (isDef(tag)) {
        vnode.elm = vnode.ns
            ? nodeOps.createElementNS(vnode.ns, tag)
            : nodeOps.createElement(tag, vnode)//创建元素节点
        setScope(vnode)

        /* istanbul ignore if */
        if (__WEEX__) {
            //WEEX环境的代码省略...
        } else {//创建子节点
            createChildren(vnode, children, insertedVnodeQueue)
            if (isDef(data)) {
                invokeCreateHooks(vnode, insertedVnodeQueue)
            }
            insert(parentElm, vnode.elm, refElm)
        }

        if (process.env.NODE_ENV !== 'production' && data && data.pre) {
            creatingElmInVPre--
        }
    } else if (isTrue(vnode.isComment)) {//创建注释节点
        vnode.elm = nodeOps.createComment(vnode.text)
        insert(parentElm, vnode.elm, refElm)
    } else {//创建文本节点
        vnode.elm = nodeOps.createTextNode(vnode.text)
        insert(parentElm, vnode.elm, refElm)
    }
}


删除节点

删除节点逻辑相对简单，新节点中没有而旧节点中有的，就执行删除。

//源码位置 src/core/vdom/patch.js

//删除节点
function removeNode (el) {
    // 获取父节点
    const parent = nodeOps.parentNode(el)
    // 调用父节点的removeChild方法，删除子节点
    if (isDef(parent)) {
        nodeOps.removeChild(parent, el)
    }
}

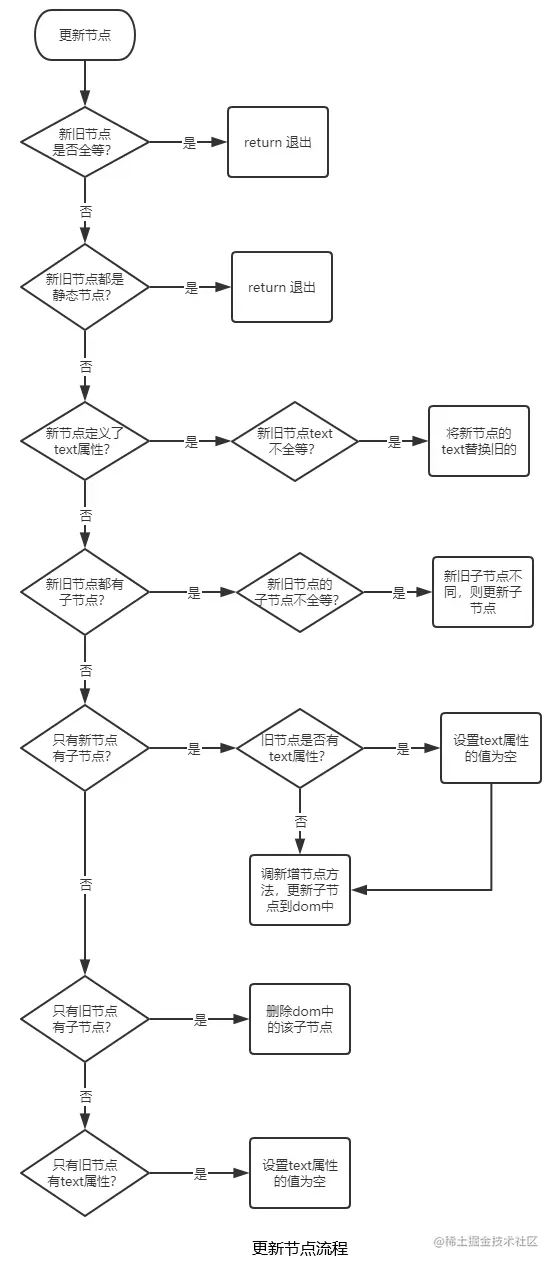

更新节点


//源码位置 src/core/vdom/patch.js

//比较节点，更新节点
function patchVnode (
    oldVnode,
    vnode,
    insertedVnodeQueue,
    ownerArray,
    index,
    removeOnly
) {
    if (oldVnode === vnode) { //新旧节点全等，return结束比较过程
        return
    }

    if (isDef(vnode.elm) && isDef(ownerArray)) {
        // clone reused vnode 克隆重复使用的节点
        vnode = ownerArray[index] = cloneVNode(vnode)
    }

    const elm = vnode.elm = oldVnode.elm

    if (isTrue(oldVnode.isAsyncPlaceholder)) {
        if (isDef(vnode.asyncFactory.resolved)) {
            hydrate(oldVnode.elm, vnode, insertedVnodeQueue)
        } else {
            vnode.isAsyncPlaceholder = true
        }
        return
    }

    //新旧节点都是同key名的静态节点，是则return退出程序。
    if (isTrue(vnode.isStatic) &&
        isTrue(oldVnode.isStatic) &&
        vnode.key === oldVnode.key &&
        (isTrue(vnode.isCloned) || isTrue(vnode.isOnce))
    ) {
        vnode.componentInstance = oldVnode.componentInstance
        return
    }

    let i
    const data = vnode.data
    if (isDef(data) && isDef(i = data.hook) && isDef(i = i.prepatch)) {
        i(oldVnode, vnode)
    }

    const oldCh = oldVnode.children
    const ch = vnode.children
    if (isDef(data) && isPatchable(vnode)) {
        for (i = 0; i < cbs.update.length; ++i) cbs.update[i](oldVnode, vnode)
        if (isDef(i = data.hook) && isDef(i = i.update)) i(oldVnode, vnode)
    }
    //新节点vnode的text属性未定义
    if (isUndef(vnode.text)) {
        //新旧节点都有子节点
        if (isDef(oldCh) && isDef(ch)) {
            //新旧子节点不同，则更新子节点
            if (oldCh !== ch) updateChildren(elm, oldCh, ch, insertedVnodeQueue, removeOnly)
        }
        //只有新节点有子节点
        else if (isDef(ch)) {
            //非生产环境，检查元素key是否重复
            if (process.env.NODE_ENV !== 'production') {
                checkDuplicateKeys(ch)
            }
            //新节点没有text属性，若旧节点有text属性，则将该属性的值设置为空字符串
            if (isDef(oldVnode.text)) nodeOps.setTextContent(elm, '')
            //添加节点
            addVnodes(elm, null, ch, 0, ch.length - 1, insertedVnodeQueue)
        }
        //只有旧节点有子节点，则删除dom中的该子节点
        else if (isDef(oldCh)) {
            removeVnodes(oldCh, 0, oldCh.length - 1)
        }
        //新节点没有text属性，而旧节点有text属性，则将元素的text设置为空串
        else if (isDef(oldVnode.text)) {
            nodeOps.setTextContent(elm, '')
        }
    }
    //新节点vnode的text属性存在
    else if (oldVnode.text !== vnode.text) {
        //新旧节点text不同，则将新节点的text替换旧的
        nodeOps.setTextContent(elm, vnode.text)
    }
    if (isDef(data)) {
        if (isDef(i = data.hook) && isDef(i = i.postpatch)) i(oldVnode, vnode)
    }
}

第四节·篇章小结

本篇研究src/core/vdom中的代码，介绍了：

①虚拟dom的定义。虚拟dom是指用JavaScript编写的伪dom。

②虚拟dom的优势。操作真实dom的开销很大，而使用虚拟dom，可以减少重排重绘，减少操作真实dom。基于性能优化的需求，选择了虚拟dom。

③虚拟dom的组成要素。虚拟dom的组成要素虚拟节点，分为组件节点、元素节点、函数组件节点、注释节点、文本节点、克隆节点，共6种。

④vue中的dom-diff过程，详细介绍了patch，patch过程干了三件事，分别是创建节点，删除节点，更新节点。
