[kubernetes] 持久化存储之静态PV/PVC

    PV/PVC（PersistentVolume/PersistentVolumeClaim）是生产中最常用的存储方式，其实底层使用的还是各类存储如文件系统/块等。PV通过不同的存储API去对接不同类型的存储，而PVC并不关心这些内容，我个人理解有点类似于存储池和lun的关系，只不过pv和pvc是一一对应的。

    所谓的静态PV/PVC，指的是在使用之前需要手动创建PV/PVC，而动态的方式则是由StorageClass实现，我们只需要创建PVC，PV就会被自动创建。

    PV是独立于pod的生命周期的，目前PV可以支持以下存储：

•  GCEPersistentDisk

•  AWSElasticBlockStore

•  AzureFile

•  AzureDisk

•  FC (Fibre Channel)

•  Flexvolume

•  Flocker

•  NFS

•  iSCSI

•  RBD (Ceph Block Device)

•  CephFS

•  Cinder (OpenStack block storage)

•  Glusterfs

•  VsphereVolume

•  Quobyte Volumes

•  HostPath (Single node testing only – local storage is not supported in any way and WILL NOT WORK in a multi-node cluster)

•  Portworx Volumes

•  ScaleIO Volumes

•  StorageOS

01 创建PV

    本节实验使用nfs来作为底层存储，nfs的配置略过。

    1）创建PV

cat pv-demo.yaml
apiVersion: v1
kind: PersistentVolume  # PV
metadata:
  name: pv1
  labels:
    name: pv1
spec:
  nfs:   # 存储类型
    path: /data/nfs-volume/pv1  # nfs路径
    server: host200   # nfs主机
  accessModes: ["ReadWriteMany","ReadWriteOnce"]  # 访问模式
  capacity:   # 存储大小
    storage: 1Gi

    2）应用和查看PV -- PV是不区分namespace的

[root@host21 pv]# kubectl apply -f pv-demo.yaml
persistentvolume/pv1 created
[root@host21 pv]# kubectl get pv
NAME   CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS      CLAIM   STORAGECLASS   REASON   AGE
pv1    1Gi        RWO,RWX        Retain           Available                                   3s

    3）字段详解

        ACCESS MODES：访问模式，这个比较重要，PVC的权限不能设置比PV还大。

• (RWO) ReadWriteOnce 可被一个节点读写挂载

• (ROX) ReadOnlyMany 可被多个节点只读挂载

• (RWX) ReadWriteMany 可被多个节点读写挂载

     RECLAIM PLICY：回收策略，pv可以设置三种回收策略：保留（Retain），回收（Recycle）和删除（Delete）。默认是Retain

              - 保留策略：允许人工处理保留的数据。

- 删除策略：将删除pv和外部关联的存储资源，需要插件支持。

- 回收策略：将执行清除操作，之后可以被新的pvc使用，需要插件支持。

        STATUS：PV状态

•  Available – 资源尚未被claim使用

•  Bound – 卷已经被绑定到claim了

•  Released – claim被删除，卷处于释放状态，但未被集群回收。

•  Failed – 卷自动回收失败

        CLAIM：绑定的PVC

        STORAGECLASS：所属的SC

    4）删除PV

[root@host21 pv]# kubectl delete -f pv-demo.yaml
persistentvolume "pv1" deleted

**02 创建PVC
** 创建PVC来消费PV，这里可以指定PV，也可以不指定PV，如果不指定的话会动态选择一个满足条件的PV。

1）资源配置清单

cat pvc-demo.yaml
apiVersion: v1
kind: PersistentVolumeClaim  # PVC
metadata:
  name: pvc1
spec:
  accessModes: ["ReadWriteMany"]  # 访问模式
  resources:
    requests:
      storage: 1Gi  # 大小
  selector:   # 指定pv
    matchLabels:
      name: pv1

    2）应用和查看

[root@host21 pv]# kubectl apply -f pvc-demo.yaml
[root@host21 pv]# kubectl get pvc
NAME   STATUS   VOLUME   CAPACITY   ACCESS MODES   STORAGECLASS   AGE
pvc1   Bound    pv1      1Gi        RWO,RWX                       3m5s
[root@host21 pv]# kubectl get pv
NAME   CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS   CLAIM          STORAGECLASS   REASON   AGE
pv1    1Gi        RWO,RWX        Retain           Bound    default/pvc1                           7m36s

3）字段详解

STATUS：PVC状态

- Pending ：未绑定到PV

• Bound：已绑定到PV

VOLUME：绑定的PV名称

其余参数和PV一致，这里不进行说明。

4）删除pvc  -- 可以看到这时候pv就变为了Released状态

[root@host21 pv]# kubectl delete -f pvc-demo.yaml
persistentvolumeclaim "pvc1" deleted
[root@host21 pv]# kubectl get pv
NAME   CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS     CLAIM          STORAGECLASS   REASON   AGE
pv1    1Gi        RWO,RWX        Retain           Released   default/pvc1                           8m9s
[root@host21 pv]# kubectl get pvc
No resources found.

    5）PV和PVC操作状态变化图如下：

**03 PV/PVC简单应用
**

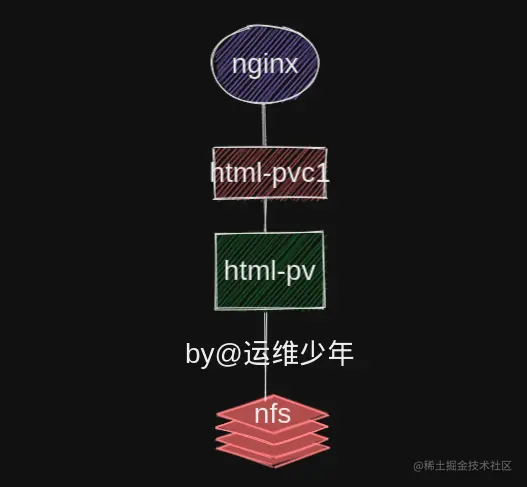

    实验图：

    1）创建资源配置清单

[root@host21 pv]# cat nginx-demo.yaml
apiVersion: v1
kind: Pod
metadata:
  name: nginx-web
spec:
  volumes:   # volume name
    - name: nginx-html
      persistentVolumeClaim:
        claimName: nginx-html-pvc  # pvc name
  containers:
  - name: nginx-pvc
    image: harbor.od.com/public/nginx:v1.7.9
    volumeMounts:
    - name: nginx-html   # volume name name
      mountPath: /usr/share/nginx/html  # target dir name
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: nginx-html-pvc
spec:
  accessModes: ["ReadWriteMany"]
  resources:
    requests:
      storage: 1Gi
  selector:
    matchLabels:
      name: nginx-html-pv  # pv name
---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: nginx-html-pv
  labels:
    name: nginx-html-pv
spec:
  nfs:
    path: /data/nfs-volume/pv3
    server: host200
  accessModes: ["ReadWriteMany","ReadWriteOnce"]
  capacity:
    storage: 1Gi
---
apiVersion: v1
kind: Service
metadata:
  name: nginx-svc
  labels:
    app: nginx
spec:
  ports:
  - protocol: TCP
    port: 80
    targetPort: 80
  selector:
    name: nginx-web

    2）应用和测试

[root@host21 pv]# kubectl apply -f nginx-demo.yaml
pod/nginx-web created
persistentvolumeclaim/nginx-html-pvc created
persistentvolume/nginx-html-pv created
service/nginx-svc created
[root@host21 pv]# kubectl get all | grep nginx
pod/nginx-web   1/1     Running   0          2m4s
service/nginx-svc      ClusterIP   10.254.58.245   <none>        80/TCP    2m4s
# 测试
[root@host21 pv]# curl 10.254.58.245
pv3

    3）删除资源

[root@host21 pv]# kubectl delete -f nginx-demo.yaml
pod "nginx-web" deleted
persistentvolumeclaim "nginx-html-pvc" deleted
persistentvolume "nginx-html-pv" deleted
service "nginx-svc" deleted

**04 实践出真知
**

    1）PVC的容量是否可以比PV大？  -- 不可以

# pv 为1Gi
[root@host21 pv]# kubectl get pv
NAME   CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS      CLAIM   STORAGECLASS   REASON   AGE
pv1    1Gi        RWO,RWX        Retain           Available                                   13m
# 创建pvc为1.2Gi
[root@host21 pv]# cat pvc-demo.yaml
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: pvc1
spec:
  accessModes: ["ReadWriteMany"]
  resources:
    requests:
      storage: 1.2Gi
# 应用
[root@host21 pv]# kubectl apply -f pvc-demo.yaml
persistentvolumeclaim/pvc1 created
[root@host21 pv]# kubectl get pvc
NAME   STATUS    VOLUME   CAPACITY   ACCESS MODES   STORAGECLASS   AGE
pvc1   Pending                                                     12s
# 可以看到pvc一直处于Pending状态

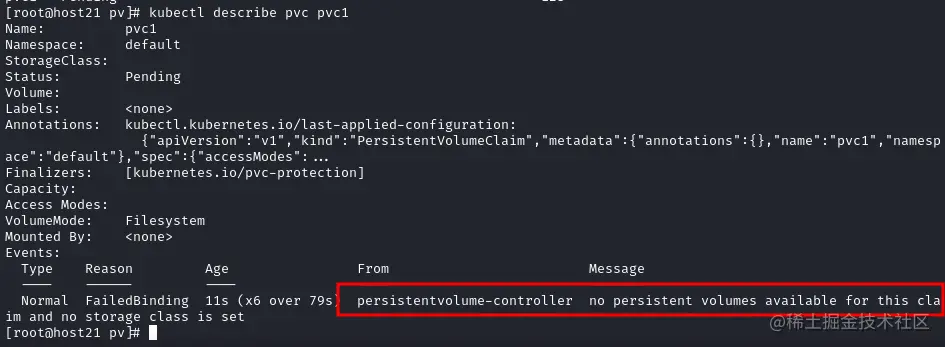

# kubect describe pvc pvc1

    可见没有符合条件的PV。



    2）PVC设置的权限可以比PV设置的大吗？  -- 不可以

# PV访问模式诶ROX
[root@host21 pv]# kubectl get pv
NAME   CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS      CLAIM          STORAGECLASS   REASON   AGE
pv1    1Gi        ROX            Retain           Available                                          97s
# PVC访问模式为RWX
[root@host21 pv]# cat pvc-demo.yaml
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: pvc1
spec:
  accessModes: ["ReadWriteMany"]
  resources:
    requests:
      storage: 1Gi
  selector:
    matchLabels:
      name: pv1
# pvc一直处于pending状态，没有符合的pv

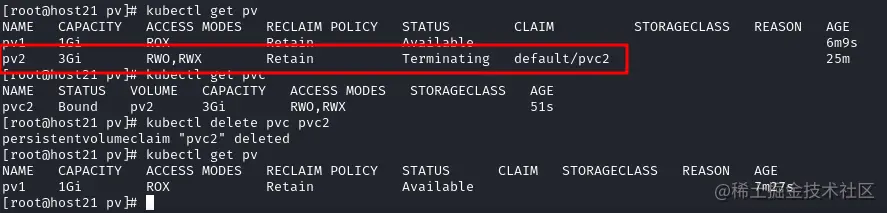

    3）PV可以先于PVC删除吗？- 不可以，删除任务会一直卡在Terminating状态。

    删除了pvc后，卡在terminating会继续执行删除任务。

    4）被pod使用了的pvc可以先于pod删除吗？ -- 不可以，原因和3一样，删除是有顺序的，删除资源时需要从上往下删。

    5）删除了pvc后，pv处于Released，这时候该pv就不能被pvc关联了，也就意味着这个pv的数据无法再使用，怎么解决这个问题？-- 通过修改pv的yaml文件，将pv记录的pvc内容删除掉即可再次给新pv使用。

# 使用nginx-demo.yaml进行测试
[root@host21 pv]# kubectl get pv,pvc,pod,svc
NAME                             CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS   CLAIM                    STORAGECLASS   REASON   AGE
persistentvolume/nginx-html-pv   1Gi        RWO,RWX        Retain           Bound    default/nginx-html-pvc                           16s
NAME                                   STATUS   VOLUME          CAPACITY   ACCESS MODES   STORAGECLASS   AGE
persistentvolumeclaim/nginx-html-pvc   Bound    nginx-html-pv   1Gi        RWO,RWX                       16s
NAME            READY   STATUS              RESTARTS   AGE
pod/nginx-web   0/1     ContainerCreating   0          16s
NAME                 TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)   AGE

service/nginx-svc    ClusterIP   10.254.233.79   <none>        80/TCP    16s
# 测试文件
[root@host21 pv]# curl 10.254.233.79
pv3
# 删除pod
[root@host21 pv]# kubectl delete pod/nginx-web
[root@host21 pv]# kubectl get pod
No resources found.

# 删除pvc，这时候pv处于Released状态
[root@host21 pv]# kubectl delete pvc nginx-html-pvc
persistentvolumeclaim "nginx-html-pvc" deleted
[root@host21 pv]# kubectl get pvc
No resources found.
[root@host21 pv]# kubectl get pv
NAME            CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS     CLAIM                    STORAGECLASS   REASON   AGE
nginx-html-pv   1Gi        RWO,RWX        Retain           Released   default/nginx-html-pvc                           2m17s

# 重新生成pvc，看看是否能绑定pv
[root@host21 pv]# kubectl apply -f nginx-demo.yaml
pod/nginx-web created
persistentvolumeclaim/nginx-html-pvc created
persistentvolume/nginx-html-pv unchanged
service/nginx-svc unchanged

# 查看pvc和pod状态  - 可以看到pvc一直处于pending状态，导致pod也无法启动
[root@host21 pv]# kubectl get pvc
NAME             STATUS    VOLUME   CAPACITY   ACCESS MODES   STORAGECLASS   AGE
nginx-html-pvc   Pending                                                     28s
[root@host21 pv]# kubectl get pod
NAME        READY   STATUS    RESTARTS   AGE
nginx-web   0/1     Pending   0          31s
[root@host21 pv]#

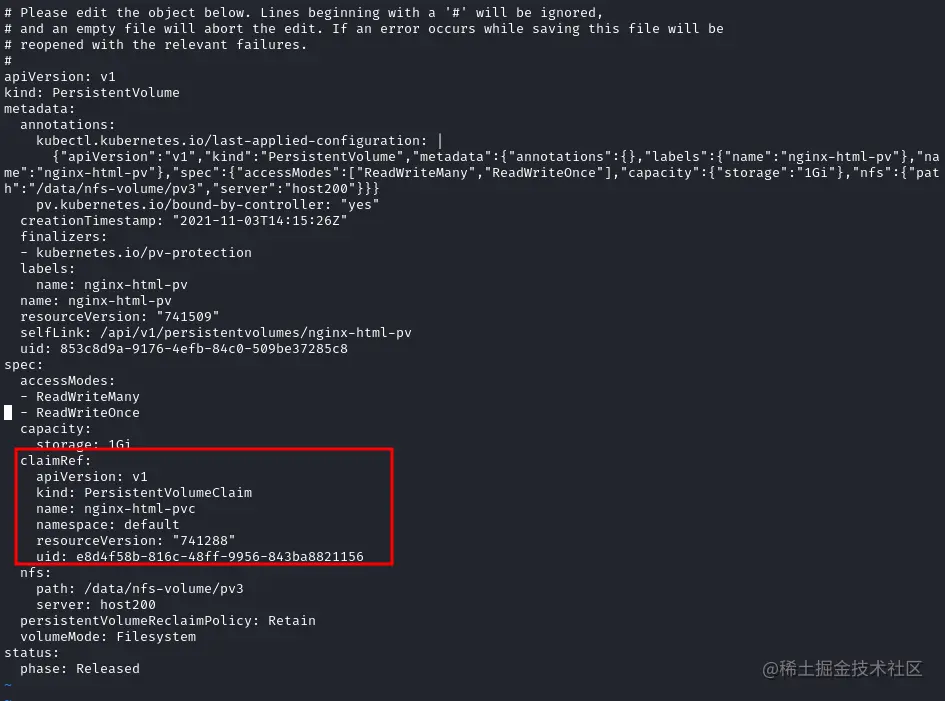

# 修改pv的配置文件,将红色框住的部分删除，并保存退出
[root@host21 pv]# kubectl edit pv nginx-html-pvc

# 可以看到pv处于Bound状态了，如果没有pvc绑定，就处于Available状态。
[root@host21 pv]# kubectl edit pv nginx-html-pv
persistentvolume/nginx-html-pv edited
[root@host21 pv]# kubectl get pv
NAME            CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS   CLAIM                    STORAGECLASS   REASON   AGE
nginx-html-pv   1Gi        RWO,RWX        Retain           Bound    default/nginx-html-pvc                           8m27s
# 查看pvc和pod，并测试内容
[root@host21 pv]# kubectl get pvc,pod
NAME                                   STATUS   VOLUME          CAPACITY   ACCESS MODES   STORAGECLASS   AGE
persistentvolumeclaim/nginx-html-pvc   Bound    nginx-html-pv   1Gi        RWO,RWX                       4m13s

NAME            READY   STATUS    RESTARTS   AGE
pod/nginx-web   1/1     Running   0          4m13s
[root@host21 pv]# curl 10.254.233.79
pv3

---
