Android 启动流程【2】 Zygote 进程Zygote 进程是 Android 系统最重要的一个进程，本文为您

在上一章节的 init 进程启动过程中，最后的工作是解析 init.rc 文件，并且在 Android 8.0 开始， init.rc 根据不同的服务拆分成了不同的 init.xxx.rc 文件，Zygote 就是其中的一个。

Zygote

init 进程创建时，会创建 Zygote 进程， Zygote 进程的最开始名称并不是 zygote ，而是 “app_process” ，这个名称是在 Android.mk 中定义的，Zygote 进程启动后， Linux 系统下的 pctrl 系统会调用 app_process，将其名称替换为 zygote 。所以这就是 Zygote 的名称由来。在 Android 操作系统中，DVM 和 ART、应用程序进程和运行系统的关键服务 SystemServer 进程都是由 Zygote 进程 fork 而来， Zygote 进程在创建时，会创建一个 DVM 或 ART ，所以由 Zygote 进程 fork 而来的进程都可以在内部获取一个 DVM 或 ART 的实例副本，实现了进程自带 JVM ，所以 Android 系统可以嵌入到不同类型的设备中，因为 Linux + JVM 可以很好的完成跨平台支持。

启动流程

Init 进程第一个创建的进程就是 Zygote 进程。对应的文件名是 init.zygoteXX.rc 启动脚本文件。XX 是处理器位数，例如 64 位处理器是 init.zygote64.rc 。 init.rc 中的实际引用代码如下：

import /init.${ro.zygote}.rc

ro.zygote 是一个系统属性， init.rc 文件根据属性 ro.zygote 的内容来引入不同的文件。

从 Android5.0 开始， Android 开始支持 64 位程序， Zygote 有了 32 和 64 位的区别， ro.zygote 的取值有以下四种：

init.zygote32.rc ：表示支持纯 32 位程序。

init.zygote64.rc ：表示支持纯 64 位程序。

init.zygote32_64.rc ：表示即支持 32 位程序也支持 64 位程序；脚本中有两个 Service ，会启动两个 Zygote 进程，一个名为 zygote，执行程序为 app_process32 ，作为主模式，另一个名为 zygotę_secondary ，执行程序为 app_process64 ，作为辅模式。init.zygote64_32.rc：主模式与辅模式正好与 32_64 相反。

启动脚本会根据参数创建一个 Service ，Zygote 就是一个 Service。在创建完 Service 后，会将其存入一个 vector 类型的 Service 链表中。在这个 Service 创建完成后，通过调用 class_start 方法执行 Service 启动操作。

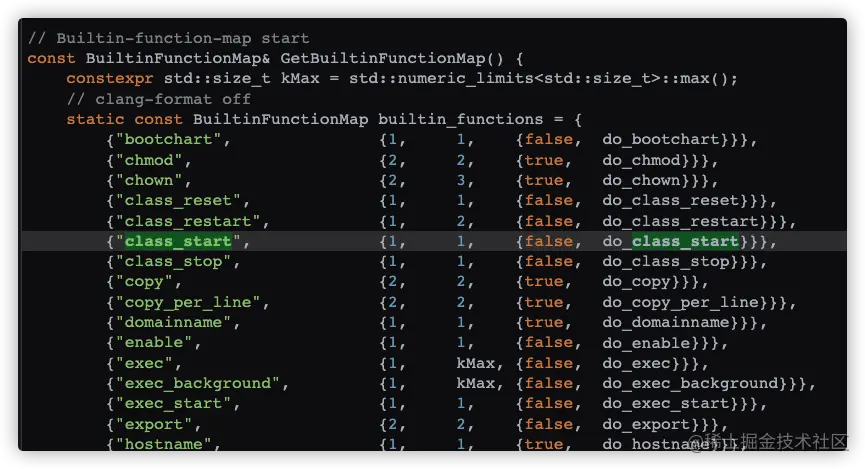

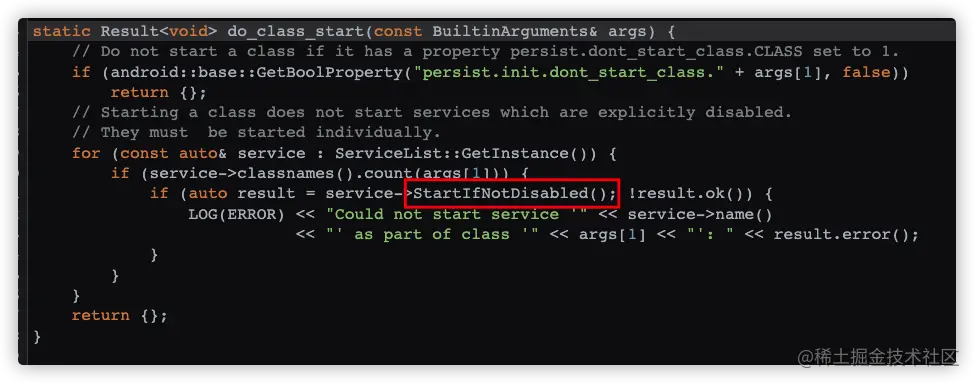

class_start 实际对应的方法是 do_class_start 函数。do_class_start 中调用了 Service 的 StartIfNotDisabled 方法：

在这个 StartIfNotDisabled 方法中，只调用了一下 Start 方法，这个方法的伪代码逻辑是：

如果 Service 已经运行，则直接 return 。
判断需要启动 Service 对应的执行文件是否存在，不存在则不启动该 Service 。
如果 Service 没有启动，则调用 fork 函数获取 pid 。
若 pid 为 0 ，调用 RunService 方法。

RunService 方法的作用是进入命名空间、设置环境变量、写入 PID 文件并运行服务可执行文件。它在最后调用了 ExpandArgsAndExecv 函数。这个方法里面最后执行了 execv 函数。execv 是 exec.cpp 里定义的方法，它内部调用了 execve 方法。

execve 函数的作用是执行可执行文件，启动 Service 进程，并进入该 Service 的 main 函数。这个时候如果 Service 是 Zygote，则会执行到 app_main.cpp （Zygote 执行程序的路径是 /system/bin/app/app_process64，对应文件是 app_main.cpp ），这样就会进入到 app_main.cpp 的 main 函数中。

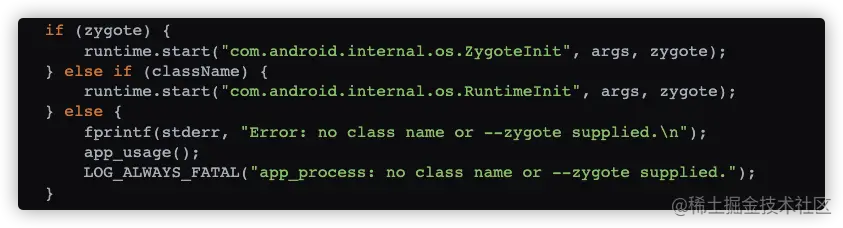

在 Zygote 的 main 函数中，调用了 runtime 的 start 函数来启动 Zygote：

由于 Zygote 进程是 Android 系统的根进程，后续 SystemSever 和应用程序进程都是由 Zygote fork 而来，所以 Zygote 的子进程也可以作为一个 Service ，调用到 app_main.cpp 的 main 函数。那么需要有一个标志来区分 zygote 和它的子进程。所以， main 函数中，如果参数 arg 中包含了 “—zygote”，说明运行在 Zygote 进程中。若不包含，会进一步检查 “—start-system-server” ，如果包含说明运行在 SystemServer 进程中。 app_main.cpp 的 main 方法主要代码逻辑是：

检查 main 函数运行所在线程。
如果运行在 Zygote 进程，调用 runtime.start。这里的 runtime 类型是 AppRunTime.cpp ，它的 start 方法中，主要做了以下事情：
1. 调用 startVm 启动 JVM
2. 为 JVM 注册 JNI 方法，（ startReg(env) ）
3. 从 app_main 的 main 函数得知 classname 为 com.android.internal.os.ZygoteInit
4. 将 classname 中的 “. “ 替换为 “/”
5. 然后根据替换后的路径找到 ZygoteInit 这个类。
6. 找到 ZygoteInit 的 main 方法。
7. 若 main 方法找不到，直接报错： “JavaVM unable to find main() in $classname”
8. 若 main 方法找到，通过 JNI 调用 ZygoteInit 的 main 方法，并调用。这里要使用 JNI 是因为， ZygoteInit 的 main 方法是由 Java 语言编写的，当前仍在 Native 中。 这样 Zygote 就从 Native 层进入了 Java 框架层。

Java 框架层的 ZygoteInit

ZygoteInit.java 文件中的 main 函数，创建了一个 Socket 作为 Server，用来等待 ActivityManagerService 请求 Zygote 来创建新的应用进程。 main 函数中的具体逻辑是：

a.  创建一个 socketName =  zygote 的 Server 端 Socket。
b.  预加载类和资源。
c.  启动 SystemServer 进程。
d.  等待 AMS 请求创建新的应用程序进程。

创建 Zygote 的 Server Socket

zygoteServer.registerServerSocket(socketName);

zygoteServer 的类型是 ZygoteServer ，它的 registerServerSocket 方法用来创建 Socket 具体逻辑是：

拼接 socket 的名称
得到 socket 的环境变量
将 socket 环境变量的值转换为文件描述符的参数
创建文件描述符 fd
根据文件描述符 fd 创建 Socket

启动 SystemServer 进程

在创建完 socket 后，首先会去启动 SystemServer 进程。启动 SystemServer 的方法是 ZygoteInit 中的 startSystemServer 方法。在这个过程中，实际上是：首先，构建 args 数组，用来储存启动 SystemServer 的启动参数。然后，通过 Zygote.forkSystemServer 方法创建一个子进程，也就是 SystemServer 进程。最后，判断当前代码所在的进程，如果是自己吃，调用 handleSystemServerProcess 方法处理 SystemServer 进程。

开启 Socket 监听

启动 SystemServer 进程后，会执行 ZygoteServer 的 runSelectLoop 方法。在这个方法中，创建了一个无限循环，用来等待 AMS 请求。

还记得我们在 registerServerSocket 方法中创建 socket 时创建的文件描述符 fd 吗？它的数据结构是：

struct pollfd{
　int fd； // 文件描述符
　short event；// 请求的事件
　short revent；// 返回的事件
}

在这个接收 AMS 请求的死循环中，首先从 socket 中取出文件描述符信息，存到一个数组中，用 fds 表示。接下来无限循环等待 AMS 请求，每次循环都会遍历 fds ，将 fd 转存到 pollFds 中，然后调用系统的 poll 方法：

Os.poll(pollFDs, pollTimeoutMs);

这个方法是最终调用的是 Linux 中的 poll 函数，第一个参数是一个数组，即 poll 函数可以监视多个文件描述符。关于 poll 函数，可以通过以下链接进行了解：man7.org/linux/man-p… 。这个函数的作用是获取一个返回值，如果超时或者没有 fd 可以处理时，会返回为 0，这里就实现了阻塞并持续等待消息的效果。 一旦结果不为 0 ，则会对 pollFds 进行反向遍历，如果能够遍历到 0 ，说明服务端 Socket 与客户端连接上了，但没有可处理的fd。当前 Zygote 进程与 AMS 建立了连接，然后获取了一个 ZygoteConnection 对象，并添加到 Socket 的连接列表 peer 中。接着将 ZygoteConnection 的 fd 添加到 fds 中，以便可以接受到 AMS 发来的请求。如果遍历不为 0 就进行了逻辑处理，则说明 AMS 向 Zygote 进程中发送了一个创建应用程序进程的请求。这个时候调用 ZygoteConnection 的 runOnce 函数来创建一个新的应用程序进程，并在创建成功后，将这个连接从 Socket 连接列表 peers 和 fd 列表 fds 中删除。

这里遍历到 0 的判断是因为，AMS 要先与 Socket 建立连接，然后只能接收一次 AMS 请求，接收到后就会关闭这个连接。

总结一下 runSelectLoop 方法的流程：

创建了一个无限循环
取出 Socket 的文件描述符信息，并存入数组 fds 中。
遍历 fds ，将 fds 中的数据存到 pollFds 中。
调用 Linux 的 poll 方法，检查文件描述符是否要处理。
根据 poll 返回的值判断是否存在 fd 要处理，没有则启动下一次循环，达到阻塞效果。
有 fd 需要进行处理，对 pollFds 进行反向遍历：
1. 如果能遍历到 0 ，说明 Socket 和客户端首次建立了连接，获取连接对象 ZygoteConnection ，并将其存到 Socket 的连接列表 peers 中。将 ZygoteConnection 的 fd 添加到 fds 中，以便后续接收该请求。
2. 如果还没遍历到 0 就被处理了，说明 AMS 向 Zygote 进程发送了一个创建应用程序进程的请求，调用 runOnce 函数区创建一个新的应用程序进程，并在创建完成后，删除 fds 中的这个 fd 和 peers 中的这个连接。

总结

Zygote 进程启动的流程主要是：

创建 AppRuntime 并调用 start 方法，启动 Zygote 进程。
创建 JVM 并为 JVM 注册 JNI 方法。
通过 JNI 方法调用 ZygoteInit 的 main 函数，由 Native 层进入 Zygote 的 Java 框架层。
通过 registerZygoteSocket 方法创建服务端 Socket ，并通过 runSelectLoop 方法等待 AMS 发送来的创建应用程序进程的请求。
启动 SystemServer 进程。
