集成电路只有丝印如何识别引脚顺序

    在科技高速发展的今天，集成电路的使用已经相当普遍。我们在使用集成块时，遇到的第一个问题就是如何正确识别集成电路的各引脚，使之与电路图中所标的引脚相对应，这是使用者必须熟练掌握的一项基本技能。

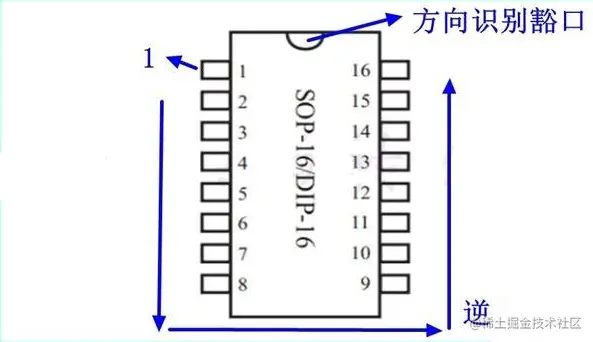

    由于集成电路的型号很多，不可能根据型号去记忆相应各引脚的位置，只能借助于集成电路的引脚分布规律，来识别形形色色集成电路的引脚号。其规律一般是：从外壳顶部向下看，正面面向顶部标识（即丝印），从左下角按逆时针方向读数，左下脚为1，依次增加，其中第一脚附近一般有参考标志，如缺口、凹坑、斜面、色点等。

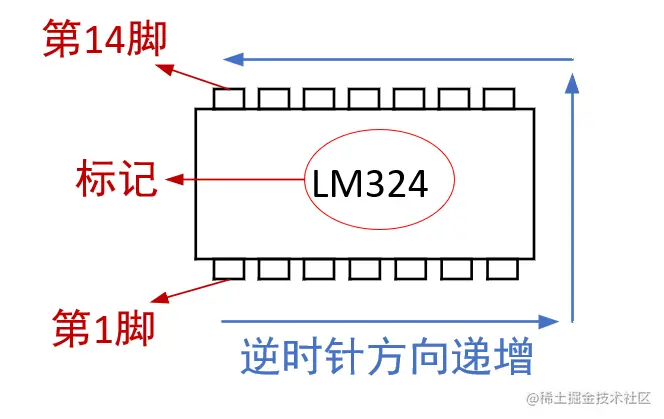

    少数的集成电路，外壳上没有以上所介绍的凹槽、圆点、缺口、色点等各种标记，而只有该集成电路的型号，对于这种集成电路引脚序号的识别，应把集成块上印有型号的一面朝上，正视型号，其左下方的第 1 脚为集成电路的第 1 脚位置，然后沿逆时针方向计数，依次是第 2 、 3…… 脚，如图所示。

    以上就是集成电路引脚的识别方法介绍了。集成电路不仅在工、民用电子设备如收录机、电视机、计算机等方面得到广泛的应用，同时在军事、通讯、遥控等方面也得到广泛的应用;并且用集成电路来装配电子设备，其装配密度比晶体管可提高几十倍至几千倍，设备的稳定工作时间也可大大提高。
