Qt Qml 下使用QtCharts

先说场景，项目中需要用到QtCharts，所以就得搞一下了，最简单的方式还是直接看Qt的帮助文档。

1.1 引入文档

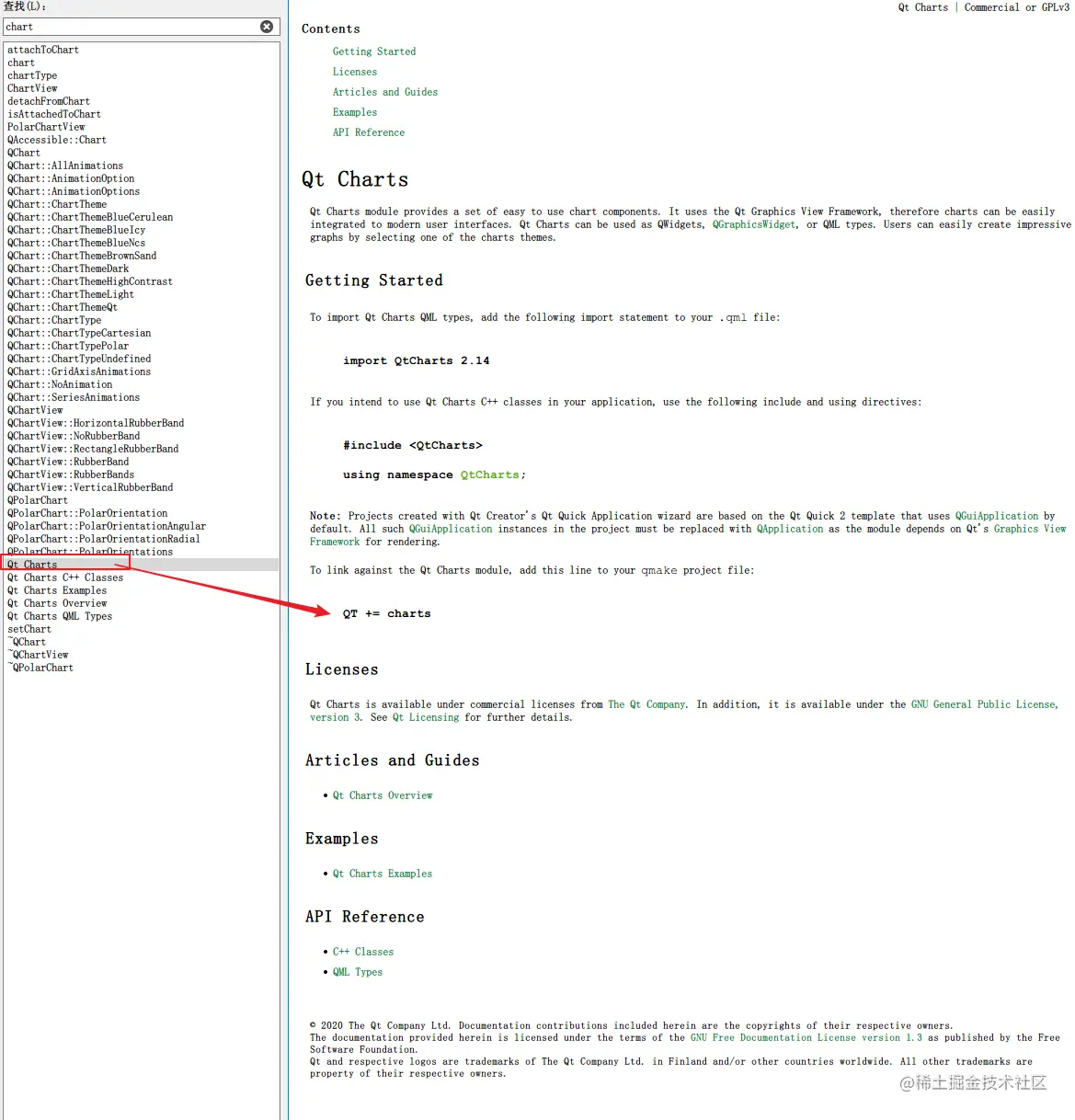

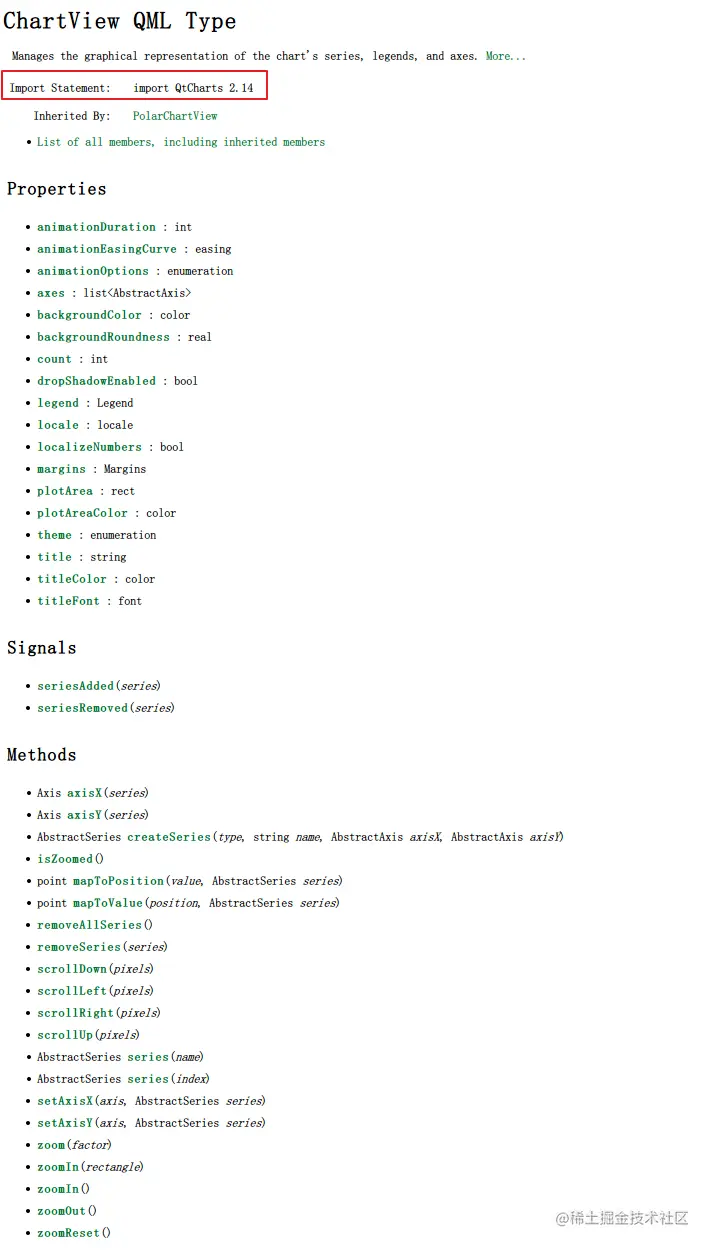

根据帮助文档显示，我们只需要引入对应的包就可以了，在项目中引入QtCharts模块，如下

import QtCharts 2.14

但是呢，如果仅仅是按照文档中那样，是不性的，这是我第一次引入后的编译的结果。

所以呢，再次找帮助文档，看到了下面的部分，我是需要在pro文件中包含 charts的。

1.2 在pro中包含 charts

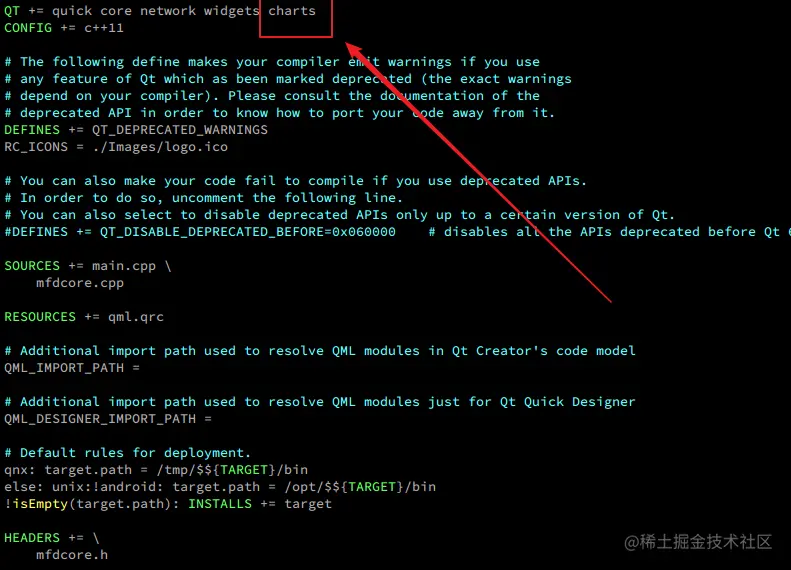

在pro文件中加入charts，如下

QT += quick core network widgets charts

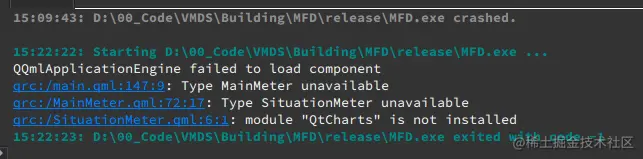

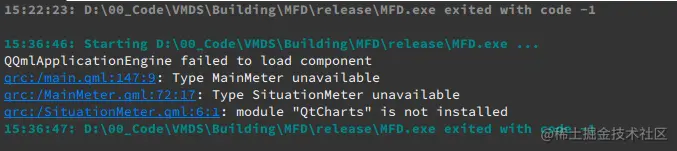

再次编译程序，其实这次编译更严重了，你会发现编译器直接告诉你这个模块的没有安装，如下

这个时候你就要开始怀疑你Qt是不是安装有问题了，因为QtCharts模块确实是需要你在安装的时候选择安装的，不过一般都是全选安装，不会是这个原因。

1.3 运行官方例子

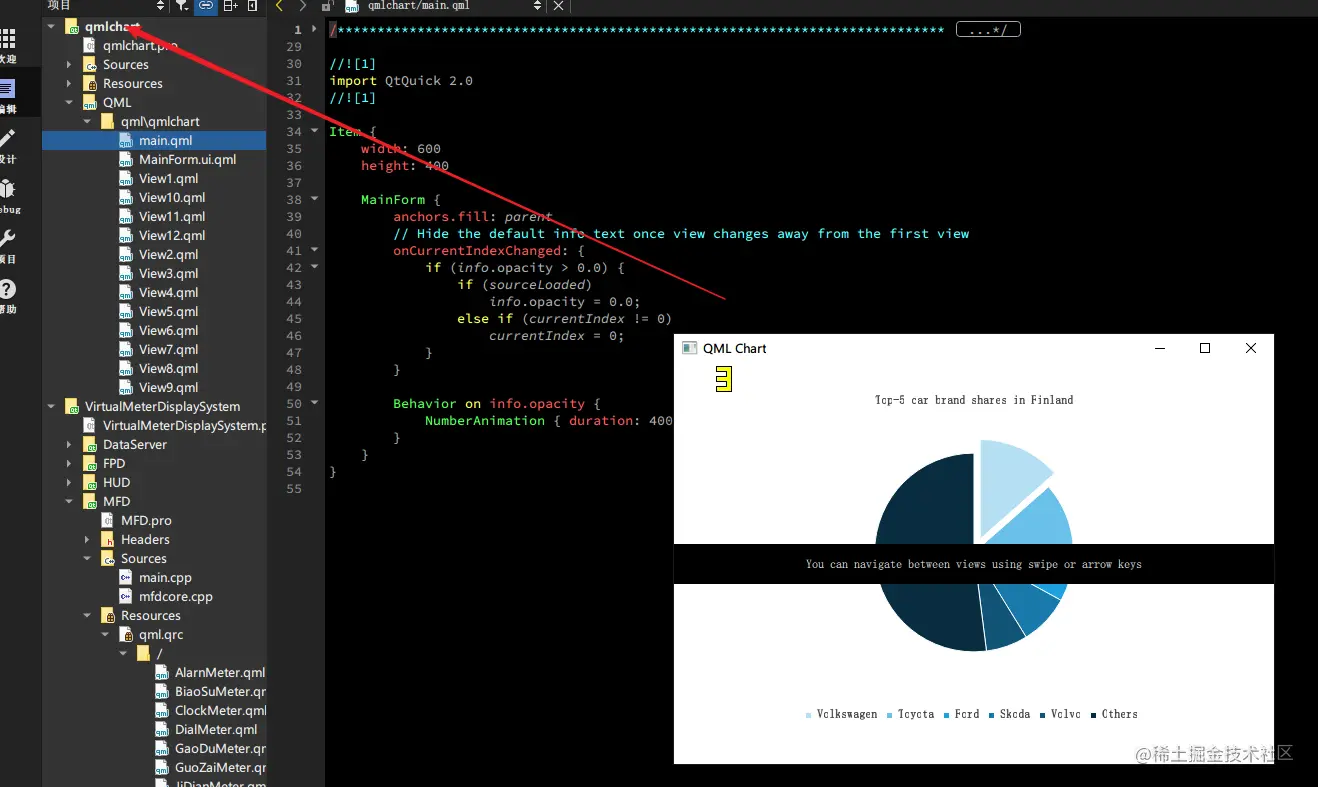

我们找一个官方的实例看一下，是没有问题的，那么我们的出在哪里了。

1.4 修改main文件

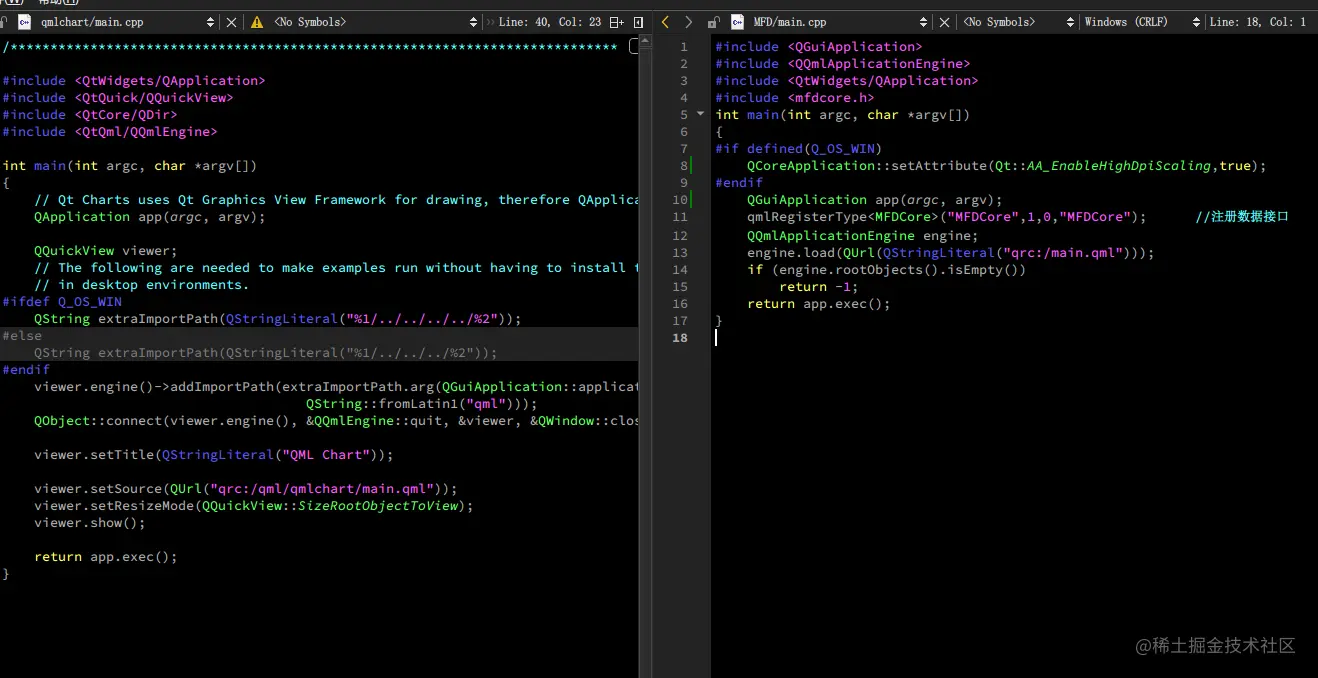

对比我们就可以发现有问题，如下

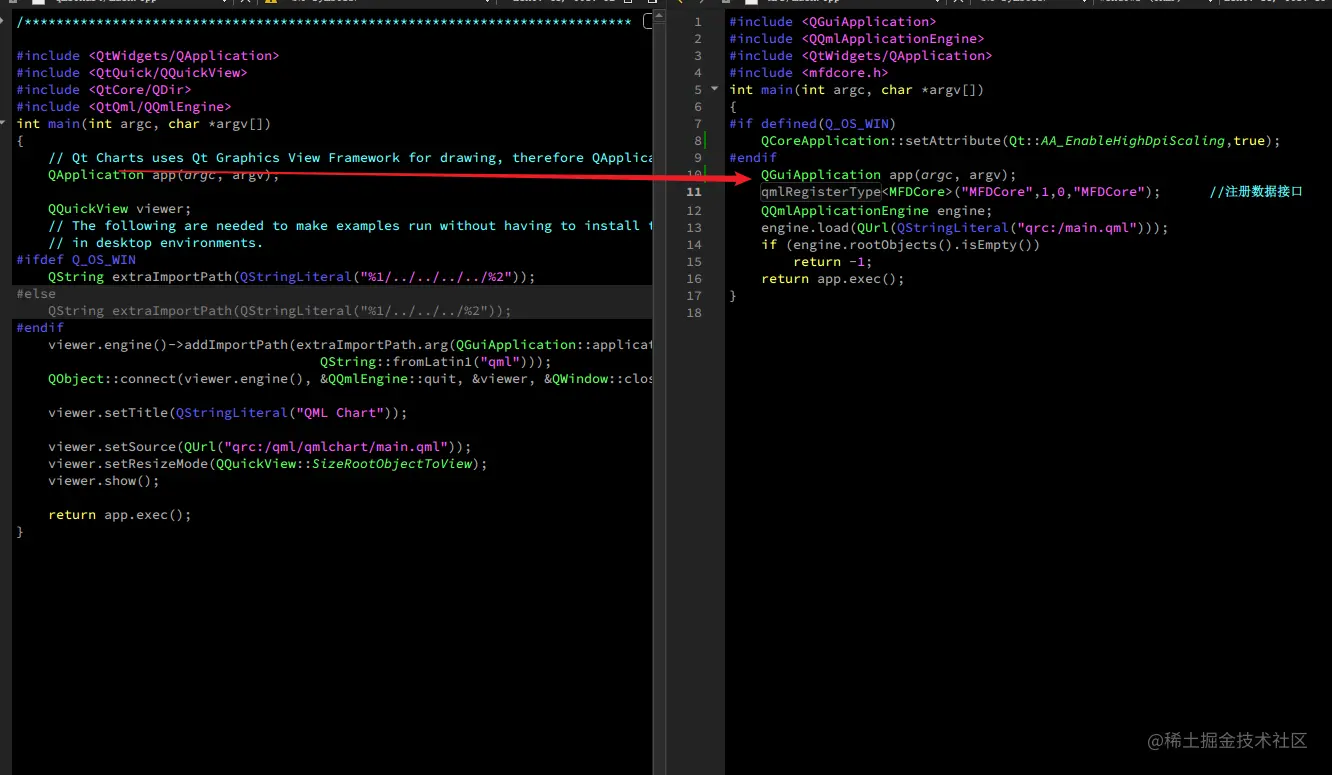

修改我们的文件，把QGuiApplication替换为QApplication，至于为什么，可以百度。

1.5 手动拷贝相关文件

完成上面的内容后，我们再次编译，你会发现，还有问题，还是报没有安装问题，但是我们运行官网demo是没有问题的，那证明我们是安装了QtCharts模块的。

到这里，我也没有办法了，真的是想不到原因出来哪里，不过还好有万能的百度，我找的下面这个文章，链接在这里：blog.csdn.net/my393661/ar…

关键信息如下：

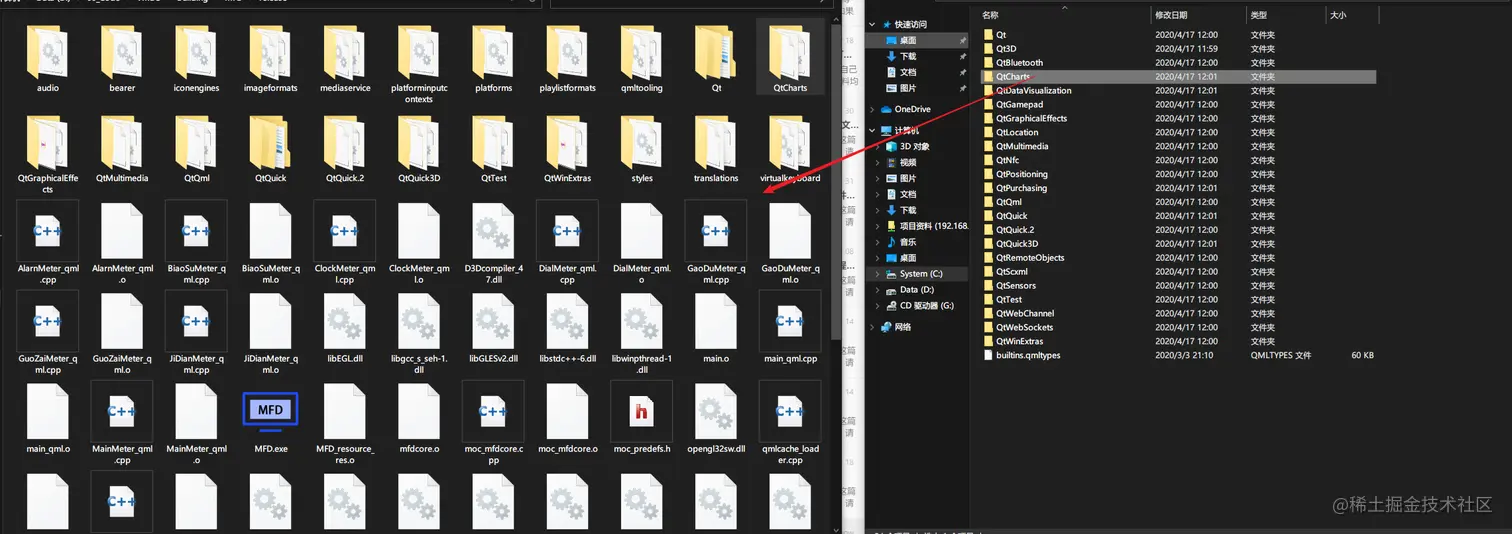

按照说明，手动复制复制一下文件，如下图所示

再次编译一下

终于可以了。以上就是在qml 下使用 QtCharts的方法了，希望对小伙伴们有所帮助。

最后加一部分代码

/**
 * @brief MainWindow::initChartView
 * 初始化绘制视图
 */
void MainWindow::initChartView()
{
    xAxis = new QValueAxis();                                                                           //新建x轴
    xAxis->setRange(0,1);                                                                               //设置x轴范围
    xAxis->setGridLineVisible(false);                                                                   //设置不显示网格
    yAxis = new QValueAxis();                                                                           //新建y轴
    yAxis->setRange(0,1);                                                                               //设置y轴范围
    xAxis->setTickCount(11);                                                                            //设置精度
    yAxis->setTickCount(11);                                                                            //设置精度
    series = new QSplineSeries();                                                                       //新建折线图实例
    m_chart = new QChart();                                                                             //新建Qchart实例
    m_chart->addSeries(series);                                                                         //为Qchart实例添加折线
    m_chart->legend()->hide();                                                                          //设置隐藏图例
    m_chart->setAnimationOptions(QChart::SeriesAnimations);                                             //设置动画
    m_chart->addAxis(xAxis,Qt::AlignBottom);                                                            //为Qchart添加x轴
    m_chart->addAxis(yAxis,Qt::AlignLeft);                                                              //为Qchart添加y轴
    series->attachAxis(xAxis);                                                                          //将折线和坐标轴联动
    series->attachAxis(yAxis);                                                                          //将折线和坐标走联动
    series->setUseOpenGL(true);                                                                         //设置折线使用openGL渲染
    series->setPointsVisible(true);                                                                     //设置显示坐标
    m_chartView = new QChartView(ui->widget_chart);                                                     //新建Qchart视图
    m_chartView->setChart(m_chart);                                                                     //为Qchart视图添加Chart
    m_chartView->setRenderHint(QPainter::Antialiasing);                                                 //开启抗锯齿
    m_chartView->setGeometry(ui->widget_chart->rect());                                                 //重置大小

}
/**
 * @brief MainWindow::initChartViewShow
 * 初始化显示view视图
 */
void MainWindow::initChartViewShow()
{
    xAxisShow = new QValueAxis();                                                                       //新建x轴
    xAxisShow->setRange(0,1);                                                                           //设置x轴范围
    xAxisShow->setGridLineVisible(false);                                                               //设置x轴不显示网格
    yAxisShow = new QValueAxis();                                                                       //新建y轴
    yAxisShow->setRange(0,1);                                                                           //设置y轴范围
    xAxisShow->setTickCount(11);                                                                        //设置精度
    yAxisShow->setTickCount(11);                                                                        //设置精度
    seriesShow = new QSplineSeries();                                                                   //新建折线图实例
    m_chartShow = new QChart();                                                                         //新建Qchart实例
    m_chartShow->addSeries(seriesShow);                                                                 //为Qchart实例添加折线
    m_chartShow->legend()->hide();                                                                      //设置隐藏图例
    m_chartShow->setAnimationOptions(QChart::SeriesAnimations);                                         //设置动画
    m_chartShow->addAxis(xAxisShow,Qt::AlignBottom);                                                    //为Qchart添加x轴
    m_chartShow->addAxis(yAxisShow,Qt::AlignLeft);                                                      //为Qchart添加y轴
    seriesShow->attachAxis(xAxisShow);                                                                  //将折线和坐标轴联动
    seriesShow->attachAxis(yAxisShow);                                                                  //将折线和坐标轴联动
    seriesShow->setUseOpenGL(true);                                                                     //设置折线使用openGL渲染
    seriesShow->setPointsVisible(true);                                                                 //设置显示坐标
    m_chartViewShow = new QChartView(ui->widget_chartShow);                                             //新建Qchart视图
    m_chartViewShow->setChart(m_chartShow);                                                             //为Qchart视图添加Chart
    m_chartViewShow->setRenderHint(QPainter::Antialiasing);                                             //开启抗锯齿
    m_chartViewShow->setGeometry(ui->widget_chartShow->rect());                                         //重置大小
}
