响应式原理-组件更新

在之前组件化章节我们介绍了 Vue 的组件化创建过程，并没有涉及到组件的数据变化时更新组件的逻辑。在本章节我们了解了数据响应式的原理，当数据变化时会触发 watcher 的回调函数，进而执行组件更新，接下来我们详细分析此过程。

updateComponent = () => {
  vm._update(vm._render(), hydrating);
};
new Watcher(
  vm,
  updateComponent,
  noop,
  {
    before() {
      if (vm._isMounted) {
        callHook(vm, "beforeUpdate");
      }
    },
  },
  true /* isRenderWatcher */
);

组件更新还是调用 vm._update 方法，它定义在 src/core/instance/lifecycle.js 中：

Vue.prototype._update = function (vnode: VNode, hydrating?: boolean) {
  const vm: Component = this;
  // ...
  const prevVnode = vm._vnode;
  if (!prevVnode) {
    // initial render
    vm.$el = vm.__patch__(vm.$el, vnode, hydrating, false /* removeOnly */);
  } else {
    // updates
    vm.$el = vm.__patch__(prevVnode, vnode);
  }
  // ...
};

在组件更新的过程中，会执行 vm.$el = vm.__patch__(preVnode, vnode)，他仍然会调用 patch 函数，定义在 src/core/vdom/patch.js 中定义：

// hydrating 表示是否是服务端渲染
return function patch(oldVnode, vnode, hydrating, removeOnly) {
  if (isUndef(vnode)) {
    if (isDef(oldVnode)) invokeDestroyHook(oldVnode);
    return;
  }
  let isInitialPatch = false;
  const insertedVnodeQueue = [];
  // 组件首次渲染时 oldVnode 为 undefined
  if (isUndef(oldVnode)) {
    // empty mount (likely as component), create new root element
    isInitialPatch = true;
    createElm(vnode, insertedVnodeQueue);
  } else {
    const isRealElement = isDef(oldVnode.nodeType);
    // 组价更新时 判断是否为相同的 VNode
    if (!isRealElement && sameVnode(oldVnode, vnode)) {
      // ----------- 新旧节点相同，修补现有根节点
      patchVnode(oldVnode, vnode, insertedVnodeQueue, removeOnly);
    } else {
      // ----------- 新旧节点不同
      if (isRealElement) {
        // ...
        oldVnode = emptyNodeAt(oldVnode);
      }
      // 1. 以当前旧节点为参考，创建新节点
      const oldElm = oldVnode.elm;
      const parentElm = nodeOps.parentNode(oldElm);

      // 2. 生成真实的 `浏览器DOM` 并插入到对应的节点
      createElm(
        vnode,
        insertedVnodeQueue,
        oldElm._leaveCb ? null : parentElm,
        nodeOps.nextSibling(oldElm)
      );

      // 3. 更新父占位符节点
      // 找到当前 vnode 的父的占位符节点，先执行各个 module 的 destroy 的钩子函数，如果当前占位符是一个可挂载的节点，则执行 module 的 create 钩子函数
      if (isDef(vnode.parent)) {
        let ancestor = vnode.parent;
        const patchable = isPatchable(vnode);
        while (ancestor) {
          for (let i = 0; i < cbs.destroy.length; ++i) {
            cbs.destroy[i](ancestor);
          }
          ancestor.elm = vnode.elm;
          if (patchable) {
            for (let i = 0; i < cbs.create.length; ++i) {
              cbs.create[i](emptyNode, ancestor);
            }
            // #6513
            // invoke insert hooks that may have been merged by create hooks.
            // e.g. for directives that uses the "inserted" hook.
            const insert = ancestor.data.hook.insert;
            if (insert.merged) {
              // start at index 1 to avoid re-invoking component mounted hook
              for (let i = 1; i < insert.fns.length; i++) {
                insert.fns[i]();
              }
            }
          } else {
            registerRef(ancestor);
          }
          ancestor = ancestor.parent;
        }
      }
      // 4.删除旧节点
      // destroy old node
      if (isDef(parentElm)) {
        removeVnodes(parentElm, [oldVnode], 0, 0);
      } else if (isDef(oldVnode.tag)) {
        invokeDestroyHook(oldVnode);
      }
    }
  }

  invokeInsertHook(vnode, insertedVnodeQueue, isInitialPatch);
  return vnode.elm;
};

这里执行 patch 的逻辑和首次渲染时是不同的，因为 oldVnode 不为空，且 oldVnode 和 vnode 都是 VNode 类型，所以会通过 sameVNode(oldVnode, vnode) 来判断是否是相同的 VNode 来决定走不同的更新逻辑：

function sameVnode(a, b) {
  return (
    // 判断 key
    a.key === b.key && // 同步组件
    ((a.tag === b.tag &&
      a.isComment === b.isComment &&
      isDef(a.data) === isDef(b.data) &&
      sameInputType(a, b)) ||
      // 异步组件
      (isTrue(a.isAsyncPlaceholder) &&
        a.asyncFactory === b.asyncFactory &&
        isUndef(b.asyncFactory.error)))
  );
}

新旧节点不同

如果新旧 vnode 不同，逻辑相对来说比较简单，本质是替换已存在的节点，分为三步

创建新节点

const oldElm = oldVnode.elm;
const parentElm = nodeOps.parentNode(oldElm);

createElm(
  vnode,
  insertedVnodeQueue,
  oldElm._leaveCb ? null : parentElm,
  nodeOps.nextSibling(oldElm)
);

以当前旧节点为参考节点，创建新的节点，并插入到 DOM 中，createElm 之前分析过。

更新父的占位符节点

// update parent placeholder node element, recursively
if (isDef(vnode.parent)) {
  let ancestor = vnode.parent;
  const patchable = isPatchable(vnode);
  while (ancestor) {
    for (let i = 0; i < cbs.destroy.length; ++i) {
      cbs.destroy[i](ancestor);
    }
    ancestor.elm = vnode.elm;
    if (patchable) {
      for (let i = 0; i < cbs.create.length; ++i) {
        cbs.create[i](emptyNode, ancestor);
      }
      // #6513
      // invoke insert hooks that may have been merged by create hooks.
      // e.g. for directives that uses the "inserted" hook.
      const insert = ancestor.data.hook.insert;
      if (insert.merged) {
        // start at index 1 to avoid re-invoking component mounted hook
        for (let i = 1; i < insert.fns.length; i++) {
          insert.fns[i]();
        }
      }
    } else {
      registerRef(ancestor);
    }
    ancestor = ancestor.parent;
  }
}

在这里首先找到 vnode 的父占位符节点，执行各个 module 的 destory 的钩子函数，如果当前占位符是可挂载节点，则执行 module 的 create 钩子函数。

删除旧节点

// destroy old node
if (isDef(parentElm)) {
  removeVnodes(parentElm, [oldVnode], 0, 0);
} else if (isDef(oldVnode.tag)) {
  invokeDestroyHook(oldVnode);
}

把 oldVnode 从当前 DOM 树中删除，如果父节点存在，则执行 removeVnodes 方法：

function removeVnodes(parentElm, vnodes, startIdx, endIdx) {
  for (; startIdx <= endIdx; ++startIdx) {
    const ch = vnodes[startIdx];
    if (isDef(ch)) {
      if (isDef(ch.tag)) {
        removeAndInvokeRemoveHook(ch);
        invokeDestroyHook(ch);
      } else {
        // Text node
        removeNode(ch.elm);
      }
    }
  }
}

function removeAndInvokeRemoveHook(vnode, rm) {
  if (isDef(rm) || isDef(vnode.data)) {
    let i;
    const listeners = cbs.remove.length + 1;
    if (isDef(rm)) {
      // we have a recursively passed down rm callback
      // increase the listeners count
      rm.listeners += listeners;
    } else {
      // directly removing
      rm = createRmCb(vnode.elm, listeners);
    }
    // recursively invoke hooks on child component root node
    if (
      isDef((i = vnode.componentInstance)) &&
      isDef((i = i._vnode)) &&
      isDef(i.data)
    ) {
      removeAndInvokeRemoveHook(i, rm);
    }
    for (i = 0; i < cbs.remove.length; ++i) {
      cbs.remove[i](vnode, rm);
    }
    if (isDef((i = vnode.data.hook)) && isDef((i = i.remove))) {
      i(vnode, rm);
    } else {
      rm();
    }
  } else {
    removeNode(vnode.elm);
  }
}

function invokeDestroyHook(vnode) {
  let i, j;
  const data = vnode.data;
  if (isDef(data)) {
    if (isDef((i = data.hook)) && isDef((i = i.destroy))) i(vnode);
    for (i = 0; i < cbs.destroy.length; ++i) cbs.destroy[i](vnode);
  }
  if (isDef((i = vnode.children))) {
    for (j = 0; j < vnode.children.length; ++j) {
      invokeDestroyHook(vnode.children[j]);
    }
  }
}

删除节点的逻辑主要是遍历待删除的 vnodes 做删除，其中：

removeAndInvokeRemoveHook 的作用是从 DOM 中移除节点并执行 module 的 remove 钩子函数，并对其子节点递归调用 removeAndInvokeRemoveHook。

invokeDestroyHook 是执行 module 的 destory 钩子函数以及 vnode 的 destory 钩子函数，并对它的子 vnode 递归调用 invokeDestroyHook 函数。

removeNode 就是调用平台的 DOM API 去把真正的 DOM 节点移除。

新旧节点相同

会调用 patchVNode 方法，定义在 src/core/vdom/patch.js 中：

function patchVnode(oldVnode, vnode, insertedVnodeQueue, removeOnly) {
  if (oldVnode === vnode) {
    return;
  }

  const elm = (vnode.elm = oldVnode.elm);

  if (isTrue(oldVnode.isAsyncPlaceholder)) {
    if (isDef(vnode.asyncFactory.resolved)) {
      hydrate(oldVnode.elm, vnode, insertedVnodeQueue);
    } else {
      vnode.isAsyncPlaceholder = true;
    }
    return;
  }

  // reuse element for static trees.
  // note we only do this if the vnode is cloned -
  // if the new node is not cloned it means the render functions have been
  // reset by the hot-reload-api and we need to do a proper re-render.
  if (
    isTrue(vnode.isStatic) &&
    isTrue(oldVnode.isStatic) &&
    vnode.key === oldVnode.key &&
    (isTrue(vnode.isCloned) || isTrue(vnode.isOnce))
  ) {
    vnode.componentInstance = oldVnode.componentInstance;
    return;
  }

  // 1. 执行 prepatch 钩子函数
  // 当更新的 vnode 是一个组件 vnode 的时候，会执行 prepatch 的方法
  let i;
  const data = vnode.data;
  if (isDef(data) && isDef((i = data.hook)) && isDef((i = i.prepatch))) {
    i(oldVnode, vnode);
  }

  const oldCh = oldVnode.children;
  const ch = vnode.children;
  // 2. 执行 update 钩子函数
  if (isDef(data) && isPatchable(vnode)) {
    for (i = 0; i < cbs.update.length; ++i) cbs.update[i](oldVnode, vnode);
    if (isDef((i = data.hook)) && isDef((i = i.update))) i(oldVnode, vnode);
  }
  // 3. 完成 patch 过程
  if (isUndef(vnode.text)) {
    // 不是文本内容
    if (isDef(oldCh) && isDef(ch)) {
      // oldCh 与 ch 都存在且不相同，使用 updateChildren 更新子节点
      if (oldCh !== ch)
        updateChildren(elm, oldCh, ch, insertedVnodeQueue, removeOnly);
    } else if (isDef(ch)) {
      // 只有 ch，表示旧节点不需要。如果旧节点是文本节点则先清除，然后通过 addVnodes 将 ch 批量插入到新节点 elm 下
      if (isDef(oldVnode.text)) nodeOps.setTextContent(elm, "");
      addVnodes(elm, null, ch, 0, ch.length - 1, insertedVnodeQueue);
    } else if (isDef(oldCh)) {
      // 只有 oldCh，表示更新的是空节点，需要将旧节点通过 removeVnodes 全部清除
      removeVnodes(elm, oldCh, 0, oldCh.length - 1);
    } else if (isDef(oldVnode.text)) {
      // 当只有旧节点是文本节点时，清除文本内容
      nodeOps.setTextContent(elm, "");
    }
  } else if (oldVnode.text !== vnode.text) {
    // 如果是文本节点并且不相同，则直接替换
    nodeOps.setTextContent(elm, vnode.text);
  }
  if (isDef(data)) {
    if (isDef((i = data.hook)) && isDef((i = i.postpatch))) i(oldVnode, vnode);
  }
}

patchVnode 的作用就是把新的 vnode patch 到旧的 vnode 上，我们可以把核心逻辑拆分成四个步骤：

执行 prepatch 钩子函数

// 1. 执行 prepatch 钩子函数
// 当更新的 vnode 是一个组件 vnode 的时候，会执行 prepatch 的方法
let i;
const data = vnode.data;
if (isDef(data) && isDef((i = data.hook)) && isDef((i = i.prepatch))) {
  i(oldVnode, vnode);
}

prepatch 定义在 src/core/vdom/create-component.js 中：

const componentVNodeHooks = {
  prepatch(oldVnode: MountedComponentVNode, vnode: MountedComponentVNode) {
    const options = vnode.componentOptions;
    const child = (vnode.componentInstance = oldVnode.componentInstance);
    updateChildComponent(
      child,
      options.propsData, // updated props
      options.listeners, // updated listeners
      vnode, // new parent vnode
      options.children // new children
    );
  },
};

prepatch 方法就是拿到新的 vnode 的组件配置以及组件实例，去执行 updateChildComponent 方法，它的定义在 src/core/instance/lifecycle.js 中：

export function updateChildComponent(
  vm: Component,
  propsData: ?Object,
  listeners: ?Object,
  parentVnode: MountedComponentVNode,
  renderChildren: ?Array<VNode>
) {
  if (process.env.NODE_ENV !== "production") {
    isUpdatingChildComponent = true;
  }

  // determine whether component has slot children
  // we need to do this before overwriting $options._renderChildren
  const hasChildren = !!(
    (
      renderChildren || // has new static slots
      vm.$options._renderChildren || // has old static slots
      parentVnode.data.scopedSlots || // has new scoped slots
      vm.$scopedSlots !== emptyObject
    ) // has old scoped slots
  );

  vm.$options._parentVnode = parentVnode;
  vm.$vnode = parentVnode; // update vm's placeholder node without re-render

  if (vm._vnode) {
    // update child tree's parent
    vm._vnode.parent = parentVnode;
  }
  vm.$options._renderChildren = renderChildren;

  // update $attrs and $listeners hash
  // these are also reactive so they may trigger child update if the child
  // used them during render
  vm.$attrs = parentVnode.data.attrs || emptyObject;
  vm.$listeners = listeners || emptyObject;

  // update props
  if (propsData && vm.$options.props) {
    toggleObserving(false);
    const props = vm._props;
    const propKeys = vm.$options._propKeys || [];
    for (let i = 0; i < propKeys.length; i++) {
      const key = propKeys[i];
      const propOptions: any = vm.$options.props; // wtf flow?
      props[key] = validateProp(key, propOptions, propsData, vm);
    }
    toggleObserving(true);
    // keep a copy of raw propsData
    vm.$options.propsData = propsData;
  }

  // update listeners
  listeners = listeners || emptyObject;
  const oldListeners = vm.$options._parentListeners;
  vm.$options._parentListeners = listeners;
  updateComponentListeners(vm, listeners, oldListeners);

  // resolve slots + force update if has children
  if (hasChildren) {
    vm.$slots = resolveSlots(renderChildren, parentVnode.context);
    vm.$forceUpdate();
  }

  if (process.env.NODE_ENV !== "production") {
    isUpdatingChildComponent = false;
  }
}

updateChildComponent 主要目的就是更新 vnode 对应实例 vm 的一些属性，比如 vm.$vnode、slot、listeners、props 等。

执行 update 钩子函数

// 2. 执行 update 钩子函数
if (isDef(data) && isPatchable(vnode)) {
  for (i = 0; i < cbs.update.length; ++i) cbs.update[i](oldVnode, vnode);
  if (isDef((i = data.hook)) && isDef((i = i.update))) i(oldVnode, vnode);
}

在执行完 prepatch 钩子函数后，会执行所有 module 的 update 钩子函数，以及用户自定义的 update 钩子函数。

完成 patch 过程

const oldCh = oldVnode.children;
const ch = vnode.children;
if (isDef(data) && isPatchable(vnode)) {
  for (i = 0; i < cbs.update.length; ++i) cbs.update[i](oldVnode, vnode);
  if (isDef((i = data.hook)) && isDef((i = i.update))) i(oldVnode, vnode);
}
if (isUndef(vnode.text)) {
  if (isDef(oldCh) && isDef(ch)) {
    if (oldCh !== ch)
      updateChildren(elm, oldCh, ch, insertedVnodeQueue, removeOnly);
  } else if (isDef(ch)) {
    if (isDef(oldVnode.text)) nodeOps.setTextContent(elm, "");
    addVnodes(elm, null, ch, 0, ch.length - 1, insertedVnodeQueue);
  } else if (isDef(oldCh)) {
    removeVnodes(elm, oldCh, 0, oldCh.length - 1);
  } else if (isDef(oldVnode.text)) {
    nodeOps.setTextContent(elm, "");
  }
} else if (oldVnode.text !== vnode.text) {
  nodeOps.setTextContent(elm, vnode.text);
}

如果 vnode 是个文本节点且新旧文本不同，则直接替换文本内容。

如果不是，则判断子节点并分几种情况处理：

oldCh 与 ch 都存在且不相同时，使用 updateChildren 函数来更新子节点，这个后面重点讲
如果只有 ch 存在，表示旧节点不需要了。如果旧的节点是文本节点则先将节点的文本清除，然后通过 addVnodes 将 ch 批量插入到新节点 elm 下
如果只有 oldCh 存在，表示更新的是空节点，则需要将旧的节点通过 removeVnodes 全部清除
当只有旧节点是文本节点的时候，则清除其节点文本内容

执行 postpatch 钩子函数

// 4. 执行 postpatch 钩子函数
if (isDef(data)) {
  if (isDef((i = data.hook)) && isDef((i = i.postpatch))) i(oldVnode, vnode);
}

执行完 patch 后，如果定义则执行 postpatch 钩子函数。

在整个 patchVnode 过程中，最复杂的就是 updateChildren 方法也就是我们常见的 diff 算法。

updateChildren

function updateChildren(
  parentElm,
  oldCh,
  newCh,
  insertedVnodeQueue,
  removeOnly
) {
  let oldStartIdx = 0;
  let newStartIdx = 0;
  let oldEndIdx = oldCh.length - 1;
  let oldStartVnode = oldCh[0];
  let oldEndVnode = oldCh[oldEndIdx];
  let newEndIdx = newCh.length - 1;
  let newStartVnode = newCh[0];
  let newEndVnode = newCh[newEndIdx];
  let oldKeyToIdx, idxInOld, vnodeToMove, refElm;

  // removeOnly is a special flag used only by <transition-group>
  // to ensure removed elements stay in correct relative positions
  // during leaving transitions
  const canMove = !removeOnly;

  if (process.env.NODE_ENV !== "production") {
    checkDuplicateKeys(newCh);
  }

  while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
    if (isUndef(oldStartVnode)) {
      oldStartVnode = oldCh[++oldStartIdx]; // Vnode has been moved left
    } else if (isUndef(oldEndVnode)) {
      oldEndVnode = oldCh[--oldEndIdx];
    } else if (sameVnode(oldStartVnode, newStartVnode)) {
      patchVnode(oldStartVnode, newStartVnode, insertedVnodeQueue);
      oldStartVnode = oldCh[++oldStartIdx];
      newStartVnode = newCh[++newStartIdx];
    } else if (sameVnode(oldEndVnode, newEndVnode)) {
      patchVnode(oldEndVnode, newEndVnode, insertedVnodeQueue);
      oldEndVnode = oldCh[--oldEndIdx];
      newEndVnode = newCh[--newEndIdx];
    } else if (sameVnode(oldStartVnode, newEndVnode)) {
      // Vnode moved right
      patchVnode(oldStartVnode, newEndVnode, insertedVnodeQueue);
      canMove &&
        nodeOps.insertBefore(
          parentElm,
          oldStartVnode.elm,
          nodeOps.nextSibling(oldEndVnode.elm)
        );
      oldStartVnode = oldCh[++oldStartIdx];
      newEndVnode = newCh[--newEndIdx];
    } else if (sameVnode(oldEndVnode, newStartVnode)) {
      // Vnode moved left
      patchVnode(oldEndVnode, newStartVnode, insertedVnodeQueue);
      canMove &&
        nodeOps.insertBefore(parentElm, oldEndVnode.elm, oldStartVnode.elm);
      oldEndVnode = oldCh[--oldEndIdx];
      newStartVnode = newCh[++newStartIdx];
    } else {
      if (isUndef(oldKeyToIdx))
        oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx);
      idxInOld = isDef(newStartVnode.key)
        ? oldKeyToIdx[newStartVnode.key]
        : findIdxInOld(newStartVnode, oldCh, oldStartIdx, oldEndIdx);
      if (isUndef(idxInOld)) {
        // New element
        createElm(
          newStartVnode,
          insertedVnodeQueue,
          parentElm,
          oldStartVnode.elm,
          false,
          newCh,
          newStartIdx
        );
      } else {
        vnodeToMove = oldCh[idxInOld];
        if (sameVnode(vnodeToMove, newStartVnode)) {
          patchVnode(vnodeToMove, newStartVnode, insertedVnodeQueue);
          oldCh[idxInOld] = undefined;
          canMove &&
            nodeOps.insertBefore(parentElm, vnodeToMove.elm, oldStartVnode.elm);
        } else {
          // same key but different element. treat as new element
          createElm(
            newStartVnode,
            insertedVnodeQueue,
            parentElm,
            oldStartVnode.elm,
            false,
            newCh,
            newStartIdx
          );
        }
      }
      newStartVnode = newCh[++newStartIdx];
    }
  }
  if (oldStartIdx > oldEndIdx) {
    refElm = isUndef(newCh[newEndIdx + 1]) ? null : newCh[newEndIdx + 1].elm;
    addVnodes(
      parentElm,
      refElm,
      newCh,
      newStartIdx,
      newEndIdx,
      insertedVnodeQueue
    );
  } else if (newStartIdx > newEndIdx) {
    removeVnodes(parentElm, oldCh, oldStartIdx, oldEndIdx);
  }
}

由于 updateChildren 逻辑复杂，我们通过具体实例来分析：

<template>
  <div id="app">
    <div>
      <ul>
        <li v-for="item in items" :key="item.id">{{ item.val }}</li>
      </ul>
    </div>
    <button @click="change">change</button>
  </div>
</template>

<script>
export default {
  name: "App",
  data() {
    return {
      items: [
        { id: 0, val: "A" },
        { id: 1, val: "B" },
        { id: 2, val: "C" },
        { id: 3, val: "D" },
      ],
    };
  },
  methods: {
    change() {
      this.items.reverse().push({ id: 4, val: "E" });
    },
  },
};
</script>

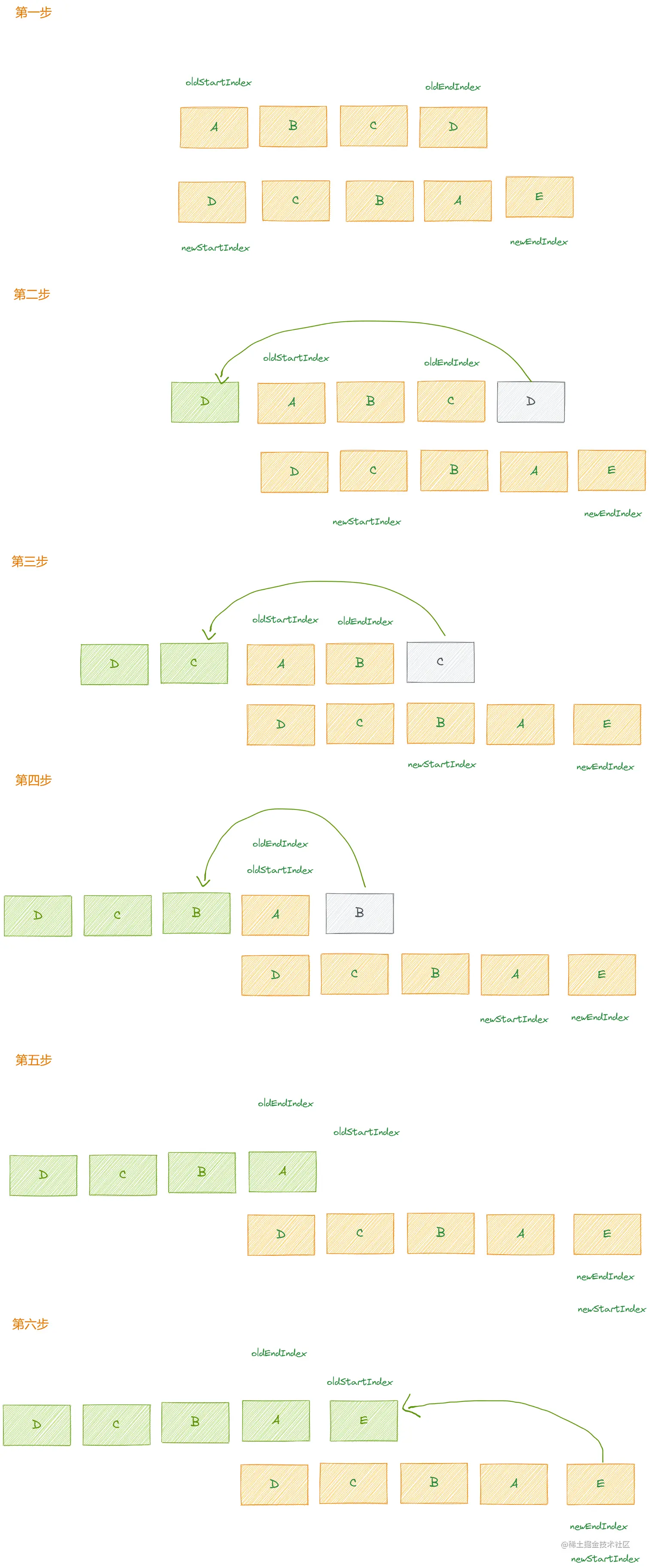

当我们点击 change 按钮去改变数据，最终会执行到 updateChildren 去更新 li 部分的列表数据，我们通过图的方式来描述一下它的更新过程：


更多 diff 算法相关文章：

总结


在组件更新的过程中，核心就是新旧 vnode diff。如果新旧节点不同，则创建新节点 -> 更新父占位符节点 -> 删除旧节点。

如果新旧节点类型相同，则在获取它们的 children，根据不同情况执行不同的更新逻辑。最复杂的情况是新旧节点类型相同且都存在子节点，那么会执行 updateChildren 方法。

对于 diff 算法，还是推荐大家打断点进行走几遍，会记得更深。

源码分析 GitHub 地址

参考：Vue.js 技术揭秘

【Vue源码】19.响应式原理-组件更新
