35：Redis数据底层存储原理

水月_hu
271 阅读10分钟

本文已参与「新人创作礼」活动，一起开启掘金创作之路。

Redis具有五种数据类型：String，List，Hash，Set，ZSet，底层使用了多种数据结构，同种数据类型在不同的状态也会使用不同的数据结构。关于这五种数据类型的简单介绍及基本指令可以移步：34：Redis五种数据类型及其使用 ---- 《Redis深度历险》读书笔记 - 掘金 (juejin.cn)，本文主要简单介绍存储原理。

RedisObject

Redis中的值都是一个个键值对，其中键总是字符串对象，值则可以是字符串，整数，列表，集合等。Redis的值对象都通过RedisObject来表示。

typedef struct redisObject{
     //表示类型：string,list,hash,set,zset
     unsigned type:4;
     //编码：比如字符串的编码有int编码，embstr编码，raw编码
     unsigned encoding:4;
     //指向底层数据结构的指针，prt是个指针变量，存放地址，指向数据存储的位置
     void *ptr;
     //引用计数，类似java里的引用计数
     int refcount;
     //记录最后一次被程序访问的时间
     unsigned lru:22;
}
  • type：记录着对象的类型(String，List，Hash，Set，ZSet),可以通过type key命令来获取。
  • encoding：编码方式，比如字符串的编码有int编码，embstr编码，raw编码，可以通过object encoding key来查看。
  • *ptr：对象指针，对象存放的地址，通过它可以找到对象底层的数据结构
  • refcount：引用计数，因为C语言比较贴近硬件，因此redis底层用C语言实现。C语言没有自动的GC机制，Redis就采用引用计数法建立一个自己的内存回收机制。有对象引用就+1，引用断开就减1。但是众所周知，引用计数法无法解决循环引用，导致内存泄漏的问题，Redis采用淘汰策略来应对这个问题，在内存满时通过指定的淘汰策略强制淘汰目标数据。
  • lru：这个字段记录着改对象最后一次被访问的时间。淘汰策略中有两种lru的策略，就是借助这个属性实现的。

内存共享

如果键不同，但是却具有相同的值，此时无需建立多个重复的对象，仅需建立一个RedisObject大家共用，然后维护相应的引用计数即可。但是内存共享仅支持int类型，这是因为判断两个对象是否相等需要额外的资源，int类型复杂度较低可以接受，String类型已经较复杂了，更别说list和hash这种了。

String 类型

String类型的底层编码有两种，分别是int，raw和embstr:

  • int编码：存储的整数值，如果值被修改为非整数值或者值的大小超过了long的范围，就会自动转换成raw类型。

  • embstr编码：用来存储短字符串，存储不大于44字节的字符串。Redis3.2之前则是存储不大于39字节的字符串，这是因为Redis3.2对RedisObject做了优化，节省了5个字节。String在Redis底层的存储形式是sdshdr：

    struct sdshdr {
    unsigned int len;//4个字节
    unsigned int free;//4个字节
    char buf[];//存储字符串的字符
};

if (ptr) {
        memcpy(sh->buf,ptr,len);
        sh->buf[len] = '\0';//一个字节

    redis内存采用jemalloc内存分配器来分配内存的，内存的分配不是随意大小分配的，jemalloc提供了众多小类定义了可选的分配大小，如果用户申请的大小位于两个小类之间，会取较大的。而embstr就巧妙的运用额外分的这块空间，将RedisObject和sdshdr放在一起，计算RedisObject和sdshdr占用的空间，如果buf占用的空间在[8,44]之间，都是会分配64字节，因此这也是为什么界定44的原因。

    embstr编码仅仅需要申请一次空间，而且RedisObject和sdshdr放在一起，这使得embstr在效率上会快很多，但是也同样带来了缺点，如果字符串改动，会导致RedisObject也要重新分配空间，这回影响性能。因此embstr编码仅允许读，如果发生修改，则直接变为raw编码。

  • raw编码：用来存储长字符串或者发生更新的字符串。raw编码申请两次内存，为RedisObject和sdshdr分配独立的空间，这使得字符串重新分配空间时就不会影响到RedisObject。但是这也导致raw编码在创建和删除时都需要多操作一次空间。sdshdr 的buf就是容器，扩容时如果容量小于1M就二倍扩容，如果大于1M就一次扩容1M。字符串的最大长度是512M。 1M和512M这两个值都是底层写死的，不可配置。

List 类型

List类型的底层是一个链表结构，他的底层编码有两种：ziplist(压缩列表)和LinkedList(双端列表)，当列表元素个数小于512个，且每个元素的长度小于64字节时使用ziplist，否则使用LinkedList。可以通过list-max-ziplist-entries和list-max-ziplist-value分别设置个数和大小阈值。

Redis3.2之后list改用了quicklist结构，其实就是由ziplist组成的LinkedList。 在这里插入图片描述

Hash 类型

Hash类型底层编码同样是两种：ziplist和hashtable。当列表元素个数小于512个，且每个元素的长度小于64字节时使用ziplist，否则使用hashtable。在元素较少时，将数据放到一块ziplist会有更好的效率。

Set类型

Set类型底层编码同样是两种：intset和hashtable。当列表元素个数小于512个,使用intset，否则使用hashtable。

ZSet

Set类型底层编码同样是两种：ziplist和skiplist。当列表元素个数小于512个，且每个元素的长度小于64字节时使用ziplist，否则使用skiplist。

zipList

可以看到list，hash，zset底层在小数据时都用了一种叫做ziplist的结构，那么ziplist是什么呢？

ziplist是一个申请一块连续的内存块，顺序存储元素的存储结构。可以理解为一种特殊的数组，不过数组元素类型固定，这就表示每个元素占据的空间大小都是一致的，只需要知道地址起点，就可以很简单的利用固定长度计算偏移量去访问任意位置的元素。但是ziplist不同，ziplist为了节省内存大小，每个元素所占的内存大小可以不同，这就是意味着无法通过固定偏移量去访问任意一个元素了。

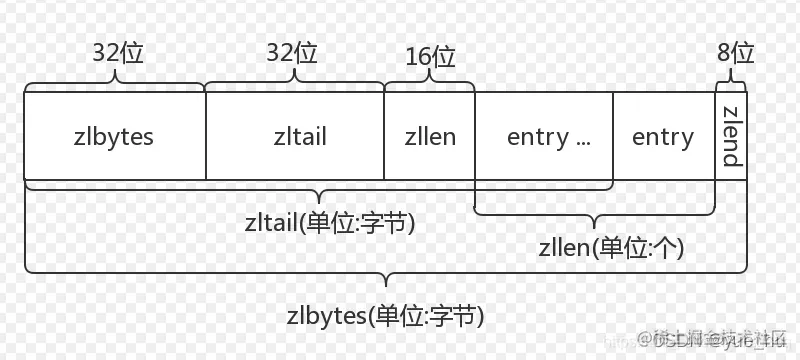

ziplist结构由5块组成： 在这里插入图片描述

图片来源Redis之压缩列表ziplist

  • zlbytes: 一个无符号整数，表示整个ziplist的长度，单位是字节
  • zltail：ziplist最后一个节点的偏移量，记录这个是用来反向遍历或者移除尾部节点
  • zllen: ziplist的节点(entry)数目
  • entry：节点，包含这元素及其相关信息
  • zlend：标记ziplist的结尾，值为0xff(255)。

上面提到每个元素所占的内存大小可以不同，会导致无法通过固定偏移量去访问任意一个元素了。为了解决这个问题，ziplist中的节点entry由三部分组成。

  1. prevlength：记录上一个节点的长度，记录这个主要为了逆向遍历ziplist。
  2. encoding：当前节点的编码规则，用来记录当前节点的数据类型以及数据长度
  3. data：当前节点的值，

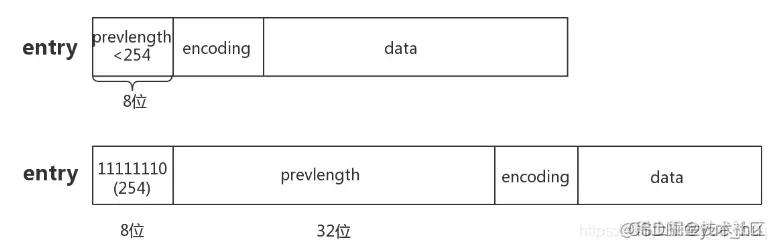

prevlength 为了节省内存，prevlength有两种存储形式：

在这里插入图片描述

图片来源Redis之压缩列表ziplist

  • 如果上一个entry的长度小于254，则用8位直接记录上一节点的长度
  • 如果上一个entry的长度大于等于254，那么前8位记录254，然后后续再申请32位来记录长度。为什么8位能记录255，这里却实254呢？是因为0xff(255)在ziplist是一个特殊的值，他代表着zlend，即ziplist的尾部标记

encoding 在redis里面也就底层数据类型也就只有字符串和数字两种类型了。因此encoding的前两位用来标记是字符串还是数字。11表示数字。00,01,10表示不同长度情况下的字符串。

整数：

在这里插入图片描述

图片来源Redis之压缩列表ziplist

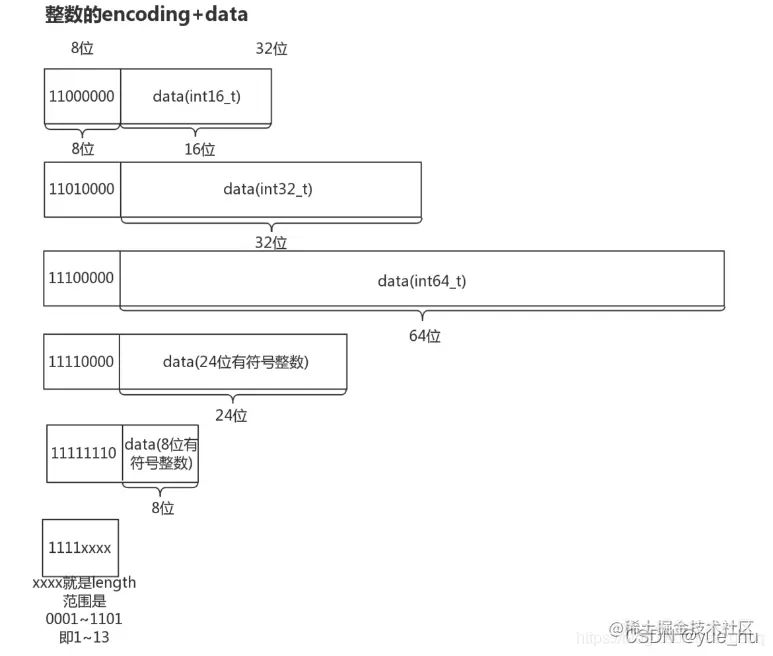

对于整数来说，encoding的值的定义如下：

#define ZIP_INT_16B (0xc0 | 0<<4)//整数data,占16位（2字节）
#define ZIP_INT_32B (0xc0 | 1<<4)//整数data,占32位（4字节）
#define ZIP_INT_64B (0xc0 | 2<<4)//整数data,占64位（8字节）
#define ZIP_INT_24B (0xc0 | 3<<4)//整数data,占24位（3字节）
#define ZIP_INT_8B 0xfe //整数data,占8位（1字节）
/* 4 bit integer immediate encoding */
//整数值1~13的节点没有data，encoding的低四位用来表示data
#define ZIP_INT_IMM_MASK 0x0f
#define ZIP_INT_IMM_MIN 0xf1    /* 11110001 */
#define ZIP_INT_IMM_MAX 0xfd    /* 11111101 */

可以看到对于小数值（0-12）encoding采用了和embstr一样的方式，直接用低4位表示了数值，没有额外的data部分，更长的则用后6位区分整数节点类型。但是后4位的范围可以是0000-1111,可以更多，为什么只取用0001-1101呢？而且为什么0001-1101表示的是1-13，为什么实际范围是0-12呢？看上面的encoding编码可以知道这是因为0000是特殊值，1110也是特殊值，所以范围就只取了0001-1101这一段，然后再用存储的值-1代表实际值，即0001代表0，所以实际范围是0-12。

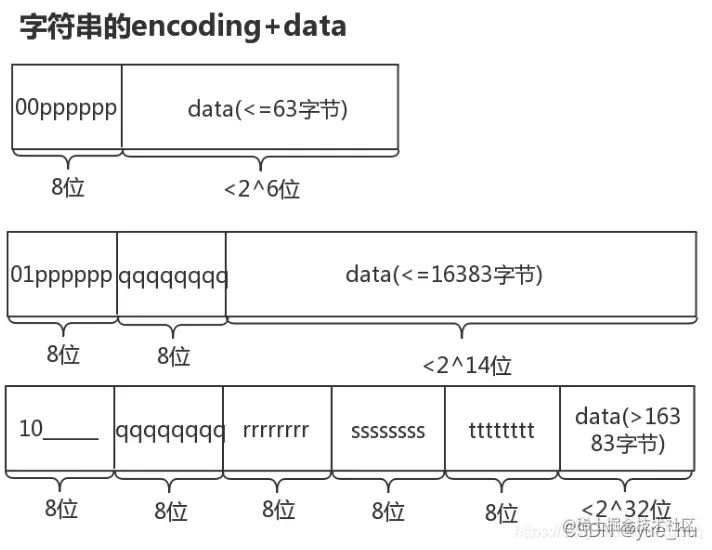

对于字符串来说：encoding有三种形式：

在这里插入图片描述

图片来源Redis之压缩列表ziplist

  • 当data长度小于等于63(2^6)字节时,直接用8位的encoding表示，高两位为00
  • 当data长度小于等于16383(2^14)字节时,用16位的encoding表示，高两位为01
  • 当data长度小于等于4294967296(2^32)字节时,用40位的encoding表示，前8位的高两位为10，后6位为任意值，剩下的32位表示长度

通过ziplist的结构，就能完成像数组访问一样，访问元素长度可变的连续内存中的节点。因为redis基于内存的操作，就意味着内存非常珍贵，因为ziplist的按需分配以及不用维护prev指针和next指针，就节省了很多的内存空间。缺点则是会影响访问速度，毕竟在ziplist内部的时间复杂度是O(n)，而对于hash,Zset这样的可以存着中间插入的场景，还可能存在连锁更新。所谓的连锁更新就是如果有一段连续的长度接近253的节点（小于254的用8位记录prevlength），此时如果一个节点发生更新导致后一个节点的prevlength改变后刚好大于253，那么为了记录新的长度这个节点就要扩充(大于253的要用40位记录)，扩充之后这个节点又大于253，就会继续影响下去。

以上两个原因就是为什么ziplist设置两个参数：节点小于指定数目，且每个节点的大小小于指定值时才使用ziplist的原因。

小对象压缩

Redis是一个非常耗费内存的数据库，因为所有的数据都放在内存里，因此Redis在内存占用上做了很多优化。对于一些小对象上，redis并不会采用标准结构存储，比如hash，元素较少时，用一维数组遍历可能比树查询更快，而且还省去了存储指针的空间。还有list，通过zplist即提高了随机访问效率，也同样省去了存储指针的空间。这种小对象压缩想法，贯穿Redis的设计始终。

这里记录一些存储边界,如果用到的话可以做个参考：

  • hash-max-zipmap-entries 512 # hash 的元素个数超过 512 就必须用标准结构存储
  • hash-max-zipmap-value 64 # hash 的任意元素的 key/value 的长度超过 64就必须用标准结构存储
  • list-max-ziplist-entries 512 # list 的元素个数超过 512就必须用标准结构存储
  • list-max-ziplist-value 64 # list 的任意元素的长度超过 64就必须用标准结构存储
  • zset-max-ziplist-entries 128 # zset 的元素个数超过 128就必须用标准结构存储
  • zset-max-ziplist-value 64 # zset 的任意元素的长度超过 64就必须用标准结构存储
  • set-max-intset-entries 512 # set 的整数元素个数超过 512就必须用标准结构存储

根据数量不同采取不同存储策略是一个很好的节省资源的手段。比如HashMap也采用了小对象压缩策略，他有一个树化阈值，元素数量小于树化阈值时，进行扩容而不是树化。
