Linux网络服务——PXE网络批量装机+Kickstart无人值守安装

聂鲁达的邮差
799 阅读9分钟

1 系统安装介绍

1.1 系统装机的三种引导方式

  1. 硬盘
  2. 光驱
  3. 网络

1.2 系统安装过程

  • 加载 boot loader
  • 加载启动安装菜单
  • 加载内核和initrd系统
  • 加载根系统
  • 运行anaconda的安装向导

2 PXE介绍

2.1 什么是PXE

PXE（ Preboot eXecution Environment，预启动执行环境 ）是由Inter公司开发的网络引导技术，工作在Client/Server模式，允许客户机通过网络从远程服务器下载引导镜像，并加载安装文件或整个操作系统。

PXE是通过网卡引导启动。

2.2 PXE服务优点

  1. 规模化：同时装配多台服务器，无需每一台单独安装操作系统；
  2. 自动化：实现服务器的自动安装及自动配置各种服务；
  3. 远程实现：不需要光盘、U盘等安装介质，方便快捷的同时又可以保障服务器安全。

2.3 搭建PXE网络体系所需条件

① 客户机

  • 客户机的网卡要支持PXE协议（集成BOOTROM芯片）。
  • 网卡自带DHCP服务和TFTP服务。
  • 主板支持网络引导。有一些需在BIOS设置中允许从 Network 或 LAN 启动即可。

② 服务端

  • 配置 DHCP 服务器 ：为客户机自动分配地址、指定引导文件位置（指明TFTP服务器地址）。
  • 服务器要开启 TFTP 服务（简单文件传输协议）：用来提供系统内核和引导镜像文件的下载。
  • 安装软件包syslinux ：提供PXE引导程序。
  • 服务器提供FTP服务（或http） ：提供安装源（例如镜像文件系统等）。

2.4 PXE装机需要的四大文件

  • pxelinux.0：引导程序。（来自syslinux程序）
  • default：引导程序的配置文件。（需要手写，可参考光盘 isolinux 目录下的 isolinux.cfg 文件）
  • vmlinuz：内核文件。（从光盘中获取，位于 isolinux 目录下）
  • initrd.img： 系统启动镜像文件。（从光盘中获取，位于 isolinux 目录下）

说明initrd的作用：

  • initrd 的英文含义是 boot loader initialized RAM disk，即由引导程序初始化的RAM磁盘。initrd是在实际根文件系统可用之前挂载到系统中的一个初始根文件系统。initrd与内核绑定在一起， 并作为内核引导过程的一部分进行加载。内核然后会将这个initrd文件作为其阶段引导过程的一部分来加载模块，这样才能在以后的引导过程中使用真正的文 件系统，并挂载实际的根文件系统。根文件系统可以存储在包括IDE、SCSI、USB在内的多种介质上，如果将这些设备的驱动都编译进内核，可以想象内核 会多么庞大、臃肿。所以可以把initrd看做是在启动过程中连接内核与根文件系统的一个桥梁。

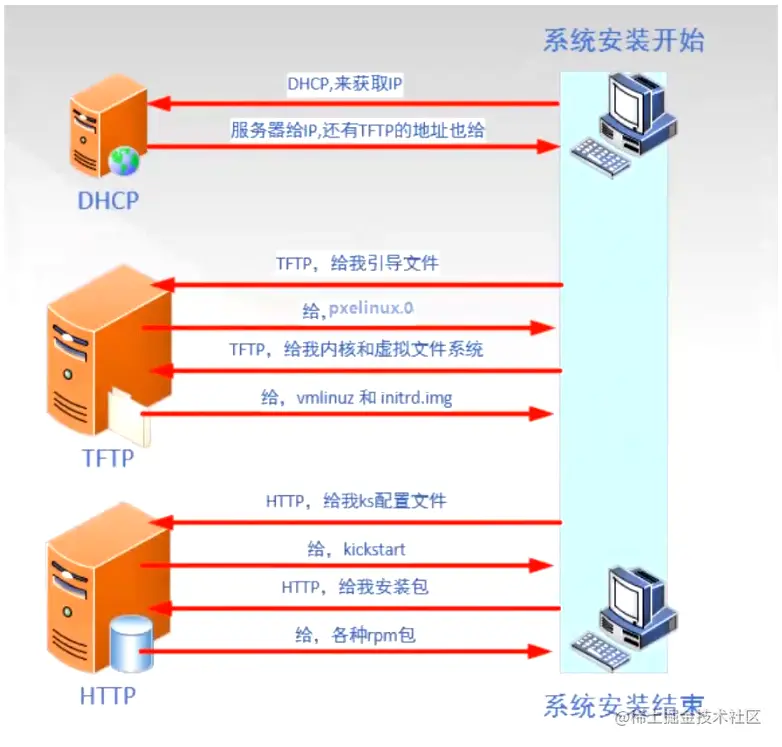

2.4 PXE实现过程讲解

  1. 客户机的网卡查找相关的dhcp服务器（获取地址和时间）。
  2. DHCP服务器给客户机分配IP地址和引导程序（boot loader）的地址 ，同时通过offer报文把TFTP服务器的地址发给客户机。
  3. TFTP服务器把引导文件（pxelinux.0）传给客户机。
  4. 客户机将引导程序加载到内存中来。
  5. 引导程序去TFTP服务器中查找配置文件，服务器将配置文件传给客户机。（配置文件中指定客户机使用ftp方式连接服务器获取系统镜像文件）
  6. 服务端安装并启动vsftpd服务，客户机使用ftp服务获取系统镜像文件。


3 搭建过程中服务详解

PXE远程安装服务器集成了CentOS 7安装源、TFTP 服务、DHCP 服务，能够向空白客户机（裸机）发送PXE引导程序、Linux 内核、启动菜单等数据，以及提供安装文件。

网卡自带DHCP服务和TFTP服务。

3.1 DHCP服务

DHCP是一个局域网的网络协议。指的是由服务器控制一段IP地址范围，客户机登录服务器时就可以自动获得服务器分配的IP地址和子网掩码。

3.2 TFTP服务

  • TFTP（简单文件传输协议），是一种基于UDP协议实现的用于在客户机和服务器之间进行简单文件传输的协议，适合于小型文件传输的应用场合。TFTP服务默认由xinetd服务进行管理，使用UDP69端口。
  • TFTP服务一般只在装机这种场景下使用，用于传输内核和引导文件。因为安全性不高。
  • 自带的站点：/var/lib/tftpboot

3.3 syslinux

syslinux是一个功能强大的引导加载程序，而且兼容各种介质。它的目的是简化首次安装Linux的时间， 并建立修护或其它特殊用途的启动盘。它的安装很简单，一旦安装syslinux好之后， sysLinux启动盘就可以引导各种基于DOS的工具， 以及MS-DOS/Windows或者 任何其它操作系统。

安装syslinux程序后，可获得 pxelinux.0 文件。

3.4 vsftp：安装系统镜像文件获取方式

可以使用http、ftp等方式，ftp文件传输的一种，vsftpd是提供ftp服务的软件之一。

4 PXE网络装机操作过程

实验环境：

服务器内网IP地址：192.168.137.100。

DHCP、TFTP、FTP服务全都搭建在这一台服务器上。

简易流程：

  1. 安装4个软件包：dhcp、tftp-server、vsftpd、syslinux（取得prelinux.0文件）。
  2. 配置DHCP服务器，分配IP地址，指明tftp服务器的地址。（虚拟机需要开启仅主机模式，模拟内网环境）
  3. 编辑TFTP服务配置文件，开启服务（默认是关闭状态）。
  4. 挂载软件安装源（通常情况下都使用光盘中的安装源，即挂载光驱），并将三大文件先拷入/var/lib/tftpboot/ 目录中：pxelinux.0，vmlinuz，initrd.img。
  5. 在/var/lib/tftpboot/ 目录下，创建子目录pxelinux.cfg，在子目录下编写引导程序的配置文件default。
  6. 关闭防火墙和selinux。启动dhcpd、tftp、vsftpd。
  7. 使用空白客户机（裸机）测试能否自动装机。

一、服务器配置操作步骤：

1、安装四个软件包：dhcp、tftp-server、vsftpd、syslinux。

 [root@localhost ~]# yum install dhcp tftp-server.x86_64 vsftpd syslinux -y

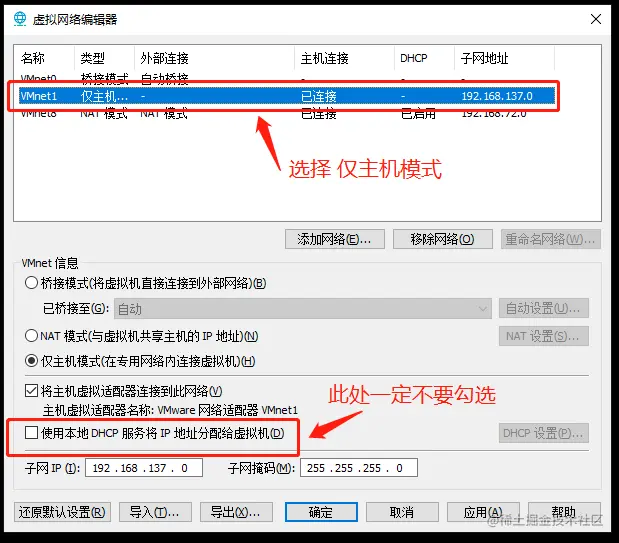

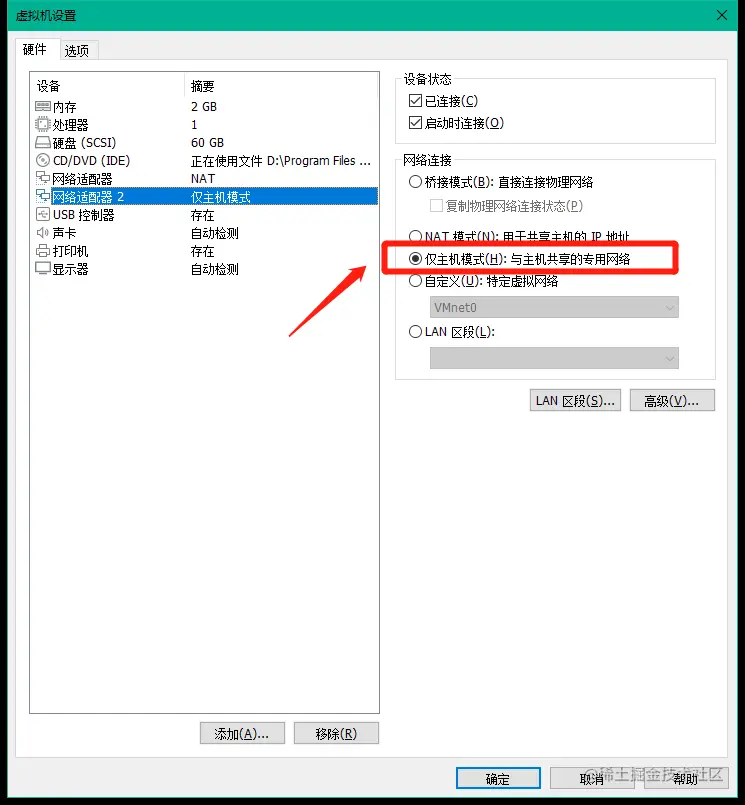

2、将虚拟机的第二块网卡设置为仅主机模式，修改网卡配置文件，重启网络服务。模拟内网环境。

 [root@localhost ~]# cd /etc/sysconfig/network-scripts
 [root@localhost network-scripts]# cp ifcfg-ens33 ifcfg-ens36
 [root@localhost network-scripts]# vim ifcfg-ens36
 TYPE=Ethernet
 PROXY_METHOD=none
 BROWSER_ONLY=no
 BOOTPROTO=static
 DEFROUTE=yes
 IPV4_FAILURE_FATAL=no
 IPV6INIT=yes
 IPV6_AUTOCONF=yes
 IPV6_DEFROUTE=yes
 IPV6_FAILURE_FATAL=no
 IPV6_ADDR_GEN_MODE=stable-privacy
 NAME=ens36
 #UUID=bdc9ad35-297a-413f-a7f2-be27868e0e72
 DEVICE=ens36
 ONBOOT=yes
 IPADDR=192.168.137.100
 NETMASK=255.255.255.0
 GATEWAY=192.168.137.100
 #DNS1=8.8.8.8
 ​

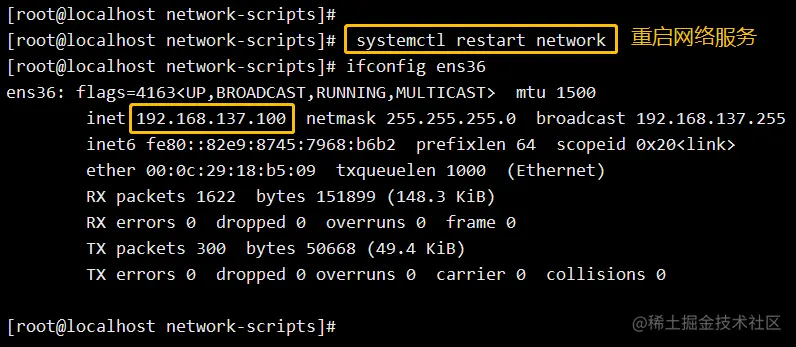

 [root@localhost network-scripts]# systemctl restart network
 [root@localhost network-scripts]# ifconfig ens36
 ens36: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
         inet 192.168.137.100  netmask 255.255.255.0  broadcast 192.168.137.255
         inet6 fe80::82e9:8745:7968:b6b2  prefixlen 64  scopeid 0x20<link>
         ether 00:0c:29:18:b5:09  txqueuelen 1000  (Ethernet)
         RX packets 1622  bytes 151899 (148.3 KiB)
         RX errors 0  dropped 0  overruns 0  frame 0
         TX packets 300  bytes 50668 (49.4 KiB)
         TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0





3、配置DHCP服务器，分配IP地址，指明tftp服务器的地址。

 # 将模板文件复制为配置文件
 [root@localhost ~]# cd /usr/share/doc/dhcp-4.2.5/
 [root@localhost dhcp-4.2.5]# ls
 dhcpd6.conf.example  dhcpd.conf.example  ldap
 [root@localhost dhcp-4.2.5]# cp dhcpd.conf.example /etc/dhcp/dhcpd.conf
 cp：是否覆盖"/etc/dhcp/dhcpd.conf"？ yes
 [root@localhost dhcp-4.2.5]#
 ​
 # 编辑dhcp配置文件
 [root@localhost ~]# vim /etc/dhcp/dhcpd.conf
 -----------------------------------
 subnet 192.168.137.0 netmask 255.255.255.0 {     //设置子网IP、子网掩码
   range 192.168.137.20 192.168.137.80;           //设置地址池
   option routers 192.168.137.10;                 //设置网关地址
   next-server 192.168.137.100;                   //指明TFTP服务器地址
   filename "pxelinux.0";            //声明使用pxelinux.0文件
 ​

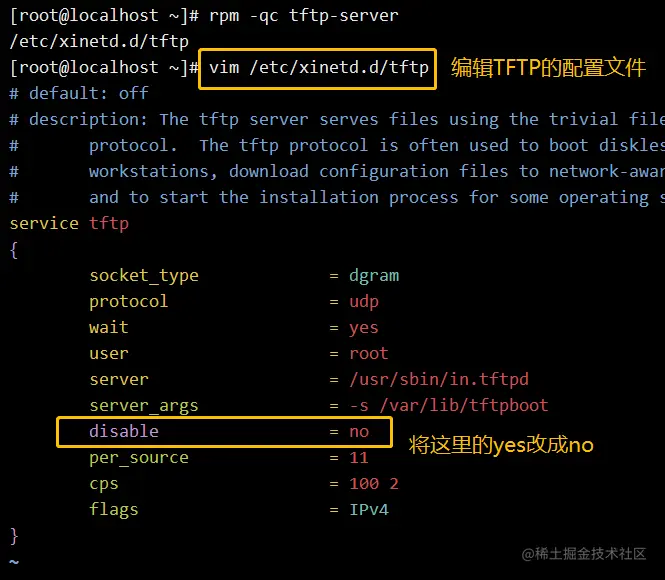

4、修改TFTP服务配置文件/etc/xinetd.d/tftp，将服务开启（默认是关闭状态）。

 [root@localhost ~]# rpm -qc tftp-server        //查看tftp-server的配置文件位置
 /etc/xinetd.d/tftp
 [root@localhost ~]# vim /etc/xinetd.d/tftp     //编辑配置文件
 -------------------------------
 service tftp
 {
         socket_type             = dgram
         protocol                = udp
         wait                    = yes
         user                    = root
         server                  = /usr/sbin/in.tftpd
         server_args             = -s /var/lib/tftpboot
         disable                 = no            //将这里的yes修改成no，即开启服务
         per_source              = 11
         cps                     = 100 2
         flags                   = IPv4
 ​

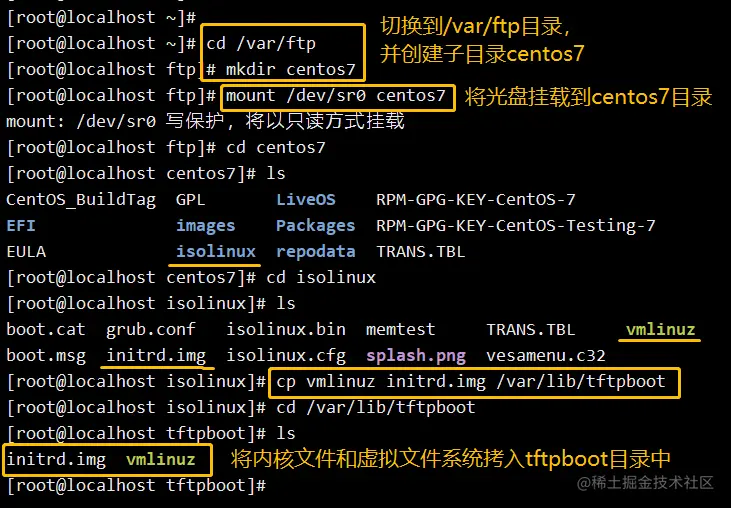

5、将光盘挂载到/var/ftp的子目录centos7下，并将三大文件先拷入/var/lib/tftpboot/ 目录中：vmlinuz，initrd.img。pxelinux.0。

 # 挂载光盘，先将光盘内的两个文件vmlinuz、initrd.img拷入/var/lib/tftpboot目录。
 [root@localhost ~]# cd /var/ftp
 [root@localhost ftp]# mkdir centos7
 [root@localhost ftp]# mount /dev/sr0 centos7    //将光盘挂载到/var/ftp/centos7/目录下
 mount: /dev/sr0 写保护，将以只读方式挂载
 [root@localhost ftp]# cd centos7
 [root@localhost centos7]# ls
 CentOS_BuildTag  GPL       LiveOS    RPM-GPG-KEY-CentOS-7
 EFI              images    Packages  RPM-GPG-KEY-CentOS-Testing-7
 EULA             isolinux  repodata  TRANS.TBL
 [root@localhost centos7]# cd isolinux
 [root@localhost isolinux]# ls
 boot.cat  grub.conf   isolinux.bin  memtest     TRANS.TBL     vmlinuz
 boot.msg  initrd.img  isolinux.cfg  splash.png  vesamenu.c32
 [root@localhost isolinux]# cp vmlinuz initrd.img /var/lib/tftpboot   //将光盘内的2个文件拷入tftpboot目录
 [root@localhost isolinux]# cd /var/lib/tftpboot
 [root@localhost tftpboot]# ls
 initrd.img  vmlinuz
 ​
 ​

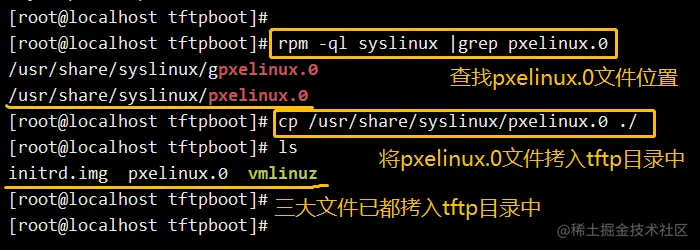

 # 将pxelinux.0文件拷入/var/lib/tftpboot目录。
 [root@localhost tftpboot]# rpm -ql syslinux |grep pxelinux.0    //查找pxelinux.0文件位置
 /usr/share/syslinux/gpxelinux.0
 /usr/share/syslinux/pxelinux.0
 [root@localhost tftpboot]# cp /usr/share/syslinux/pxelinux.0 ./   //将pxelinux.0文件拷入tftpboot目录
 [root@localhost tftpboot]# ls
 initrd.img  pxelinux.0  vmlinuz

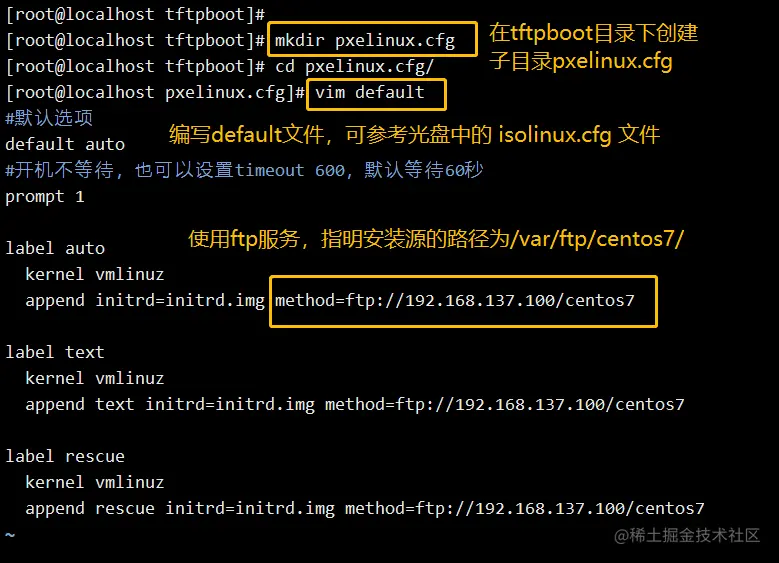

6、在/var/lib/tftpboot/ 目录下，创建子目录pxelinux.cfg，在pxelinux.cfg目录下编写引导程序的配置文件default。(可参考光盘 isolinux 目录下的 isolinux.cfg 文件)

 [root@localhost tftpboot]# mkdir pxelinux.cfg     //创建子目录pxelinux.cfg
 [root@localhost tftpboot]# cd pxelinux.cfg/
 [root@localhost pxelinux.cfg]# vim default        //编写default文件
 #默认选项
 default auto
 #开机不等待，也可以设置timeout 600，默认等待60秒
 prompt 1
 ​
 label auto
   kernel vmlinuz
   append initrd=initrd.img method=ftp://192.168.137.100/centos7
 ​
 label text
   kernel vmlinuz
   append text initrd=initrd.img method=ftp://192.168.137.100/centos7
 ​
 label rescue
   kernel vmlinuz
   append rescue initrd=initrd.img method=ftp://192.168.137.100/centos7
 ​
 [root@localhost pxelinux.cfg]# cd ..     //切换到上级目录
 [root@localhost tftpboot]# tree          //以树形图查看目录下的文件
 .
 ├── initrd.img
 ├── pxelinux.0
 ├── pxelinux.cfg
 │   └── default
 └── vmlinuz
 ​
 1 directory, 4 files
 ​



6、关闭防火墙和selinux。启动 dhcpd、tftp、vsftpd 三个服务。

 [root@localhost ~]# systemctl stop firewalld.service
 [root@localhost ~]# setenforce 0
 [root@localhost ~]# systemctl start dhcpd
 [root@localhost ~]# systemctl start tftp
 [root@localhost ~]# systemctl start vsftpd


二、客户端，创建空白虚拟机测试能否自动装机：

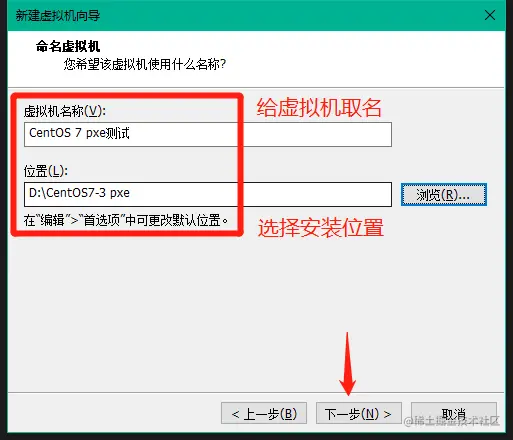

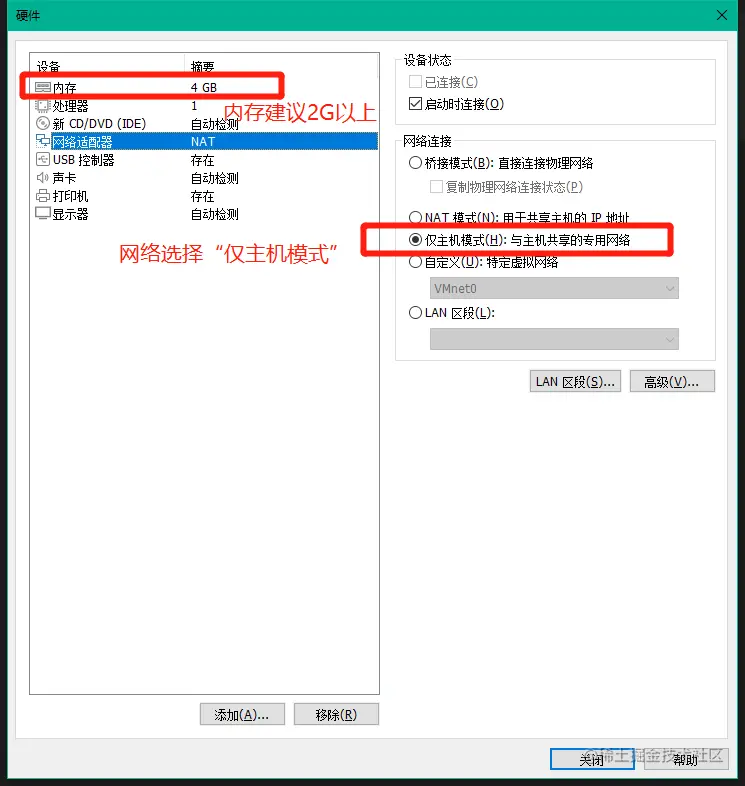

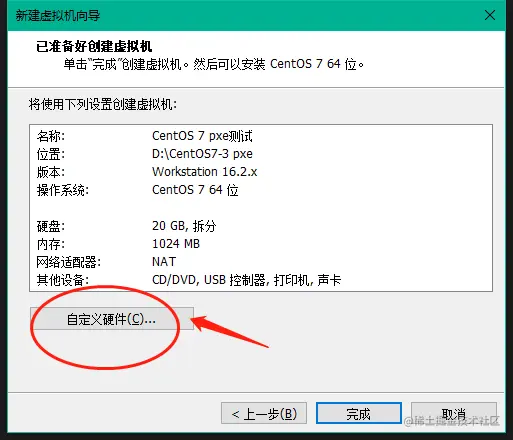

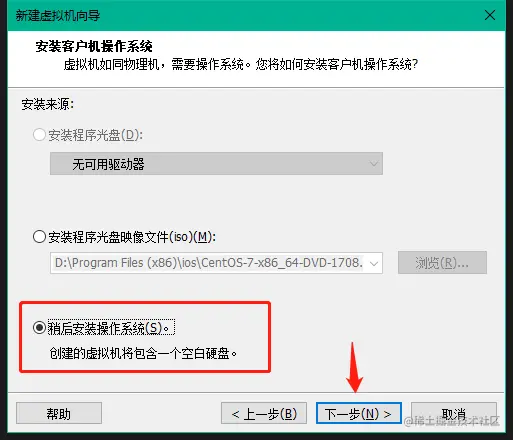

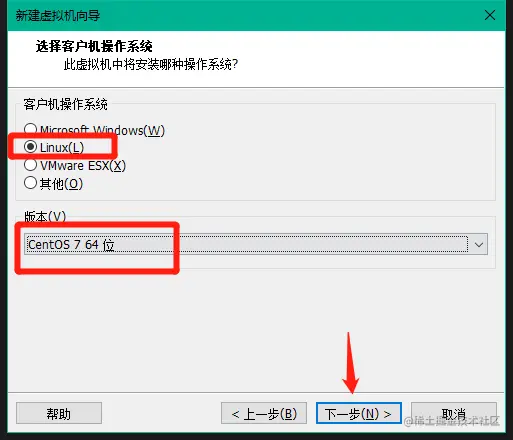

1、创建新的空白虚拟机

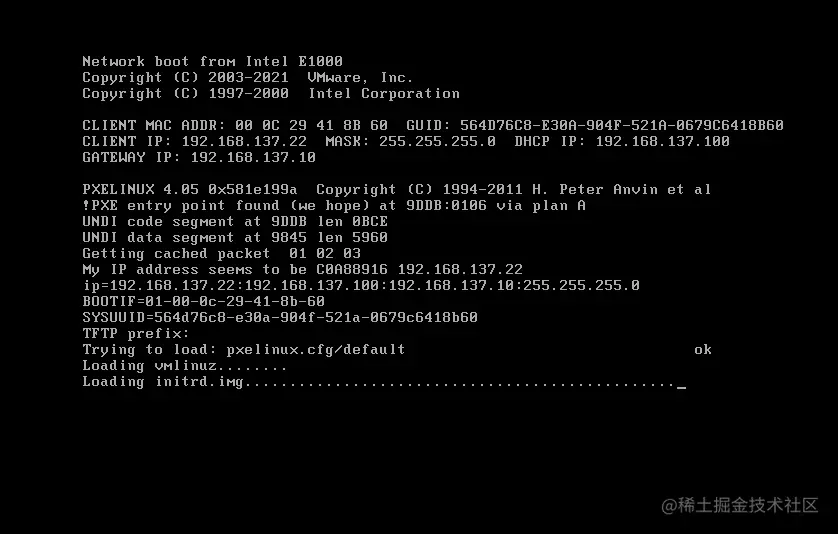

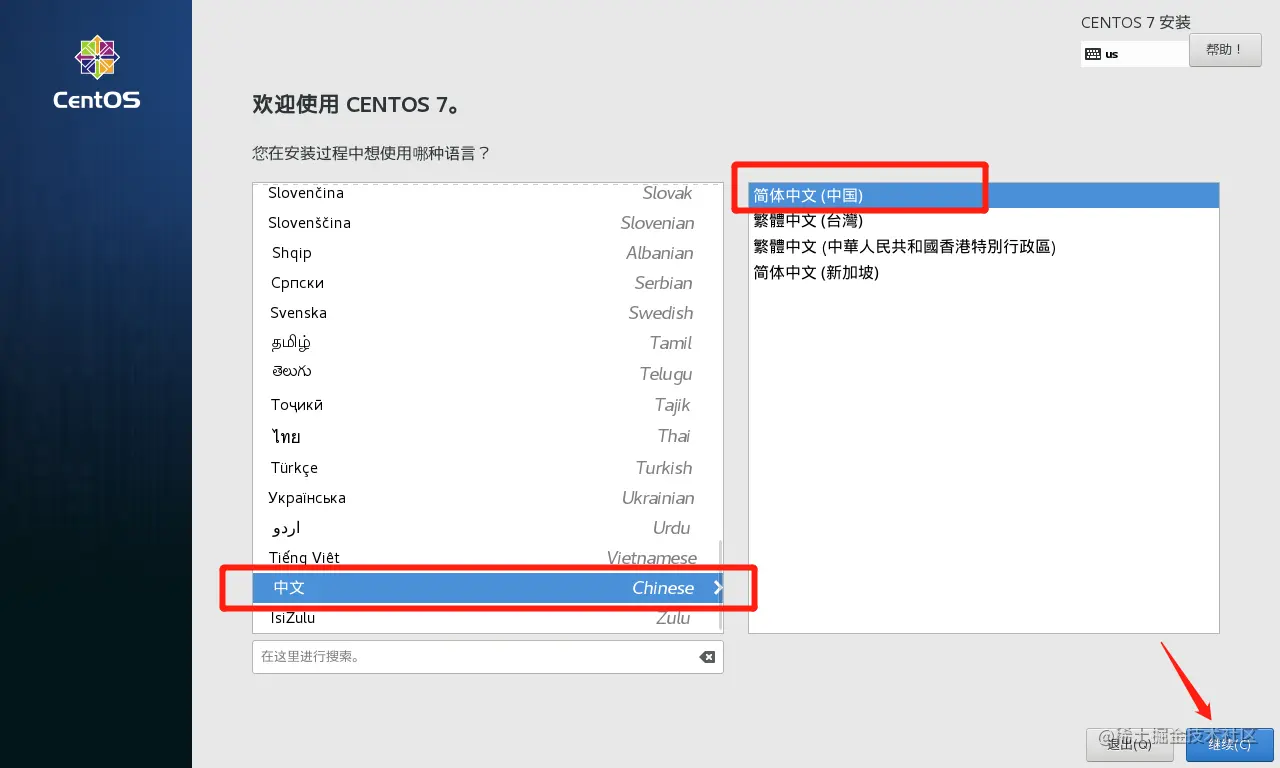

2、开启虚拟机：

虚拟机自动获取IP地址、自动安装镜像文件系统，最后出现图形化界面，之后的参数需要手动设置。



5 实现Kickstart无人值守安装

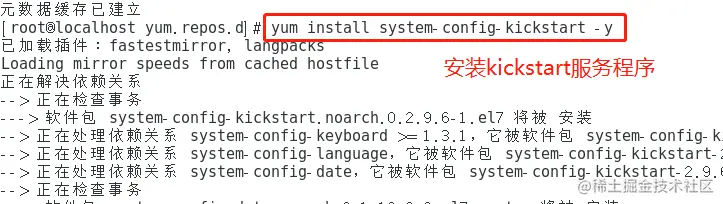

1、服务端，yum install system-config-kickstart -y 安装kickstart软件。

 [root@localhost yum.repos.d]# yum install system-config-kickstart -y

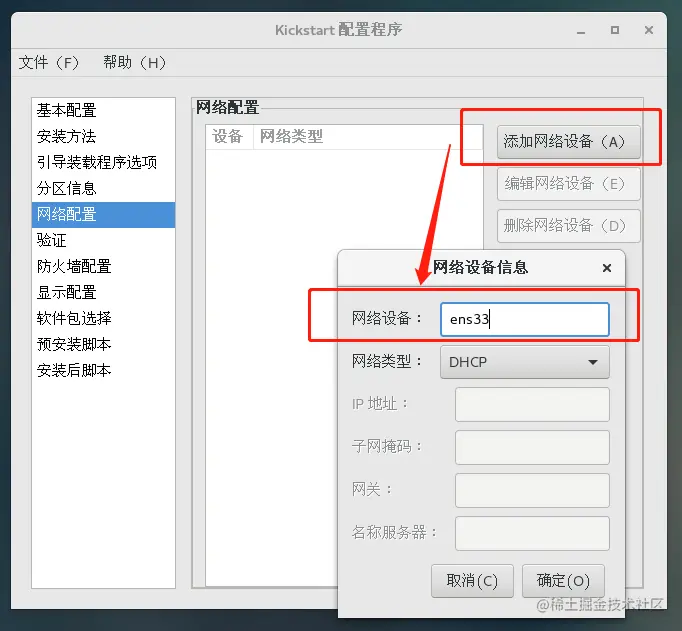

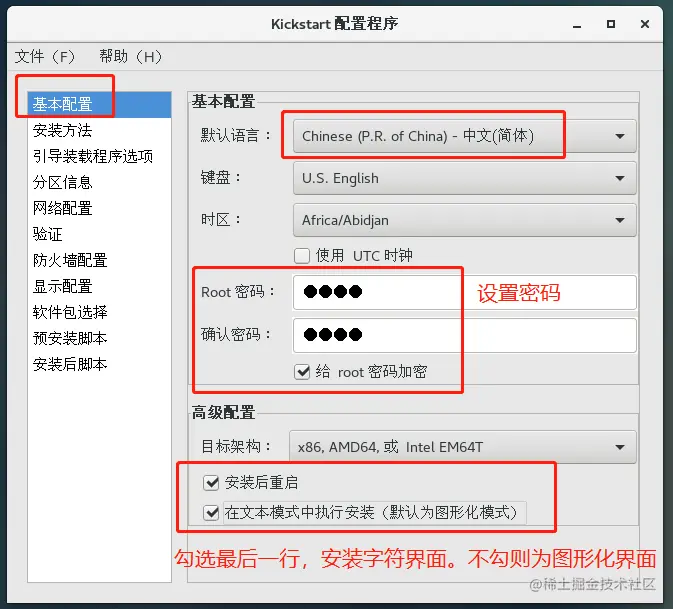

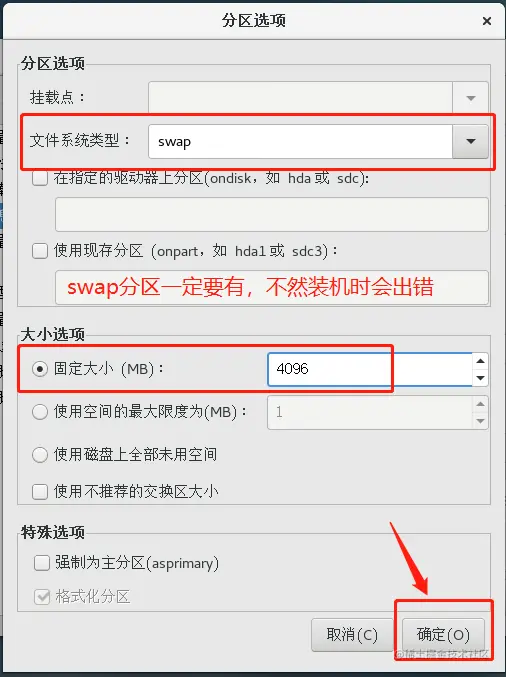

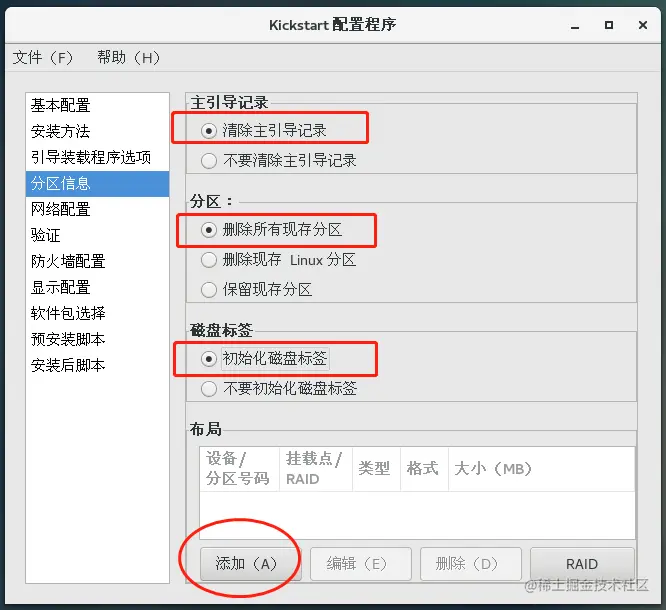

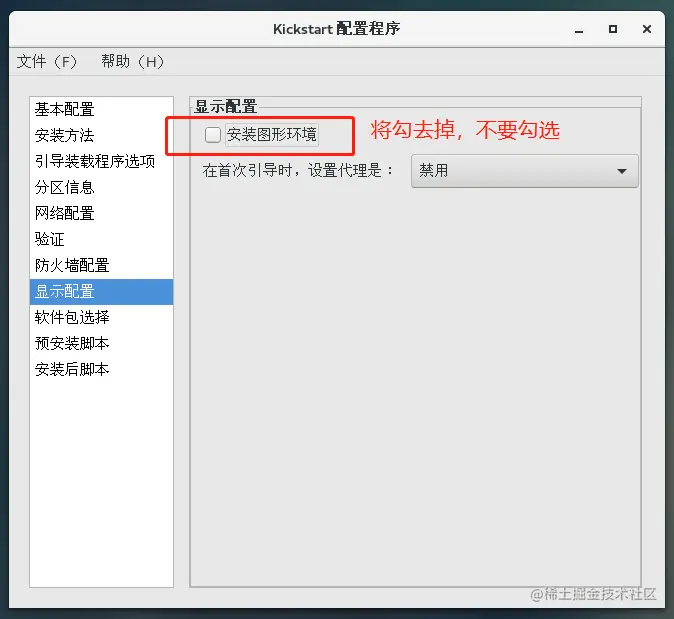

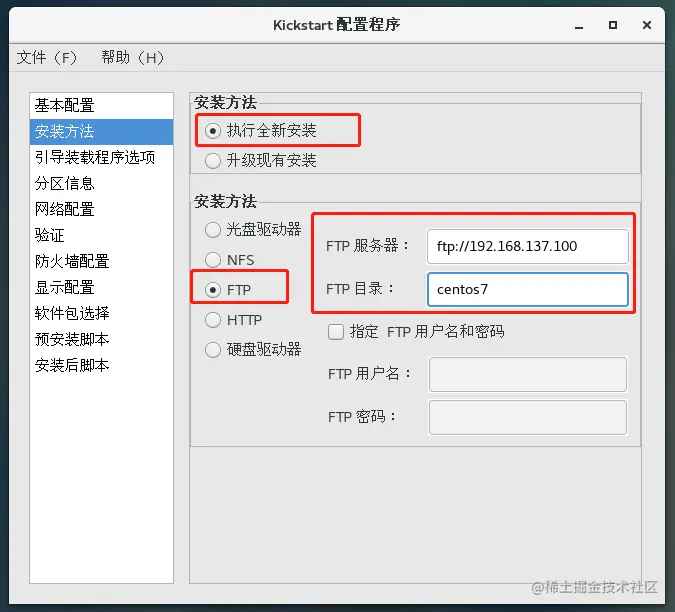

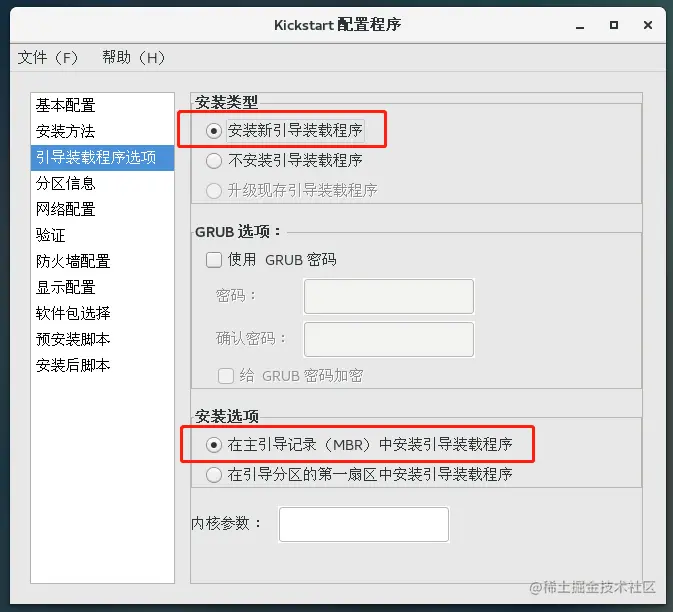

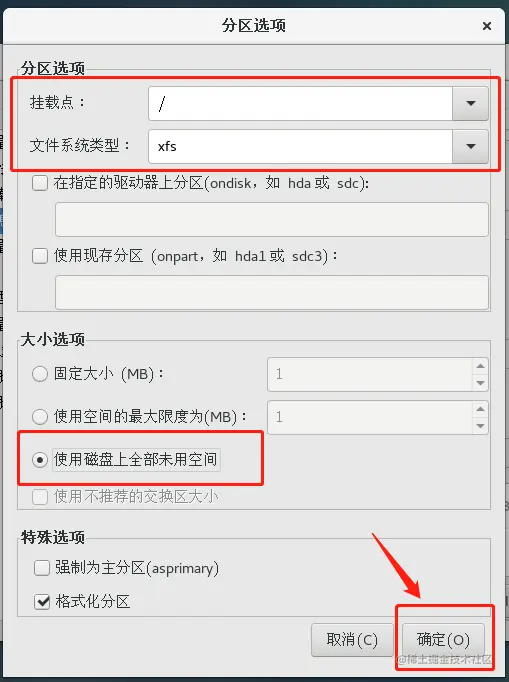

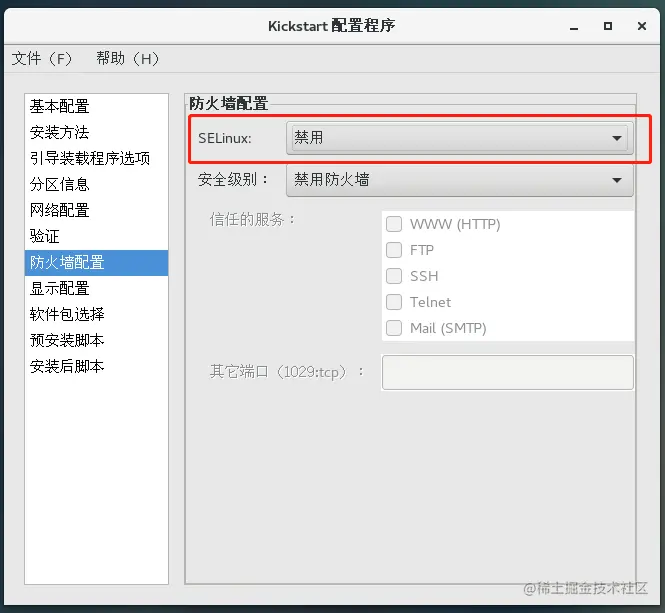

2、进入虚拟机，在应用程序中找到 Kickstart 工具进行配置。

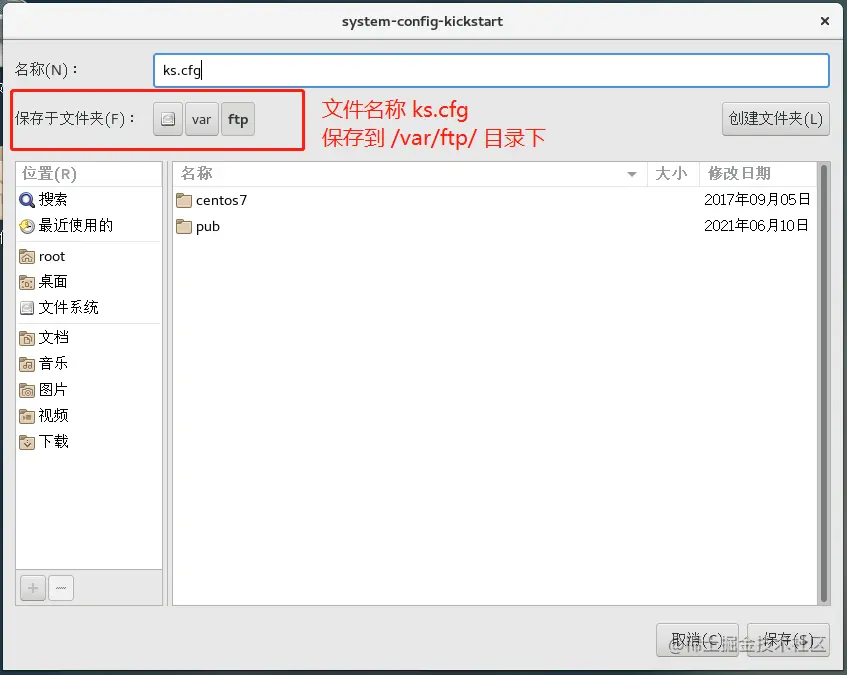

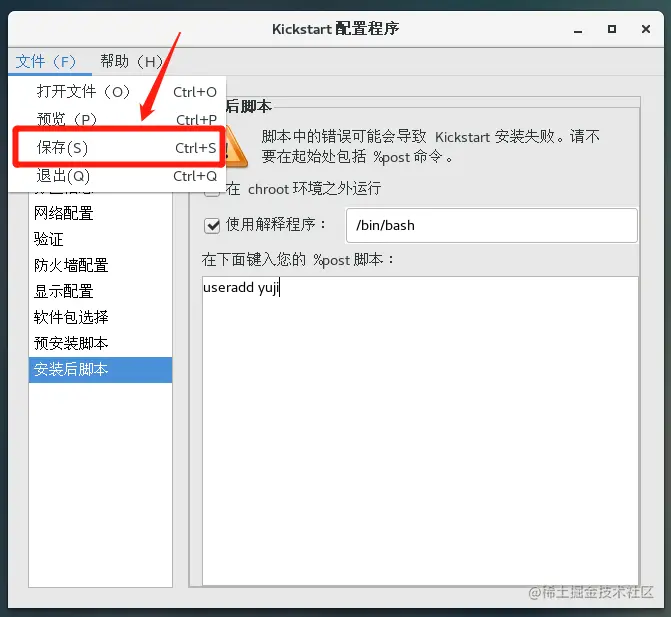

3、ks.cfg文件成功保存到/var/ftp目录下。需要再次修改/var/lib/tftpboot/pxelinux.cfg目录下的default文件，添加ks参数。

 [root@localhost ~]# ls /var/ftp     //查看/var/ftp 目录下的ks.cfg文件
 centos7  ks.cfg  pub
 [root@localhost ~]# cd /var/lib/tftpboot/pxelinux.cfg
 [root@localhost ~]# ls
 default

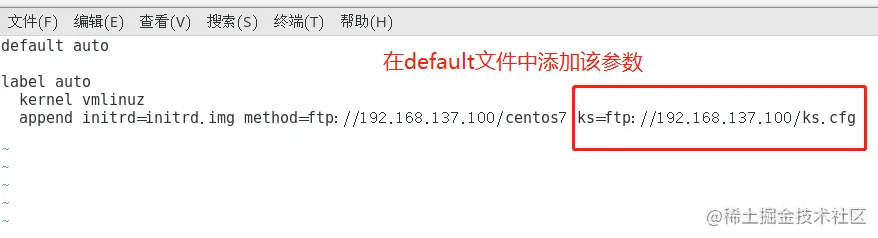

 [root@localhost ~]# vim default     //编辑default文件，添加ks参数
 default auto
 ​
 label auto
   kernel vmlinuz
   append initrd=initrd.img method=ftp://192.168.137.100/centos7 ks=ftp://192.168.137.100/ks.cfg

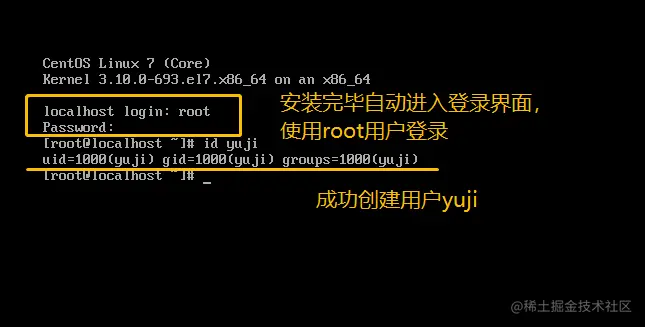

4、重新启动空白客户机，安装完毕后系统自动配置相应参数。
