企业集成架构设计

这人世间纷纷扰扰
995 阅读11分钟

遇到的问题

  1. 今年我们团队【企业内部信息化CRM】在人力资源有限的情况下，整体技术方向会发生一些侧重，具体是CRM除商业化系统外，由自研和集成为主转向集成为主，自研为辅。目前诸如外呼、大客纷享销客、小程序、客满机器人等场景，都属于集成的范围，其中大多数场景还未涉及到CRM核心领域能力的集成。未来，随着纷享销客、EC等crm端产品的使用，势必会涉及到更多核心领域模型和周边设施的集成。
  2. 随着集成应用和场景越来越多，对我们研发侧的挑战也会越来越不一样。同等条件下，自研更容易控制研发质量，可维护性更高，更有序，但能力的建设会滞后于业务发展；集成更容易获得市场成熟的业务能力，满足业务发展要求，但大量的无序的集成会导致系统熵增加速，系统快速向无序发展。

\

在以上的前提下，统一的集成方案是为系统减熵或维持熵值得必然路径~

解决策略

关于集成，本质上属于企业应用集成（EAI）范畴，对于企业集成有比较常见的解决方案。

关于EAI

借助于百度百科，看下EAI的定义：

EAI（Enterprise Application Integration，企业应用集成）是将基于各种不同平台、用不同方案建立的异构应用集成的一种方法和技术。EAI 通过建立底层结构，来联系横贯整个企业的异构系统、应用、数据源等，实现企业内部的 ERP、CRM、SCM、数据库、数据仓库，以及其他重要的内部系统之间无缝地共享和交换数据。有了 EAI，企业就可以将企业核心应用和新的 Internet解决方案结合在一起。

一句话概括：EAI做的就是企业内外应用之间的连接和信息交换。

我们的现状

  1. 当前我们的系统中是已经存在集成问题的，具体应用场景有：
    1. 销售云呼
    2. 清洗机器人
    3. 客服的坐席电话
    4. 客服机器人
    5. crm小程序
    6. 大客纷享销客的接入
    7. etc...

如此多的场景，相当于我们外部对接这很多个“渠道”，只是针对每个“渠道”场景，我们都是基于个性化的开发，代码逻辑分散我们各个业务系统中。随之带来的问题有：系统腐化越来越快，后续集成新场景成本越来越高，业务诉求的响应越来越慢。

  1. 今年的目标中，我们将会继续集成更多的三方工具，集成也会进入核心领域，涉及到我们核心的领域模型，包括客户、商机、联系人等等。但目前我们还缺少统一的集成方案来降低集成成本、后续维护成本，提升系统架构稳定性等等

我们的目标

对于我们业务系统来说，领域模型和通用的业务流程才是我们的精髓，我们应该致力于让自己的领域模型更完善、支持更多元化的业务上面，而不是浪费大多数时间再进行功能对接。所以后续目标主要有两个：

  1. 快速整合三方各场景业务能力： 可被集成内容包括如图各类三方能力，其中包括CRM核心领域能力，如客户管理，商机跟进，也包括周边工具如机器人，外呼，飞书表格等
  2. 提供统一、低成本、好维护的集成方案：无论三方、内部何种形式能力，都可被统一方式集成，将各类集成统一到集成中心系统，为系统减熵。

整体方案

在整体的集成方案中，无论内外部的服务集成，整体上都是在做服务的连接和信息的交换。

当前方案

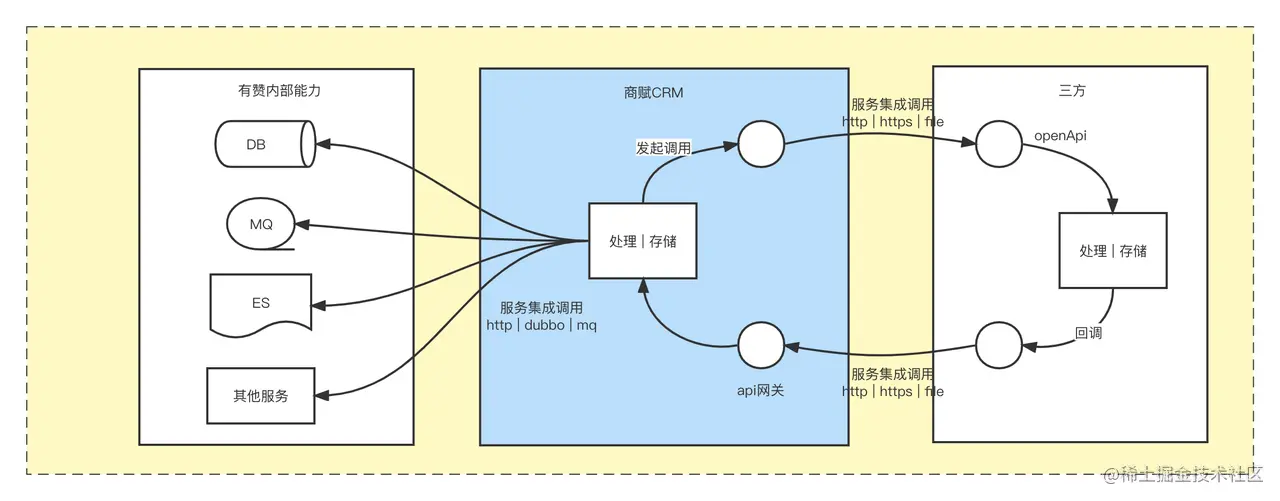

如图1示，为当前和三方集成时的现状示意：

服务的连接

  1. 我方提供定制化http（https）协议服务，三方回调
  2. 三方提供http（https）协议，我方定制化调用
  3. 多个业务模块多个系统相互独立的在进行服务定制化开发

信息的交换

  • 本质是内外部信息的相互映射，目前我们还属于根据外部不同的要求定制化映射
  • 无论是在当前还是在后续的集成中，内外部的领域模型都不可能完全一致，相互映射是必然

图1：

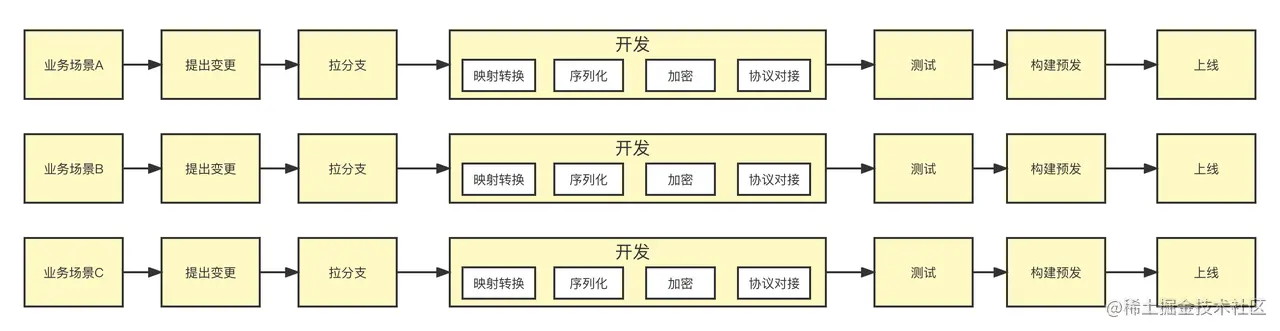

当前的研发模式

对于研发来说，每个工具的集成的整体研发过程都是如图所示：

开发工作失焦，大部分工作在各个流程、拉分支、协议对接、映射转换、测试联调等等上面

后续方案

在未来整体的集成方案中，依然主要是服务的连接和信息的交换，但形式上会有较大区别。

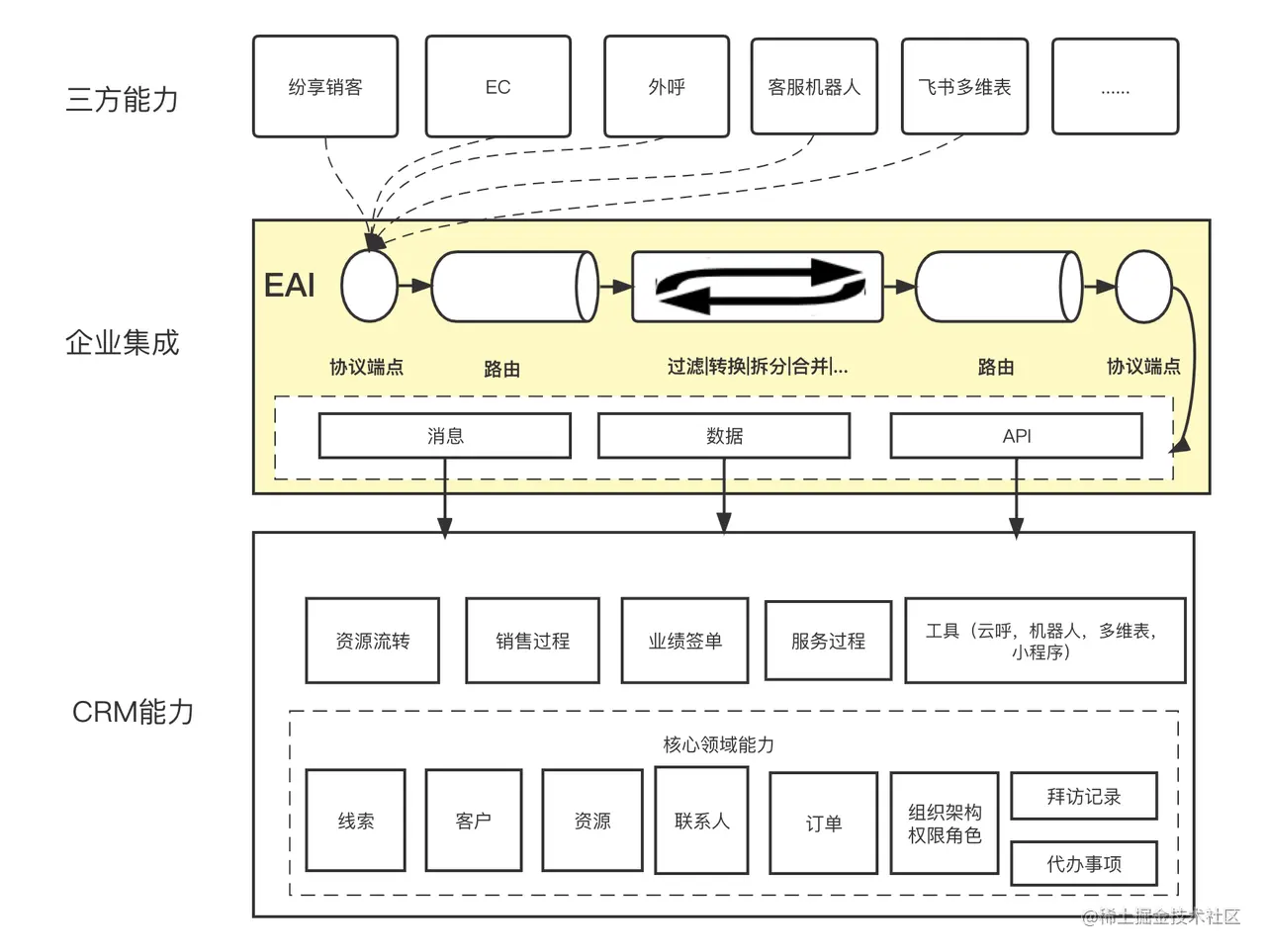

后续整体方案如图2示意：

服务的连接

  • CRM提供统一的EAI集成入口，包括被三方回调，以及调用三方，以及无论何种集成协议
  • EAI集成入口统一进行路由、数据转换、映射到CRM业务领域

信息的交换

  • CRM研发着重于内部核心领域能力的抽象，提供核心领域的服务能力，如客户，资源，联系人、拜访
  • 内外部的领域模型相互映射交给EAI集成，减少定制化逻辑

图2：

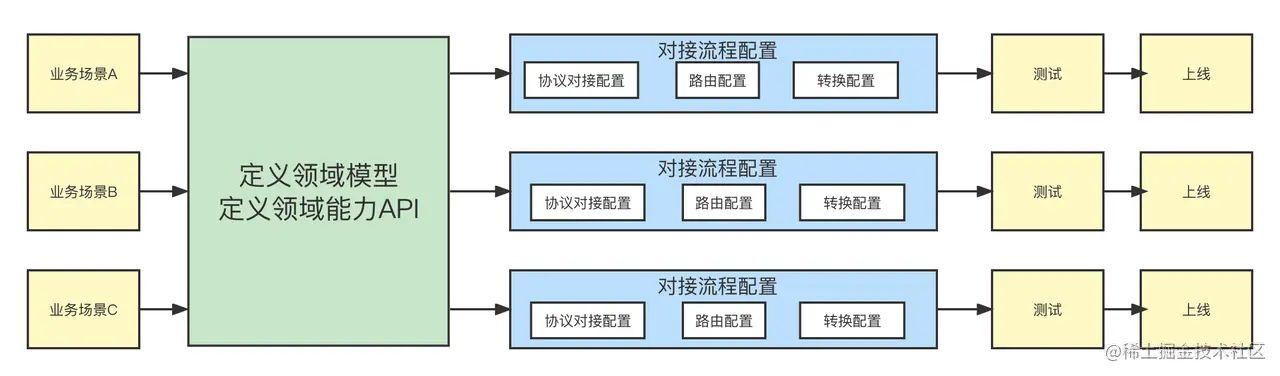

后续集成的研发模式

CRM聚焦于领域模型开发，对接三方的事情统一在集成中心进行解决，包括调用和被调用。

技术方案选型

EAI无论是产品还是框架都是有成熟的方案的，这里简单介绍几个常见的，以及优劣势。

行业方案

【产品】mulesoft

详细介绍可参考：blog.csdn.net/huyinabccc/…

mulesoft只有一款产品，叫做Anypoint平台，被salesforce 18年收购，号称为集成平台即服务。是目前国内外最成熟的集成方案提供商，可以解决大多数的集成问题。

问题主要有以下几个：

  1. 整体服务在国外，可能会有一些风险
  2. 整体比较完备，但接入成本和后续复杂度会比较大，需要专业人士去对接和后续维护。
  3. 算是比较重量级的方案，比较适合制造业、医疗、政府、金融..

【框架】spring integration

spring integration是spring提供的一套企业集成框架，实现了EIP的核心能力。

优势：

  1. 基于spring无缝集成，在sring框架下比较容易学习和上手

弱势：

  1. 仅提供了非常基本的支持例如文件，FTP，JMS，TCP，HTTP或Web服务，其他都还比较基础
  2. 集成是通过编写大量的XML代码（没有一个真正的DSL）实现的。使用它，寓意着大量的XML编写工作。

【框架】Mule ESB

Mule ESB是由MuleSoft所提供的基于Java的轻量级ESB(Enterprise Service Bus)集成框架。

他不是仅仅一个集成框架，而是一个包括一些额外功能的完整ESB，比Spring集成它更像是一个DSL。 因为是一个完整的ESB，所以集成逻辑会比较繁琐且复杂。

【框架】Apache Camel

Apache Camel 核心理念和实现的功能上，几乎和mule esb差不多，实现了你能想到的几乎每一个技术，提供很多组件，同时你可以很容易的自定义组件。

优势：

  1. Camel和Spring的集成很完善。Camel可以实现用到才依赖，不用不依赖。
  2. 提供了应该超过100+的集成组件，几乎能想到的集成组件都有了
  3. 同时支持xml，java，groovy等多种dsl语法
  4. 社区比较活跃，从流程设计到监控都比较完善

最终对比，我们可以选择apache camel来实现我们的集成方案。

接下来会详细介绍可以做到的效果以及大致思路~~

详细方案

方案选型Apache Camel 介绍

camel整体概念也比较简单，它有几个比较重要的概念就是：

  1. endpoint,所谓的endpoint,就是一种可以接收或发送数据的组件。可以支持多种协议，如jms,http,file等。
  2. processor,它是用来处理具体业务逻辑的组件。
  3. route,用来路由，指示数据从哪里来到哪里去，中间用哪个processor处理。

而processor之间用exchange对象来传送数据，有点像jms,通俗一点就像上学时传的小纸条。

具体路径比如应用A --> 路由-->内容转换-->路由-->应用B，其中在每一步，camel都提供了完备和可扩展的机制。

适用场景举例

企业集成不仅仅限于内外部集成，内外、内部、微服务间都属于集成范畴，以下为常见场景举例：

  1. 【内外】大客纷享销客端客户信息录入后，集成到CRM的客户
  2. 【内外】EC查重时回调CRM的客户查重服务
  3. 【内外】三方云呼、机器人的服务接入
  4. 【内外】CRM需要调用三方接口进行数据同步的场景
  5. 【内内】CRM需要集成公司内部的ES，DB，redis等等场景
  6. 【内内】CRM需要集成公司内部的资产、店铺等等场景
  7. etc.....

方案详细设计

系统大图 TODO

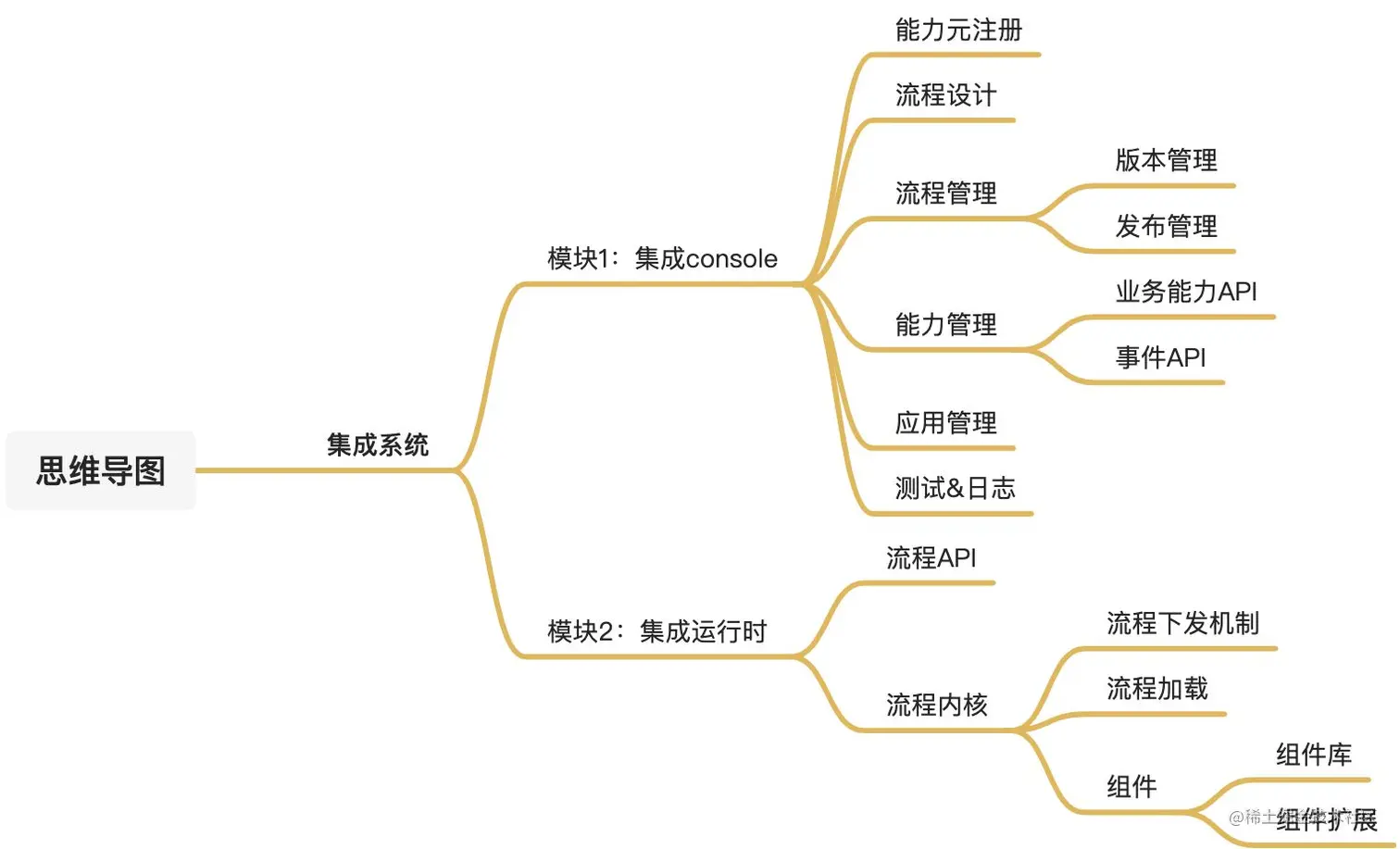

集成系统功能列表

暂时无法在文档外展示此内容

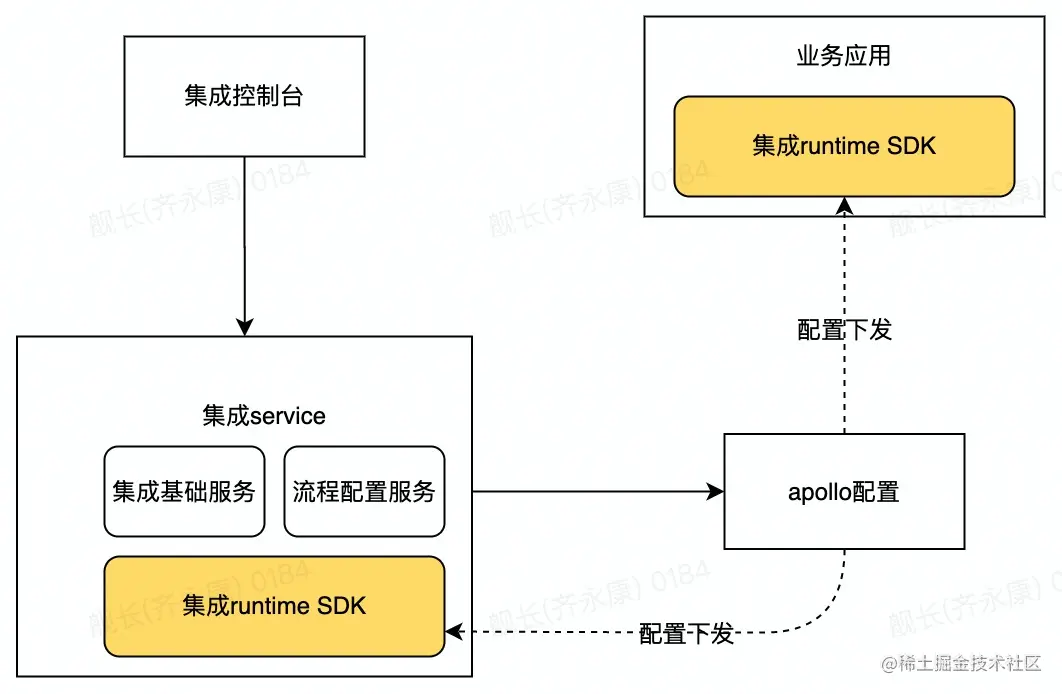

集成系统模块关系

暂时无法在文档外展示此内容

应用组件调用关系

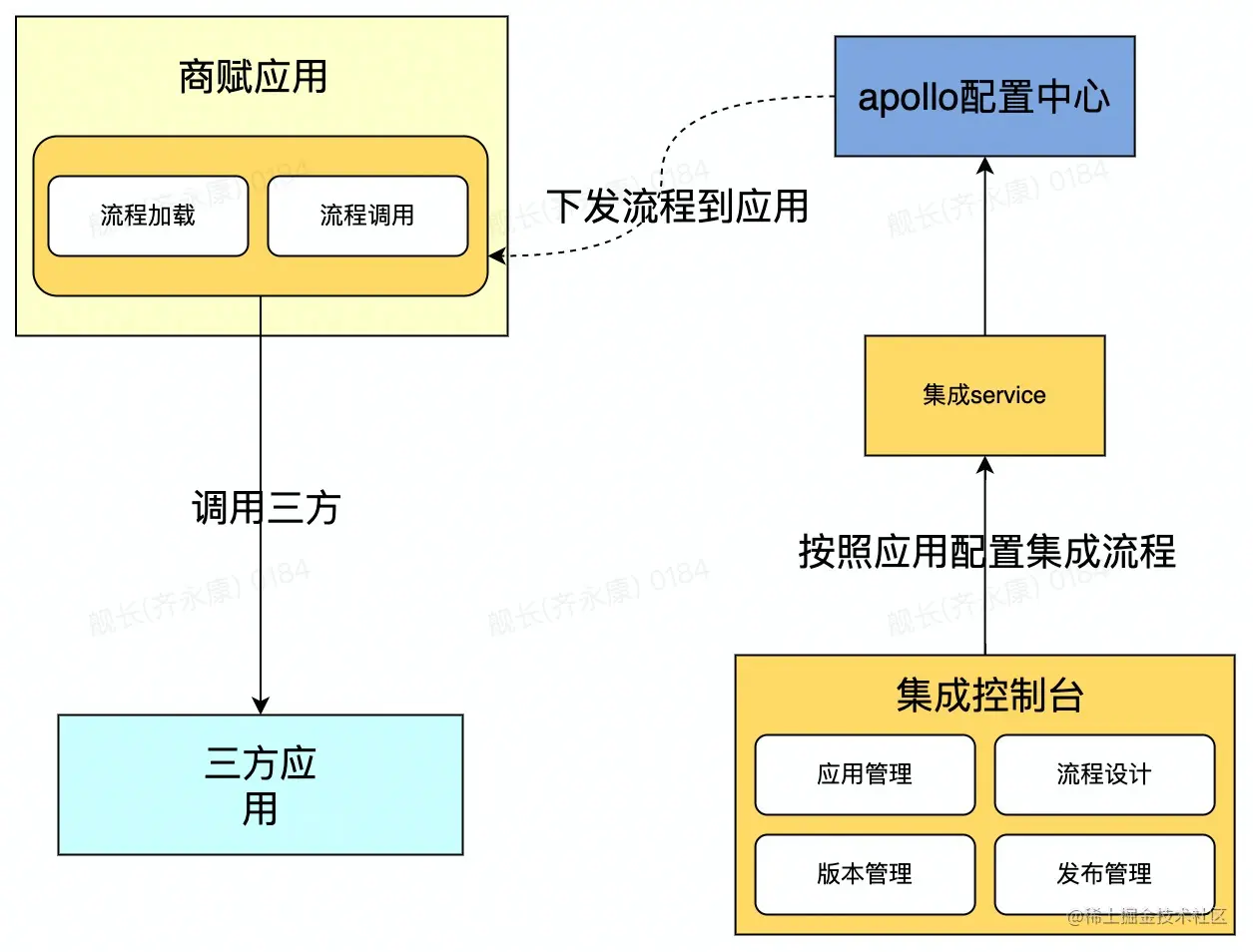

CRM调用三方的关系和流程

暂时无法在文档外展示此内容

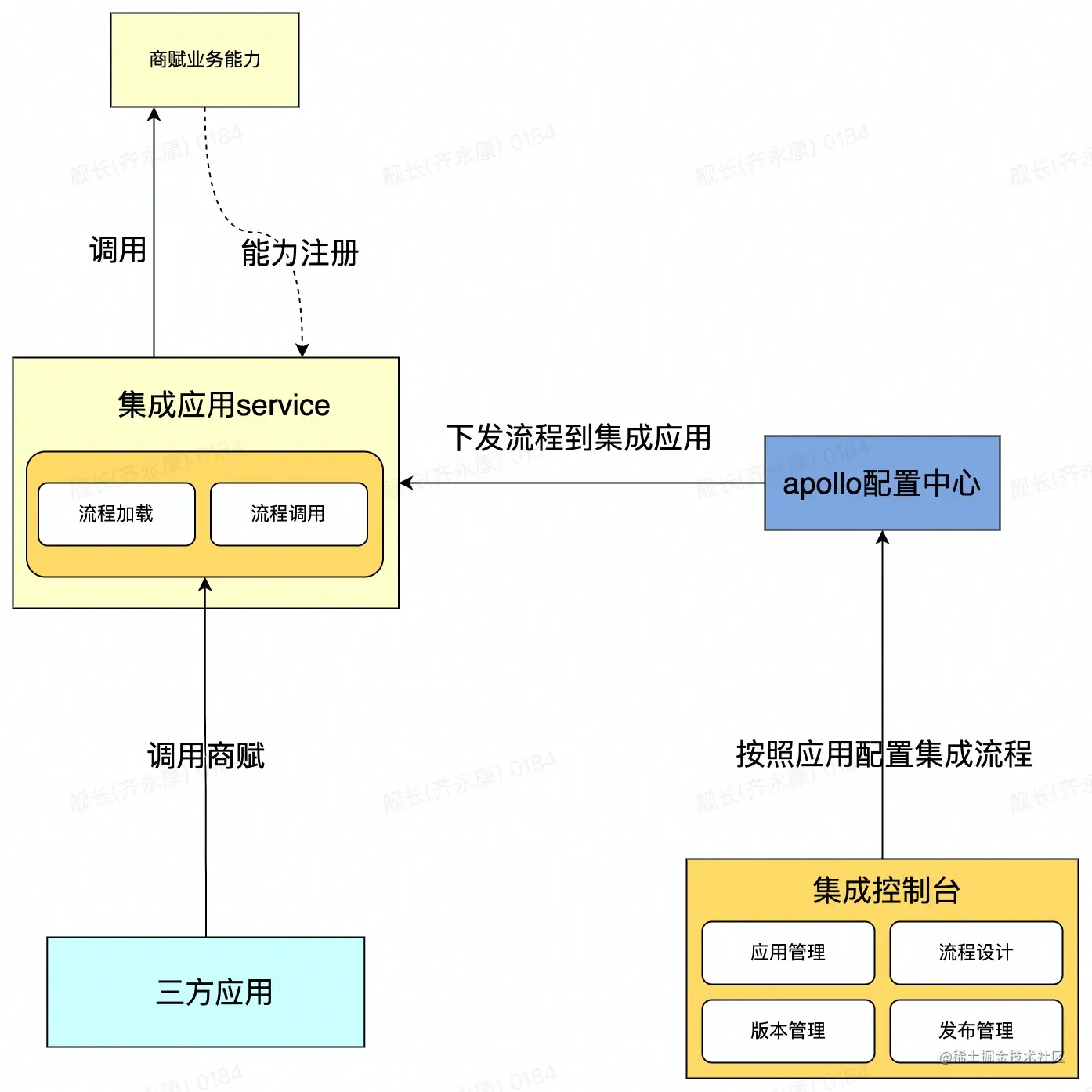

三方调CRM的关系和流程

暂时无法在文档外展示此内容

方案Demo草图

以下demo借助于camel开源可视化工具，真实情况下可以使用，需要前端接入下。

后续的无论是CRM集成三方服务，还是CRM内部常见的集成，都可以被配置化出来。集成系统作为一个协调总线，被各方直接调用。

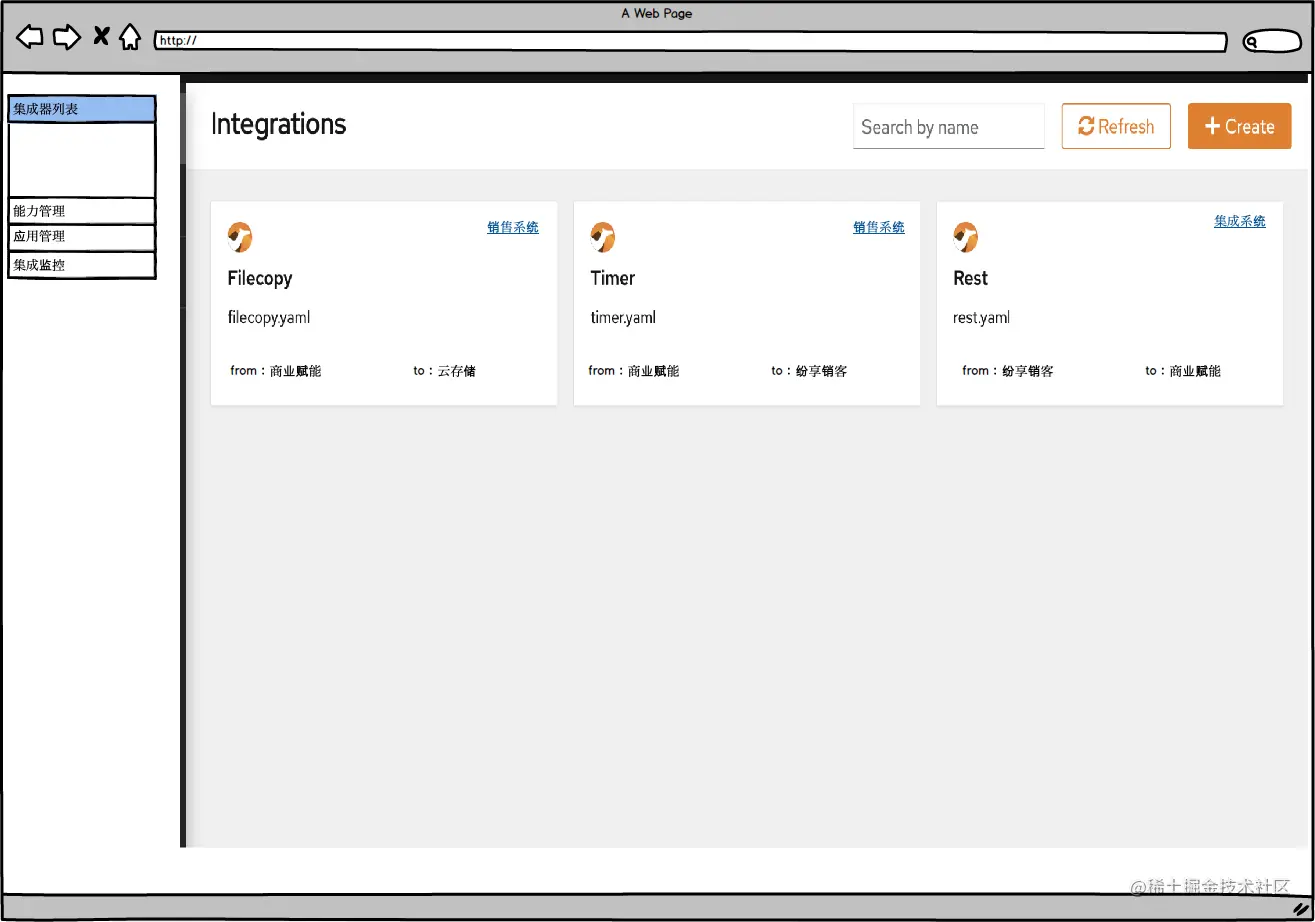

  1. 集成器列表页，可以看到配置好的所有的集成器

  1. 能力管理：在配置流程设计器需要用到的CRM的业务能力API和事件API

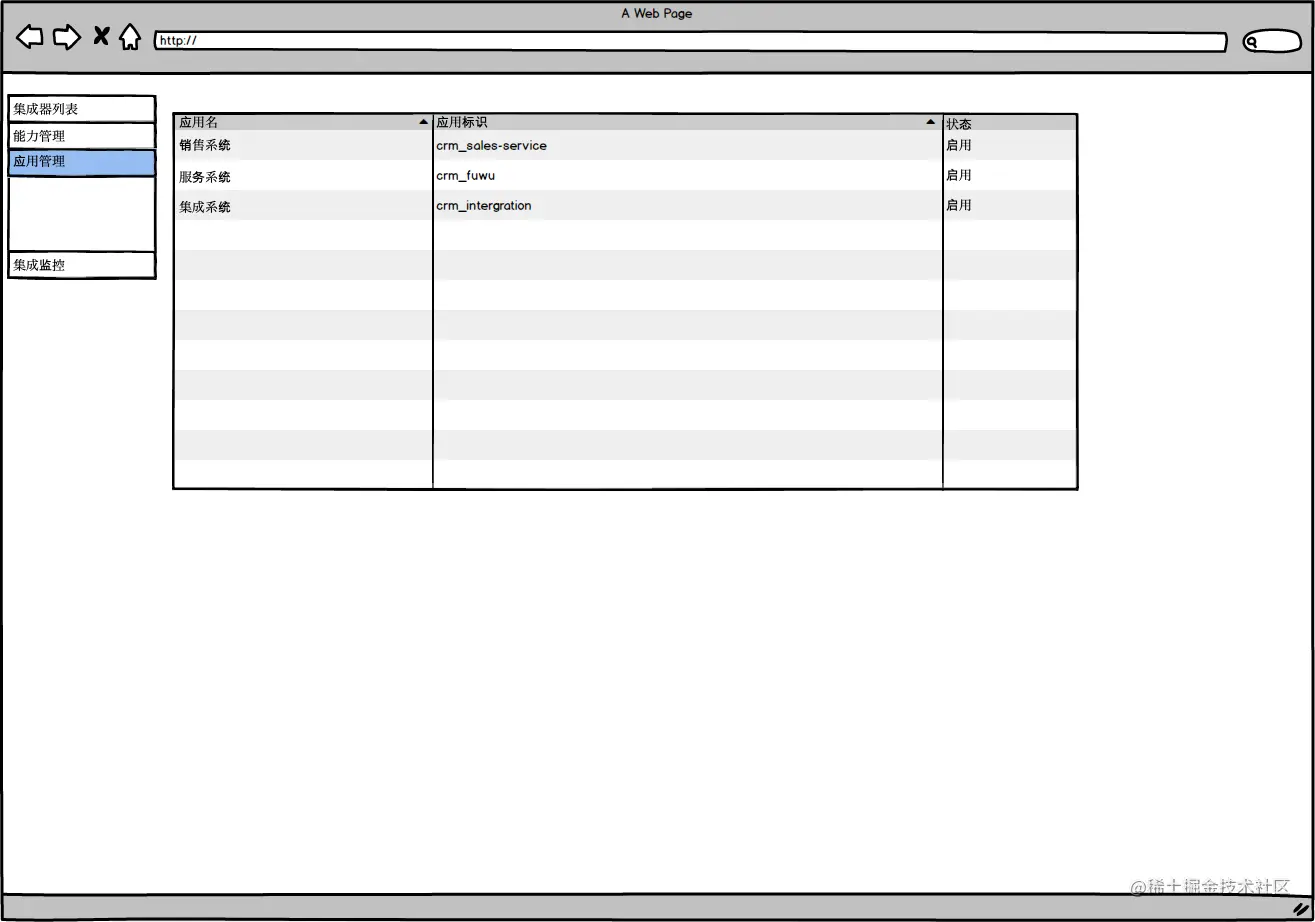

  1. 应用管理

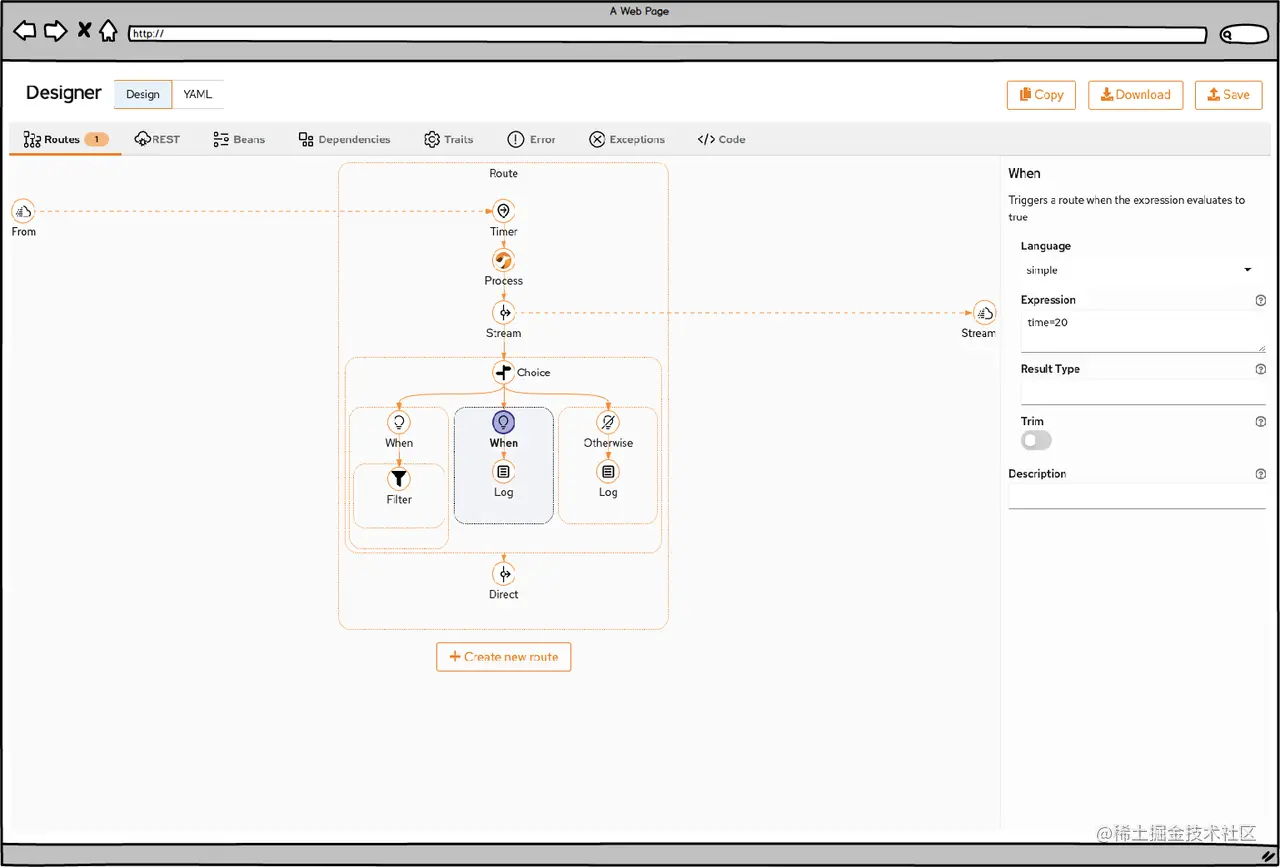

  1. 流程设计器，完整的流程设计器，可以转换为yaml格式被直接使用。下图为一个带分支的定时集成器

  1. Rest服务设计器，如可以直接为纷享销客设计一个rest服务端点，rest调用本地的服务。

实施路径

Apache camel属于轻量级集成框架，以上demo无需全部实现也可以直接集成使用。

在当前的多个集成场景中（如外呼，大客，机器人等等），可以先采用最容易入门的java dsl方式进行定制集成，先统一入口，再逐步配置化。研发方式和一般开发无多大区别。

实践Demo

以下demo通过java dsl、xml dsl都可以很容易的完成，工具层面可以借助上面demo中的流程设计器完成。

1. 定时调用本地bean的方法，并输出内容到控制台

demo的DSL使用xml语法，配置出一个定时器，3s中调用本地方法的say方法

<routes xmlns="http://camel.apache.org/schema/spring">
<route id="simple-route">
  <from id="route-timer" uri="timer:foo?period=3000"/>
  <bean ref="myBean" method="say"/>
  <to id="out" uri="stream:out"/>
</route>
</routes>

\

2. 将一个文件转储到另一个文件

public class FileCopyRoute extends RouteBuilder {
    @Override
    public void configure() throws Exception {
        from("file:/Users/myname/working/crm-graphql/in/?delay=30000")
                .log("look logs...")
                .process(new CustomProcess())
                .to("file:/Users/myname/working/crm-graphql/out/")
                .log("end....");
    }
}

3. 动态声明一个健康检查rest服务

如下声明出一个/camel/h/ping的rest服务，并返回静态值

<rests xmlns="http://camel.apache.org/schema/spring" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://camel.apache.org/schema/spring http://camel.apache.org/schema/spring/camel-spring.xsd">
    <rest id="restsvc" path="/hl" bindingMode="auto" produces="application/json">
        <get id="getPing" uri="/ping">
            <route id="getPingRoute">
                <setBody>
                    <constant>{"msg" : "ok"}</constant>
                </setBody>
            </route>
        </get>
    </rest>
</rests>

4. 动态生命出一个rest服务

动态声明一个rest服务端点，并将服务路由到具体的服务上

见如下配置，同时进行了路由和rest服务的声明，实际可以单独声明路由和rest服务

<rests xmlns="http://camel.apache.org/schema/spring" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://camel.apache.org/schema/spring http://camel.apache.org/schema/spring/camel-spring.xsd">
<rest path="/say">
    <get uri="/hello">
      <to uri="direct:hello"/>
    </get>
    <get uri="/bye" consumes="application/json">
      <to uri="direct:bye"/>
    </get>
    <post uri="/bye">
      <to uri="mock:update"/>
    </post>
  </rest>
  <route>
    <from uri="direct:hello"/>
    <transform>
      <constant>Hello World</constant>
    </transform>
  </route>
  <route>
    <from uri="direct:bye"/>
    <transform>
      <constant>Bye World</constant>
    </transform>
  </route>
</rests>

配置定时钟请求外部网站，内容转储

每分钟请求一次网页，并转储到文件

<route id="quz">
    <from uri="quartz://mygroup/myTiggerName?cron=0+0/1+*+*+*+?"/>
    <to uri="http://gitee.com/apache/camel-quarkus/blob/main/README.adoc"/>
    <to uri="file:/Users/myname/working/crm-graphql/out?fileName=quarz.txt"/>
</route>
