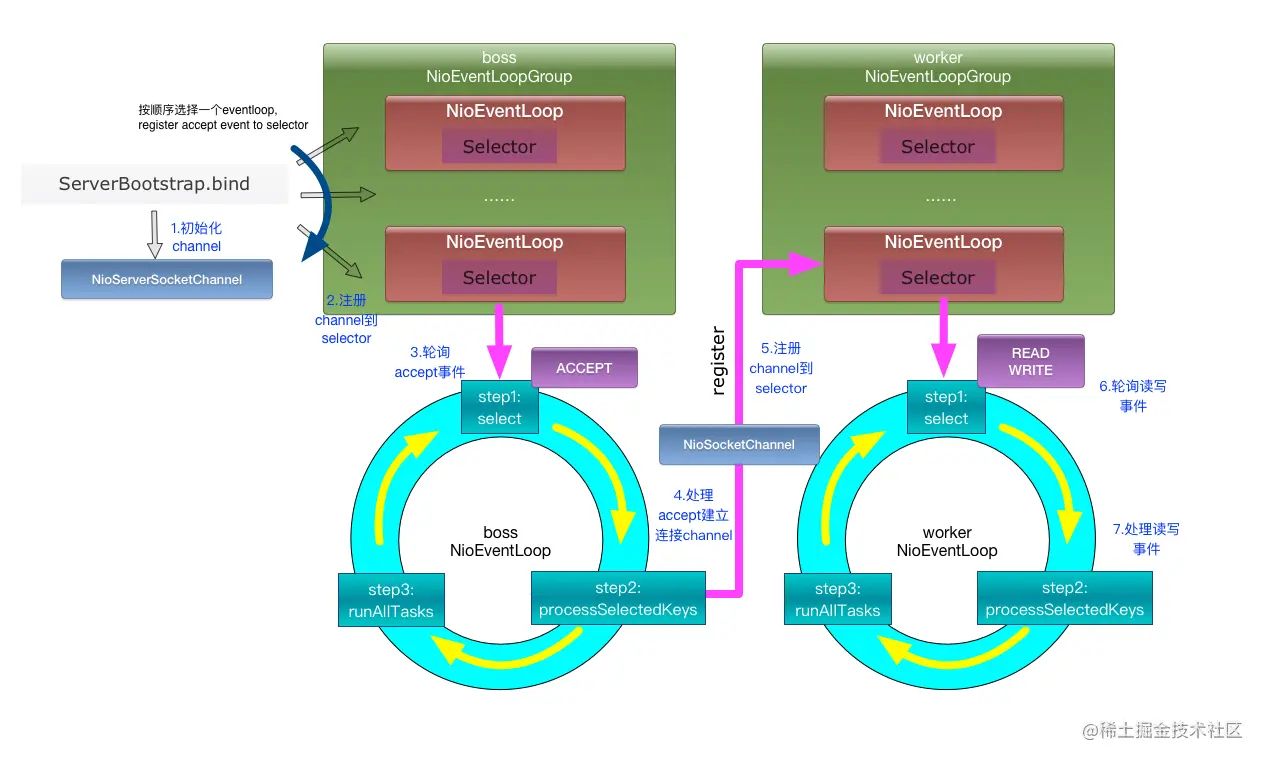

Netty中组件有很多，在前的介绍了很多重要的组件例如： Bytebuf、EventLoopGroup、Channel 等等。组件之间有着关联关系，下面就来讲一下组件之间的关系。首先看一下Netty的线程模型：
通过线程模型来说明一下组件之间的关系。
1. EventLoop和EventLoopGroup

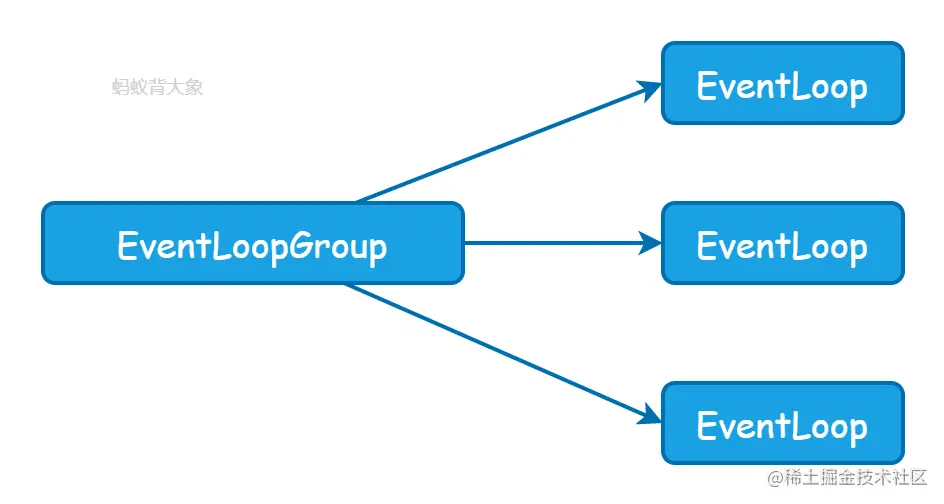

EventLoopGroup和EventLoop是一个一对多的关系，从代码层面看：
public interface EventLoop extends OrderedEventExecutor, EventLoopGroup {
@Override
EventLoopGroup parent();
}
EventLoop是EventLoopGroup的子类。也相当于是EventLoopGroup。
2. Channel、ChannelPipeline、ChannelHandler、ChannelHandlerContext
通过源码研究可以知道（以NioServerSocketChannel为例子），Channel创建的时候会同时创建ChannelPipeline 这里可以知道，Channel和ChannelPipeline是一一对应的关系。ChannelPipeline 内部维护了一个ChannelHandler的双向链表，同时这个双向链表继承了ChannelHandlerContext和ChannelHandler。当你往

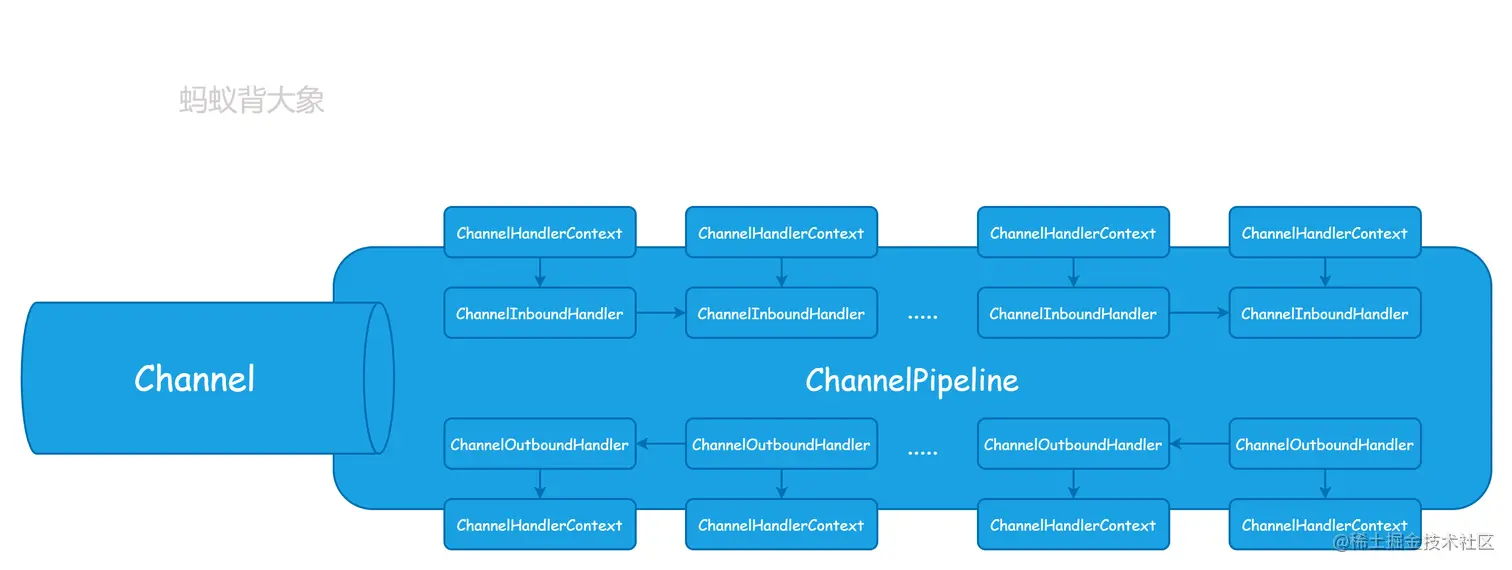

ChannelPipeline 添加ChannelHandler的时候，首先是包装成ChannelHandlerContext，然后添加到上下文中。关系图如下：
上图说明了Channel、ChannelPipeline、ChannelHandler、ChannelHandlerContext四者之间的关系。
Tips:ChannelHandler如果是单例，ChannelHandler与ChannelPipeline是1对多的关系
- Channel和ChannelPipeline是一对一的关系，Channel创建的时候绑定ChannelPipeline
- ChannelPipeline中有多个ChannelHandler，这里包括ChannelInboundHandler和ChannelOutboundHandler以及双工类型的处理器。
- ChannelHandlerContext和ChannelHandler是一对一的关系。ChannelHandler注册到ChannelPipeline的时候会包装成ChannelHandlerContext。
- ChannelPipeline中维护的双向链表是ChannelHandlerContext。
