k8s学习笔记-问题-NodePort/Port/TargetPort/contianerPort 的区别与关系

主题

在 Deployment和Service中，我们能看到这几个port的名词，这几个之间port之间的关系容易让人混淆，所以这里做一遍梳理，以此巩固记忆

笔记

举例来说，如下的yaml文件中，存在containerPort，port，targetPort，nodePort

apiVersion: apps/v1
kind: Deployment
metadata:
  name: myapp-deploy
  namespace: default
spec:
  replicas: 3
  selector:
    matchLabels:
      app: myapp
      release: stable
  template:
    metadata:
      labels:
        app: myapp
        release: stable
        env: test
    spec:
      containers:
        - name: myapp
          image: wangyanglinux/myapp:v2
          imagePullPolicy: IfNotPresent
          ports:
            - name: http
              containerPort: 80

---
apiVersion: v1
kind: Service
metadata:
  name: mysvc-node-port
  namespace: default
spec:
  type: NodePort
  selector:
    app: myapp
    release: stable
  ports:
    - name: http
      port: 8080
      targetPort: 80
      nodePort: 30001

文件说明

上述yaml文件

1. 先建立了一个Deployment，管理3个pod的期望，监听pod的80端口，pod name为myapp

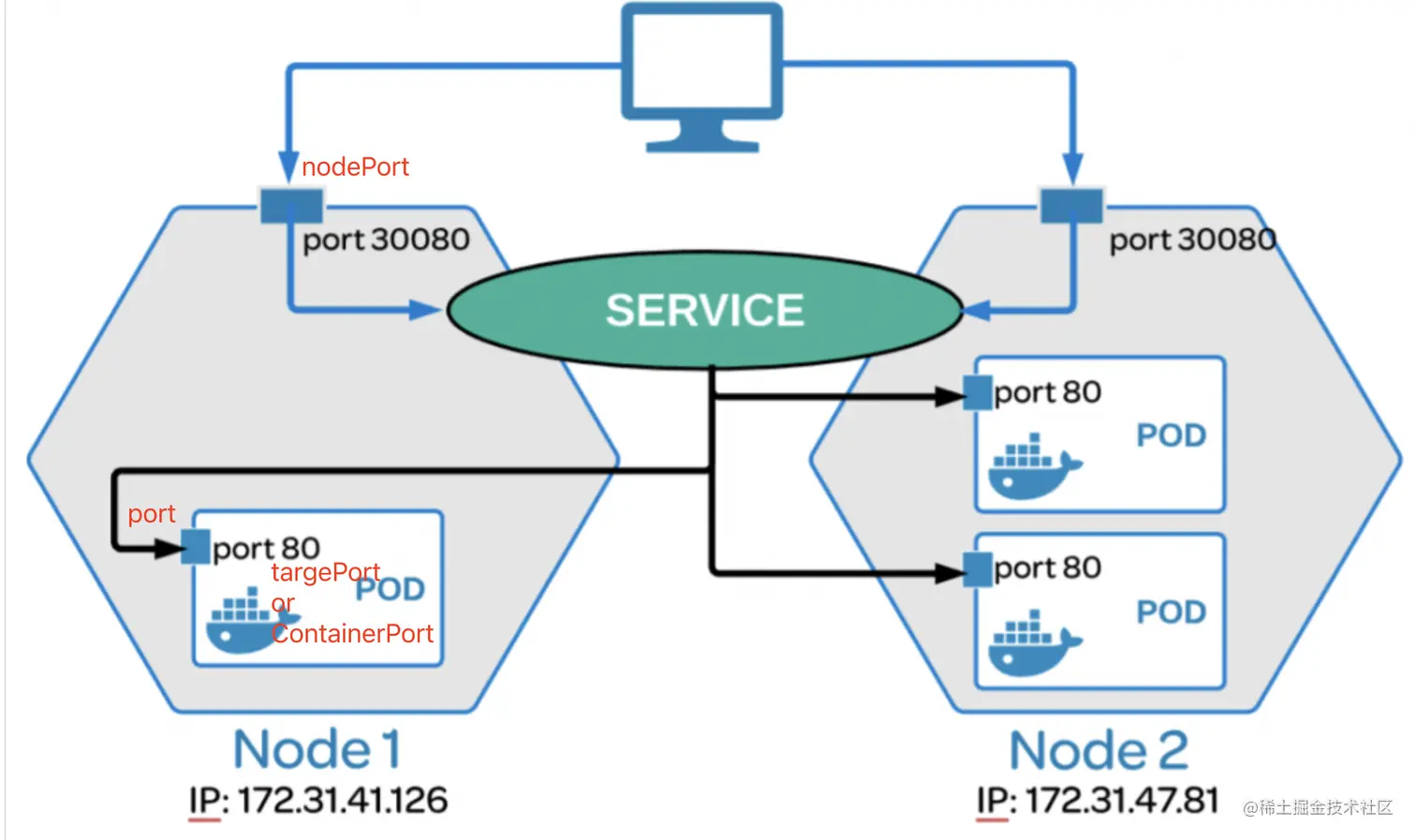

2. 然后创建一个Service，将pod:myapp的80端口在Cluster内暴露，暴露的端口为8080 ；再通过NodePort的方式，将service:mysvc-node-port匹配到的每个Node对外暴露30001端口 流程类似下图（途中的端口号与文件的不同，仅做举例展示）

port说明

对于这些port，含义分别如下：

• containerPort:
  • 位置：Deployment/spec.template.spec.containers[0].port[0]
  • 功能：监听pod内的80端口。
  • 生效范围：pod内
• targetPort
  • 位置：Service/`spec.ports[0]·
  • 功能：监听pod内的80端口。
  • 生效范围：pod内

备注：targetPort和containerPort是同一个端口

• port

  • 位置：Service/spec.template.spec.containers[0].port[0]
  • 功能：指定pod的在集群内的暴露端口
  • 生效范围：暴露在集群内

• NodePort

  • 位置：Service/spec.template.spec.containers[0].port[0]
  • 功能：指定Node在容器外的暴露端口，缺省则自动分配（3000-32767）
  • 生效范围：暴露在集群外

从client访问角度来看，三者的入方向访问流量方向为 NodePort->Port->TargetPort

从暴露的维度来看：

• NodePort对集群外部暴露
• Port在集群内部暴露
• TargetPort在Pod内
