WebRTC理论基础

WebRTC相关名词

WebRTC 协议介绍：developer.mozilla.org/zh-CN/docs/…

ICE

交互式连接设施 Interactive Connectivity Establishment (ICE)
允许你的浏览器和对端浏览器建立连接的协议框架
在实际的网络当中，有很多原因能导致简单的从A端到B端直连不能如愿完成。这需要绕过阻止建立连接的防火墙，给你的设备分配一个唯一可见的地址（通常情况下我们的大部分设备没有一个固定的公网地址），如果路由器不允许主机直连，还得通过一台服务器转发数据。ICE通过使用以下几种技术完成上述工作。

NAT

网络地址转换协议 Network Address Translation (NAT)
用来给你的（私网）设备映射一个公网的IP地址的协议。

STUN

NAT的会话穿越协议 Session Traversal Utilities for NAT (STUN)
NAT的会话穿越功能，是一个允许位于NAT后的客户端找出自己的公网地址，判断出路由器阻止直连的限制方法的协议。

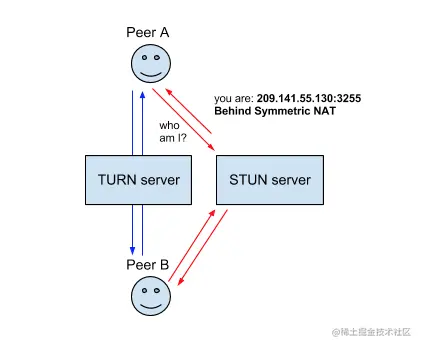

TURN

NAT的中继穿越协议 Session Traversal Utilities for NAT (STUN)
NAT的中继穿越方式，通过TURN服务器中继所有数据的方式来绕过“对称型NAT”。你需要在TURN服务器上创建一个连接，然后告诉所有对端设备发包到服务器上，TURN服务器再把包转发给你。很显然这种方式是开销很大的，所以只有在没得选择的情况下采用。


SDP

会话描述协议 Session Description Protocol (SDP)
是一个描述多媒体连接内容的协议，例如分辨率，格式，编码，加密算法等。所以在数据传输时两端都能够理解彼此的数据。本质上，这些描述内容的元数据并不是媒体流本身。

WebRTC流程图

WebRTC_API：developer.mozilla.org/zh-CN/docs/…

WebRTC Signaling Diagram

media.prod.mdn.mozit.cloud/attachments…

WebRTC ICE Candidate Exchange

media.prod.mdn.mozit.cloud/attachments…

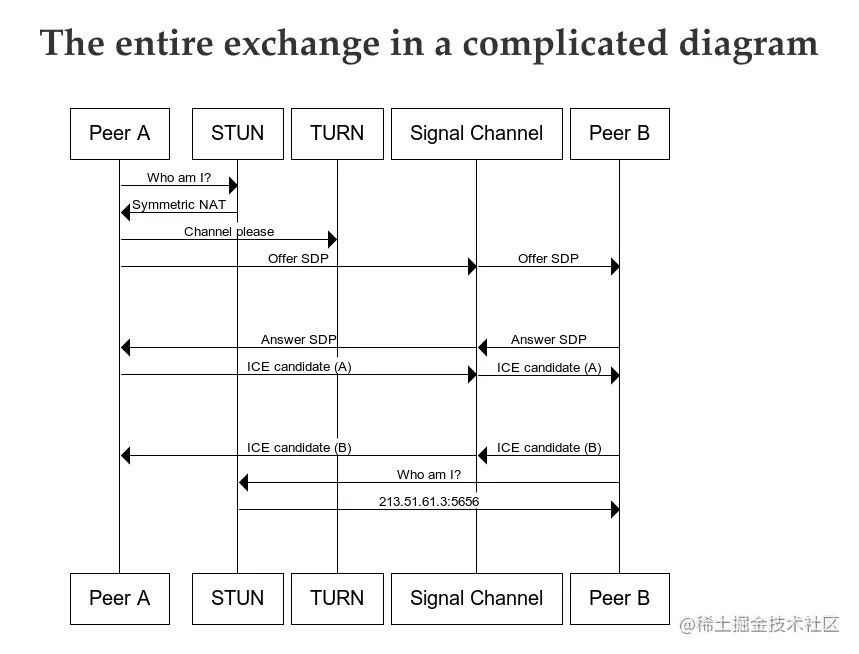

The entire exchange

安卓实现WebRTC大致流程

连接服务器，并通过服务器打通两个客户端的网络通道。
从摄像头和麦克风获取媒体流。
将本地媒体流通过网络通道传送给对方的客户端。
渲染播放接收到的媒体流。

创建PeerConnectionFactory

PeerConnectionFactory在webrtc中很重要， Factory是工厂，工厂可以生产很多很多的PeerConnection 摄像头、麦克风这些设备只能是进程独占方式的，所有只有一个。

首先需要初始化PeerConnectionFactory，这是WebRTC的核心工具类，初始化方法如下：

PeerConnectionFactory.initializeAndroidGlobals(
    context,//上下文，可自定义监听
    initializeAudio,//是否初始化音频，布尔值
    initializeVideo,//是否初始化视频，布尔值
    videoCodecHwAcceleration,//是否支持硬件加速，布尔值
    renderEGLContext);//是否支持硬件渲染，布尔值

然后就可以获得对象：

PeerConnectionFactory factory= new PeerConnectionFactory();

获取媒体流

第一步：获取视频源videoSource

String frontCameraName = VideoCapturerAndroid.getNameOfFrontFacingDevice();
VideoCapturer videoCapturer = VideoCapturerAndroid.create(frontCameraName);
VideoSource videoSource = factory.createVideoSource(videoCapturer,videoConstraints);

其中videoConstraints是对视频流的一些限制，按如下方法创建。

MediaConstraints videoConstraints = new MediaConstraints();
videoConstraints.mandatory.add(new MediaConstraints.KeyValuePair("maxHeight", Integer.toString(pcParams.videoHeight)));
videoConstraints.mandatory.add(new MediaConstraints.KeyValuePair("maxWidth", Integer.toString(pcParams.videoWidth)));
videoConstraints.mandatory.add(new MediaConstraints.KeyValuePair("maxFrameRate", Integer.toString(pcParams.videoFps)));
videoConstraints.mandatory.add(new MediaConstraints.KeyValuePair("minFrameRate", Integer.toString(pcParams.videoFps)));

第二步：获取音频源audioSource

音频源的获取简单许多：

AudioSource audioSource = factory.createAudioSource(new MediaConstraints());

第三步：获得封装VideoTrack/AudioTrack

VideoTrack/AudioTrack 是 VideoSource/AudioSource 的封装，方便他们的播放和传输：

VideoTrack videoTrack = factory.createVideoTrack("ARDAMSv0", videoSource);
AudioTrack audioTrack = factory.createAudioTrack("ARDAMSa0", audioSource);

第四步：获取媒体流localMS

其实 VideoTrack/AudioTrack 已经可以播放了，不过我们先不考虑本地播放。那么如果要把他们发送到对方客户端，我们需要把他们添加到媒体流中：

MediaStream localMS=factory.createLocalMediaStream("ARDAMS");
localMS.addTrack(videoTrack);
localMS.addTrack(audeoTrack);

然后，如果有建立好的连接通道，我们就可以把 localMS 发送出去了。

建立PeerConnection

WebRTC是基于P2P的，但是在连接通道建立好之前，我们仍然需要服务器帮助传递信令，而且需要服务器帮助进行网络穿透。大体需要如下几个步骤。

第一步：创建PeerConnection的对象。

PeerConnection pc = factory.createPeerConnection(
    iceServers,//ICE服务器列表
    pcConstraints,//MediaConstraints
    context);//上下文，可做监听

iceServers 我们下面再说。 pcConstraints是媒体限制，可以添加如下约束：

pcConstraints.mandatory.add(new MediaConstraints.KeyValuePair("OfferToReceiveAudio", "true"));
pcConstraints.mandatory.add(new MediaConstraints.KeyValuePair("OfferToReceiveVideo", "true"));
pcConstraints.optional.add(new MediaConstraints.KeyValuePair("DtlsSrtpKeyAgreement", "true"));

监听器建议同时实现SdpObserver、PeerConnection.Observer两个接口。

第二步：信令交换

建立连接通道时我们需要在WebRTC两个客户端之间进行一些信令交换，我们以A作为发起端，B作为响应端（A call B，假设服务器和A、B已经连接好，并且只提供转发功能，PeerConnection对象为pc ）：
A向B发出一个“init”请求（我觉得这步没有也行）。
B收到后“init”请求后，调用pc.createOffer()方法创建一个包含SDP描述符（包含媒体信息，如分辨率、编解码能力等）的offer信令。
offer信令创建成功后会调用SdpObserver监听中的onCreateSuccess()响应函数，在这里B会通过pc.setLocalDescription将offer信令（SDP描述符）赋给自己的PC对象，同时将offer信令发送给A 。
A收到B的offer信令后，利用pc.setRemoteDescription()方法将B的SDP描述赋给A的PC对象。
A在onCreateSuccess()监听响应函数中调用pc.setLocalDescription将answer信令（SDP描述符）赋给自己的PC对象，同时将answer信令发送给B 。
B收到A的answer信令后，利用pc.setRemoteDescription()方法将A的SDP描述赋给B的PC对象。这样，A、B之间就完成里了信令交换。

第三步：通过ICE框架穿透NAT/防火墙

如果在局域网内，信令交换后就已经可以传递媒体流了，但如果双方不在同一个局域网，就需要进行NAT/防火墙穿透。

WebRTC使用ICE框架来保证穿透。ICE全名叫交互式连接建立（Interactive Connectivity Establishment）

ICE是一种综合性的NAT/FW穿越技术，它是一种框架，可以整合各种NAT/FW穿越技术如STUN、TURN（Traversal Using Relay NAT 中继NAT实现的穿透）。

ICE会先使用STUN，尝试建立一个基于UDP的连接，如果失败了，就会去TCP（先尝试HTTP，然后尝试HTTPS），如果依旧失败ICE就会使用一个中继的TURN服务器。

我们可以使用Google的stun服务器：stun:stun.l.google.com:19302（但是Google需要翻墙）

接下来我们怎么把这个地址告诉WebRTC呢，这时候需要用到iceServers

就是在创建PeerConnection对象的时候需要的参数，iceServers里面存放的就是进行穿透地址变换的服务器地址。

添加方法如下：(保险起见可以多添加几个服务器地址，一般至少2个)

iceServers.add(new PeerConnection.IceServer("stun:stun.l.google.com:19302"));

最后这个stun服务器地址也需要通过信令交换，同样以A、B客户端为例，过程如下：

A、B分别创建PC实例pc（配置了穿透服务器地址）
当网络候选可用时，PeerConnection.Observer监听会调用onIceCandidate()响应函数并提供IceCandidate（里面包含穿透所需的信息）的对象。在这里，我们可以让A、B将IceCandidate对象的内容发送给对方。
A、B收到对方发来的candidate信令后，利用pc.addIceCandidate()方法将穿透信息赋给各自的PeerConnection对象。

至此，连接通道完全打通，然后我们只需要将之前获取的媒体流localMS赋给pc即可:

pc.addStream(localMS);//也可以先添加，连接通道打通后一样会触发监听响应。

在连接通道正常的情况下，对方的PeerConnection.Observer监听就会调用onAddStream()响应函数并提供接收到的媒体流。
