基础

1. Drawable：一切可 draw 对象。图像肯定是可绘制的，对应的 Drawable 就是 BitmapDrawable。
2. Bitmap：图片在内存中的表示，它存储了图片的所有信息。

BitmapDrawable

一般会使用 resources.getDrawable(R.drawable.tt) 去获取指定资源对应的 Drawable，返回一个 BitmapDrawable 对象，整个过程中会调用 BitmapFactory 生成一个新的 Bitmap。

在整个流程中需要经过 ImageDecoder#decodeDrawable()

public static Drawable decodeDrawable(@NonNull Source src,
        @Nullable OnHeaderDecodedListener listener) throws IOException {
    Bitmap bitmap = decodeBitmap(src, listener);
    return new BitmapDrawable(src.getResources(), bitmap);
}

public static Bitmap decodeBitmap(@NonNull Source src,
        @Nullable OnHeaderDecodedListener listener) throws IOException {
    TypedValue value = new TypedValue();
    value.density = src.getDensity();
    ImageDecoder decoder = src.createImageDecoder();
    if (listener != null) {
        listener.onHeaderDecoded(decoder, new ImageInfo(decoder), src);
    }
    // 通过 BitmapFactory 将资源解析成一个新的 Bitmap
    return BitmapFactory.decodeResourceStream(src.getResources(), value,
            ((InputStreamSource) src).mInputStream, decoder.mOutPaddingRect, null);
}

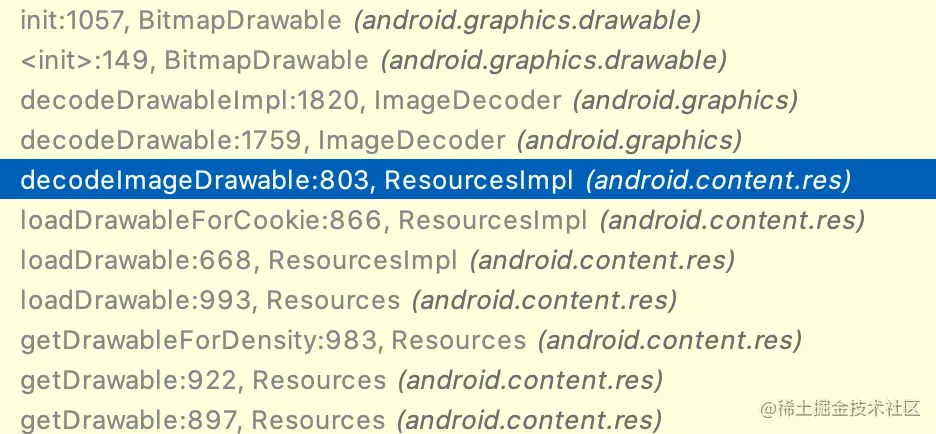

整个流程如下：

xml 属性中的 bitmap

在 xml 中使用图片资源，同一个资源在系统中只对应一个 bitmap

1. 在 xml 中使用过的资源，通过 getDrawable() 获取时，指向同一个 bitmap
2. 不同 xml 中使用的相同资源，也是同一个 bitmap

ImageView src 属性

ImageView 解析 src 主要通过下面代码完成，可以看到它也是通过 getDrawable() 拿到 BitmapDrawable 对象，所以 也会根据 src 生成新的 bitmap，如果一个图片在 xml 中多次使用，就会被加载多次。

final Drawable d = a.getDrawable(R.styleable.ImageView_src);

background 属性

在 xml 中配置 background 最终也会被解析成 BitmapDrawable，所以 background 会将同一个资源加载成不同的 bitmap
